Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

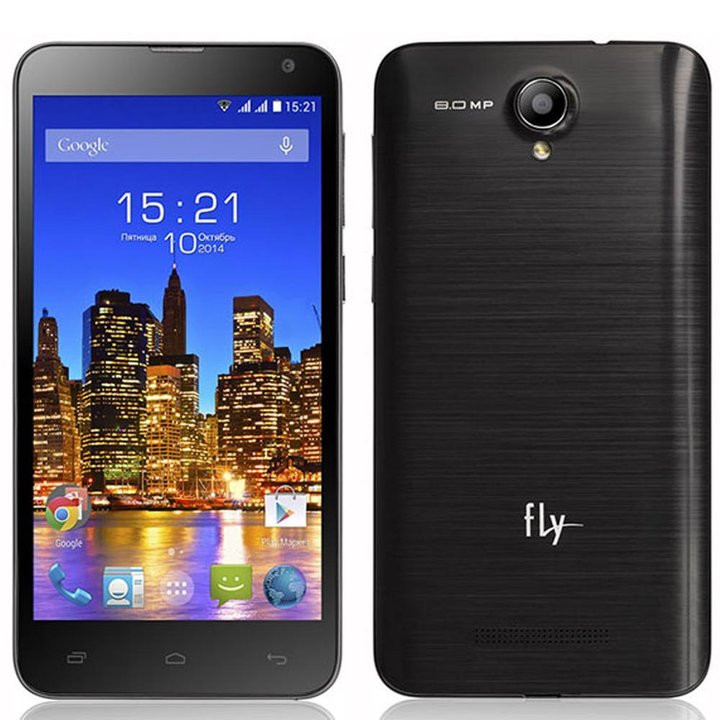

Démontage/Réparation de l'appareil mobile Fly IQ4514 Quad EVO Tech 4 (Fly IQ4514 Quad Evo Tech 4) avec la description de chaque étape et l'ensemble d'outils requis.
3997
Vues
1
J'aime
—
Partager
3
Questions

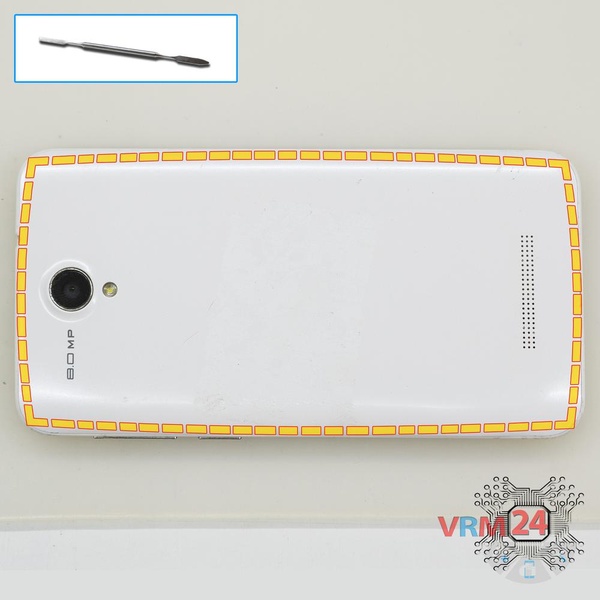

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.

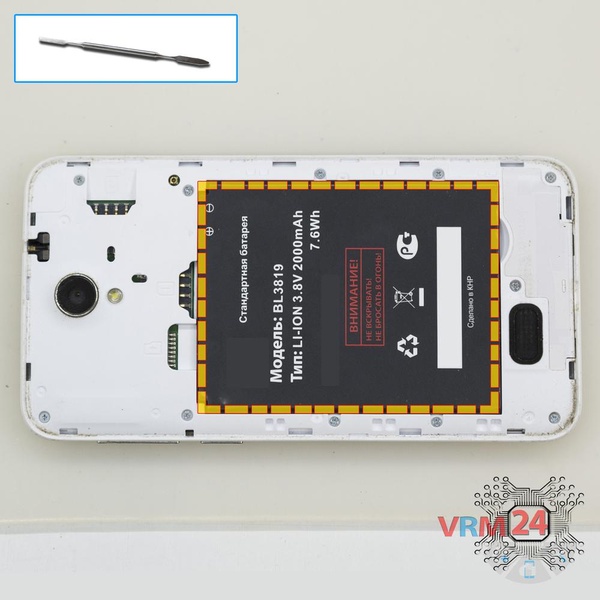

Retirez la batterie
Retirez la batterie.

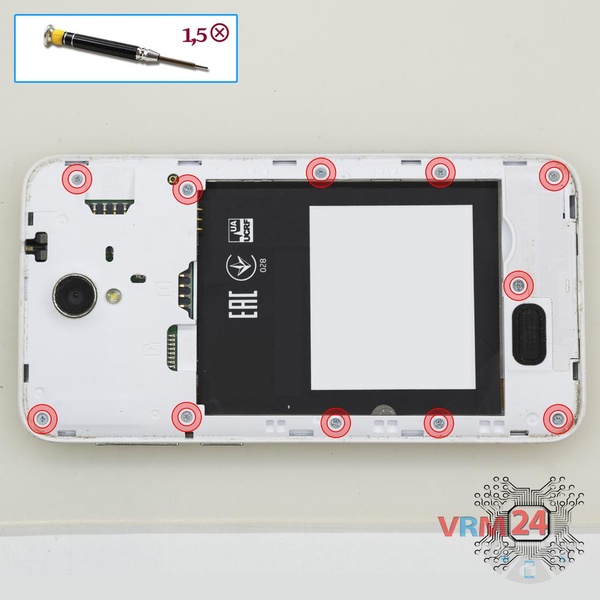

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 11 vis dans le cadre du téléphone.

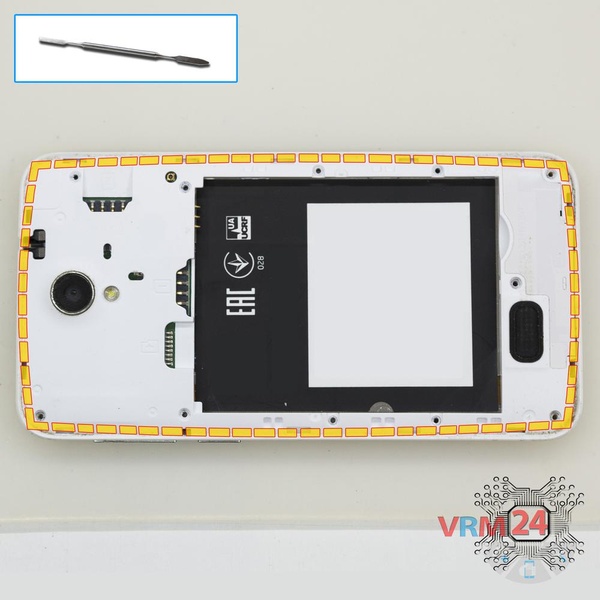

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

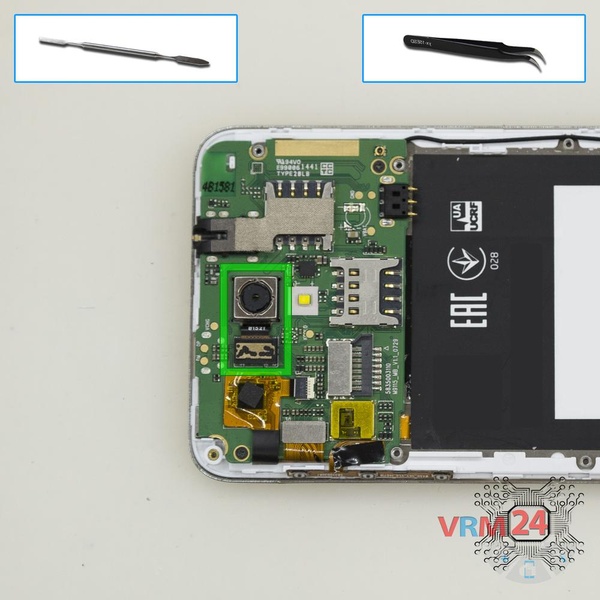

Étape 5.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.

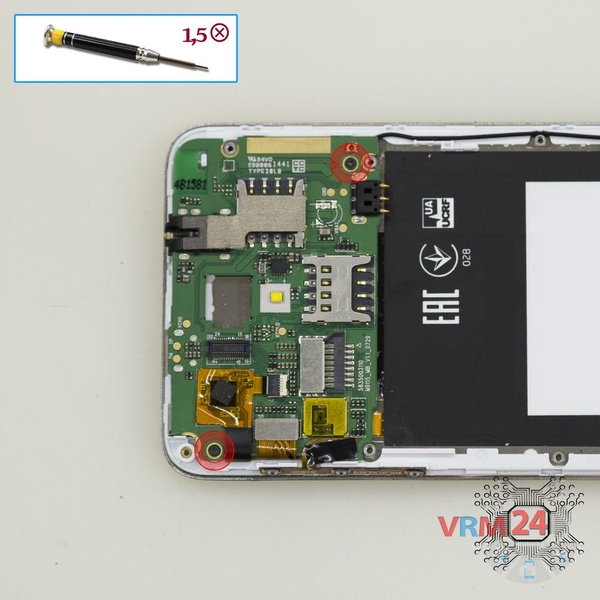

Étape 6.
Dévissez les vis
À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 2 vis dans la carte mère.

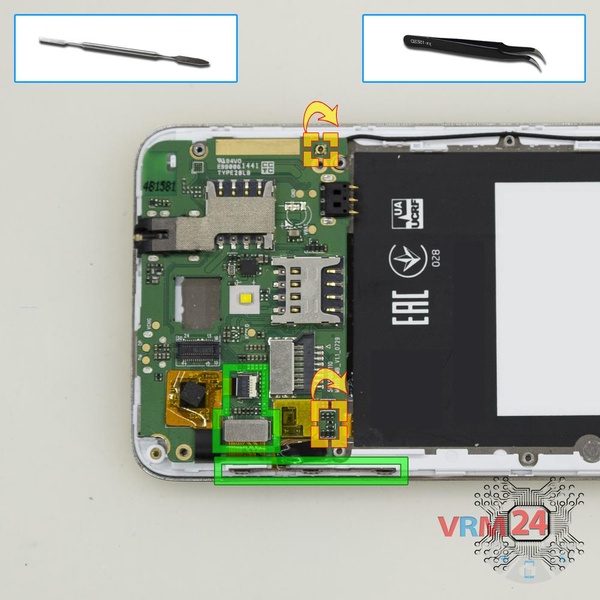

Étape 7.
Déconnectez les connecteurs
Déconnectez les connecteurs sur la carte mère.

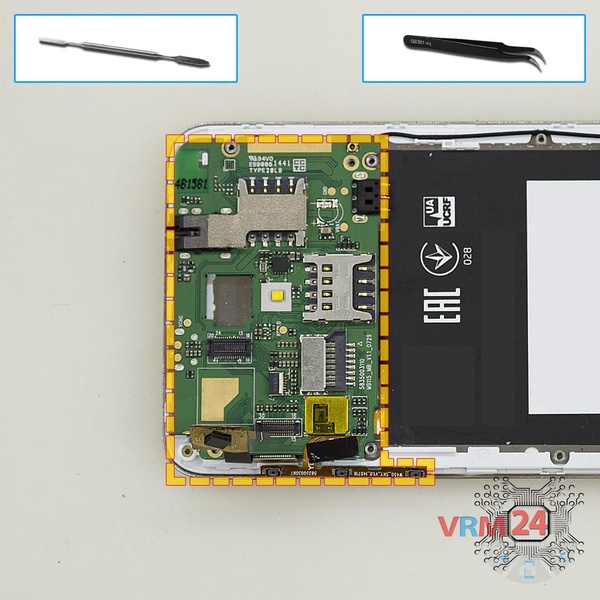

Étape 8.
Retirez la carte mère
Retirez la carte mère.
Étape 9.

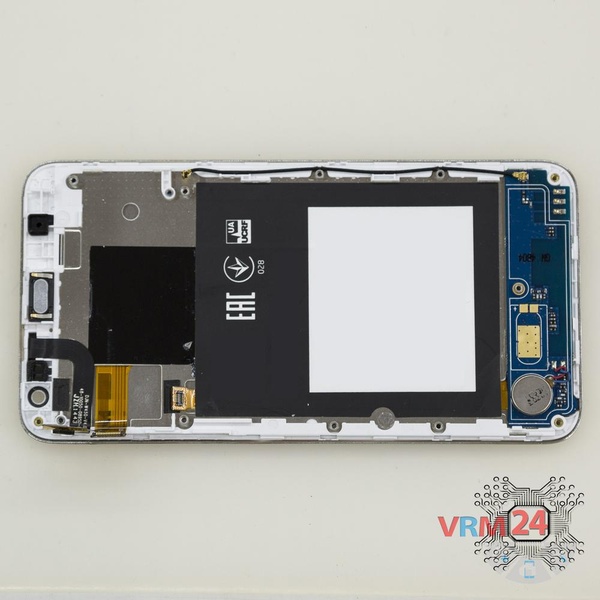

Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
