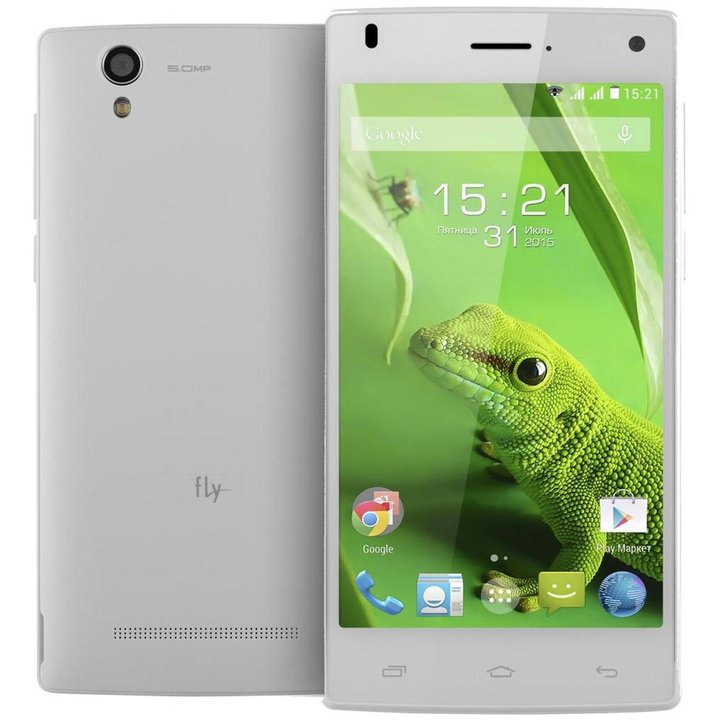

Démontage/Réparation de l'appareil mobile Fly FS452 Nimbus 2 (Fly FS452 Nimbus 2) avec la description de chaque étape et l'ensemble d'outils requis.

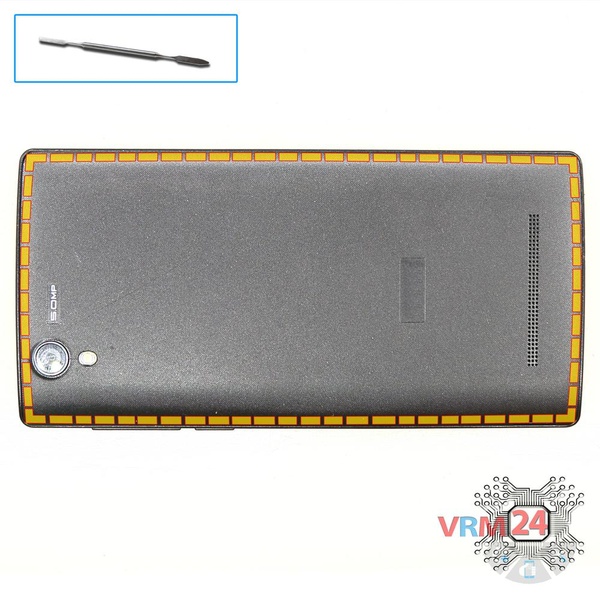

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.

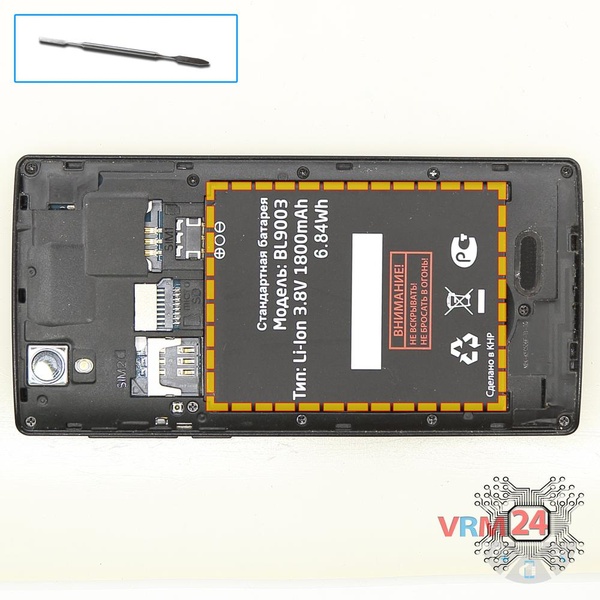

Soulevez et retirez la batterie.

ℹ️ Le modèle Fly FS452 Nimbus 2 a une batterie BL9003 avec 1800 mAh capacité (aussi appelée batterie rechargeable).

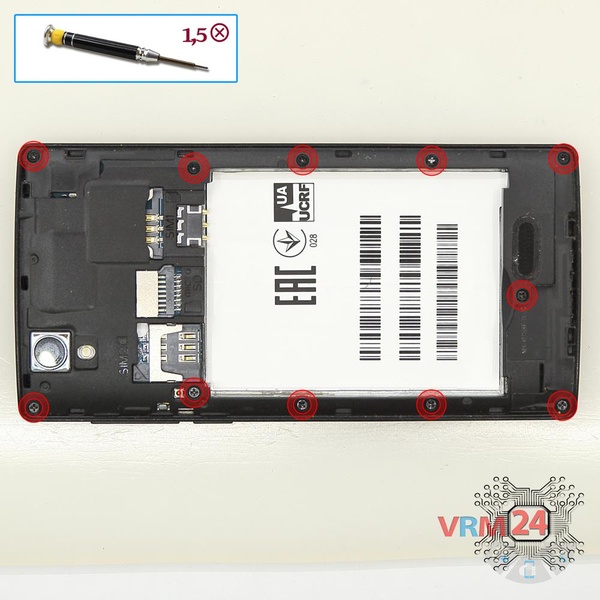

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 11 vis.

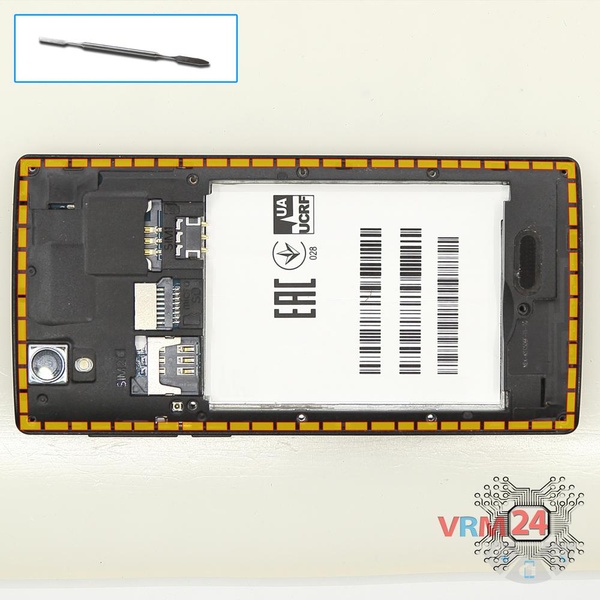

Retirez la coque arrière avec les antennes et un haut-parleur. La coque arrière protège les cartes de circuits imprimés (PCB). Essayez de soulever la coque arrière par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

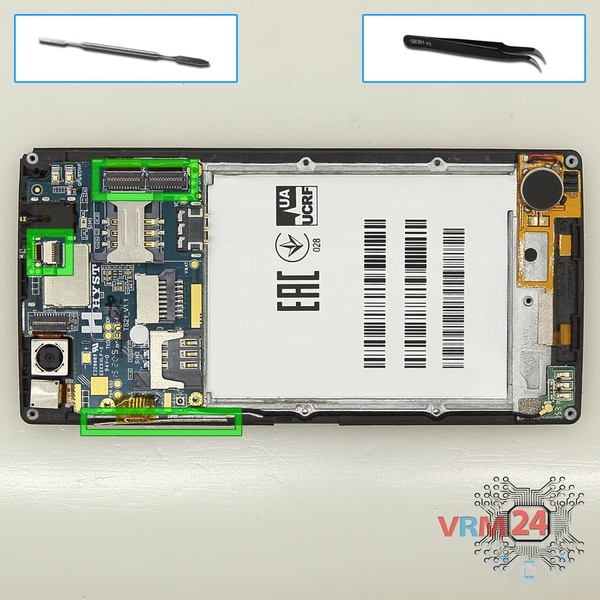

Soulevez les connecteurs du câble d'affichage, du câble tactile, du câble inter-cartes. Libérez également le câble plat avec les boutons latéraux.

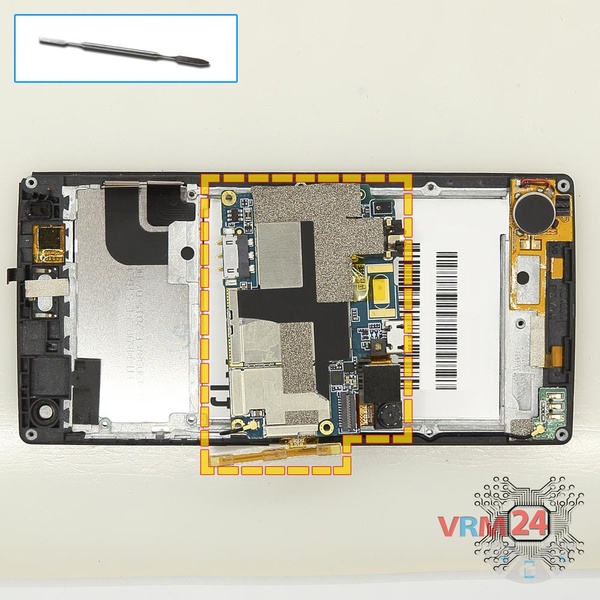

Retournez soigneusement la carte de circuits imprimés, déconnectez le câble coaxial et retirez la carte mère. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte mère.

⚠ Ne pliez pas la carte de circuits imprimés lors du retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

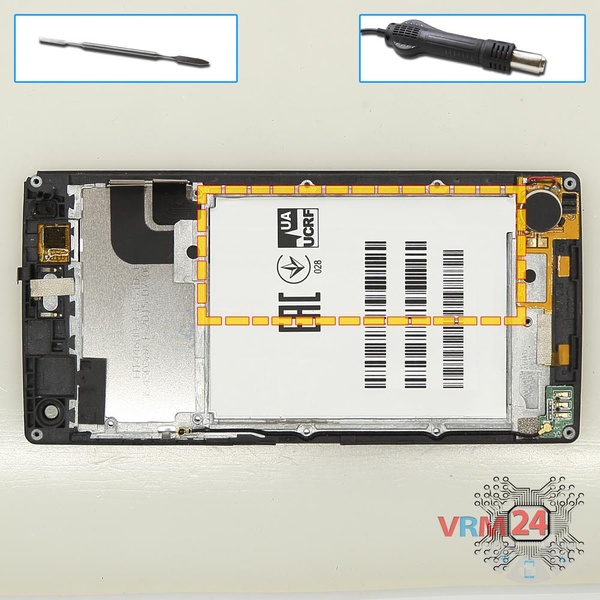

Décollez l'étiquette vers la gauche. Faites attention aux câbles en dessous.

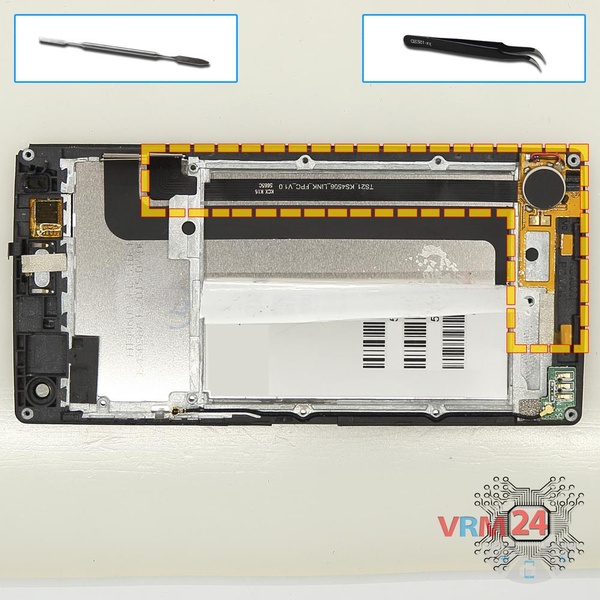

Nous devons maintenant retirer le câble plat avec le microphone et le moteur de vibration à l'extrémité collé au cadre du module d'affichage. Pour ce faire, nous devons le décoller du moteur de vibration et extraire le câble par le côté le plus fin sous le cadre. Faites-le extrêmement soigneusement pour éviter tout dommage.

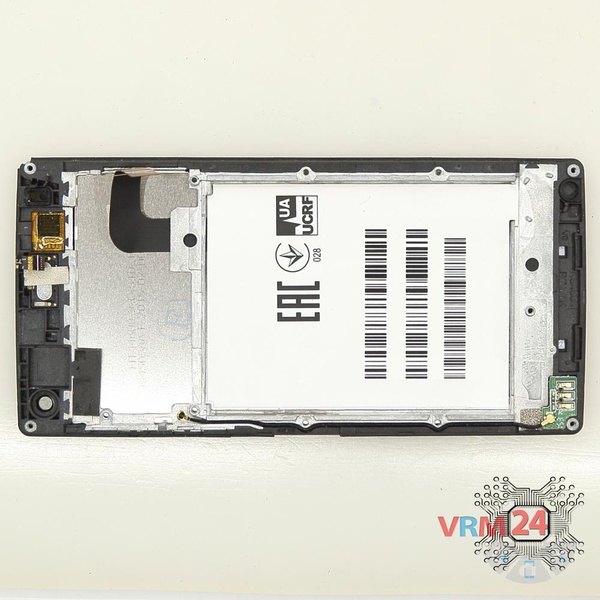

ℹ️ Dans le cadre d'affichage restait : le haut-parleur d'écoute, la petite carte d'antennes, le câble coaxial.
