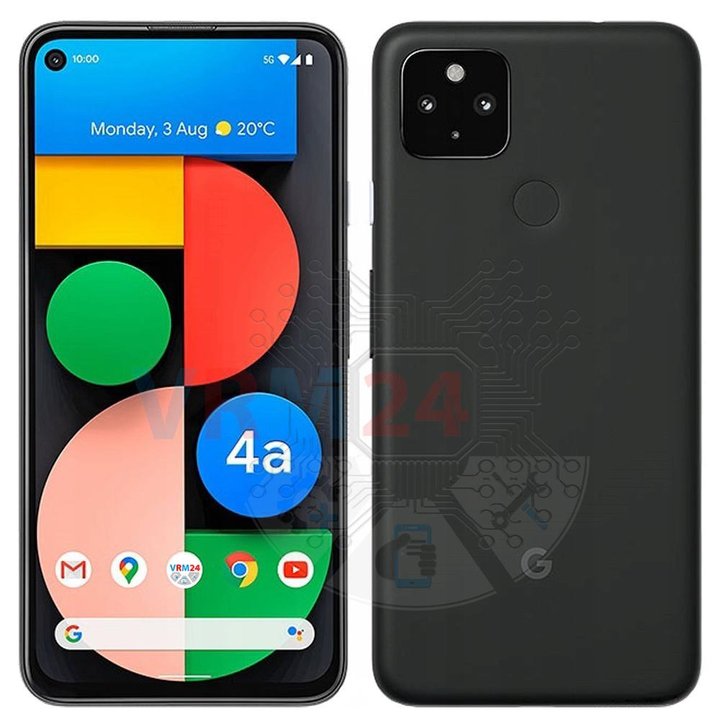

Démontage/Réparation de l'appareil mobile Google Pixel 4a (Google Pixel 4a (5G) G025N) avec la description de chaque étape et l'ensemble d'outils requis.

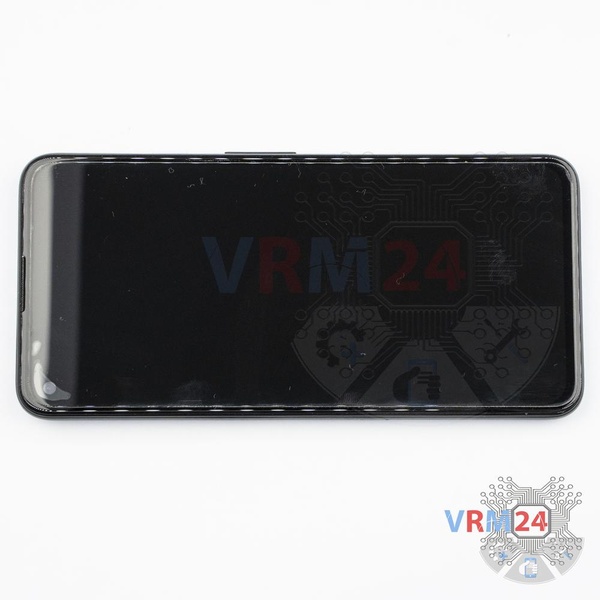

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

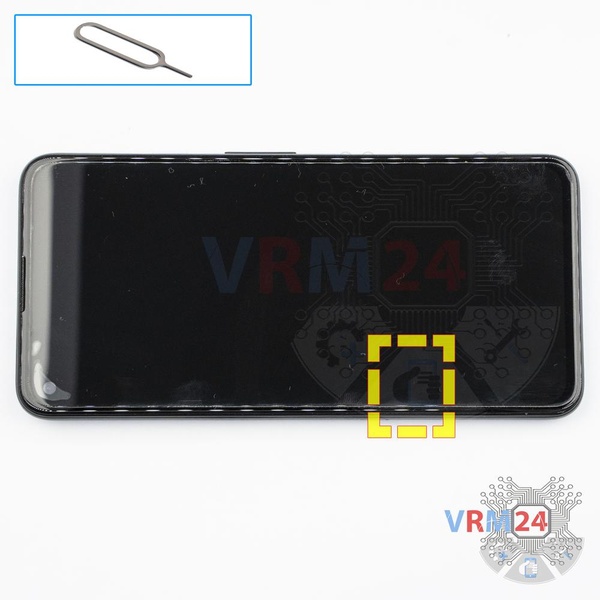

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM.

⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

⚠ Attention ! Le démontage a une difficulté maximale de 3 car le processus commence par le démontage du module d'affichage. Si vous n'avez pas d'expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons vivement de contacter un centre de service spécialisé.

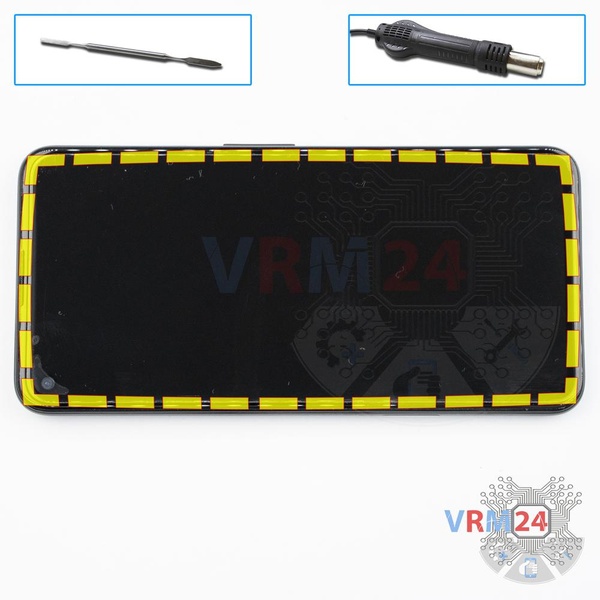

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface du module d'affichage doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments internes.

Le processus peut être vu dans notre vidéo entièrement ainsi qu'en détail, à la fin des instructions.

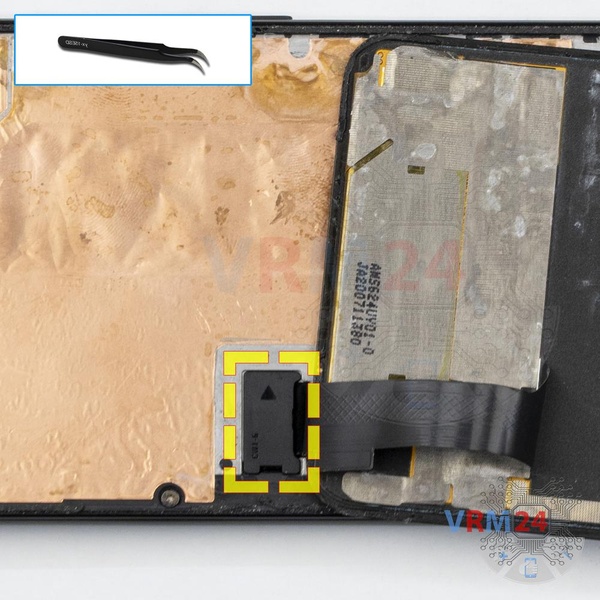

Retirez délicatement le support qui fixe le connecteur du module d'affichage.

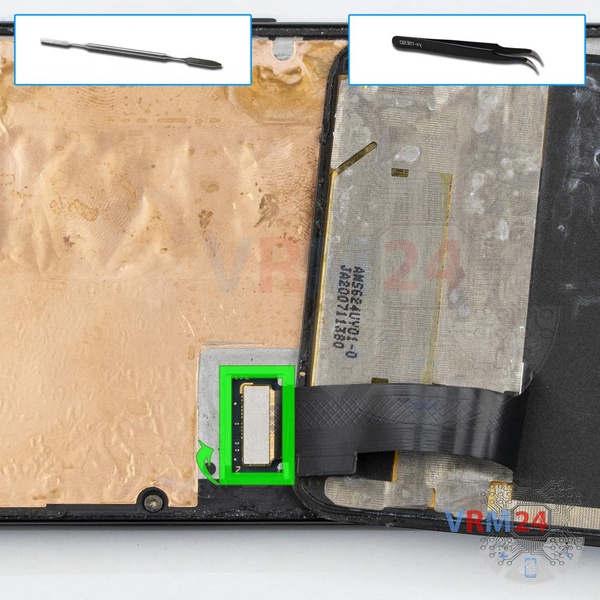

Faites levier sur le connecteur et retirez le module d'affichage.

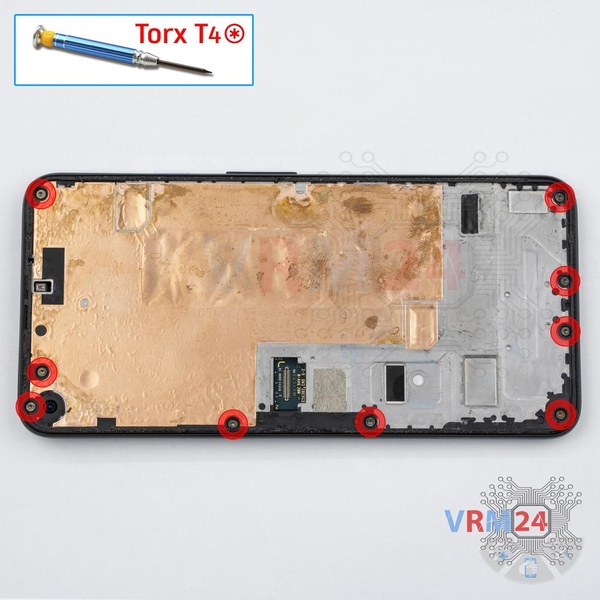

À l'aide d'un tournevis (Torx T4), dévissez 9 vis.

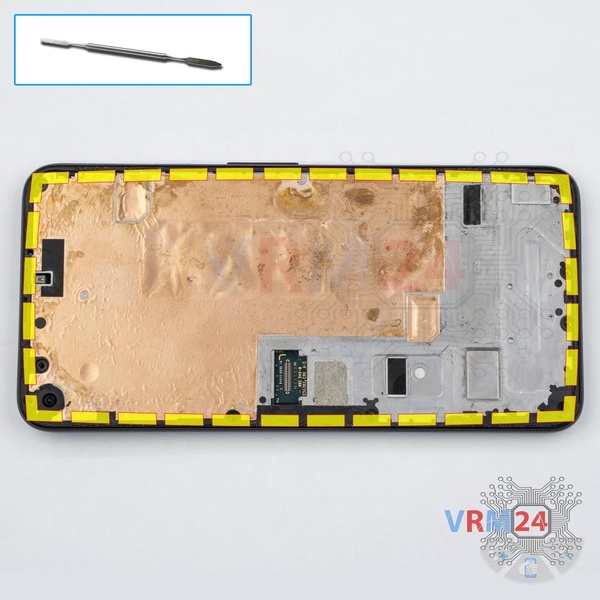

Séparez la coque intermédiaire du boîtier. Soyez prudent. Le capteur d'empreintes digitales est situé sur le boîtier et connecté à la carte mère par un câble, mais son connecteur sur la carte mère est pressé/fixé par un capot métallique étendu. Donc, pour accéder au connecteur du capteur d'empreintes digitales, nous devons retirer le capot métallique et déconnecter le connecteur de la batterie.

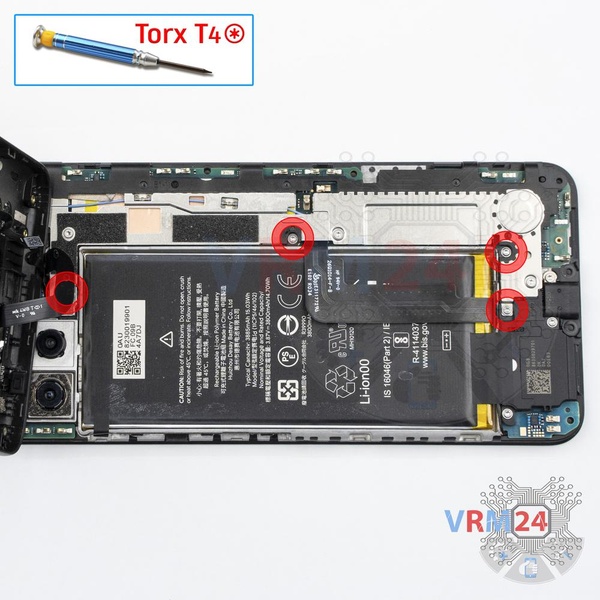

À l'aide d'un tournevis Torx T4), dévissez 4 vis longues.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

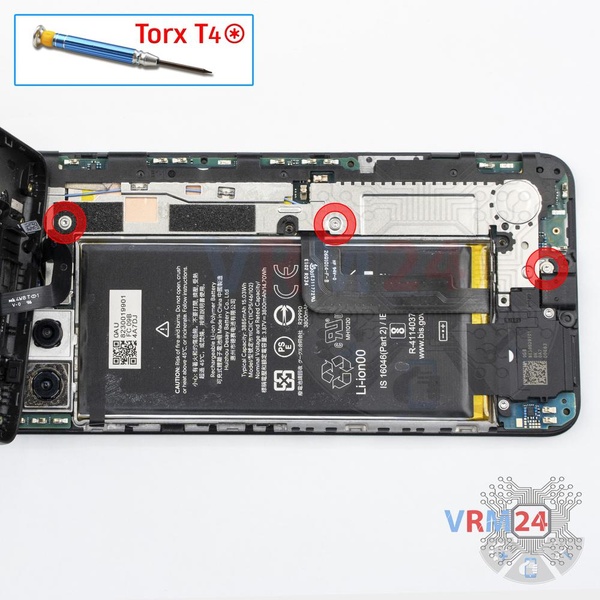

À l'aide d'un tournevis Torx T4), dévissez trois vis courtes.

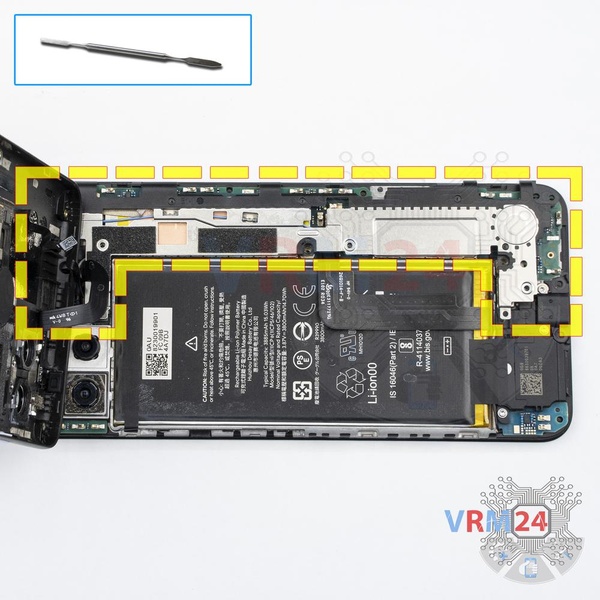

Retirez soigneusement le capot intermédiaire.

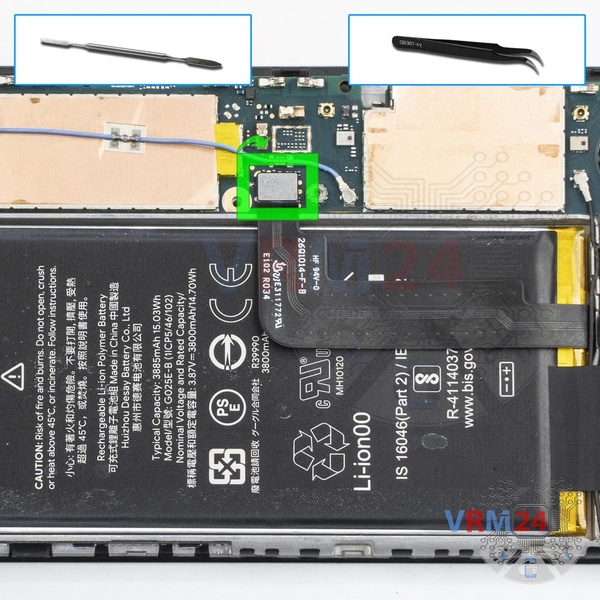

Déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Google Pixel 4a (5G) G025N a une batterie G025E-B d'une capacité de 3885 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits pendant le démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

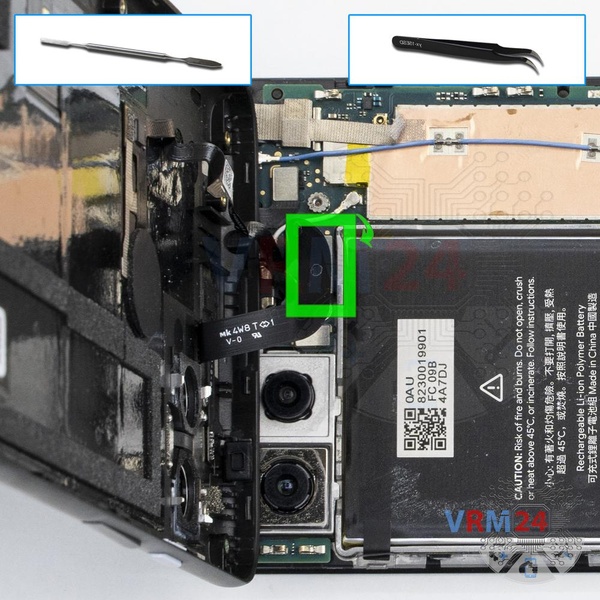

Déconnectez le connecteur du capteur d'empreintes digitales et retirez le boîtier.

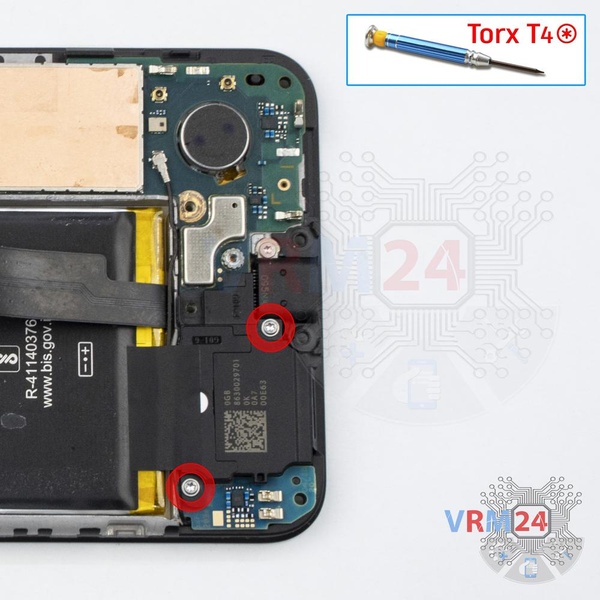

À l'aide d'un tournevis (Torx T4), dévissez deux vis longues qui fixent l'ensemble haut-parleur.

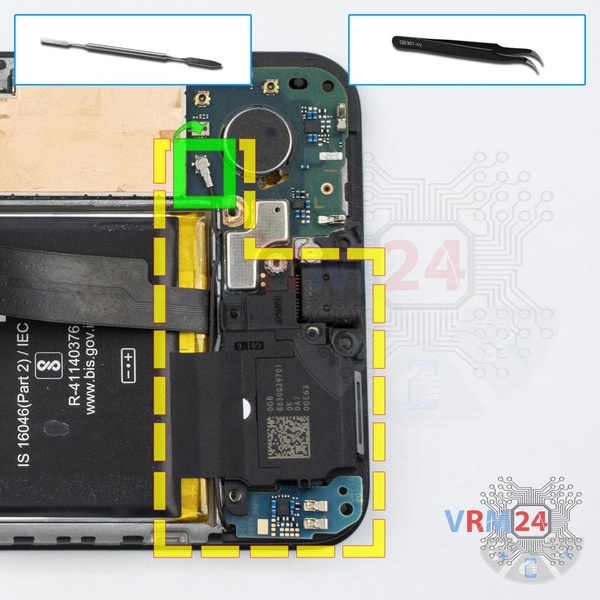

Déconnectez le connecteur du câble coaxial et retirez le haut-parleur et une petite carte avec les antennes.

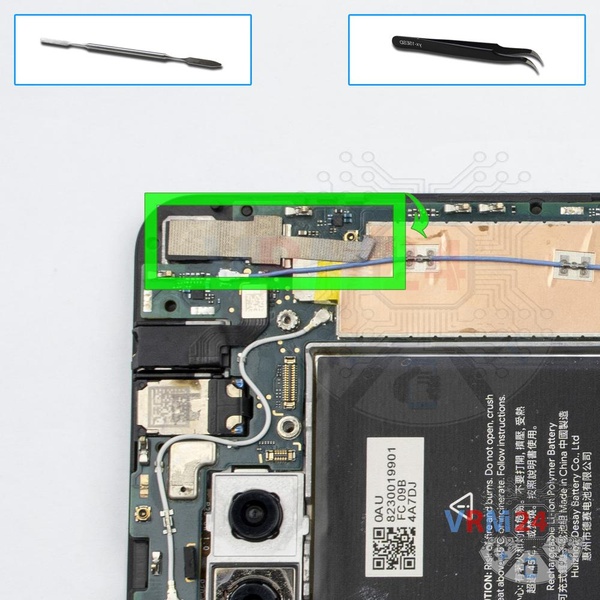

Faites levier sur le connecteur et retirez la caméra frontale (selfie).

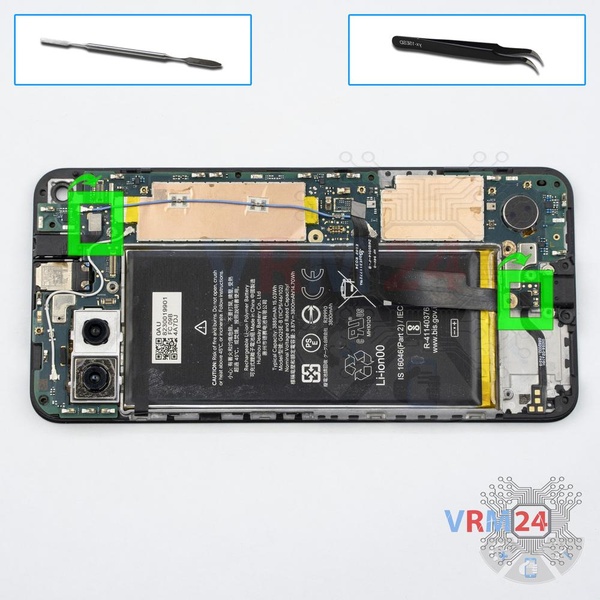

Soulevez les connecteurs de la prise jack, du câble vers la petite carte. De plus, le port de chargement est connecté à la carte mère de l'intérieur, alors soyez prudent.

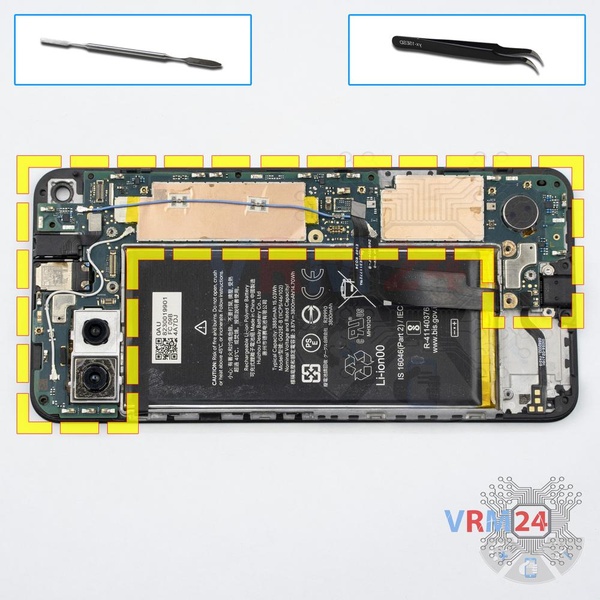

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

Débranchez les connecteurs et retirez l'ensemble des deux caméras arrière.

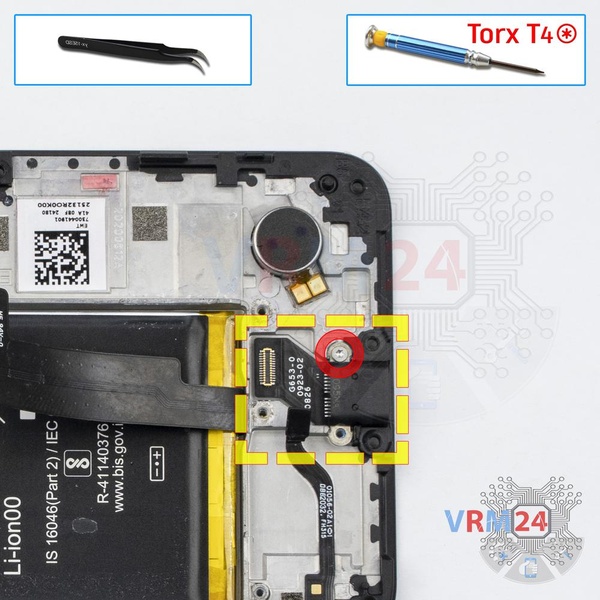

À l'aide d'un tournevis (Torx T4), dévissez une vis et retirez le port de chargement.

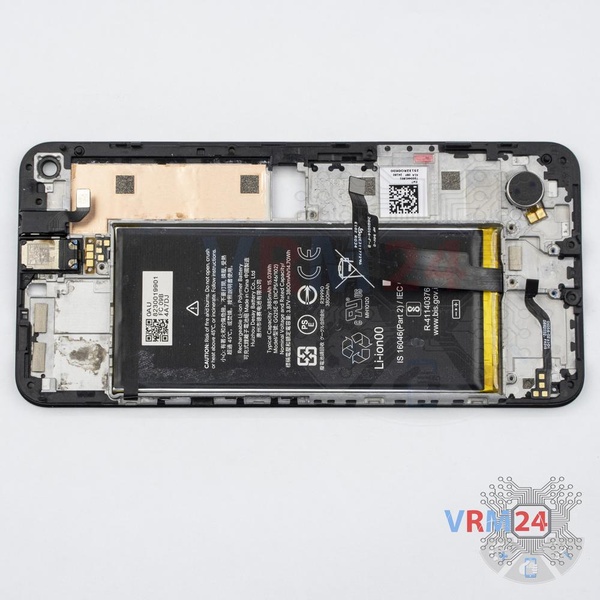

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, la batterie, la prise jack et le moteur de vibration.
