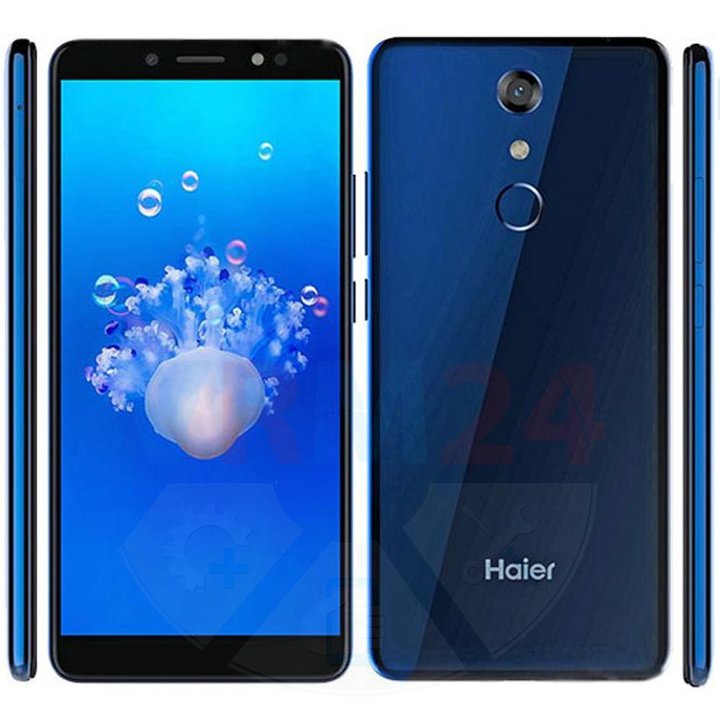

Démontage/Réparation de l'appareil mobile Haier I6 Infinity avec la description de chaque étape et l'ensemble d'outils requis.

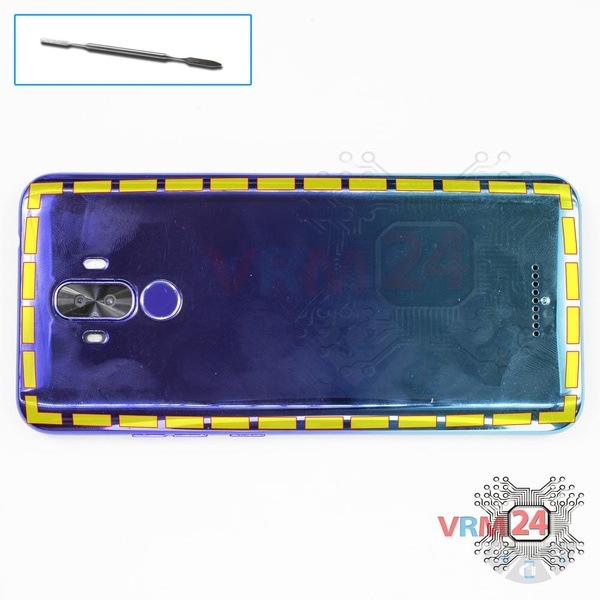

À l'aide d'un spudger ou d'un outil en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière et retirez-la.

⚠ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

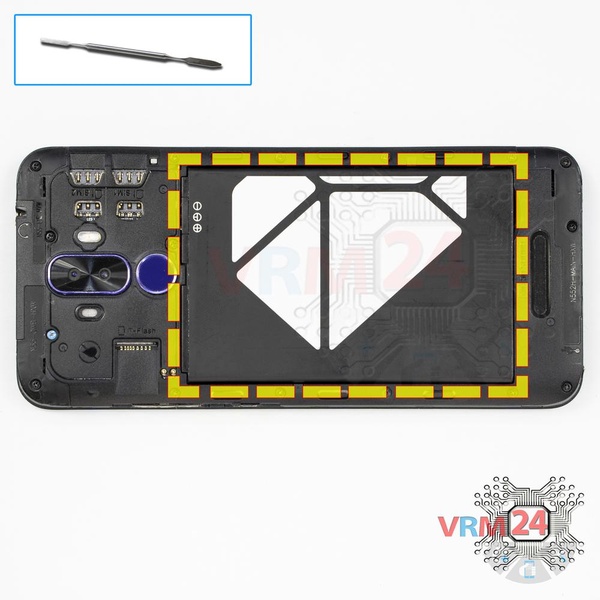

Retirez la batterie rechargeable.

De plus, essayez de ne pas utiliser d'outil métallique pour retirer la batterie ou faites-le avec précaution.

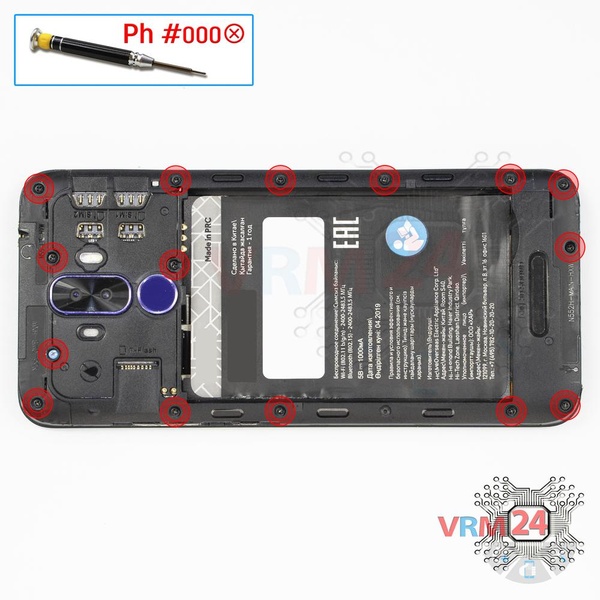

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 15 vis.

⚠ Essayez de ne pas toucher l'appareil photo. L'appareil photo est assez fragile ! Si vous laissez des empreintes ou d'autres marques sur l'objectif, il sera assez difficile de nettoyer l'objectif, et la qualité des images peut se détériorer.

ⓘ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (telles que les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

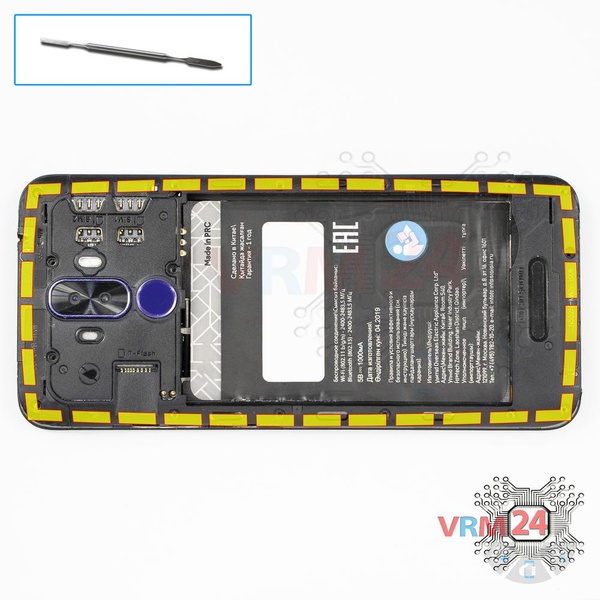

À l'aide d'un spudger ou d'un outil en plastique, délicatement, sur le pourtour, détachez les clips du capot intermédiaire  et retirez-le. N'insérez pas l'outil profondément et ne le pliez pas, sinon le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lorsque vous ouvrez le capot du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠ Regardez à l'avance sur l'image l'emplacement des câbles inter-cartes, de l'écran tactile, de l'affichage, des boutons (le cas échéant) sous le capot, afin de ne pas les endommager accidentellement.

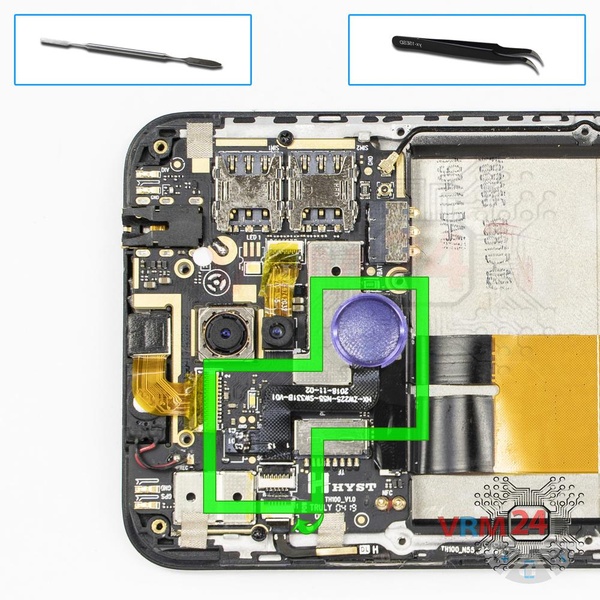

⚠ Faites attention au câble du capteur d'empreintes digitales collé à la coque arrière de l'intérieur.

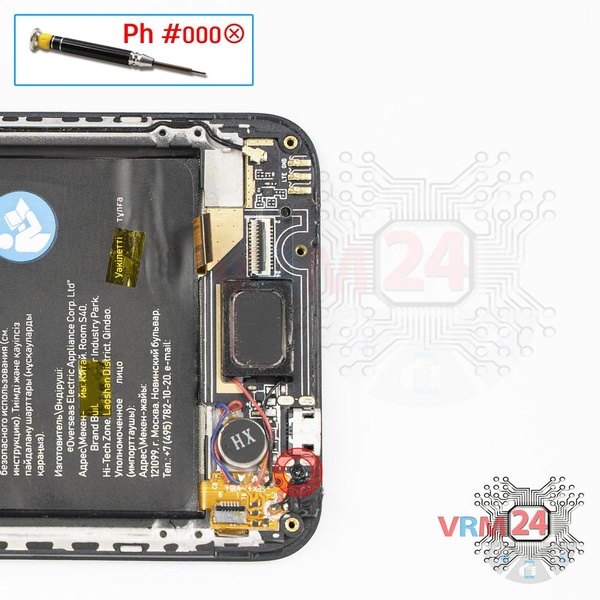

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez la vis 1 dans la carte fille.

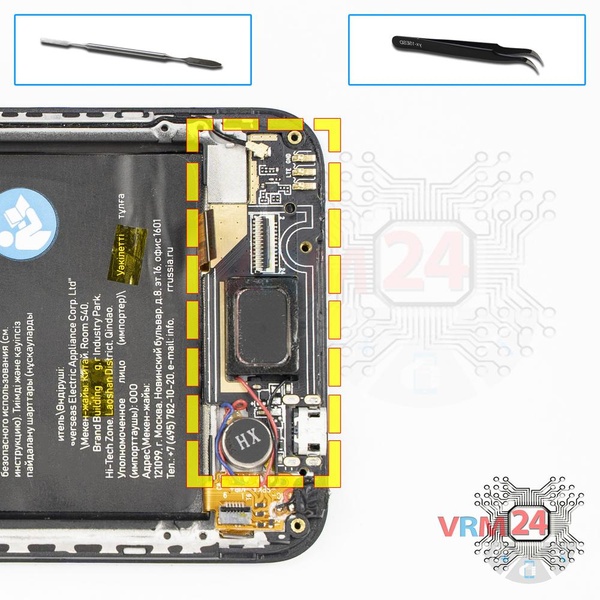

Retirez la carte secondaire. Elle est collée au cadre avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ⓘ La carte contient un port de charge (Micro USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte secondaire. Les composants internes pourraient être endommagés.

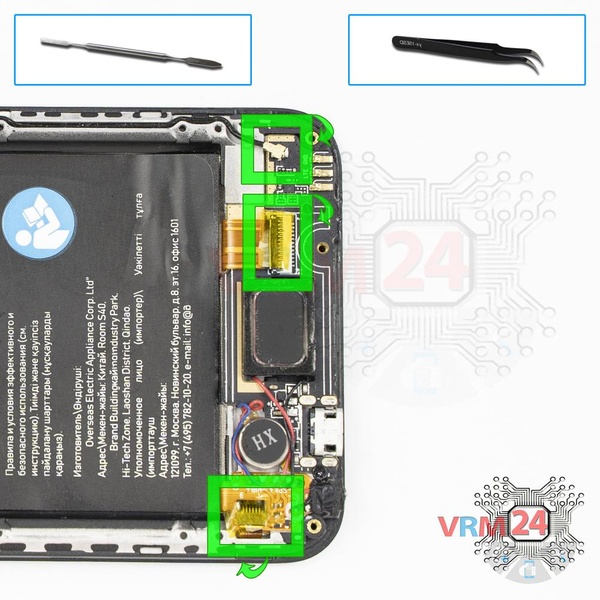

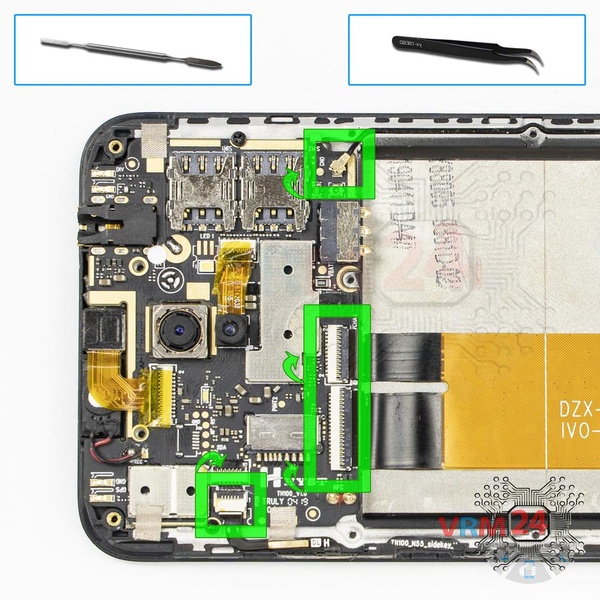

Débranchez les connecteurs des câbles coaxiaux, inter-cartes, et des boutons latéraux (FFC)  sur la carte fille.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

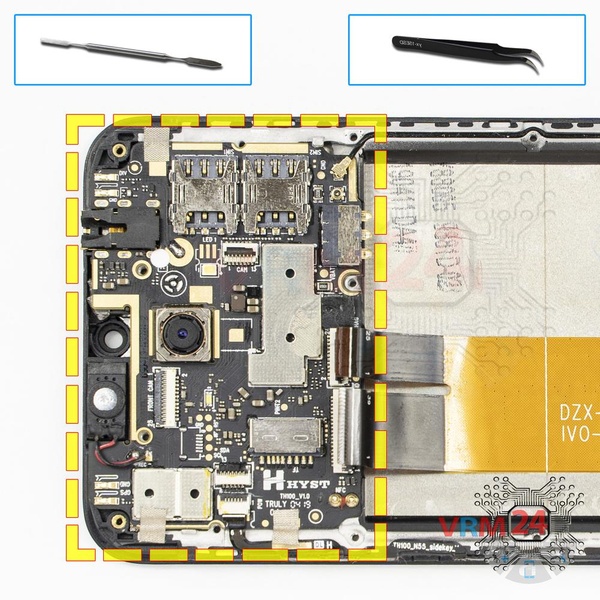

Retirez soigneusement la carte mère. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte mère lors du retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.
