Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

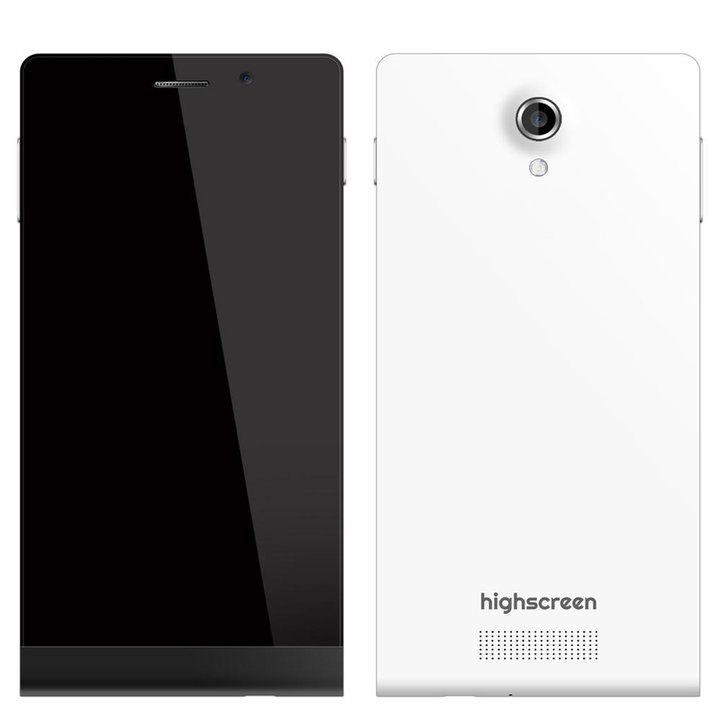

Démontage/Réparation de l'appareil mobile Highscreen Thor (Highscreen Thor) avec la description de chaque étape et l'ensemble d'outils requis.
4235
Vues
0
J'aime
—
Partager
3
Questions
Étape 1.

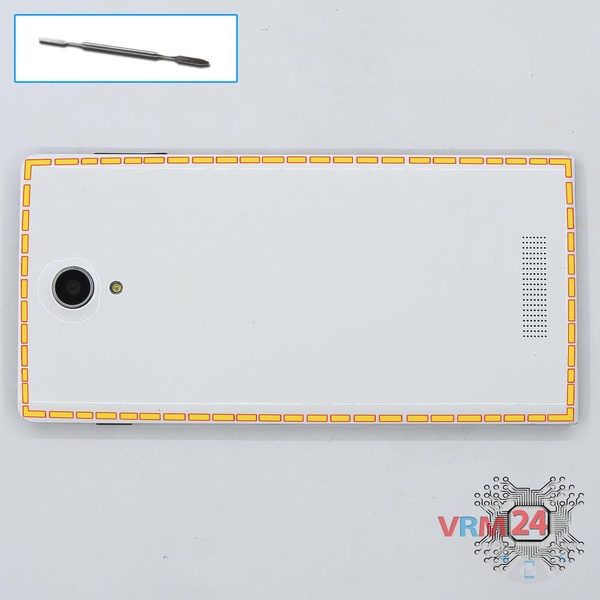

Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.

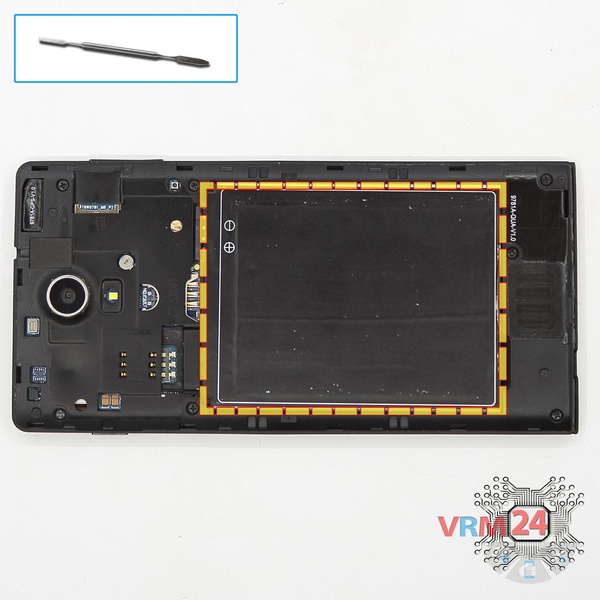

Retirez la batterie
Soulevez et retirez la batterie.
Étape 3.

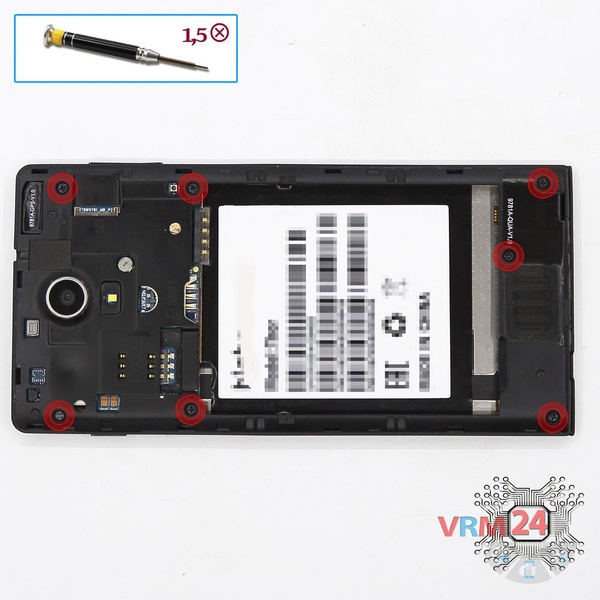

Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis dans le cadre du téléphone.
Étape 4.

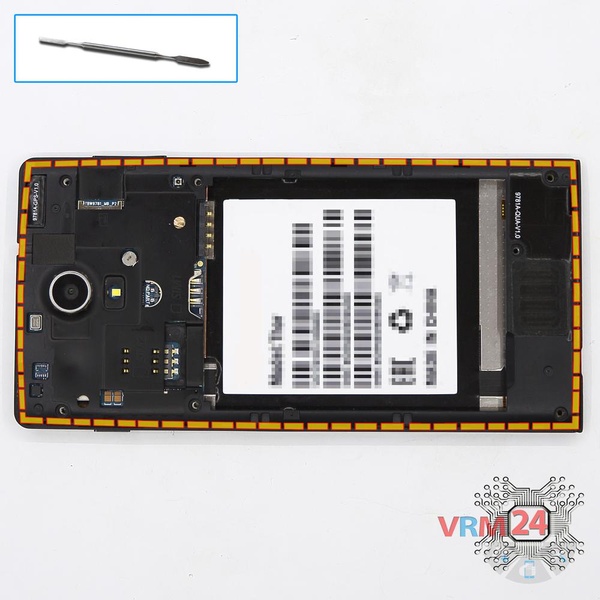

Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

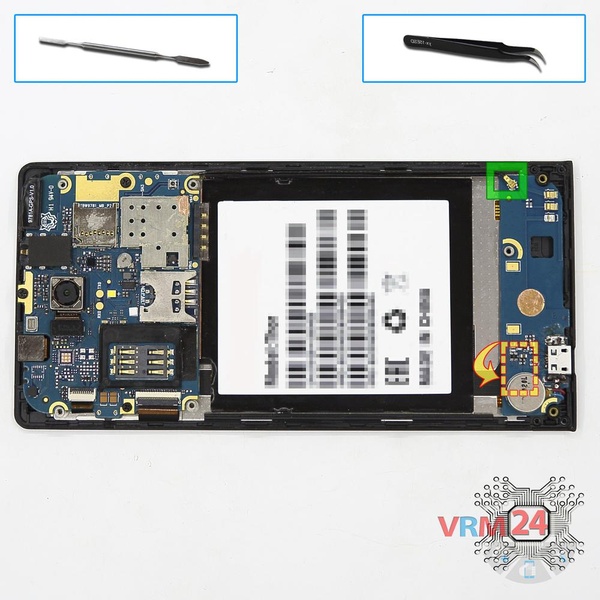

Étape 5.
Retirez la carte fille
Déconnectez les connecteurs de la carte mère inférieure et retirez-la.
Étape 6.

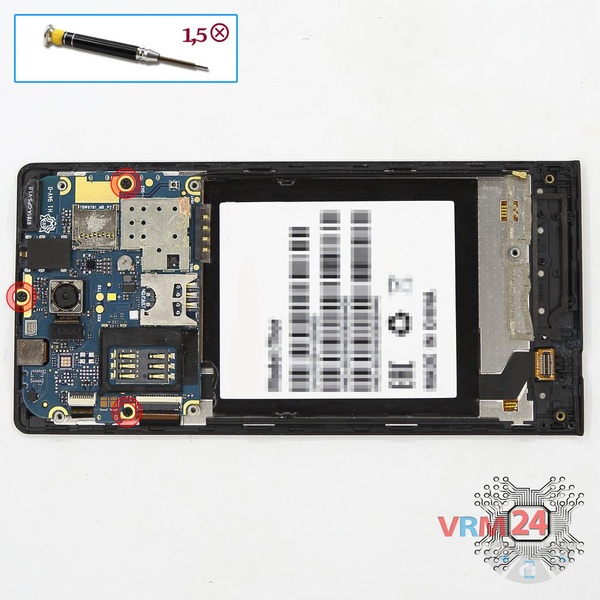

Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis dans la carte mère.
Étape 7.

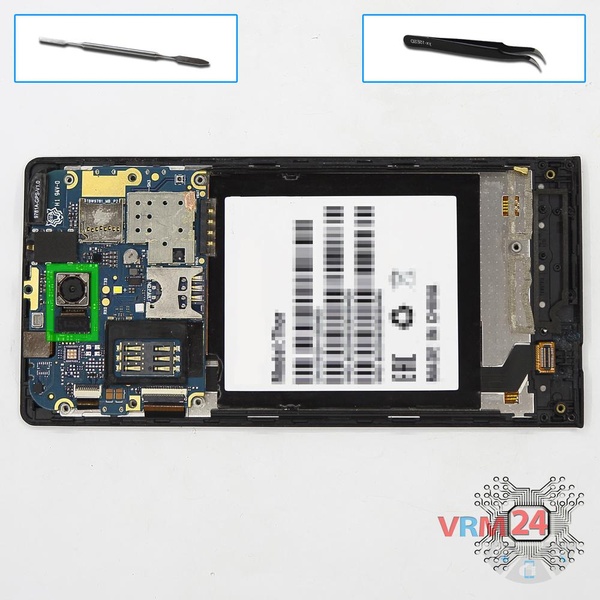

Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.
Étape 8.

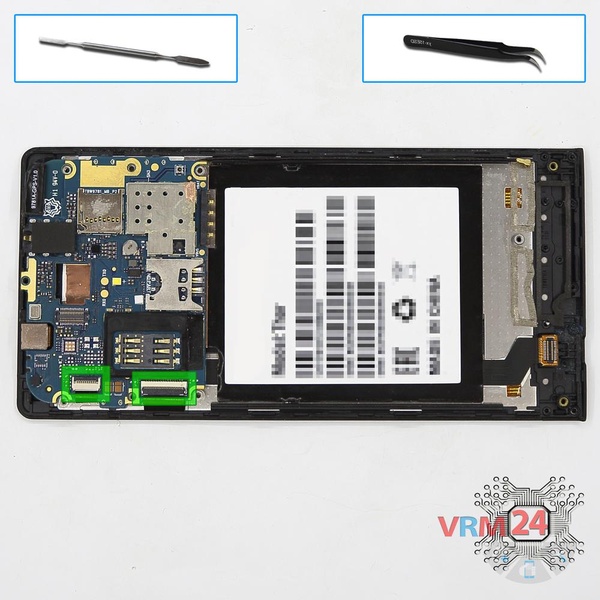

Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.

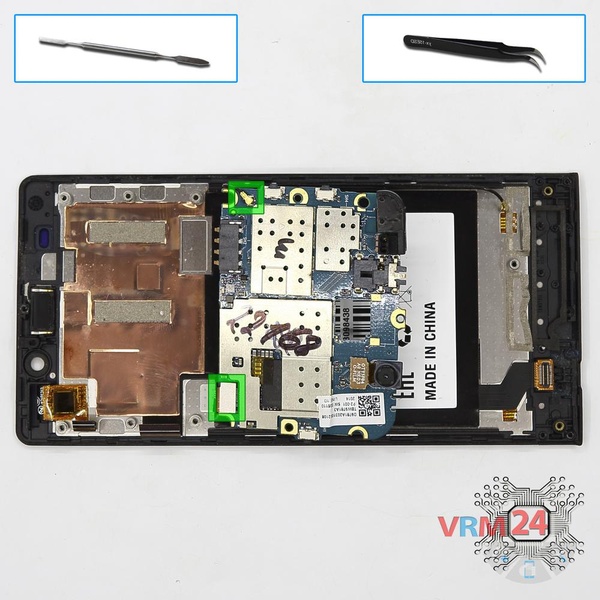

Étape 9.
Retirez la carte mère
Retournez la carte mère, débranchez les connecteurs depuis l'intérieur, retirez la carte et débranchez le câble coaxial .

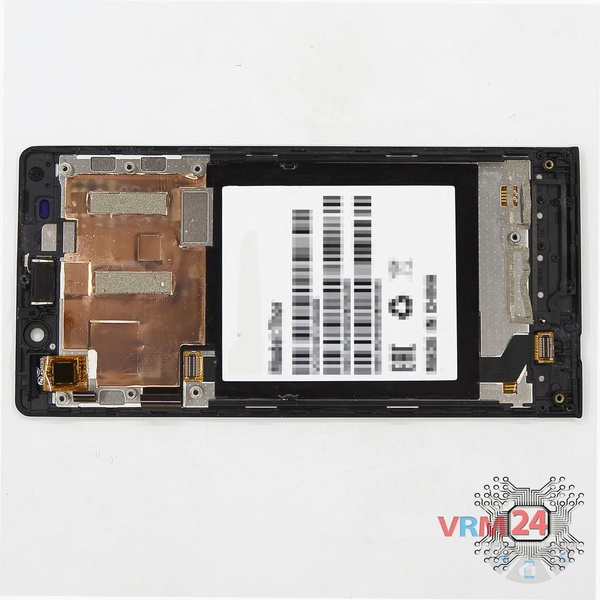

Étape 10.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
