Démontage/Réparation de l'appareil mobile Honor 200 Lite (Honor 200 Lite LLY-NX1) avec la description de chaque étape et l'ensemble d'outils requis.

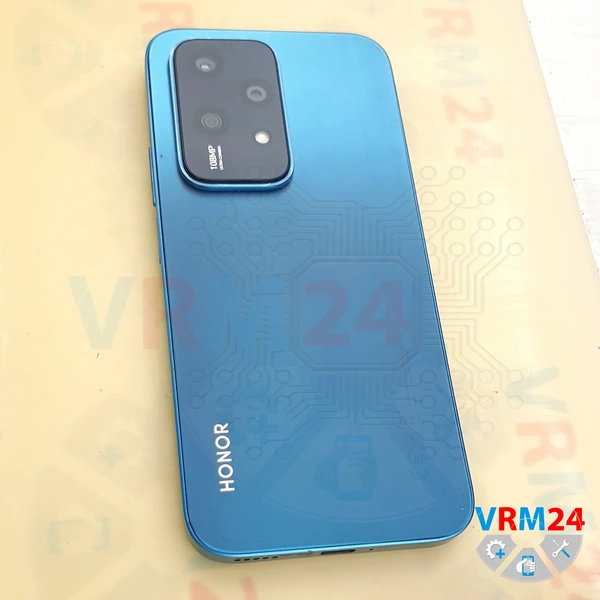

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

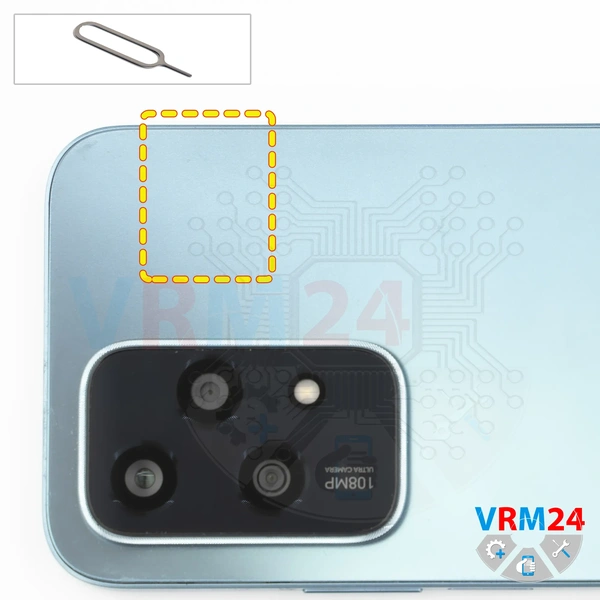

Tout d'abord, comme d'habitude, nous devons retirer le tiroir de carte.

Pour ce faire, nous utilisons un outil d'éjection de SIM, l'insérons dans le trou et poussons le tiroir vers l'extérieur.

Mettez-le de côté.

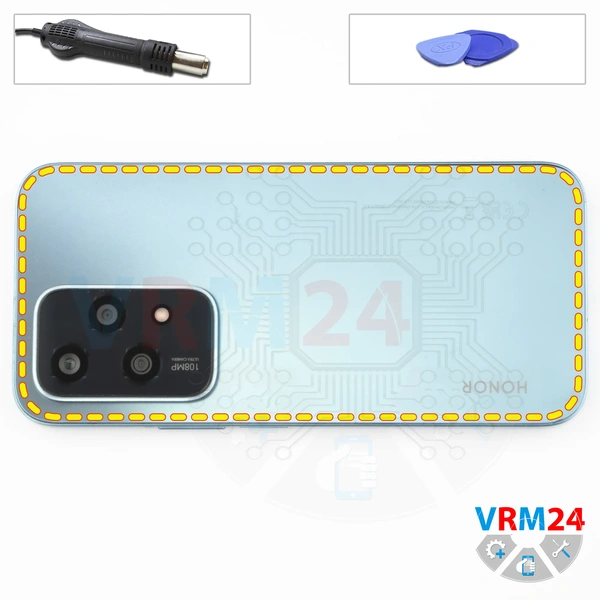

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70°C, ou 160°F. Nous’utilisons un tapis chauffant pour cela, mais vous pouvez aussi utiliser un sèche-cheveux.

Après environ 10 minutes, nous passons à la séparation ou au retrait de la coque arrière.

Pour cela, nous utilisons un film plastique fin. Insérez-le dans l'espace entre la coque arrière et le châssis intermédiaire, et faites-le glisser soigneusement le long du bord, en coupant l'adhésif.

Comme toujours, soyez prudent autour des appareils photo pour ne pas’ toucher ou endommager accidentellement les lentilles.

Vous devez également être prudent autour des boutons latéraux et du capteur d'empreintes digitales, car ils peuvent s'y trouver physiquement, ou leurs câbles flexibles peuvent passer par cette zone.

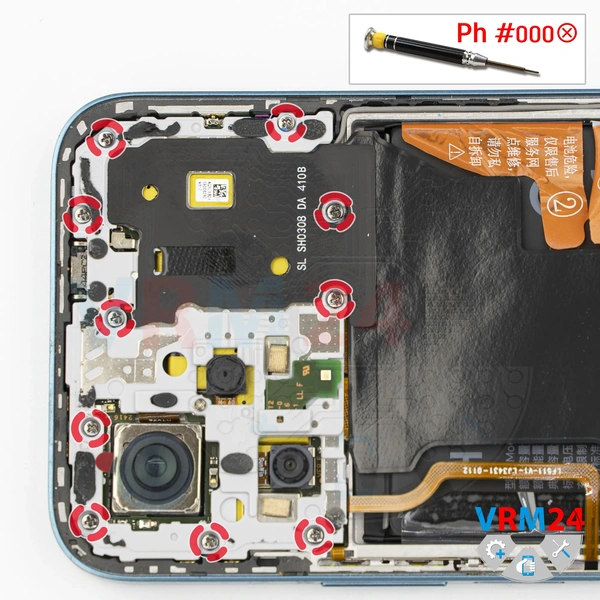

Après cela, nous devons retirer les vis de la partie supérieure.

Pour cela, nous utilisons un tournevis cruciforme 1.5 mm, ou un cruciforme #000.

Il vaut mieux placer les vis sur une surface dédiée dans un ordre précis, car les vis ne se remettent pas toujours bien dans les mauvais trous.’’

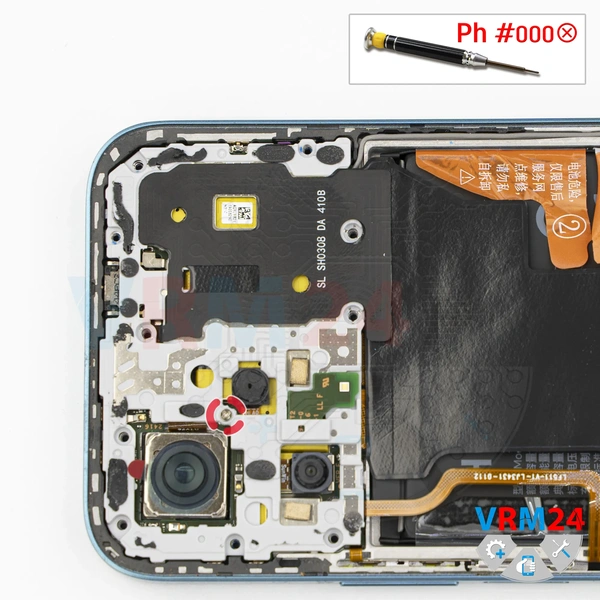

Maintenant, nous retirons les dernières vis et vérifions si toutes ont été enlevées.

Comme nous pouvons le voir, une vis est encore là. D'ailleurs, elle’est différente - elle’est plus petite.

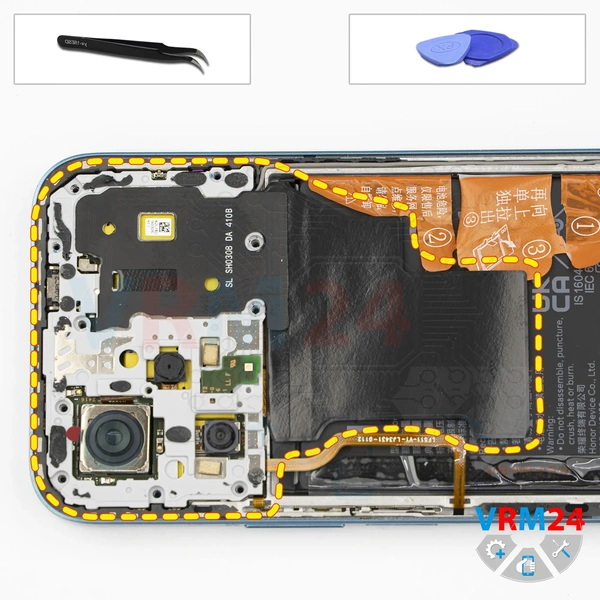

Après cela, nous passons au retrait du capot supérieur.

Il vaut mieux utiliser ici un outil non métallique pour éviter de court-circuiter accidentellement quelque chose sur la carte mère.’

’’

’’

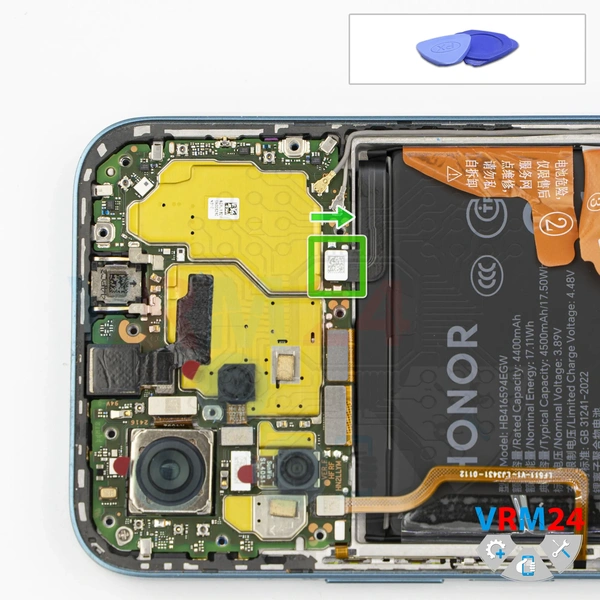

Ensuite, à l'aide d'un outil non métallique, déconnectez le connecteur de la batterie.

ℹ️ Honor 200 Lite LLY-NX1 utilise une batterie rechargeable HB416594EGW d'une capacité de 4500 mAh.

Et nous passons à la section inférieure.

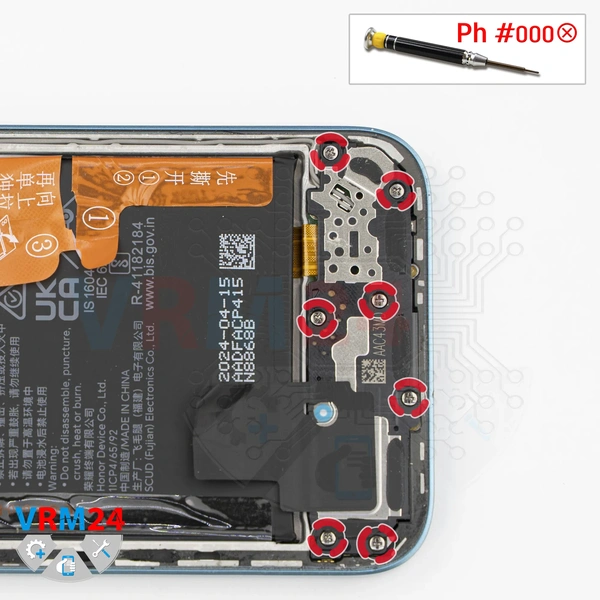

Dans la section inférieure, nous devons également retirer les vis.

Les vis sont également difficiles à retirer, il’est donc préférable d'utiliser des pincettes pour les retirer soigneusement.

Et bien sûr, il’est préférable de garder ces vis séparées des précédentes.

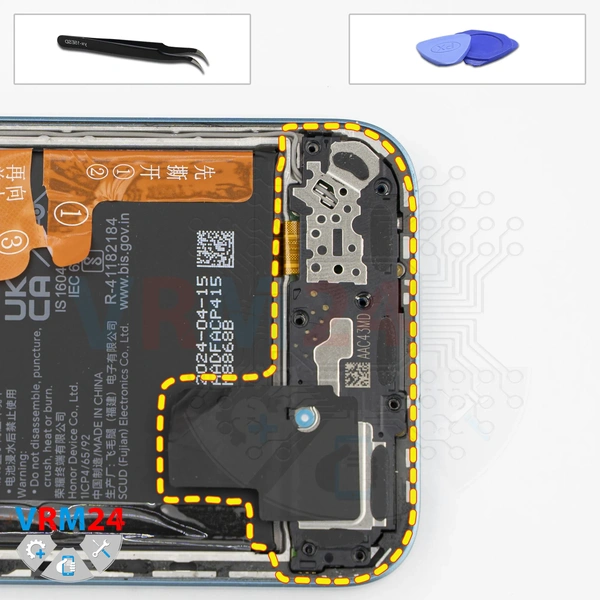

Après cela, nous devons retirer le capot avec le haut-parleur.

Faites-le levier délicatement au bon endroit, soulevez-le, retirez-le et mettez le haut-parleur de côté.

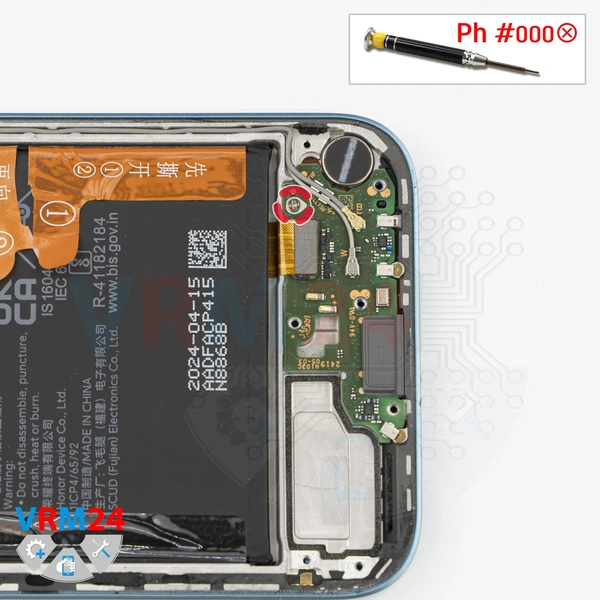

Nous devons également retirer une vis qui fixe la carte fille.

Cette vis est clairement différente des autres, il’est donc préférable de la garder séparée.

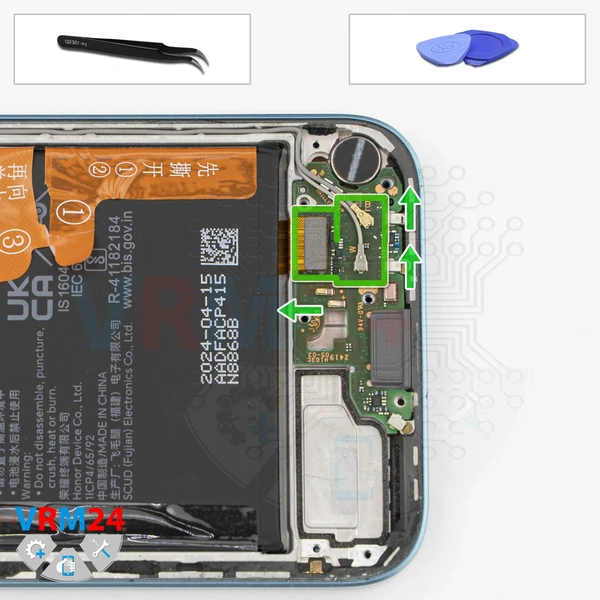

Ensuite, déconnectez la nappe d'interconnexion, ainsi que les connecteurs des deux câbles coaxiaux.

Libérez les câbles eux-mêmes des clips qui les fixent à la carte fille, et mettez-les de côté.

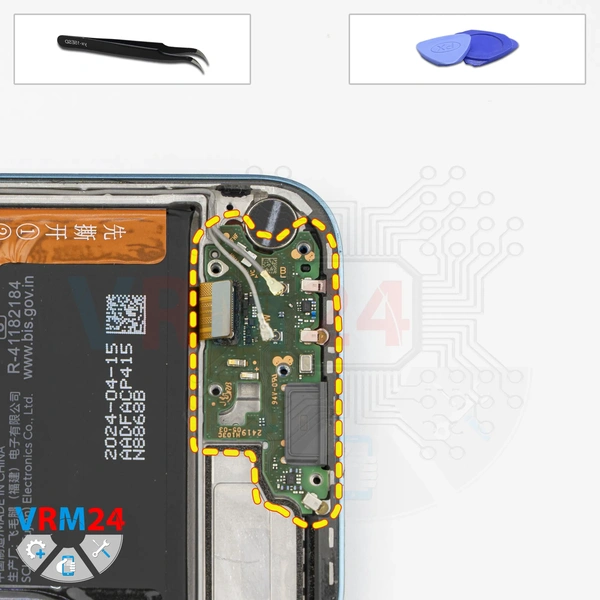

Ensuite, faites délicatement levier et retirez la carte fille.

Sur la carte fille, nous avons le port de charge, le microphone et d'autres composants au verso.

Et dans le cadre de l'écran, le moteur de vibration reste.

Passons maintenant à la carte mère.

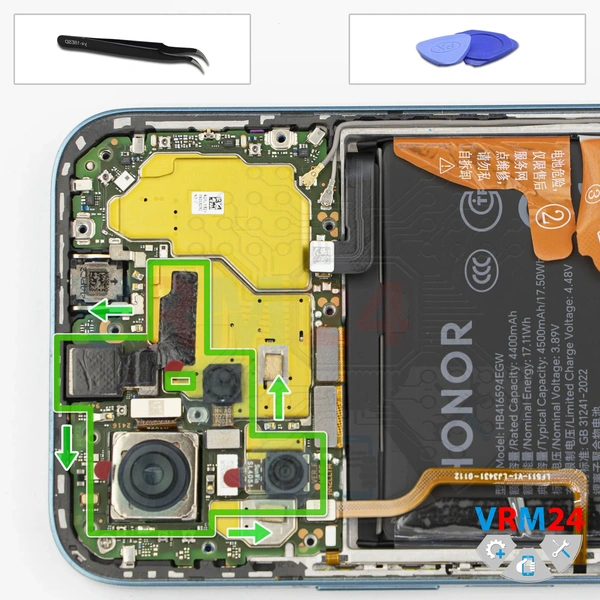

Voyons ce que nous devons débrancher en premier. Débranchez les capteurs photo en les soulevant délicatement. Retirez-les et mettez-les de côté.’

Les capteurs photo peuvent être adhérés aux blindages de la carte mère ou au cadre de l'écran, détachez-les donc avec précaution.

N'oubliez pas de débrancher aussi le capteur photo avant.’

Il vaut aussi mieux décoller le film de dissipation thermique - il sera utile lors du remontage. Décollez-le délicatement.’

Il vaut mieux couvrir l'objectif du capteur photo pour qu'aucun débris ni poussière ne s'y dépose.’

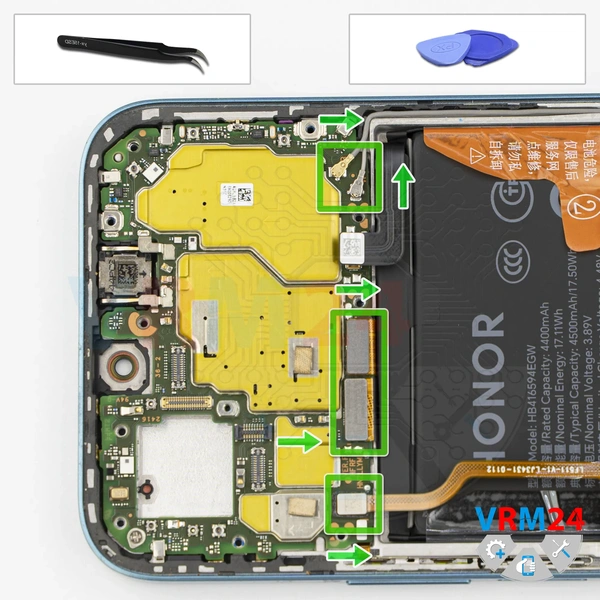

Après cela, nous pouvons déconnecter le connecteur du capteur d'empreintes digitales, le connecteur de la nappe de l'écran et la nappe d'interconnexion.

Nous devons également déconnecter les deux connecteurs des câbles coaxiaux.

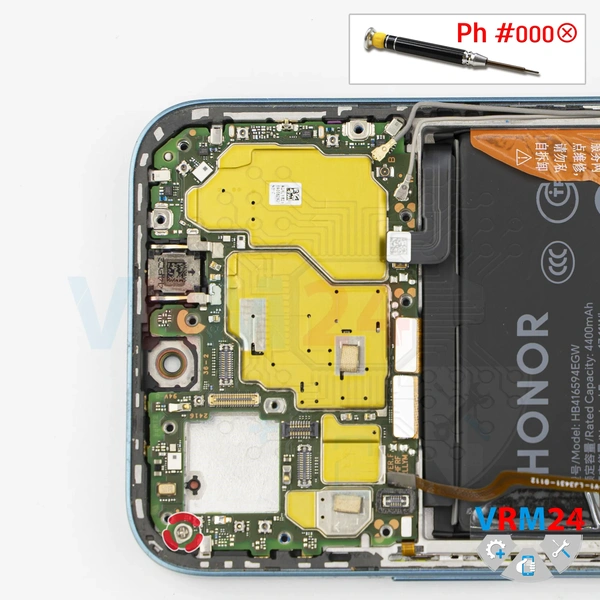

Nous devons également retirer une vis qui fixe la carte mère. Elle’est aussi différente des autres.

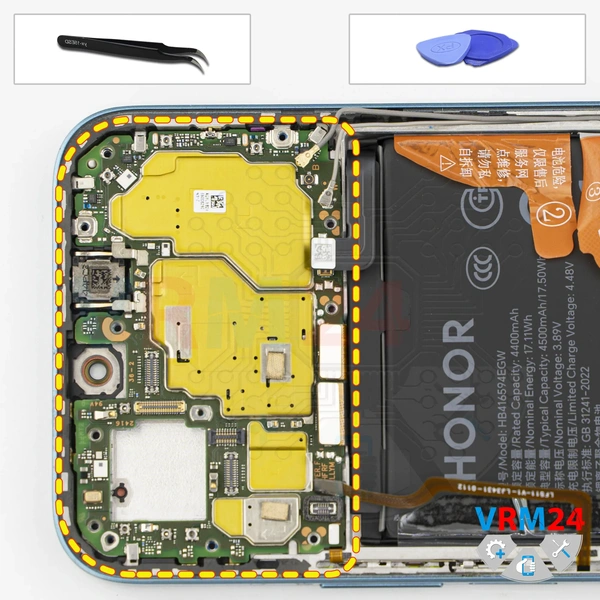

Retirez la carte mère et mettez-la de côté.

⚠️ Ne pliez pas la carte de circuits imprimés lors du retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

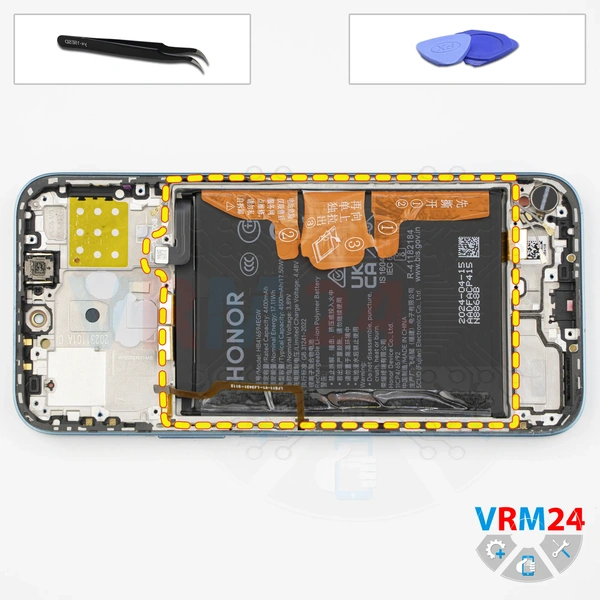

Enfin, il ne nous reste plus qu'à retirer la batterie.

Comme c'est typique pour les appareils Honor, il y a trois languettes brunes étiquetées un, deux et trois.

Comme d'habitude, vous devez plier les languettes un et deux aussi loin que possible sur les côtés, en essayant de ne pas les déchirer ou les endommager, car elles se déchirent très facilement.

La languette du milieu, étiquetée trois, doit être tirée doucement vers le haut. Donc, nous tirons vers le haut et essayons de détacher la batterie.

Sous la batterie, il y a une couche protectrice adhésive transparente qui protège les nappes d'interconnexion.

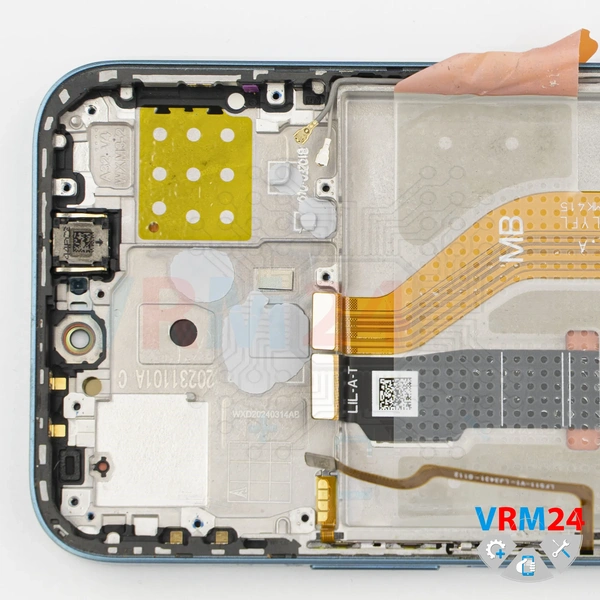

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le moteur de vibration et les câbles.
