Démontage/Réparation de l'appareil mobile Honor X6 (Honor X6 VNE-LX1) avec la description de chaque étape et l'ensemble d'outils requis.

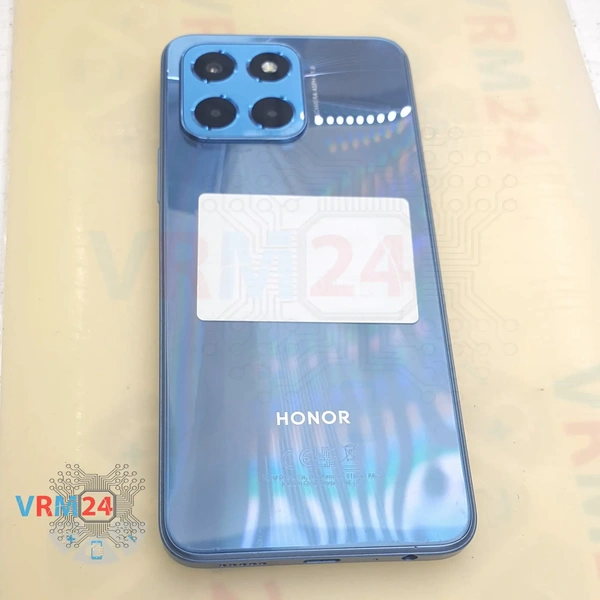

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

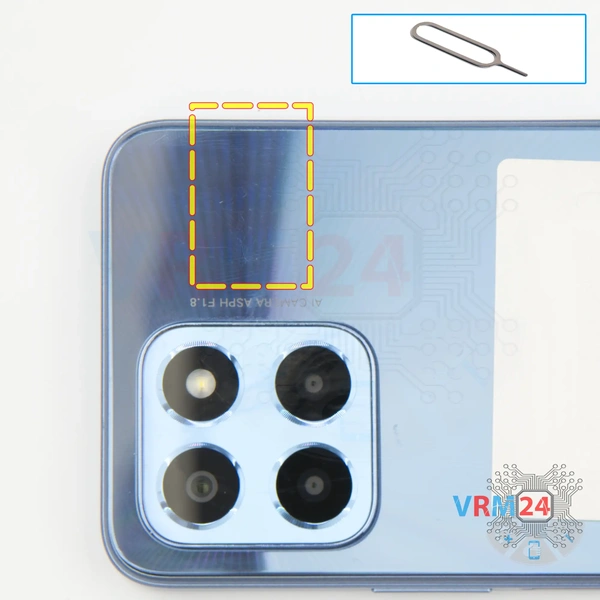

Tout d'abord, nous devons retirer le tiroir de carte. Pour ce faire, nous utilisons un outil spécial, l'insérons dans le trou et poussons soigneusement le tiroir de carte.

Si le tiroir ne sort pas bien, nous pouvons en plus utiliser une pince à épiler.

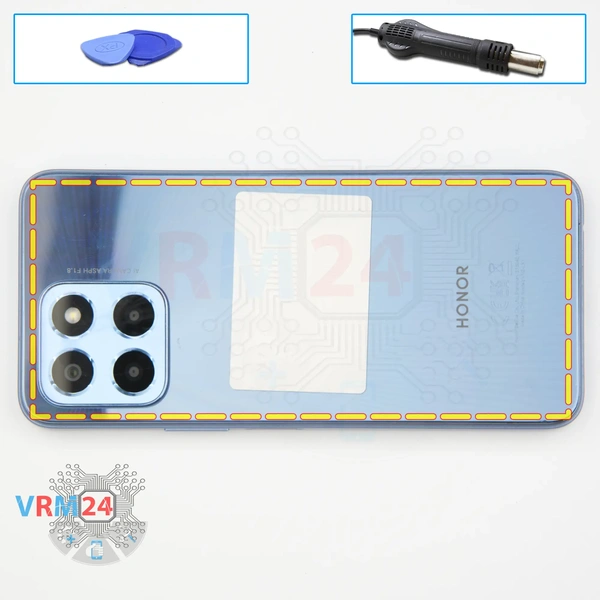

Nous devons chauffer la surface de la coque arrière à une température d'environ 70 degrés Celsius ou 160 degrés Fahrenheit. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux.

Et après 5 à 7 minutes, nous pouvons passer au détachement de la coque arrière. Pour détacher la coque arrière, nous utilisons un film plastique fin, mais d'abord nous utilisons un outil métallique fin pour créer un petit espace entre la coque intermédiaire et la coque arrière, où nous insérons le film plastique fin et commençons à faire glisser le film plastique le long du bord, en coupant la base adhésive.

Habituellement, nous devons être prudents autour des caméras lors du détachement de la coque arrière, mais dans notre cas, le cache de la caméra se détache séparément et la coque arrière est collée autour du cache de la caméra, c'est donc quelque chose à laquelle nous devons faire attention.

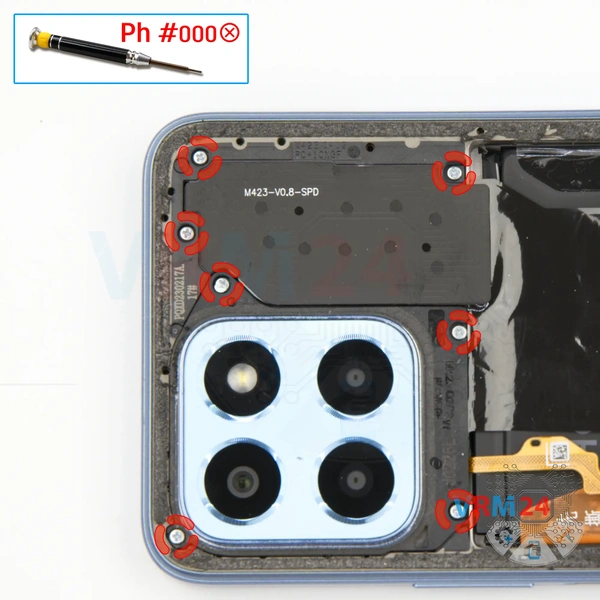

Ensuite, nous passons au dévissage des sept vis. Pour cela, nous utilisons un tournevis Phillips d'un millimètre et demi ou Phillips #000.

Dévissez soigneusement les vis et placez-les sur une surface spéciale dans un ordre précis afin qu'elles ne se mélangent pas lors du remontage.

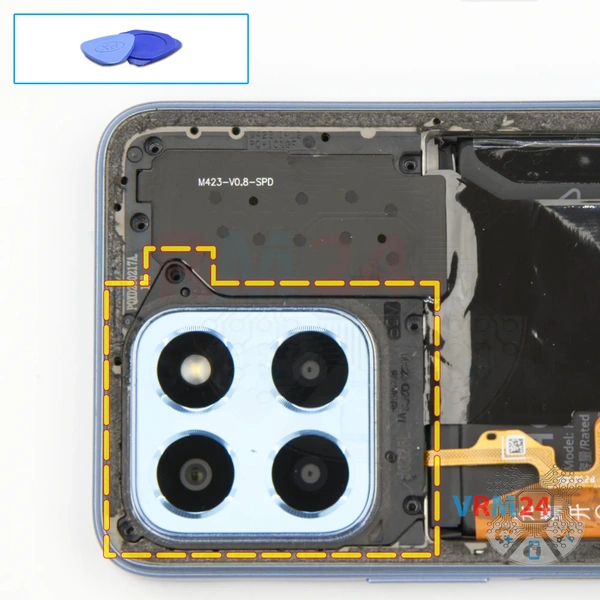

Nous devons détacher le cache de la caméra. Nous trouvons le bon endroit où nous pouvons faire levier et détacher le cache.

Sur le cache, nous avons les éléments du flash.

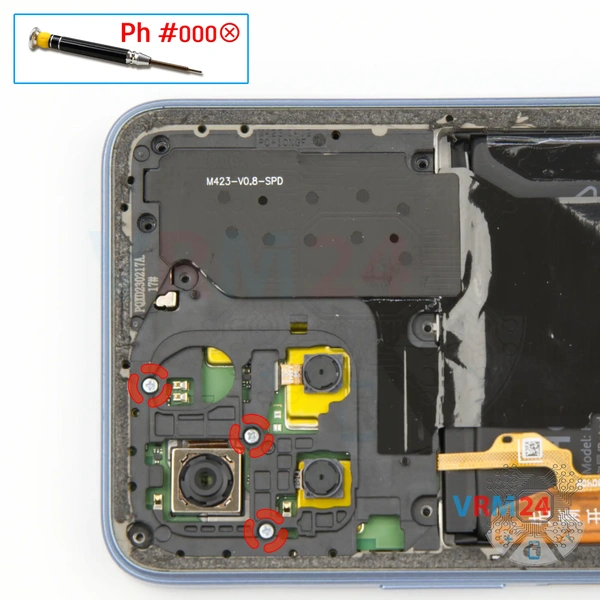

Sous le cache, nous avons quelques vis qui doivent être dévissées, qui maintiennent également la coque intermédiaire.

Dévissez soigneusement les trois vis, placez-les sur une surface spéciale afin qu'elles ne se mélangent pas lors du remontage.

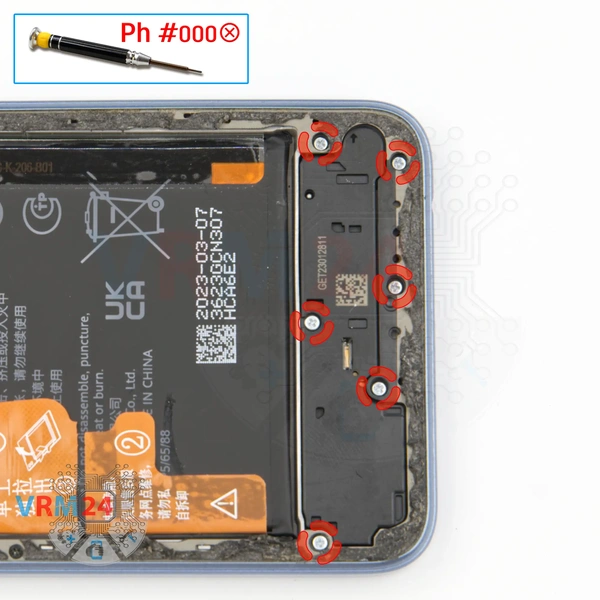

Ensuite, nous dévissons les vis en bas.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les six vis.

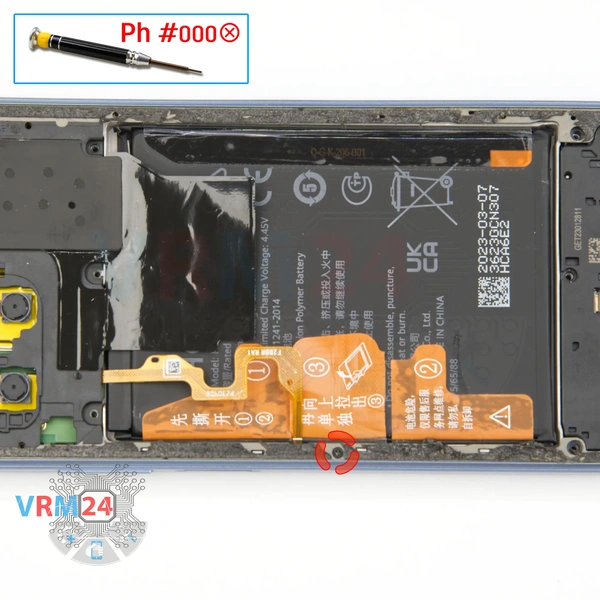

Et nous devons également retirer une vis, qui est difficile à remarquer, et qui maintient aussi la coque intermédiaire.

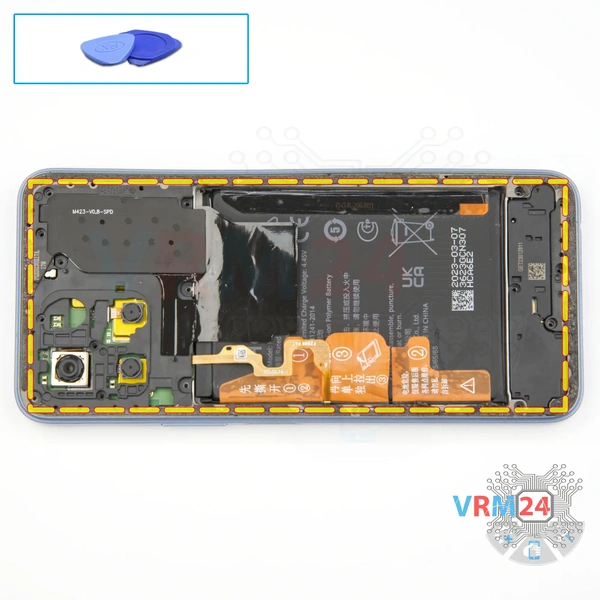

Donc, après avoir dévissé les vis, nous passons au détachement de la coque intermédiaire.

Au début, nous utilisons un film plastique fin, l'insérons dans l'espace entre le cadre de l'écran et la coque intermédiaire dans la zone du tiroir de carte, déclipsons quelques clips et ensuite nous pouvons utiliser un outil plus épais. Passez soigneusement l'outil le long du bord, déclipsez les clips, détachant ainsi la coque intermédiaire.

Comme toujours, nous devons être prudents autour des boutons latéraux, car ils sont physiquement situés là, et bien sûr nous devons être prudents sur les coins, car la coque est maintenue particulièrement fermement sur les coins.

Après avoir détaché la coque, nous devons déconnecter le connecteur du capteur d'empreintes digitales et nous pouvons retirer la coque intermédiaire.

Déconnectez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Honor X6 VNE-LX1 a une batterie HB496590EFW-F d'une capacité de 5000 mAh (également appelée batterie rechargeable).

Nous pouvons voir que nous avons une autre vis, qui est manifestement différente des précédentes, qui était auparavant cachée par la coque intermédiaire et qui maintient également la coque avec le haut-parleur et l'élément d'antenne.

Nous dévissons cette vis et la mettons de côté.

Et nous passons au détachement de la coque avec le haut-parleur. Accrochez soigneusement le bord et retirez la coque.

Seul le haut-parleur est situé sur la coque.

Nous pouvons déconnecter le connecteur du câble coaxial, déconnecter le connecteur du câble inter-cartes sur la sous-carte.

Et nous devons également retirer une vis qui maintient la sous-carte en place.

Comme nous pouvons le voir, beaucoup de vis sont différentes, elles doivent donc être placées séparément afin que rien ne se mélange.

Nous passons au détachement de la sous-carte. Trouvez le bon endroit où nous pouvons faire levier doucement, soulever et retirer la sous-carte.

La sous-carte comporte le port de chargement, le microphone, le port jack casque et d'autres éléments au verso.

Nous passons au détachement des caméras sur la carte mère.

D'abord, nous détachons les caméras arrière. Tenez-les légèrement pour que les caméras ne tombent pas et que nous ne les endommagions pas.

⚠️ La grande caméra arrière peut être collée au cadre de l'écran.

Ensuite, nous détachons la caméra frontale. Nous retirons soigneusement la caméra et la mettons de côté.

Nous déconnectons le connecteur du câble vers l'écran. Nous déconnectons le connecteur du câble coaxial.

Nous devons retirer une vis qui maintient la carte mère en place. Pour cela, nous utilisons également un tournevis Phillips d'un millimètre et demi.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

Et enfin, nous passons au détachement de la batterie, nous avons traditionnellement trois languettes marron qui doivent être dépliées. Ensuite, nous devons lire la description et faire tout ce qui est spécifié dans la description.

Et nous déplions les deux languettes sur les bords, qui doivent être tournées le plus possible sur le côté, et pour la languette, qui est située au milieu, nous devons tirer doucement vers le haut.

Donc, nous tirons soigneusement la languette vers le haut et retirons la batterie.

Sous la batterie, nous avons un revêtement transparent qui protège le câble de l'écran.

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le moteur de vibration, le câble coaxial et les boutons latéraux.
