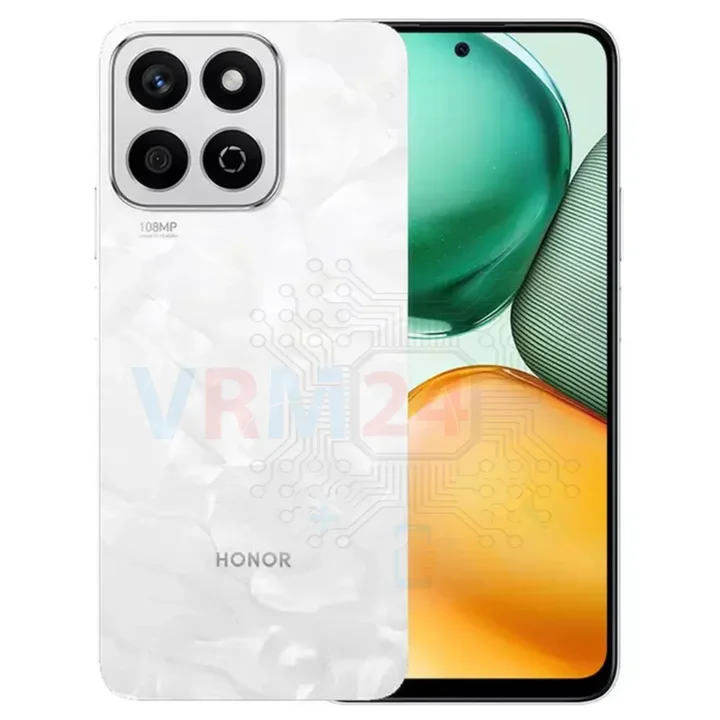

Démontage/Réparation de l'appareil mobile HONOR X7c (Honor X7c ALT-LX1) avec la description de chaque étape et l'ensemble d'outils requis.

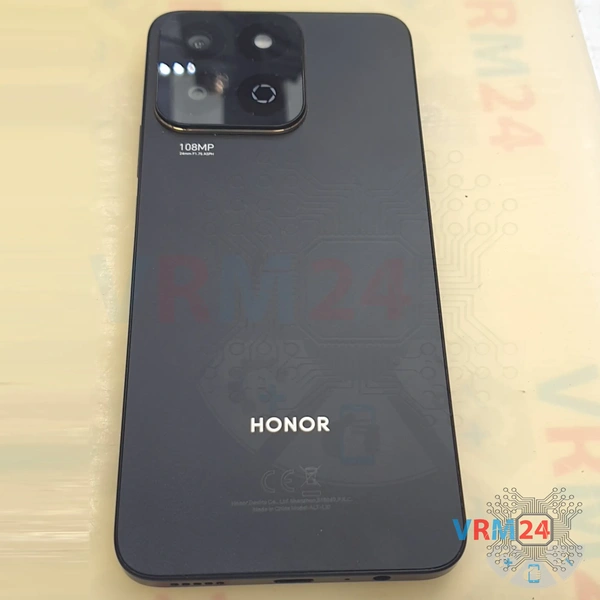

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

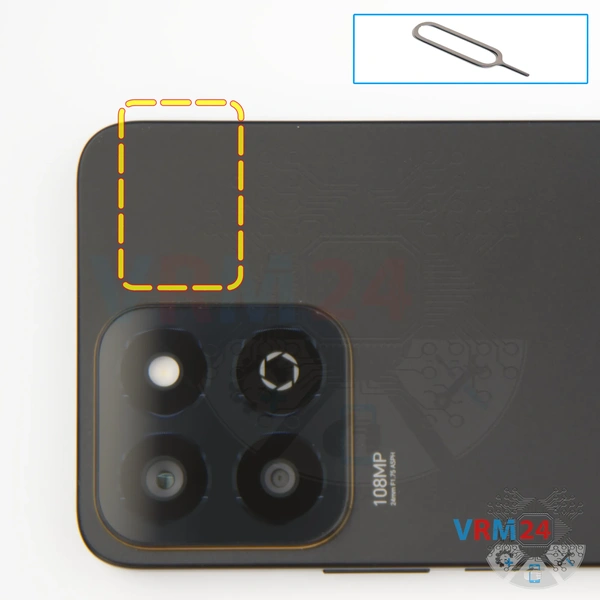

Tout d'abord, nous devons retirer le tiroir de la carte SIM.

Pour ce faire, utilisez l'outil d'éjection de SIM—insérez-le dans le petit trou et poussez doucement pour libérer le tiroir.

Ensuite, nous’devrons chauffer la coque arrière à environ 60°C (ou 140°F).

Pour cela, nous’utilisons un tapis chauffant, mais vous pouvez aussi utiliser un pistolet thermique ou un sèche-cheveux si nécessaire.

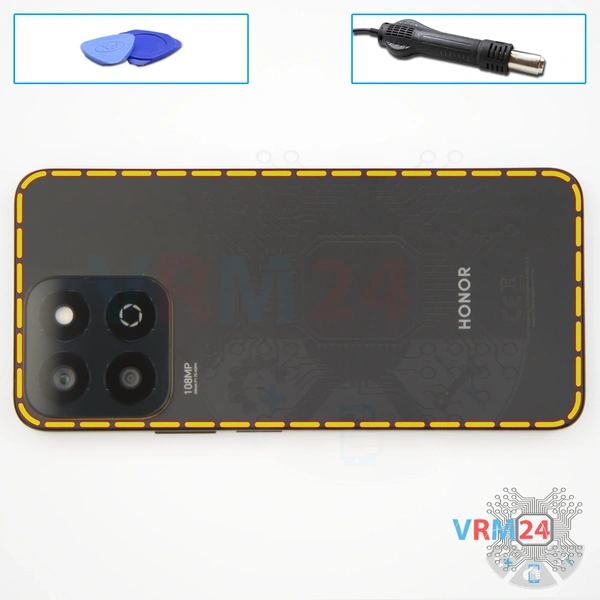

Après avoir chauffé l'arrière pendant 5 à 7 minutes, nous pouvons commencer à retirer la coque arrière.

Pour ce faire, utilisez un film plastique fin—quelque chose comme un protecteur d'écran ou même un morceau de film de papeterie fera l'affaire.

Insérez-le dans l'espace entre la coque intermédiaire et la coque arrière, et faites-le glisser délicatement le long des bords pour couper l'adhésif.

Assurez-vous d'être extrêmement prudent autour des boutons latéraux—il y a’un câble flexible de capteur d'empreintes digitales dans cette zone.

⚠️ Faites également attention autour du module de caméra pour ne pas’endommager les lentilles.

Soulevez délicatement la coque arrière—notez qu'il y a’de l'adhésif supplémentaire autour de la zone de la caméra.

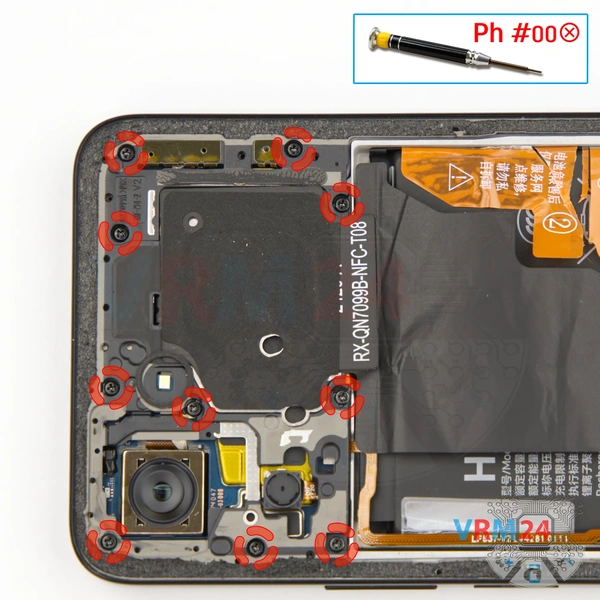

Les lentilles protégées, nous pouvons passer au retrait des dix vis.

Pour retirer les vis, nous’utilisons un tournevis Phillips 1.5 mm (Phillips #000).

Au fur et à mesure que nous retirons les vis, nous’les placerons sur un tapis magnétique ou une surface désignée, en les gardant organisées par emplacement pour faciliter le remontage.

Pour plus de clarté, il’est judicieux de séparer les vis des sections supérieure et inférieure.

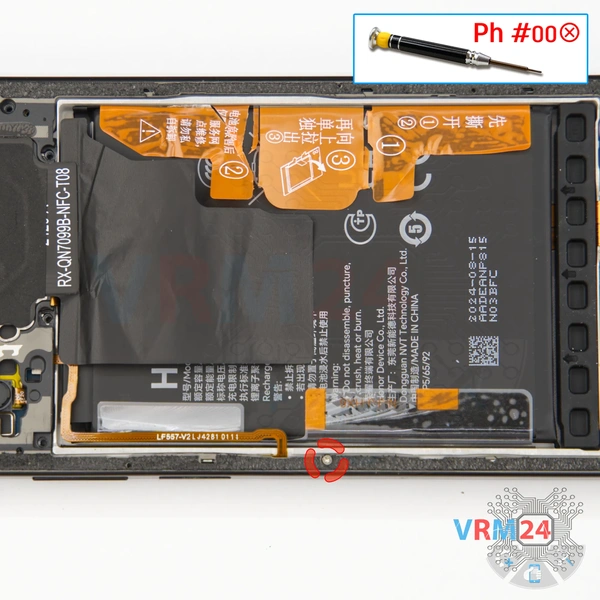

Utilisez un tournevis Phillips (taille 1.5 mm, PH #000) pour retirer la petite vis argentée située au centre.

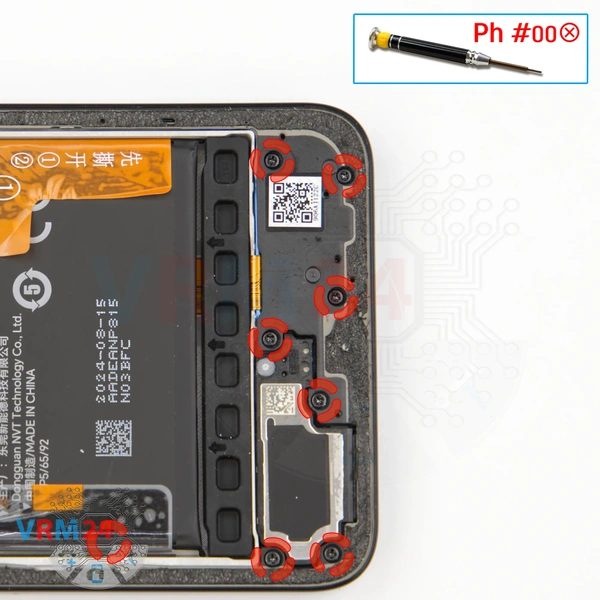

Pour retirer les sept vis du bas, nous’utilisons un tournevis Phillips 1.5 mm (Phillips #000).

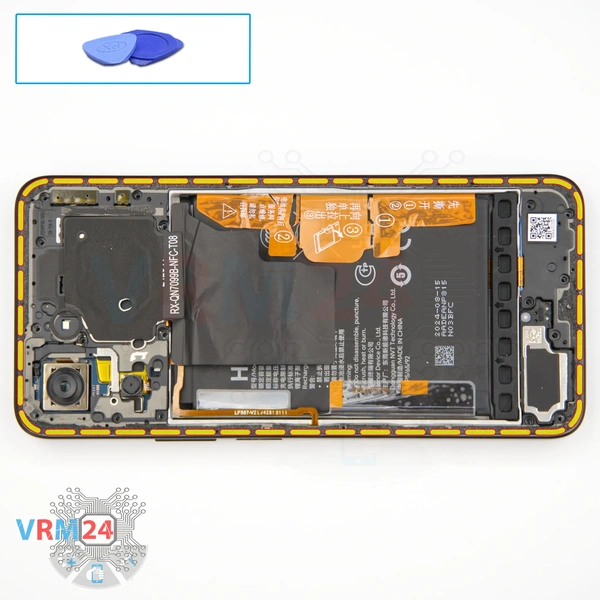

Une fois toutes les vis retirées, nous’passerons au détachement du châssis intermédiaire.

Commencez par insérer un film plastique fin dans l'espace entre le châssis intermédiaire et le cadre de l'écran—commencez près de la zone du tiroir de carte SIM.

Libérez quelques clips, puis passez à un outil légèrement plus épais pour continuer à séparer le cadre.

Comme toujours, soyez extrêmement prudent dans les coins, car ils ont tendance à tenir fermement.

Faites également attention aux bords de l'écran pour éviter tout dommage.

⚠️ Notez que ce châssis intermédiaire est en plus collé le long des bords, alors prenez votre temps pour le séparer afin d'éviter d'endommager le câble flexible du capteur d'empreintes digitales en dessous.

Une fois le châssis intermédiaire desserré, retournez-le délicatement pour accéder et débrancher les connecteurs.

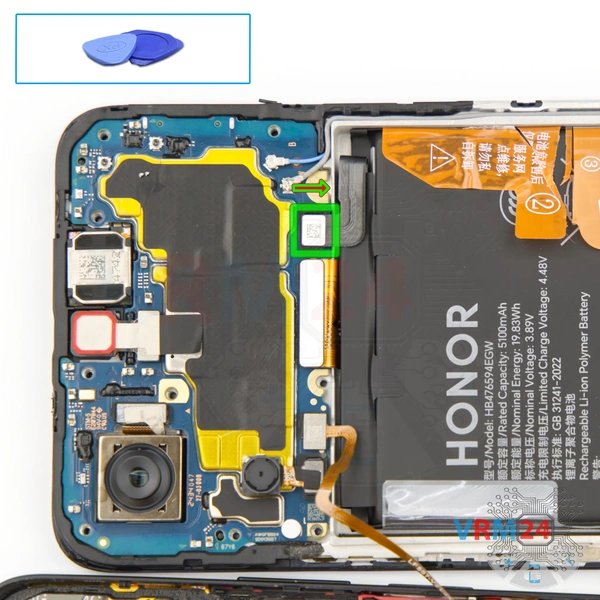

Commencez par débrancher le connecteur de la batterie à l'aide d'un outil en plastique (non métallique).

ℹ️ Le modèle Honor X7c ALT-LX1 a une batterie HB476594EGW d'une capacité de 5100 mAh (aussi appelée batterie rechargeable).

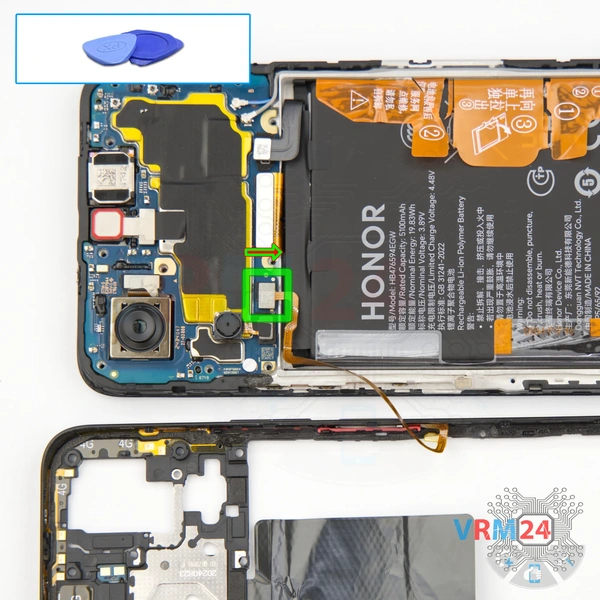

Ensuite, débranchez le connecteur du capteur d'empreintes digitales situé sur le châssis intermédiaire et mettez le cadre de côté.

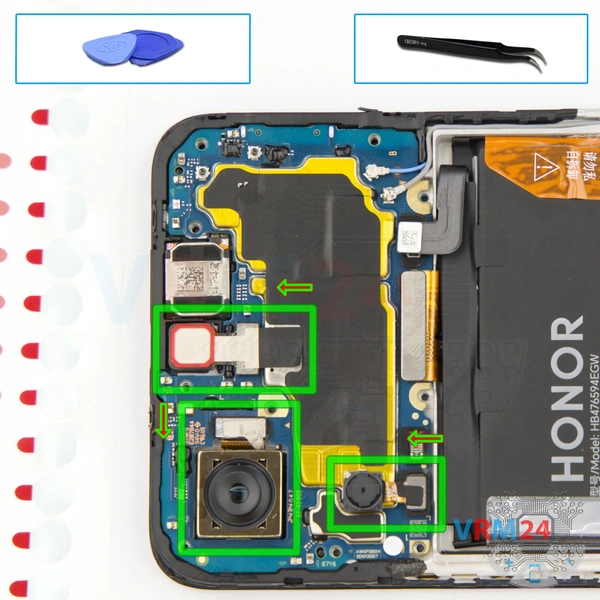

Ensuite, nous passons à la carte mère. D'abord, déconnectez soigneusement la caméra frontale et décollez le pad thermique qui la recouvre.

Il est également judicieux de couvrir l'objectif de la caméra avec un film protecteur pour éviter les traces ou les rayures.

Une fois qu'elle’ est protégée, mettez la caméra frontale de côté.

Faites de même pour les caméras arrière, et mettez-les également de côté.

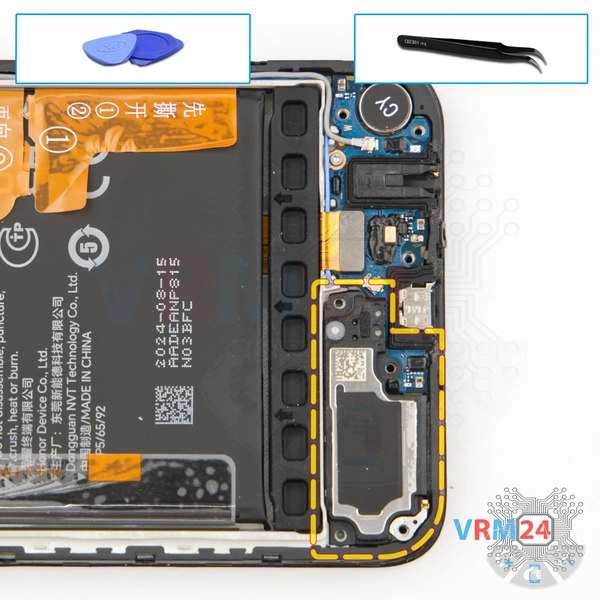

Ensuite, nous’ allons retirer le module haut-parleur en bas. Faites-le doucement levier sur un bord et soulevez-le.

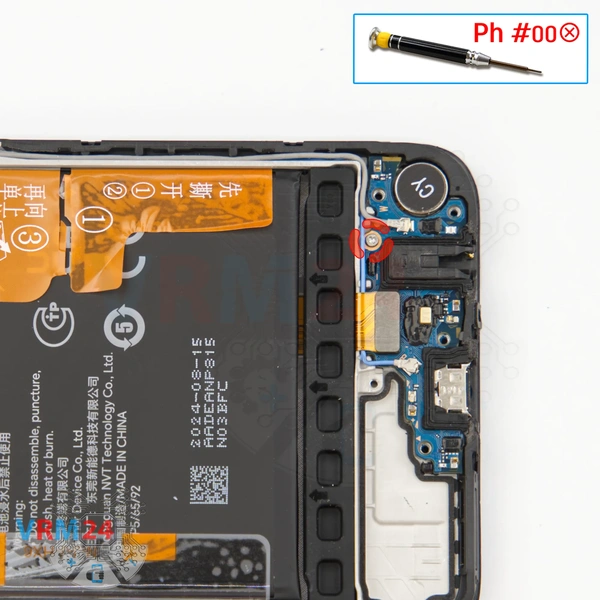

À ce stade, nous devons retirer une petite vis argentée qui fixe la carte fille.

Encore une fois, utilisez le tournevis 1.5 mm Phillips.

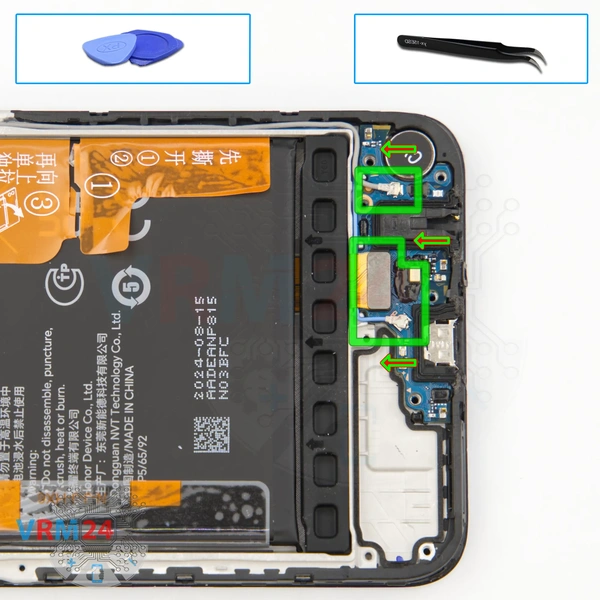

Nous déconnectons le câble flexible d'interconnexion, débranchons le connecteur du câble coaxial et libérons le câble lui-même.

Ensuite, déconnectez le deuxième câble coaxial.

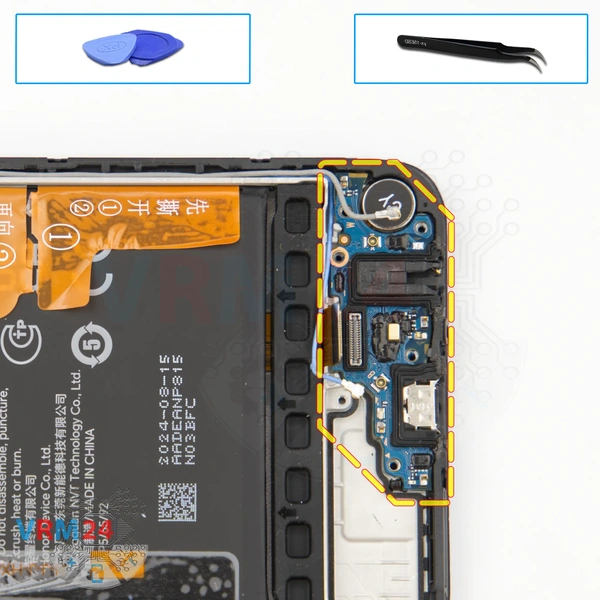

Faites soigneusement levier sur la carte fille à partir du bord et retirez-la.

Comme nous pouvons le voir, la carte fille abrite le port de charge, le microphone, le port jack casque et d'autres composants au verso.

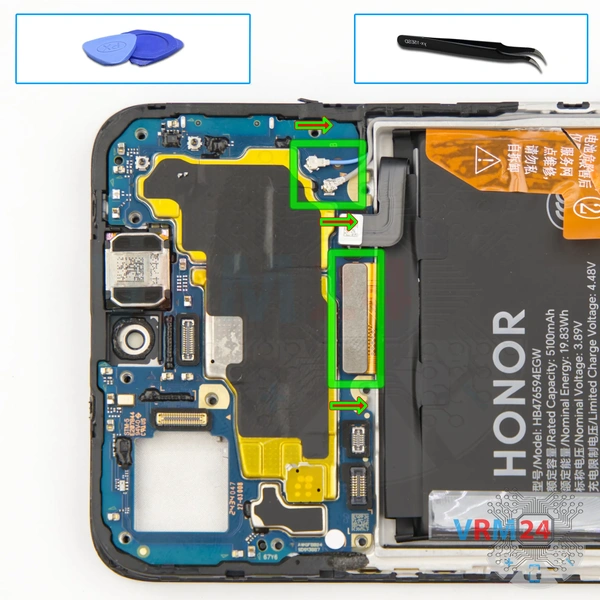

Maintenant, nous pouvons commencer à déconnecter les connecteurs restants : détachez le câble flexible d'interconnexion - le câble d'affichage, et les deux connecteurs de câble coaxial.

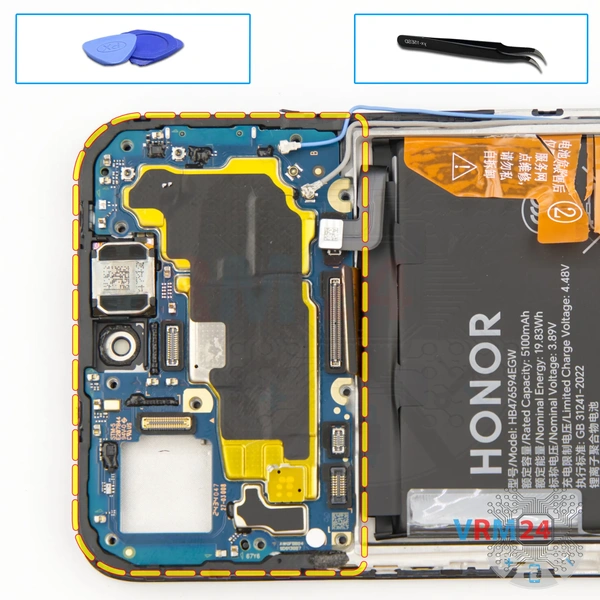

Et nous pouvons retirer la carte mère. Trouvez un endroit sûr pour la faire doucement levier sur le bord, soulevez-la et retirez-la.

Gardez à l'esprit que la pâte thermique peut la maintenir légèrement en place par le dessous, ce qui est normal.

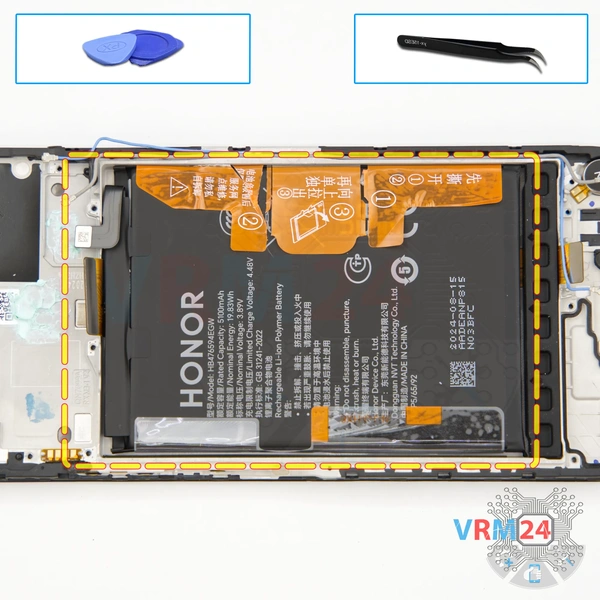

Enfin, nous’ allons retirer la batterie.

Repliez les languettes de traction brunes et vérifiez les instructions imprimées sur l'ordre dans lequel les tirer. En suivant le guide, tirez la languette centrale vers le haut pour détacher la batterie en toute sécurité.

Sous la batterie, vous’ trouverez une couche adhésive transparente qui protège le câble flexible d'interconnexion.

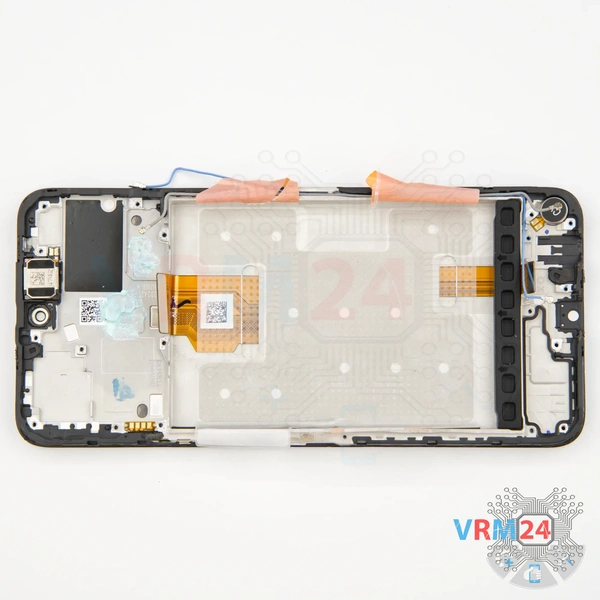

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le moteur de vibration et les câbles.
