Outils recommandés
Pistolet thermique
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

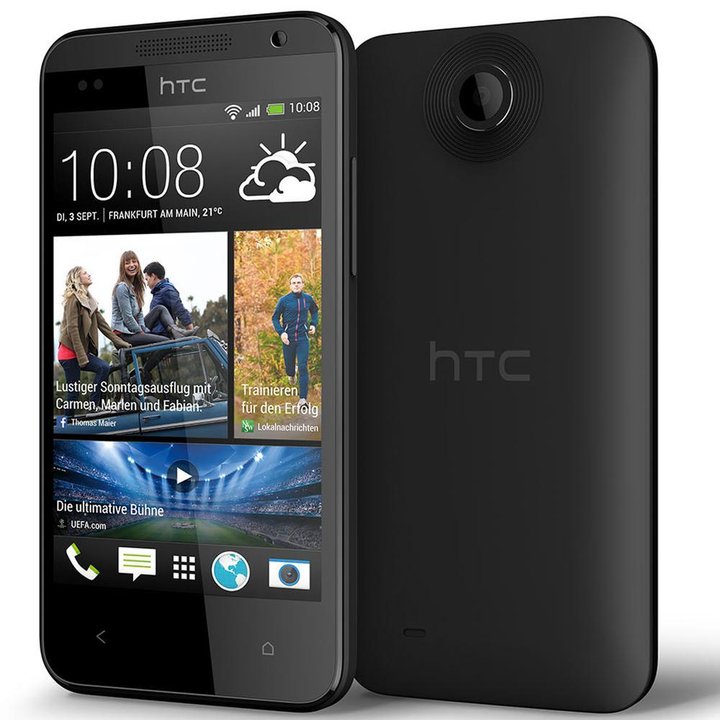

Démontage/Réparation de l'appareil mobile HTC Desire 300 (HTC Desire 300 0P6A100 \ HTC Zara mini) avec la description de chaque étape et l'ensemble d'outils requis.
4743
Vues
1
J'aime
—
Partager
13
Questions

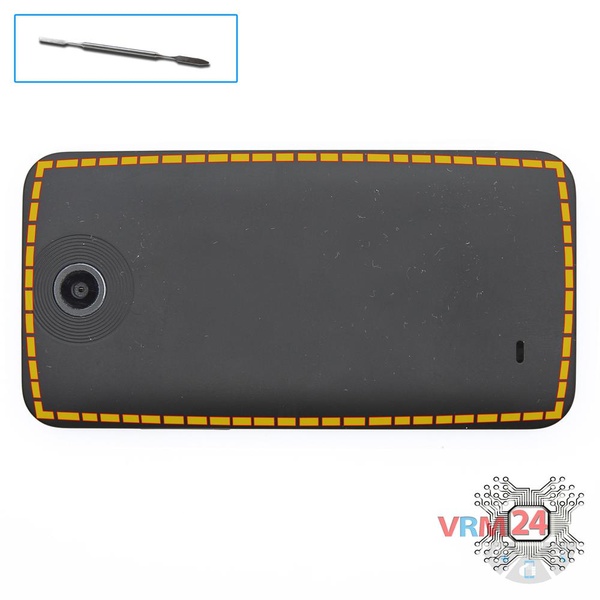

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.

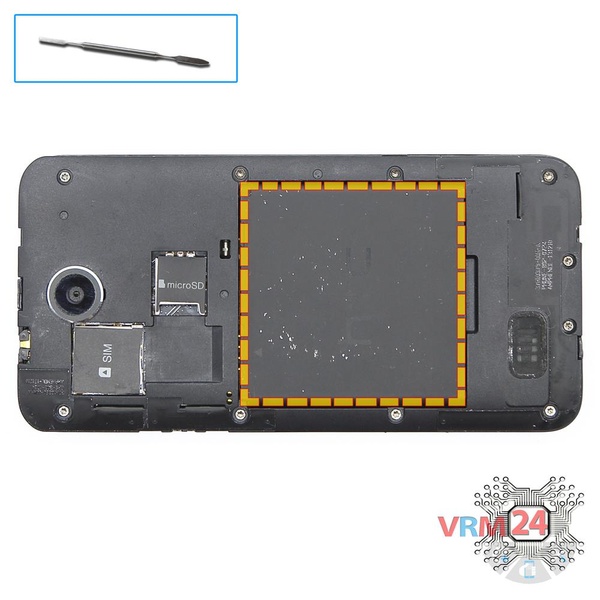

Retirez la batterie
Soulevez et retirez la batterie.

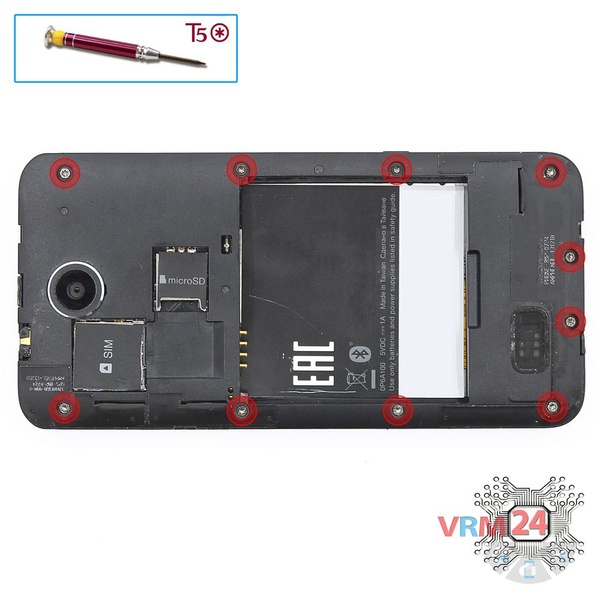

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 10 vis dans le châssis du téléphone.
Étape 4.

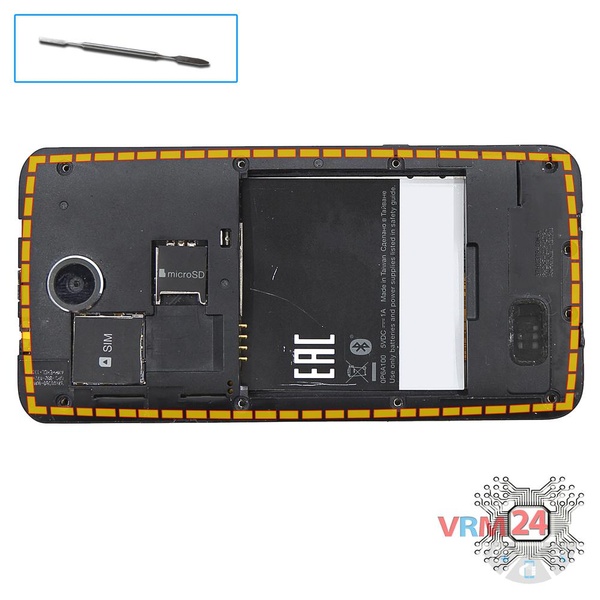

Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

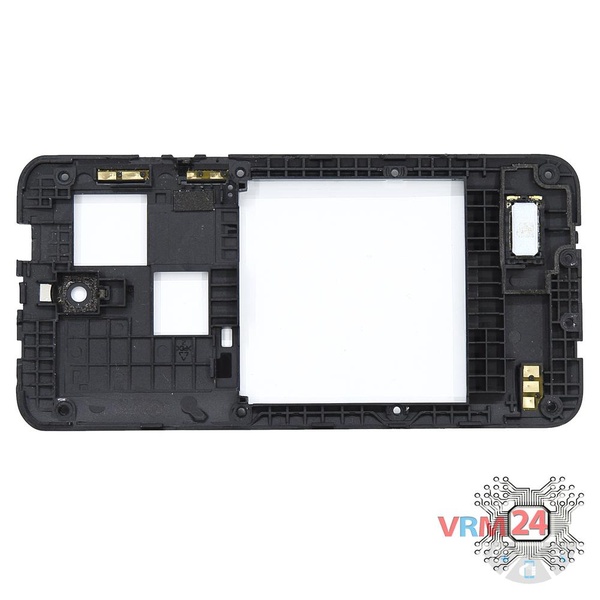

Étape 5.
Dans la coque intermédiaire
Le châssis intermédiaire avec le buzzer (haut-parleur).

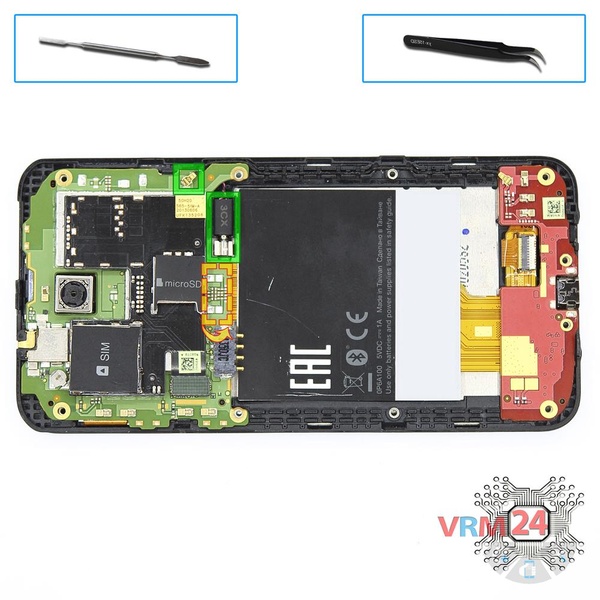

Étape 6.
Retirez le moteur de vibration
Débranchez les connecteurs de la carte mère et soulevez le moteur de vibration.
Étape 7.
Retirez la carte fille
Retournez la carte mère, déconnectez le connecteur de l'intérieur et retirez la carte.

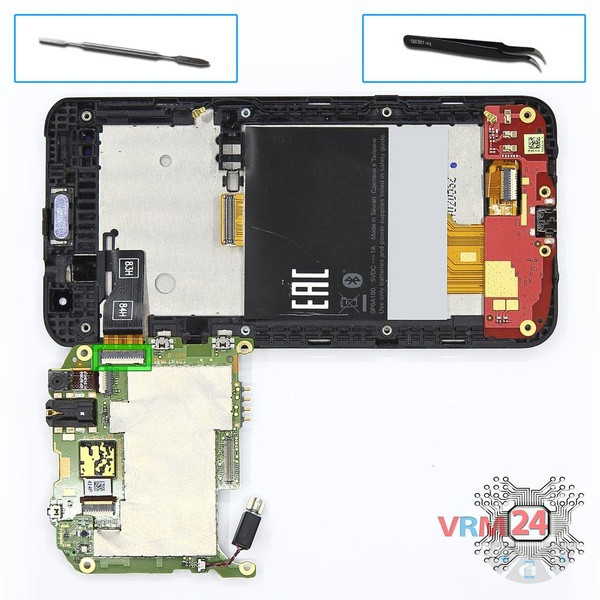

Étape 8.

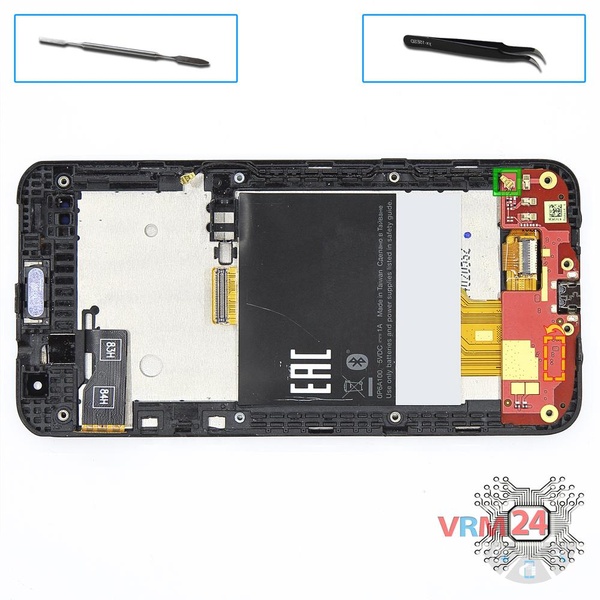

Retirez la carte fille
Déconnectez les connecteurs sur la carte mère inférieure et le connecteur du câble inter-cartes de l'intérieur et retirez la carte.

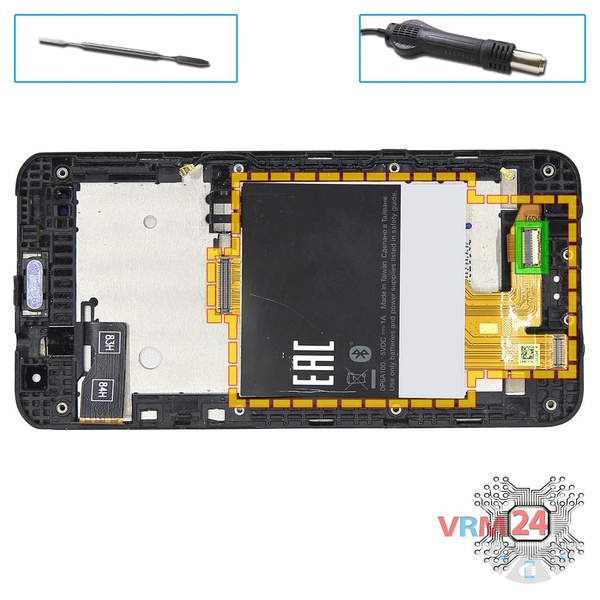

Étape 9.
Retirez la nappe d'interconnexion
Déconnectez le connecteur, décollez l'étiquette & le câble inter-cartes.
⚠ Attention !
Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

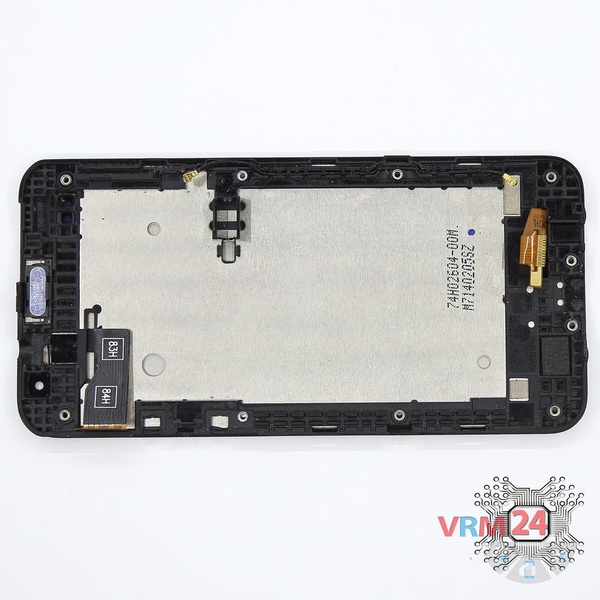

Étape 10.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
