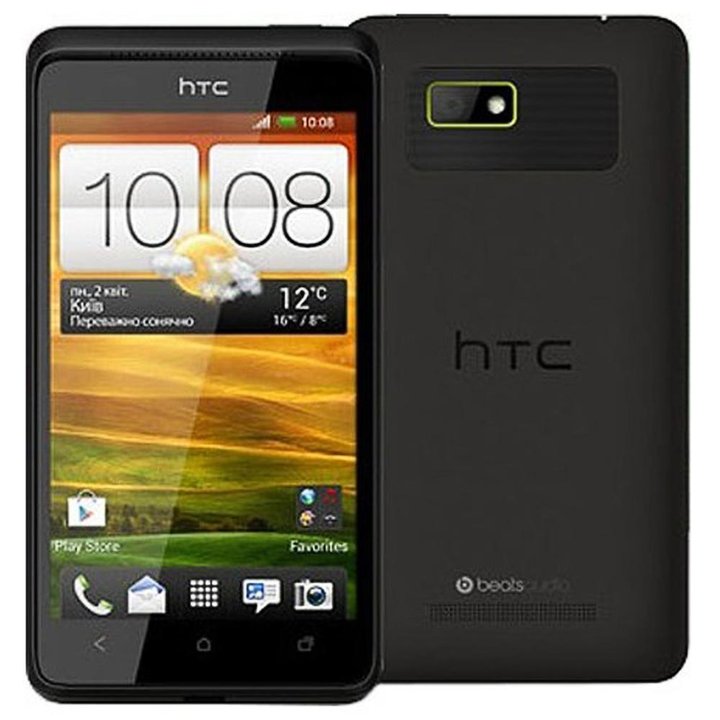

Démontage/Réparation de l'appareil mobile HTC Desire 400 (HTC Desire 400 PM60120) avec la description de chaque étape et l'ensemble d'outils requis.

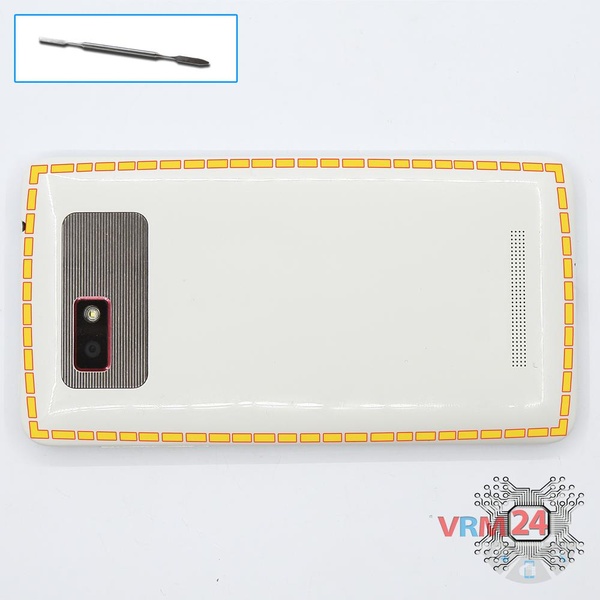

Ouvrez la coque arrière.

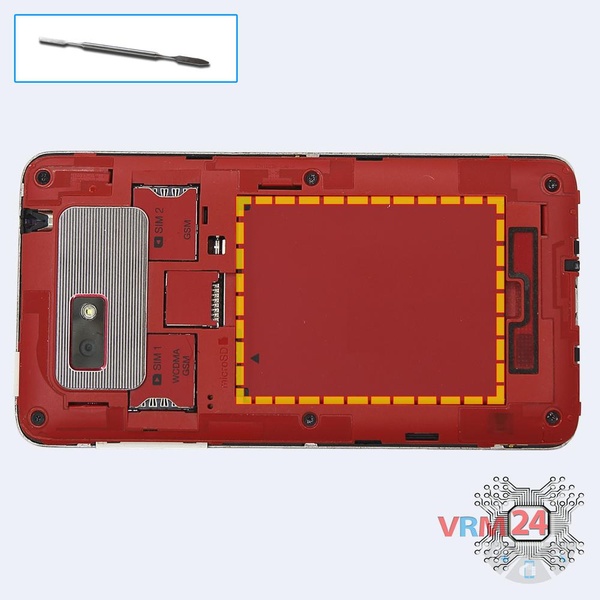

Soulevez et retirez la batterie.

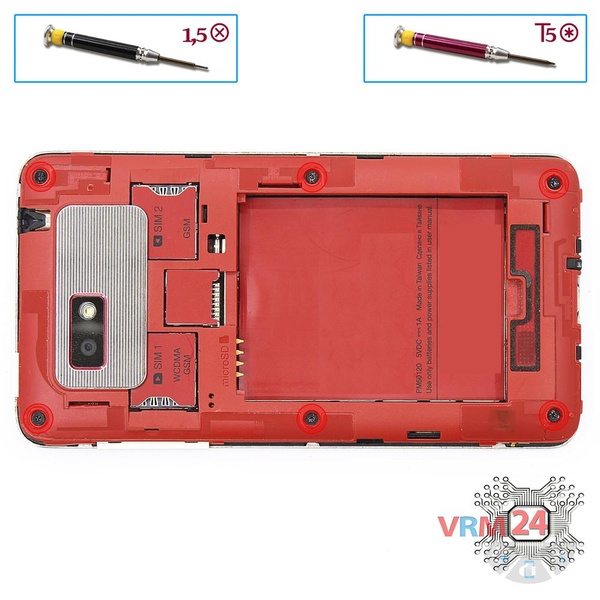

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons et à l'aide d'un tournevis (hex T5), dévissez les 4 boulons dans le châssis du téléphone.

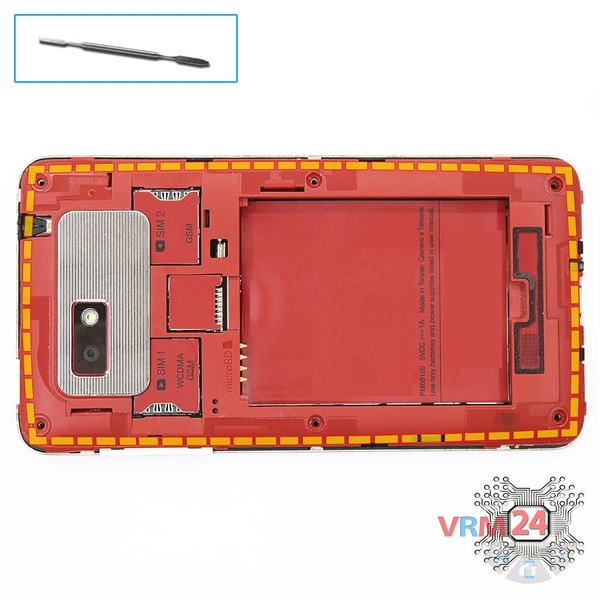

Faites levier et retirez le cadre intermédiaire.

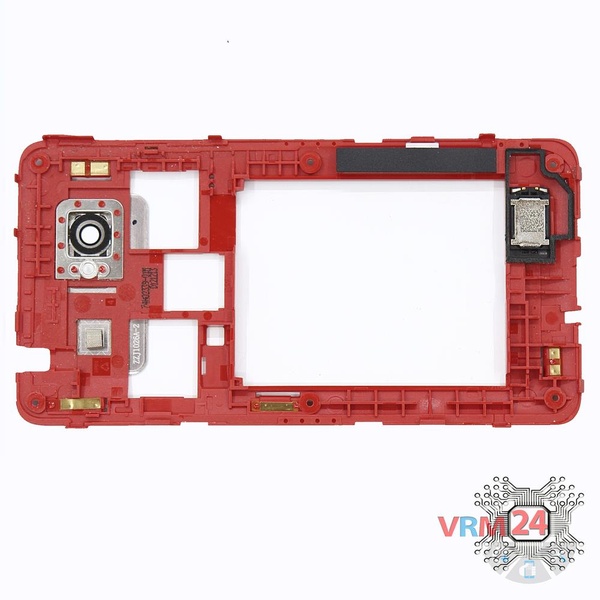

Le châssis intermédiaire avec buzzer (haut-parleur).

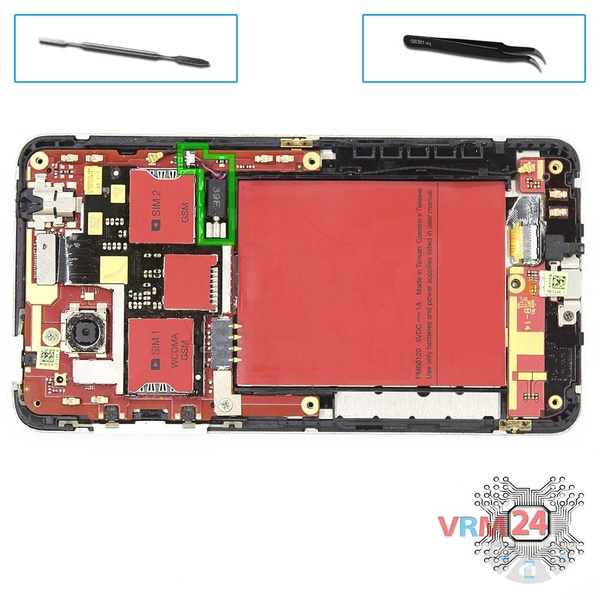

Déconnectez le connecteur sur la carte mère et faites levier & retirez le moteur de vibration.

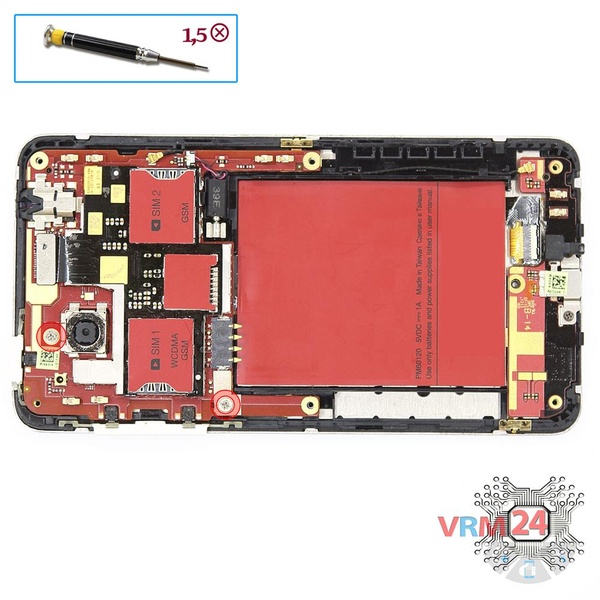

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

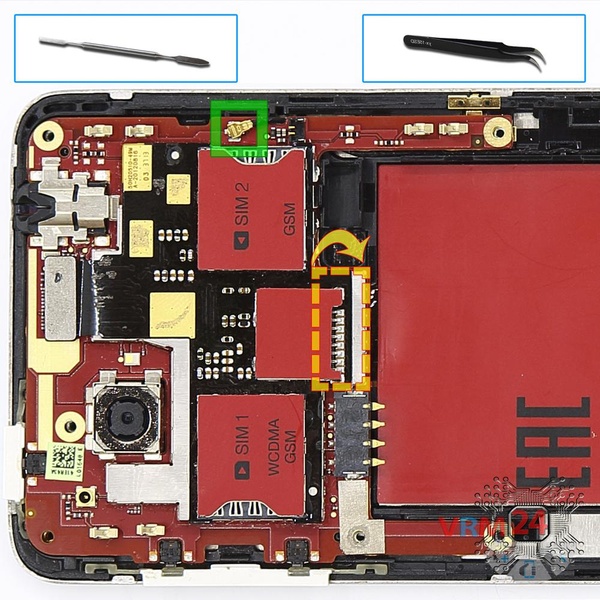

Débranchez les connecteurs sur la carte mère.

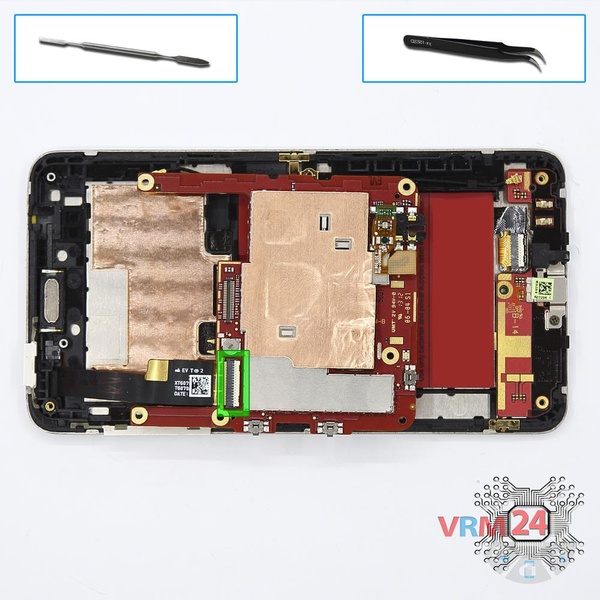

Retournez la carte, débranchez le connecteur de l'intérieur et retirez-le.

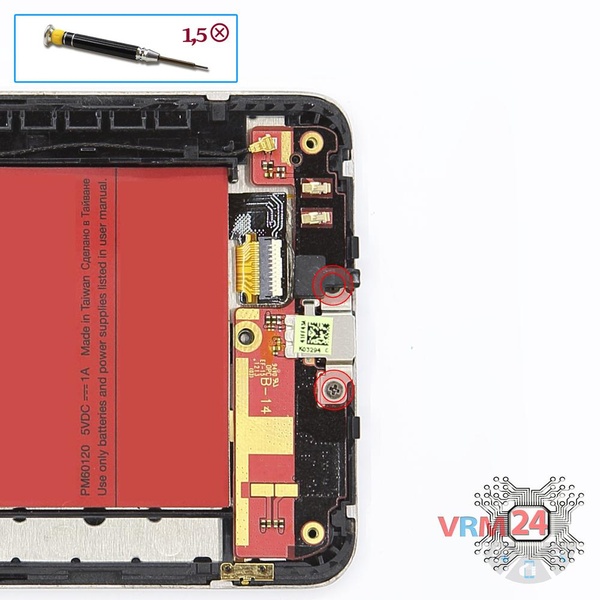

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons dans la carte mère inférieure. Retirez le cache du microphone.

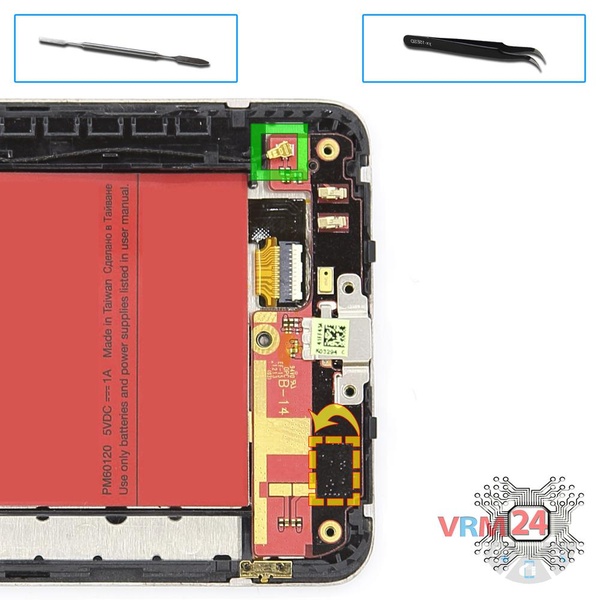

Déconnectez les connecteurs du câble inter-cartes et du câble coaxial de l'intérieur et retirez la carte mère inférieure.

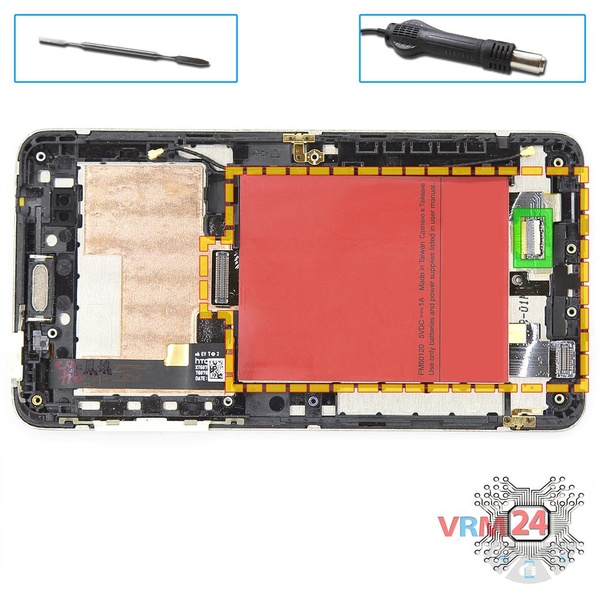

Déconnectez le connecteur, décollez l'étiquette et le câble inter-cartes.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

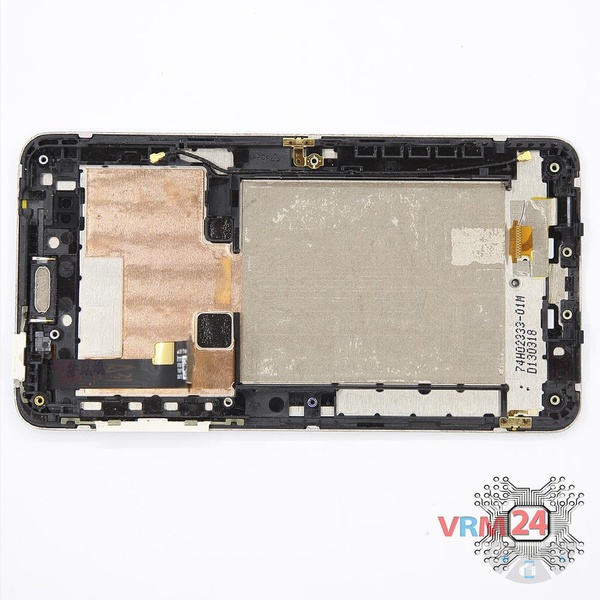

Pièces dans le châssis du module d'affichage.
