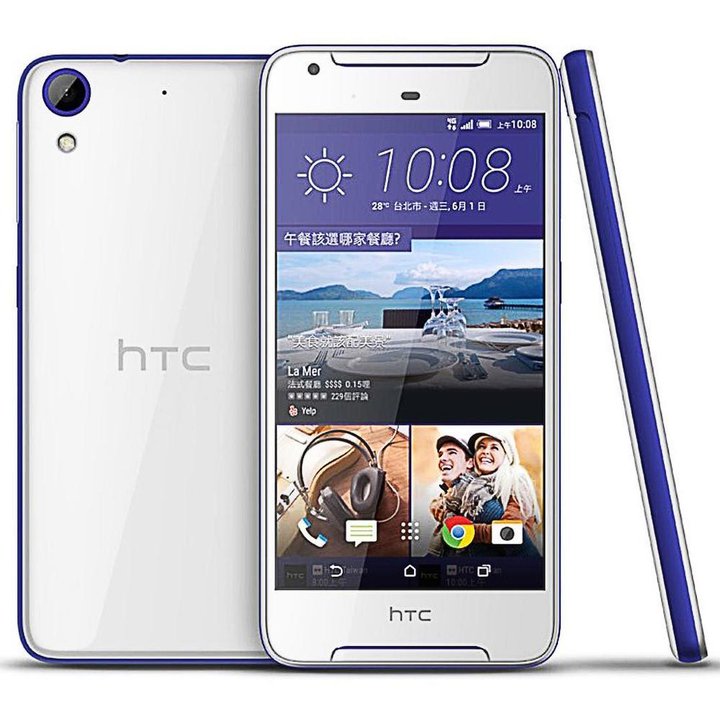

Démontage/Réparation de l'appareil mobile HTC Desire 628 (HTC Desire 628 2PVG200) avec la description de chaque étape et l'ensemble d'outils requis.

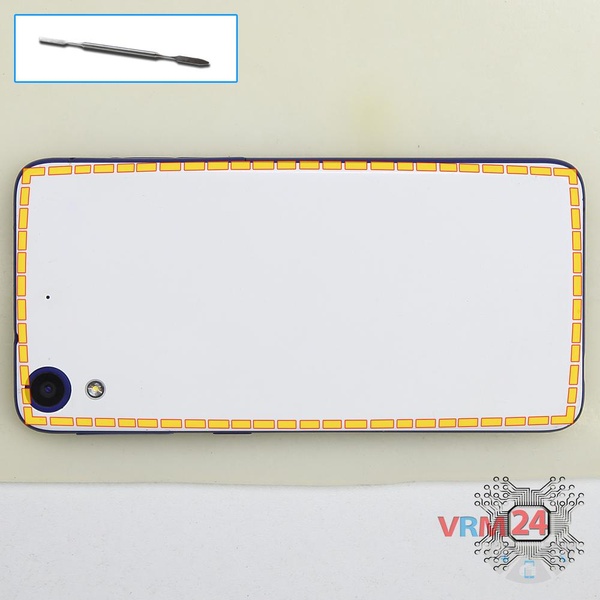

Ouvrez la coque arrière.

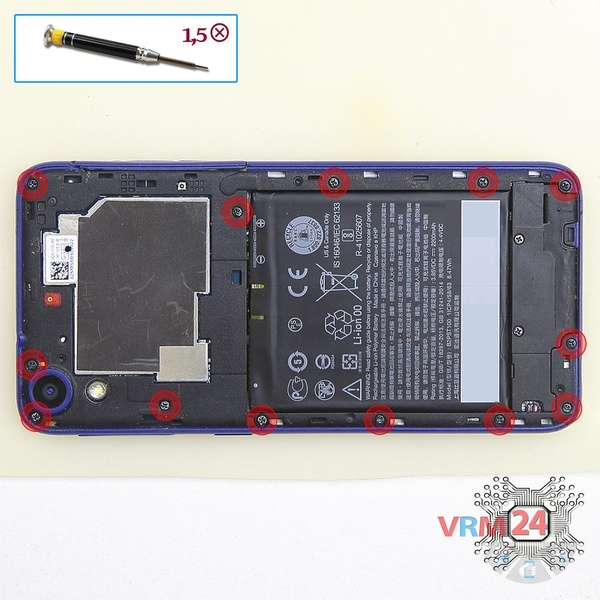

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 13 vis dans le châssis du téléphone.

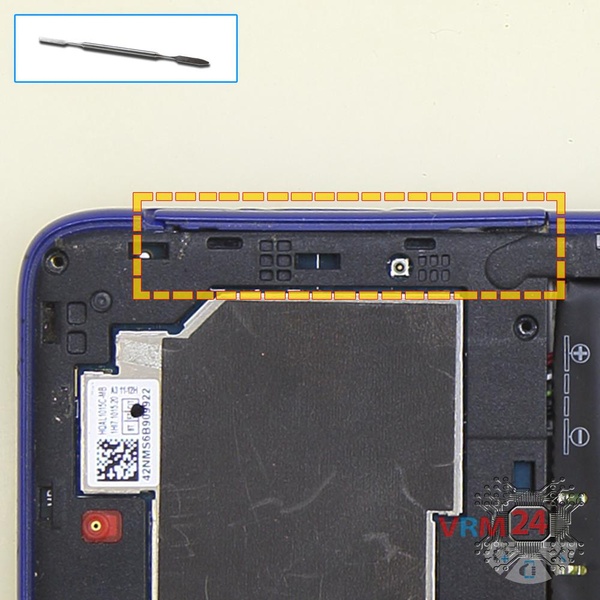

À l'aide de l'outil d'extraction, ouvrez les tiroirs de carte SIM et retirez-les.

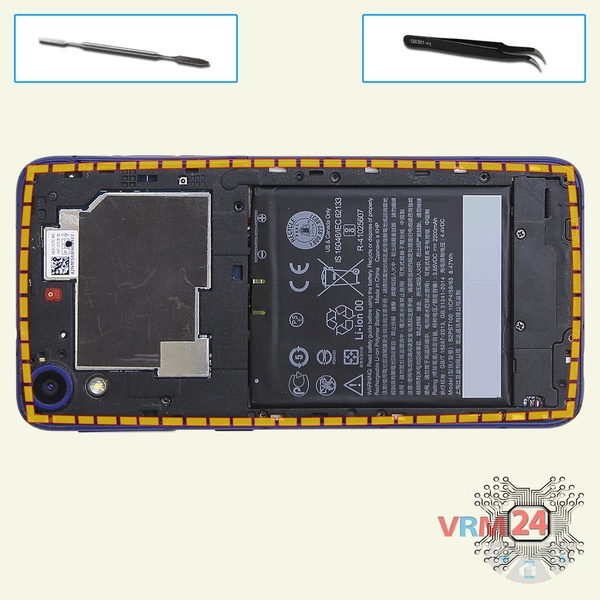

Faites levier et retirez le cadre intermédiaire.

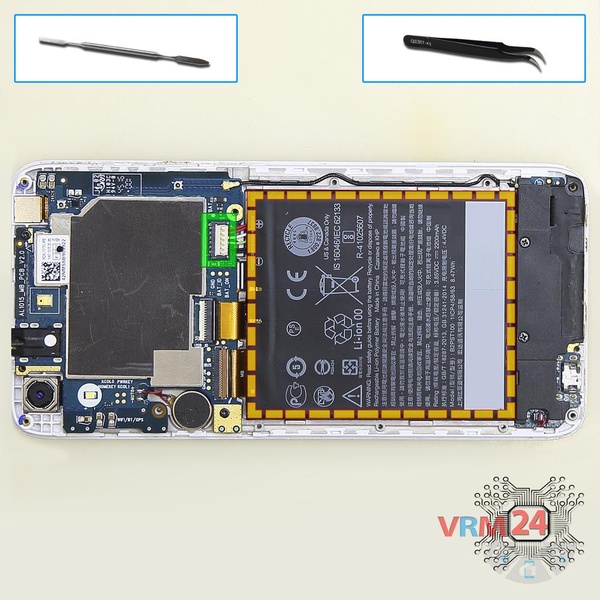

Débranchez le connecteur sur la carte mère et retirez la batterie.

À l'aide d'un tournevis (hex T5), dévissez les 2 boulons dans la partie inférieure.

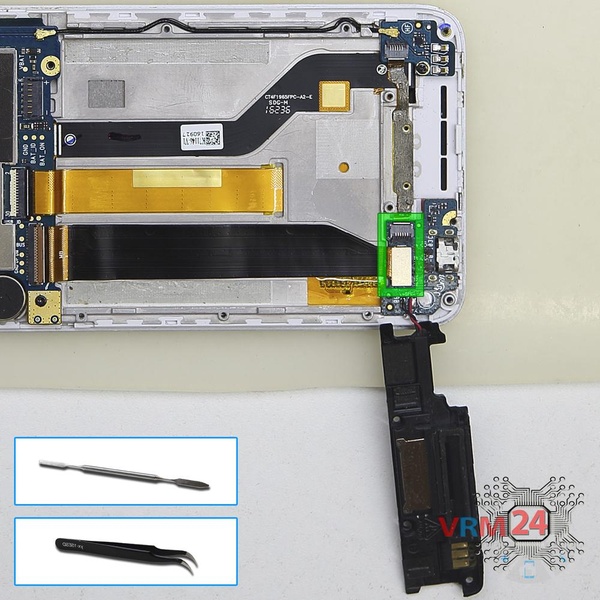

Retournez l'ensemble buzzer (haut-parleur). Débranchez les connecteurs sur la carte mère et retirez la carte.

  ⚠ Avertissement !

Les fils du haut-parleur sont soudés à la carte mère.

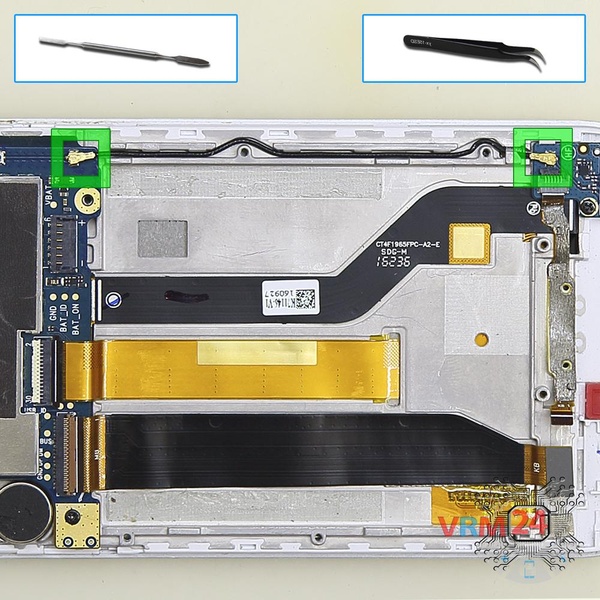

Déconnectez les connecteurs et retirez le câble coaxial.

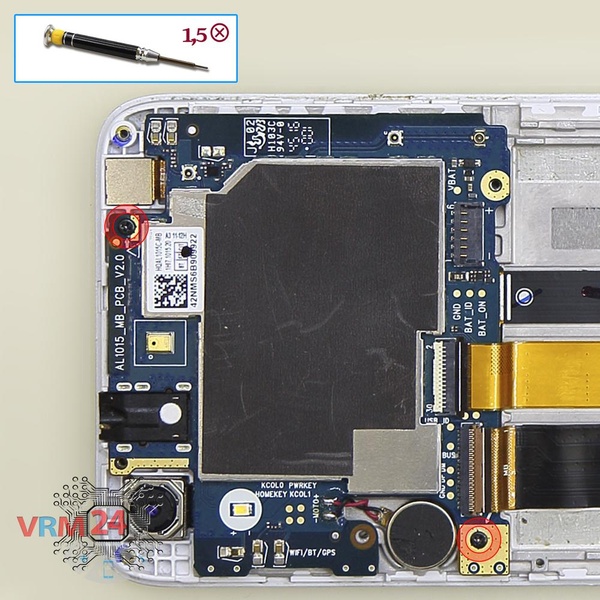

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

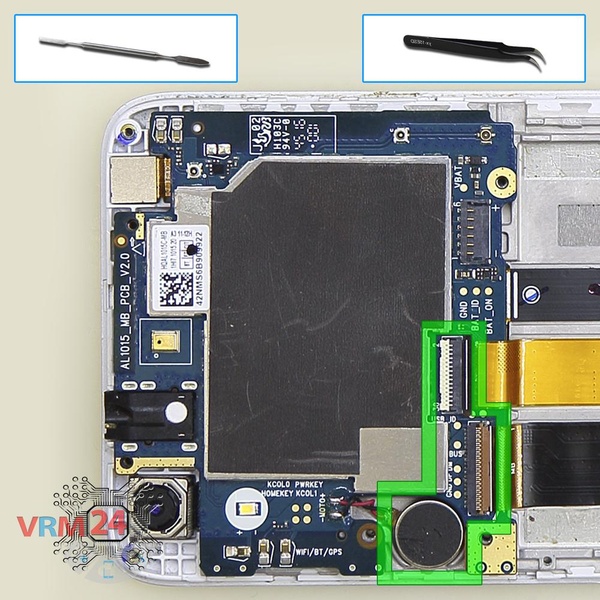

Débranchez les connecteurs de la carte mère et soulevez le moteur de vibration.

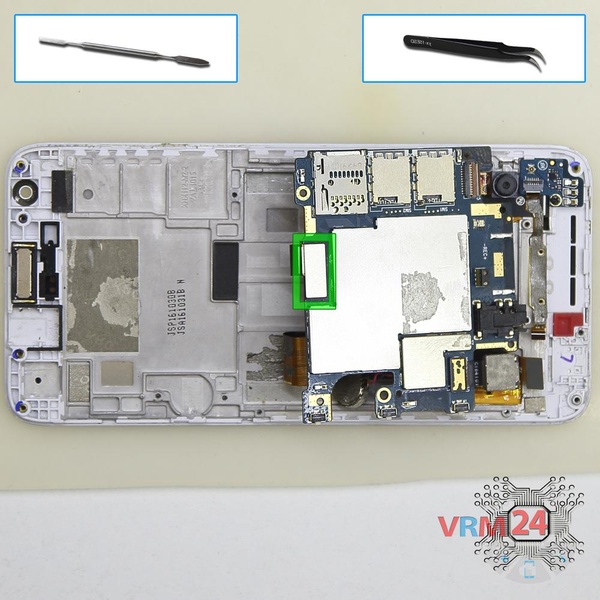

Retournez la carte mère, débranchez le connecteur du câble inter-cartes de l'intérieur et retirez la carte.

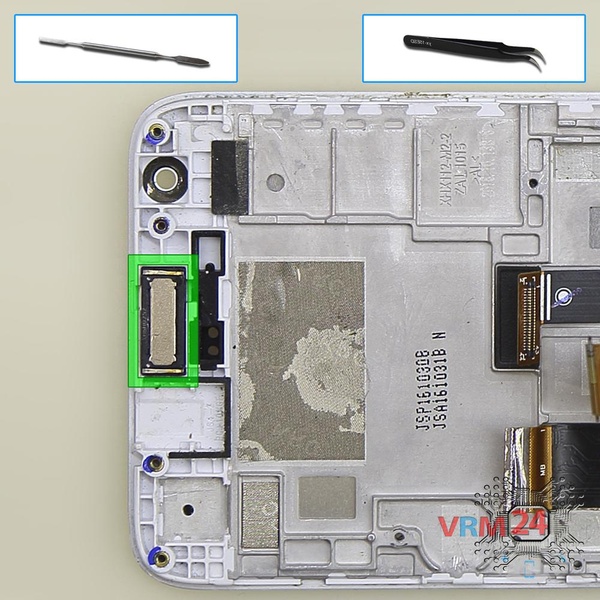

Faites levier et retirez l'écouteur (haut-parleur).

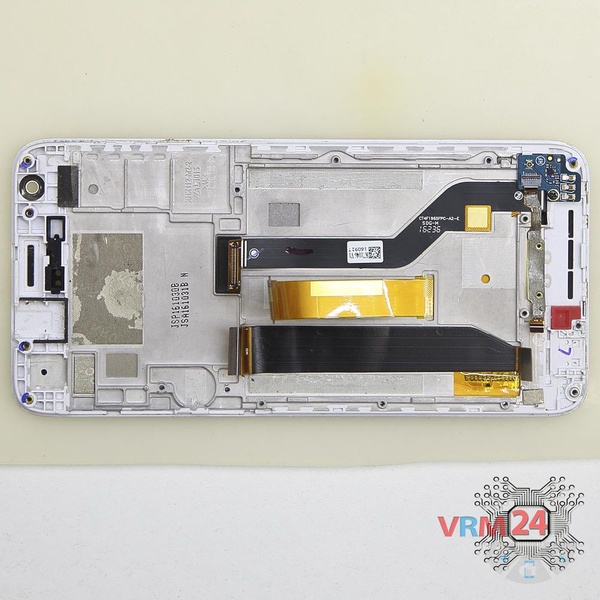

Pièces dans le châssis du module d'affichage.
