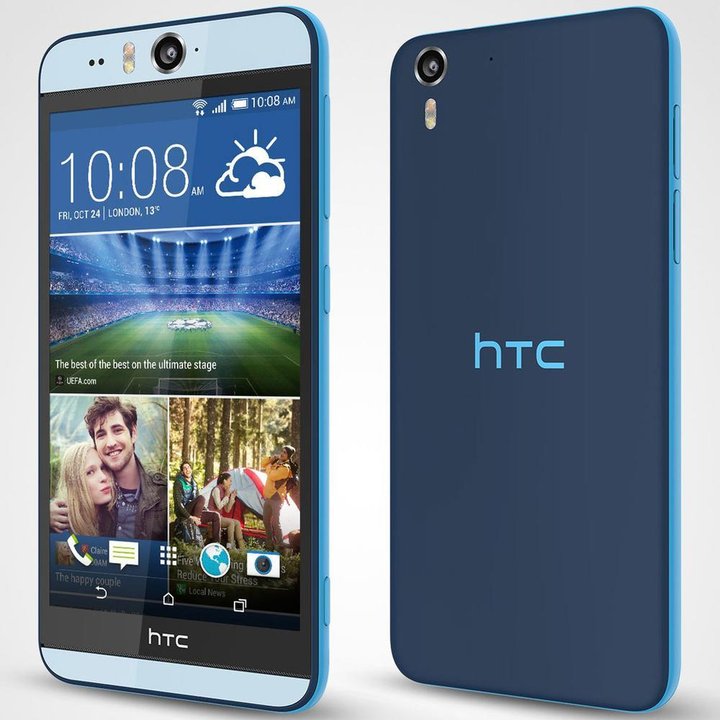

Démontage/Réparation de l'appareil mobile HTC Desire Eye (HTC Desire Eye OPFH110 M910n) avec la description de chaque étape et l'ensemble d'outils requis.

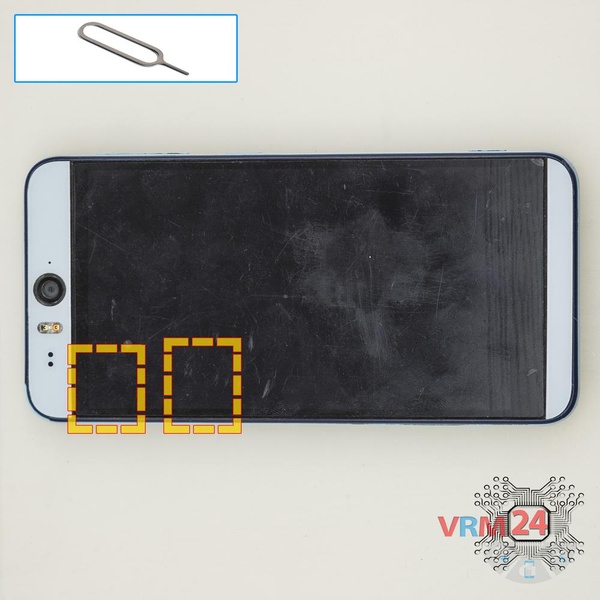

À l'aide de l'outil clé, ouvrez les tiroirs de carte SIM et de carte MMC et retirez-les.

⚠ Avertissement !

Ne forcez pas trop, cela pourrait causer des dommages.

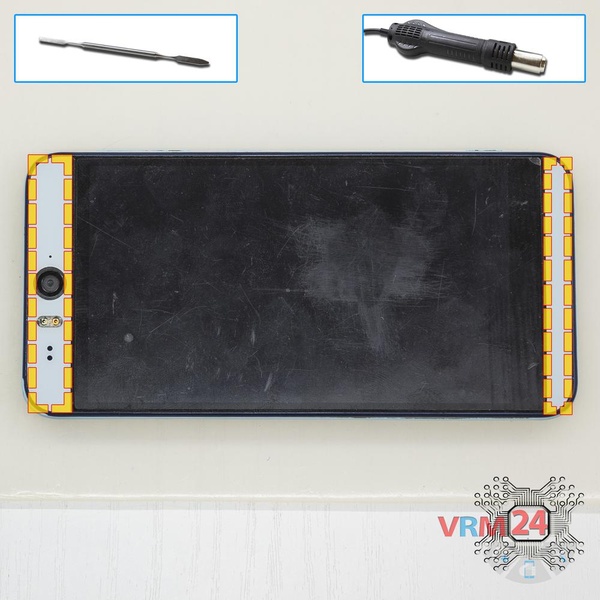

Décollez les caches qui cachent les boulons.

⚠ Avertissement !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer avec précaution afin de ne pas endommager la surface de l'appareil.

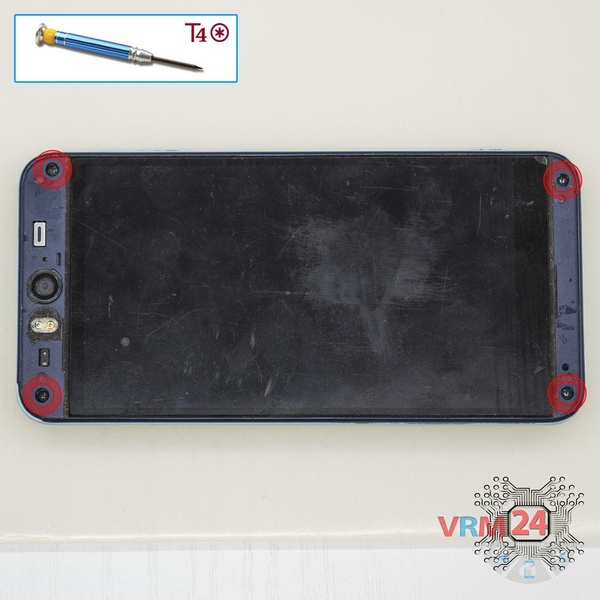

À l'aide d'un tournevis (hex T4), dévissez 4 vis fixant le module d'affichage.

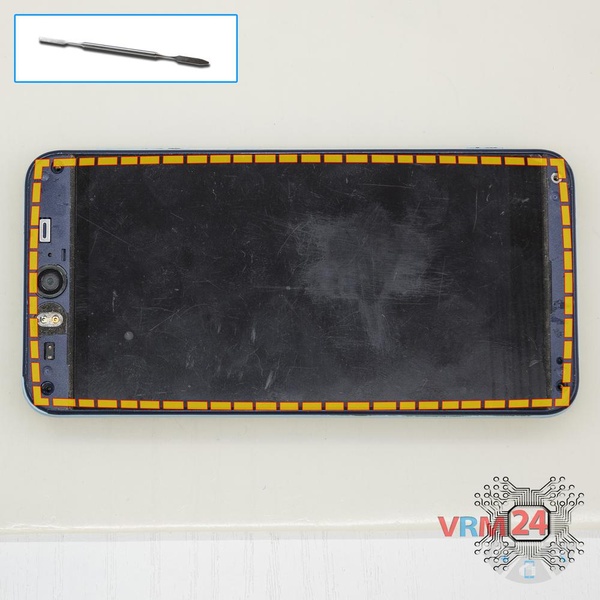

Séparez l'écran et retournez-le.

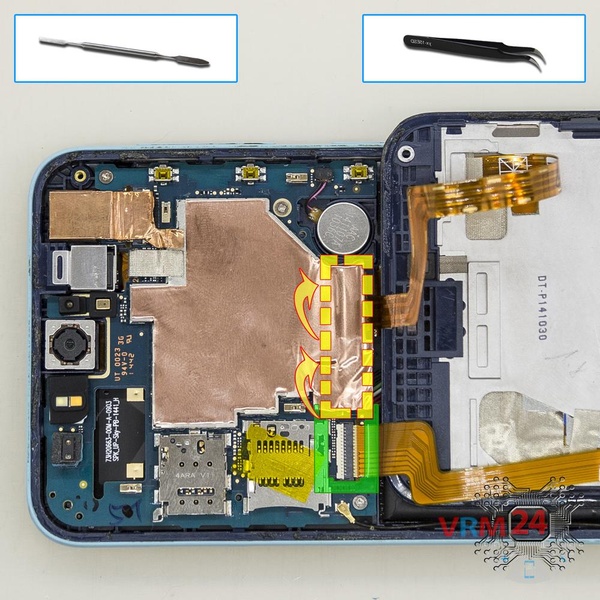

Débranchez les connecteurs et retirez l'écran.

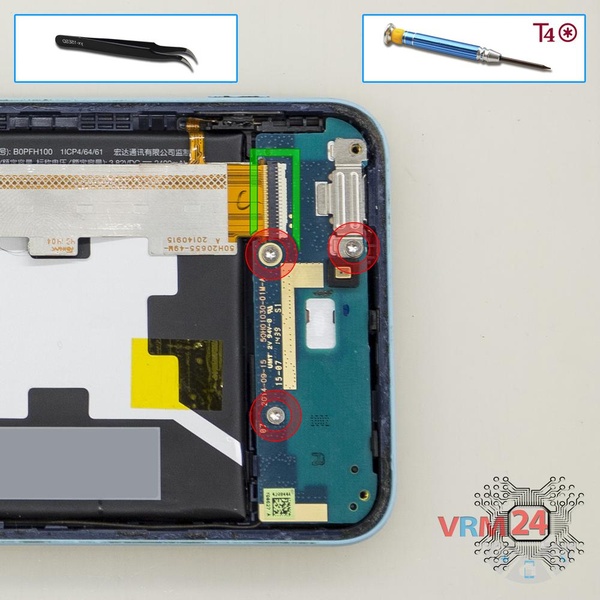

À l'aide d'un tournevis (hex T4), dévissez 3 les vis dans la partie inférieure et débranchez le connecteur de la nappe inter-cartes.

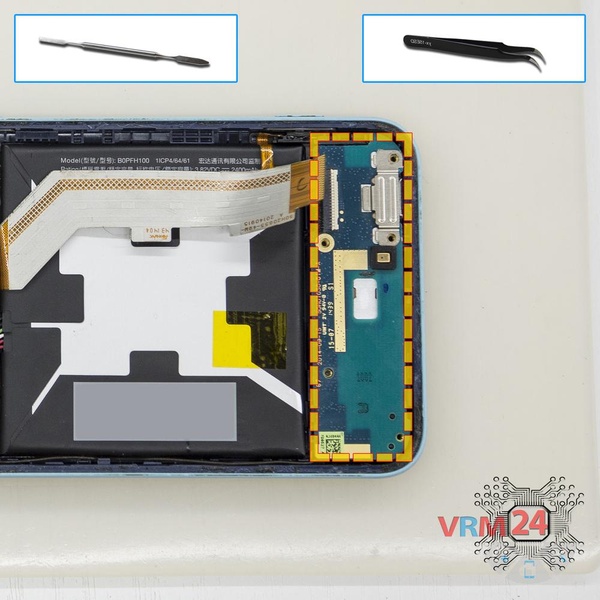

Retirez la carte mère inférieure.

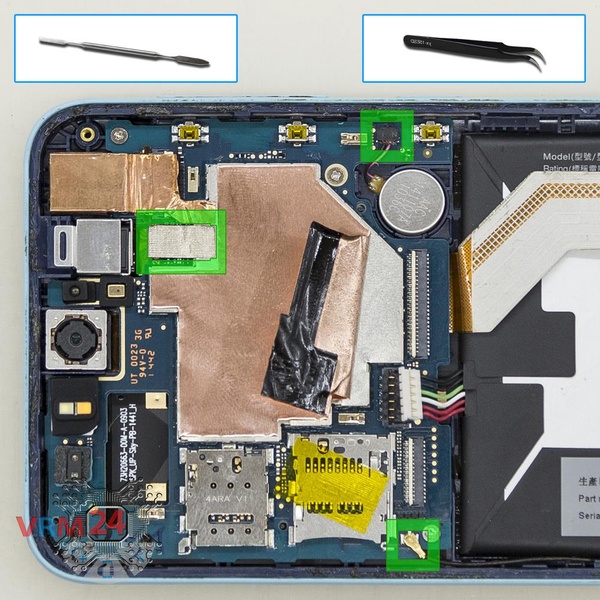

Débranchez les connecteurs sur la carte mère.

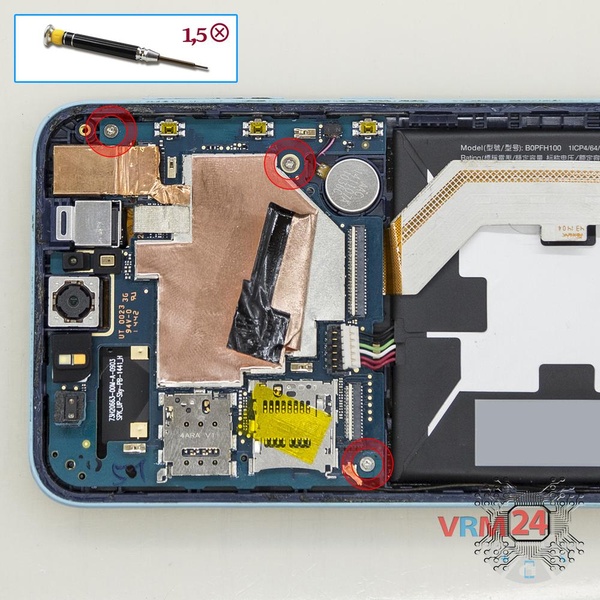

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis dans la carte mère.

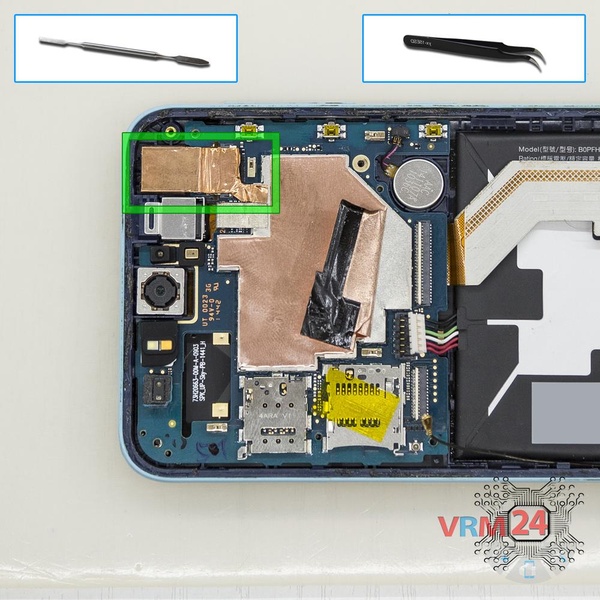

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

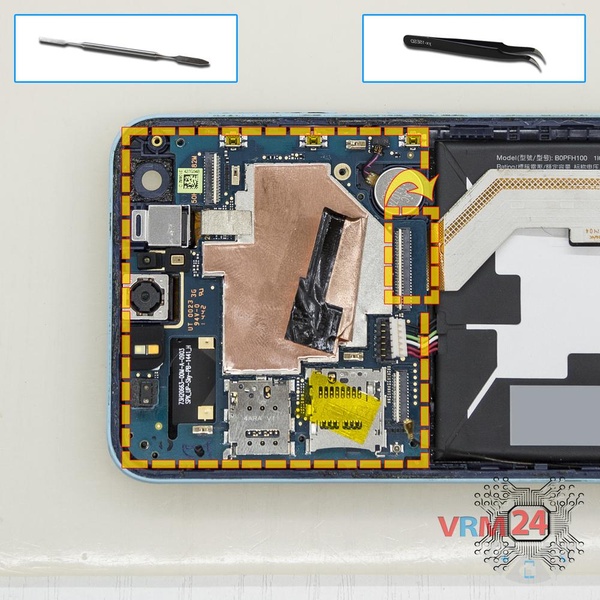

Retirez la carte mère.

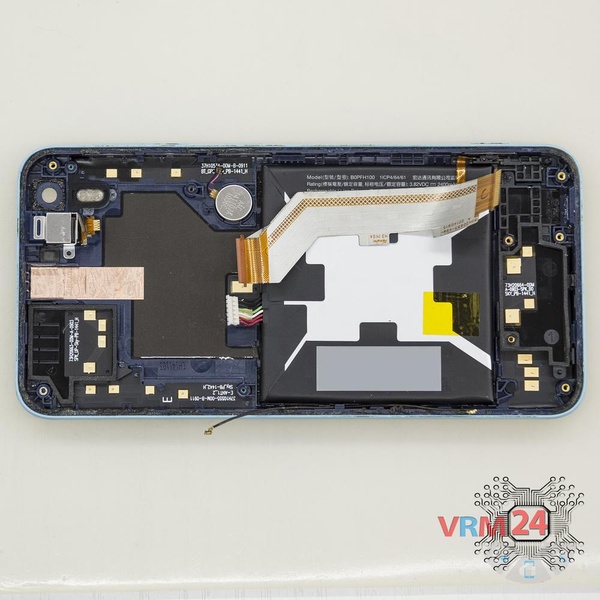

Pièces dans le châssis du module d'affichage.
