Outils recommandés
Tournevis Torx T5
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes
Outil d'éjection

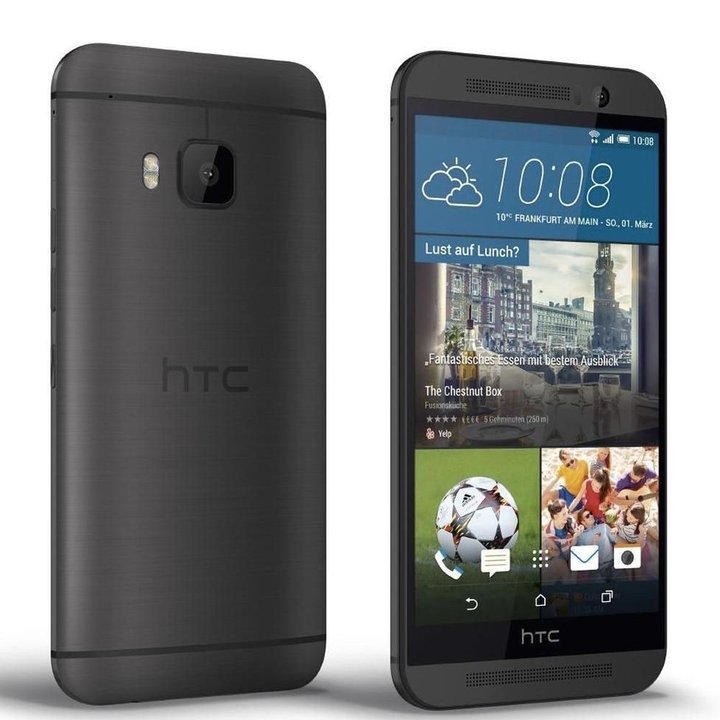

Démontage/Réparation de l'appareil mobile HTC One M9 (HTC One M9 OPJA100) avec la description de chaque étape et l'ensemble d'outils requis.
8695
Vues
3
J'aime
—
Partager
27
Questions
Étape 1.
Retirez les tiroirs
À l'aide de l'outil clé, ouvrez les tiroirs de carte SIM et de carte MMC et retirez-les.
⚠ Avertissement !
Ne poussez pas trop fort, cela pourrait causer des dommages.
Étape 2.
Ouvrez la coque arrière
Ouvrez la coque supérieure .
Étape 3.
Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez les 2 boulons en haut du téléphone.
Étape 4.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 5.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 2 boulons & débranchez le connecteur.
Étape 6.
Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez les 3 boulons fixant la carte du port de chargement &.
Étape 7.
Retirez le câble coaxial
Déconnectez les connecteurs et retirez le câble coaxial .
Étape 8.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 9.
Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez les 3 boulons sur la carte mère.
Étape 10.
Retirez le moteur de vibration
Faites levier sur le moteur de vibration.
⚠ Avertissement !
Le moteur de vibration peut être collé.
Étape 11.
Retirez la carte mère
Retirez la carte mère.
Étape 12.
Retirez le haut-parleur
Faites levier et retirez l'ensemble buzzer (haut-parleur).
Étape 13.
Retirez le support
Retirez le support qui maintient le port de chargement et la carte mère inférieure.
Étape 14.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère supérieure .
Étape 15.
Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez les 4 boulons dans la carte mère supérieure.
Étape 16.
Retirez la carte mère
Retirez la carte mère supérieure.
Étape 17.
Retirez la batterie
Faites levier et retirez la batterie.
Étape 18.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
