Outils recommandés
Tournevis Torx T5
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

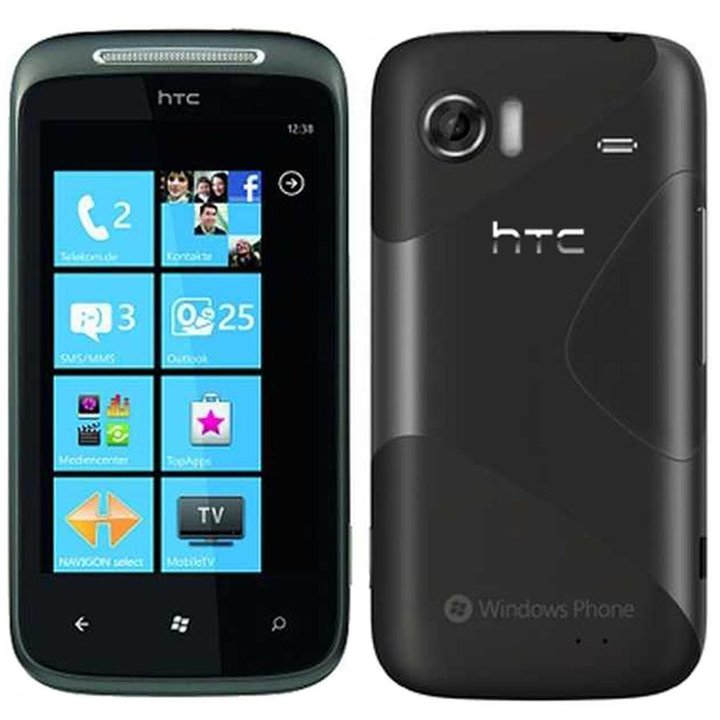

Démontage/Réparation de l'appareil mobile HTC Mozart (HTC Mozart PD67100) avec la description de chaque étape et l'ensemble d'outils requis.
5054
Vues
0
J'aime
—
Partager
3
Questions
Étape 1.
Ouvrez la coque arrière
Ouvrez le cache inférieur.
Étape 2.
Ouvrez la coque arrière
Ouvrez le couvercle supérieur.
Étape 3.
Retirez la batterie
Retirez la batterie.
Étape 4.
Retirez la languette
Décollez l'étiquette.
⚠ Attention !
Sous l'étiquette se trouve un connecteur.
Étape 5.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 boulon et d'un tournevis (hexagonal T5), dévissez 3 boulons.
Étape 6.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 7.
Dévissez une vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez le 1 boulon sur le côté du téléphone.
Étape 8.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.
Étape 9.
Dans la coque intermédiaire
Le cadre intermédiaire.
Étape 10.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 11.
Retirez la carte mère
Retirez la carte mère.
Étape 12.
Retirez la lampe torche LED
Retirez le flash.
Étape 13.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
