Démontage/Réparation de l'appareil mobile HTC One A9 (HTC One A9u 2PQ9100) avec la description de chaque étape et l'ensemble d'outils requis.

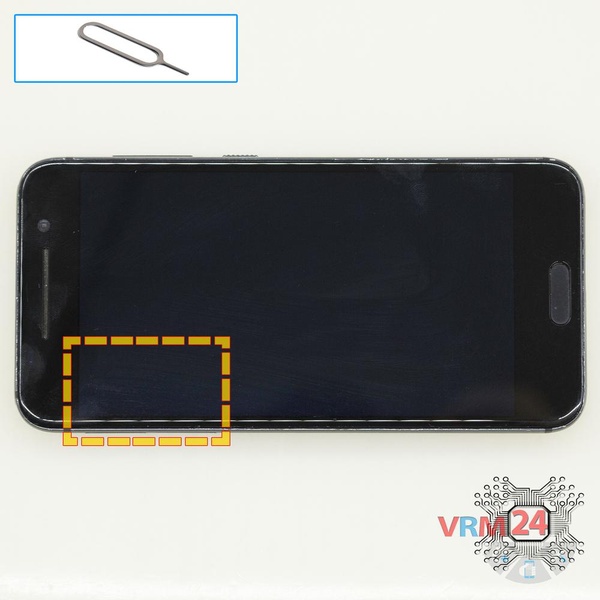

À l'aide de l'outil clé, ouvrez les tiroirs de carte SIM et de carte Micro SD et retirez-les.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

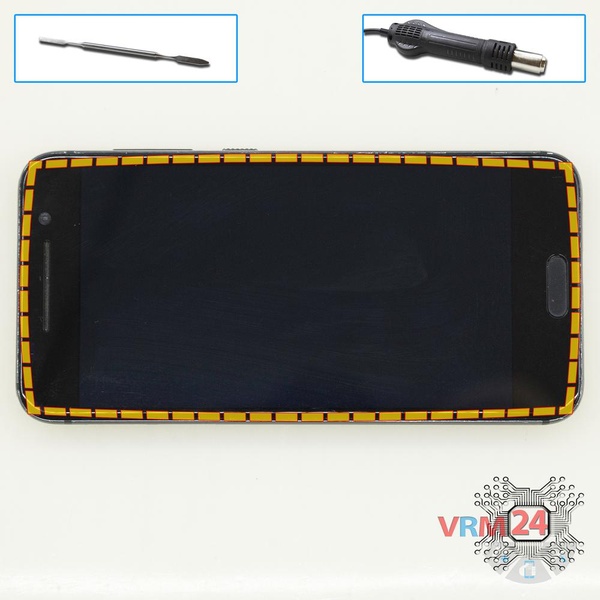

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

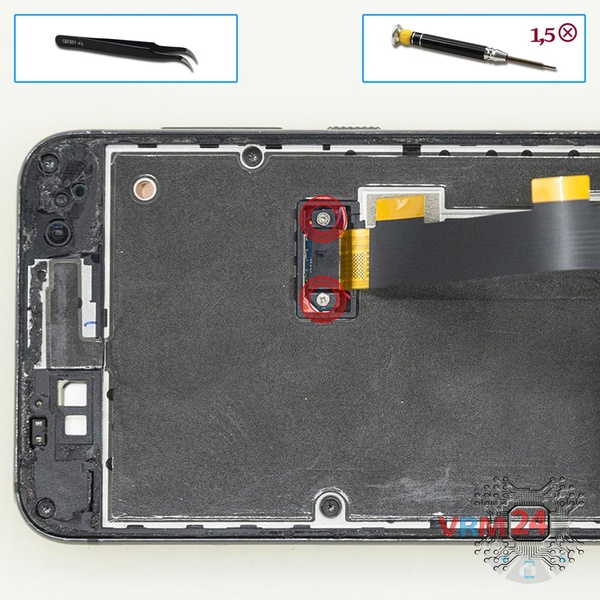

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 boulons et retirez le support maintenant le connecteur du module d'affichage.

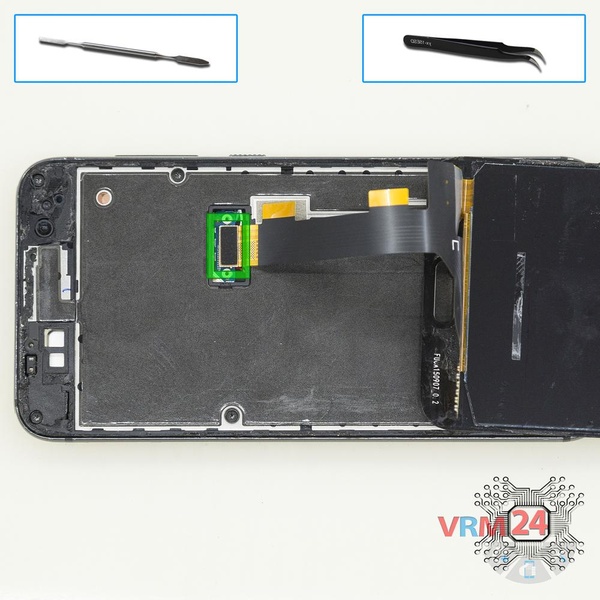

Faites levier sur le connecteur et retirez le module d'affichage.

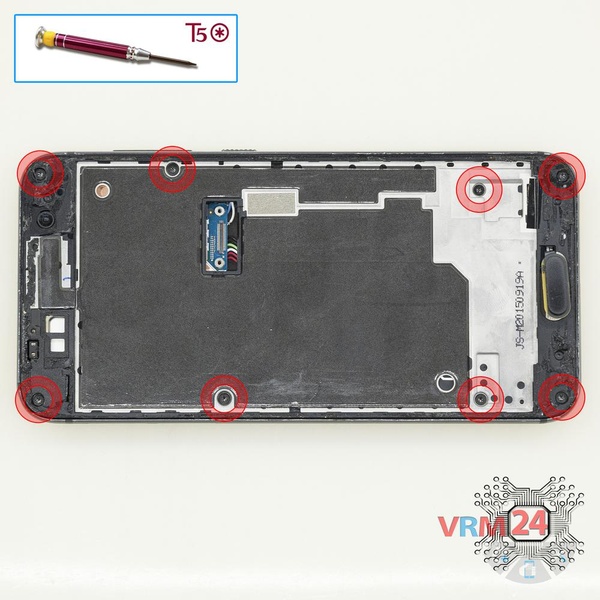

À l'aide d'un tournevis (hexagonal T5), dévissez 8 boulons.

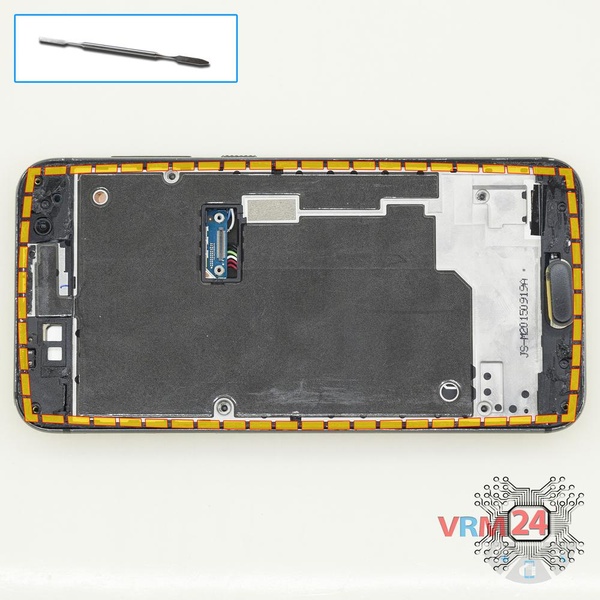

Soulevez et retirez le couvercle intermédiaire.

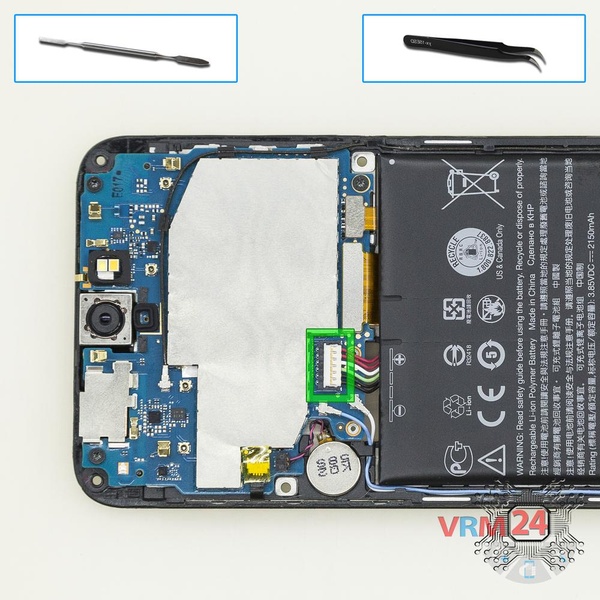

Déconnectez le connecteur de la batterie. Le modèle de batterie du HTC One A9 est B2PQ9100.

⚠ Attention !

Nous recommandons vivement de déconnecter le connecteur pour éviter un éventuel court-circuit lors du démontage.

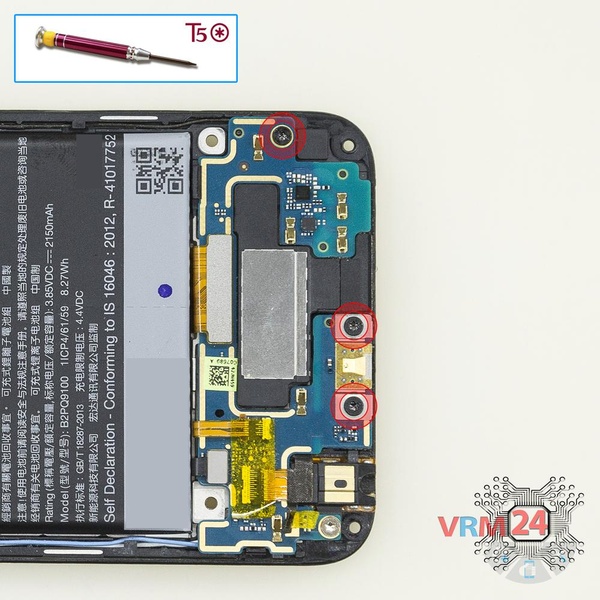

À l'aide d'un tournevis (hex T5), dévissez 3 boulons.

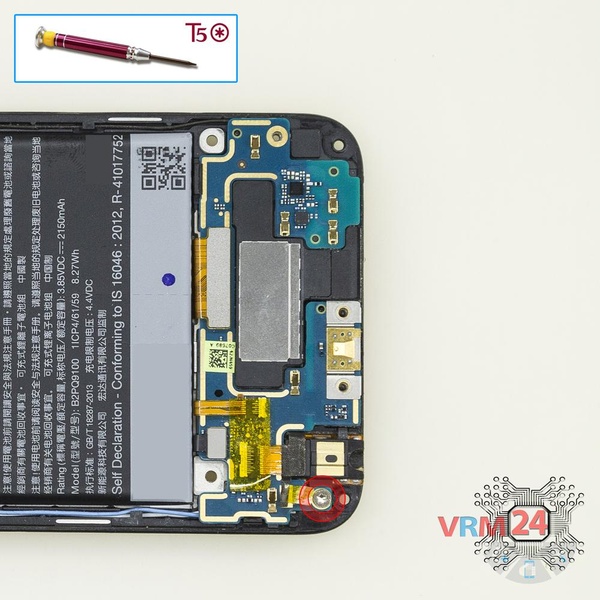

À l'aide d'un tournevis (hex T5), dévissez 1 boulon dans la carte fille.

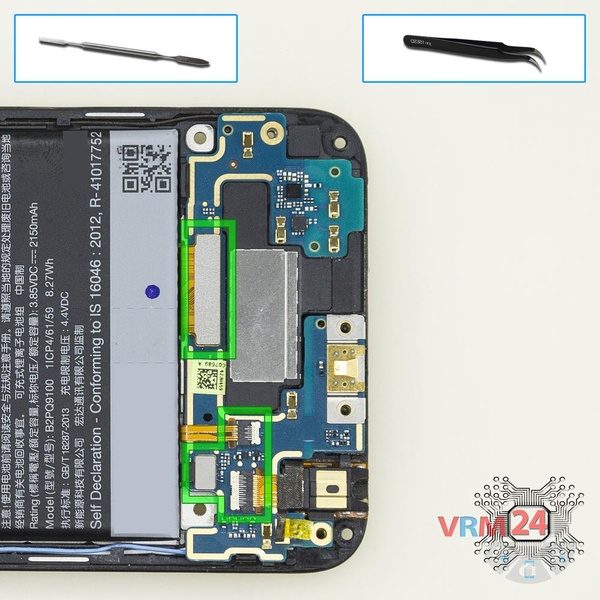

Déconnectez les connecteurs sur la carte fille.

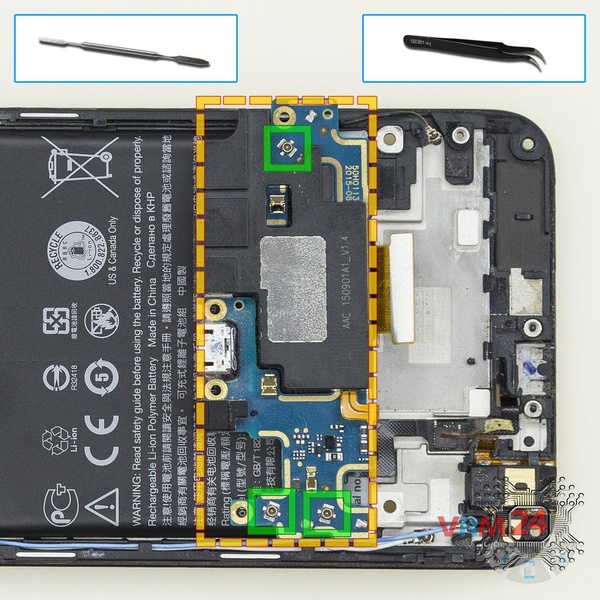

Retournez la carte mère, déconnectez les connecteurs du câble coaxial de l'intérieur et retirez la carte.

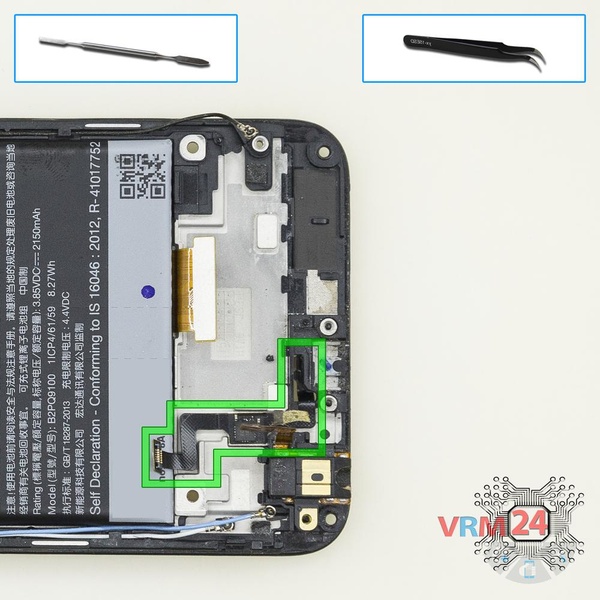

Retirez le bouton Home.

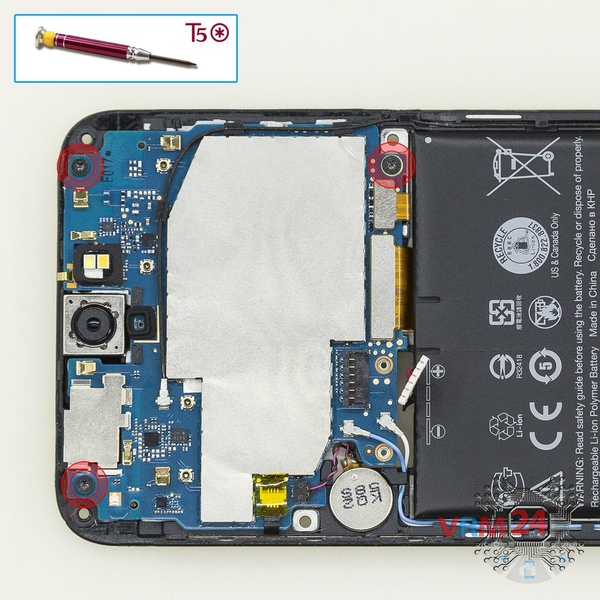

À l'aide d'un tournevis (hex T5), dévissez 3 vis dans la carte mère.

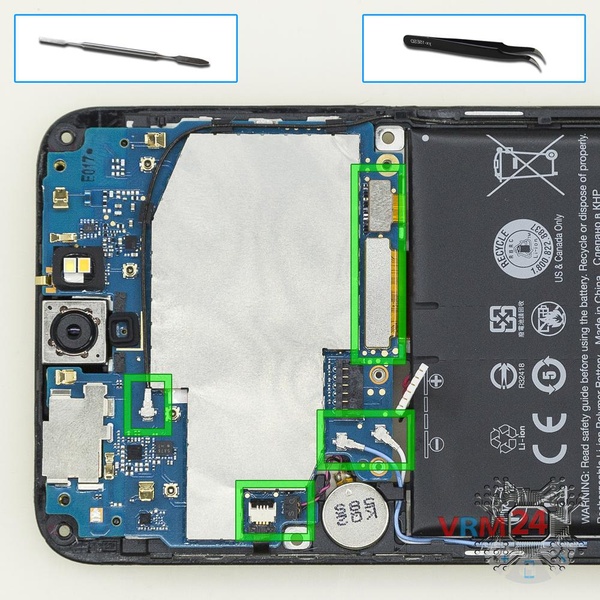

Débranchez les connecteurs sur la carte mère.

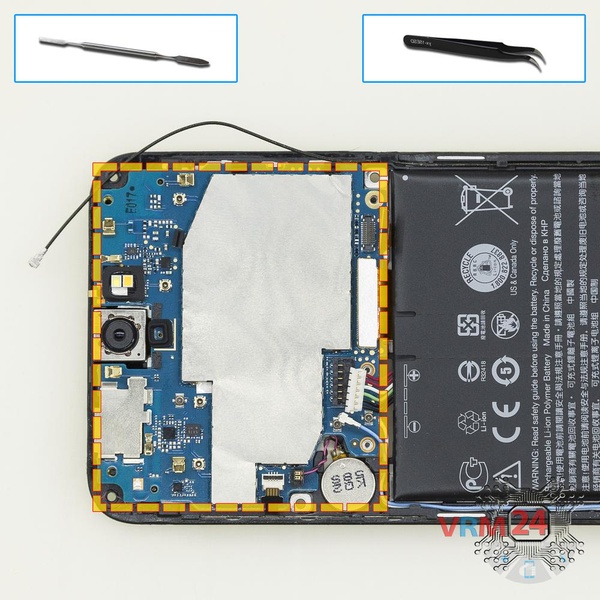

Retirez la carte mère.

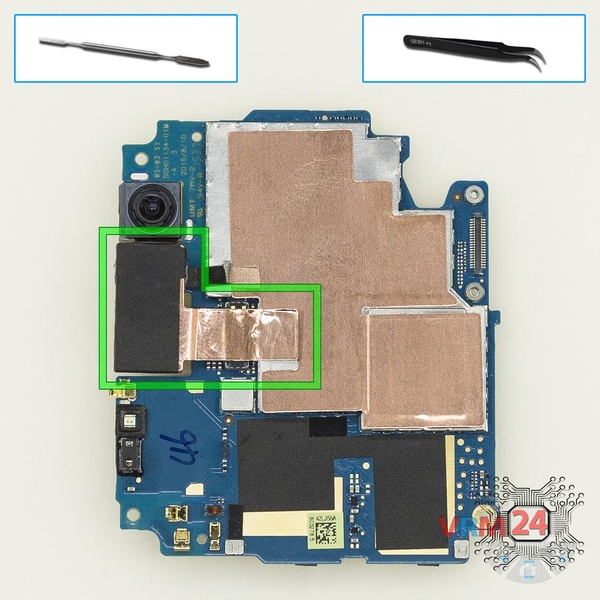

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

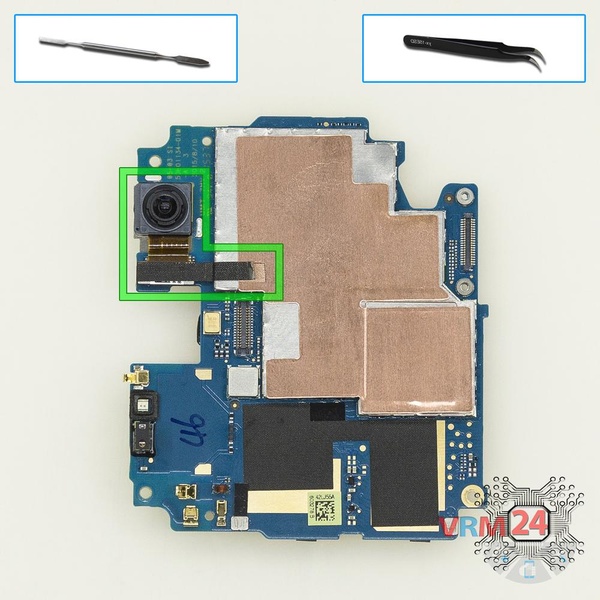

Déconnectez le connecteur sur le PCB et retirez la caméra frontale (selfie).
