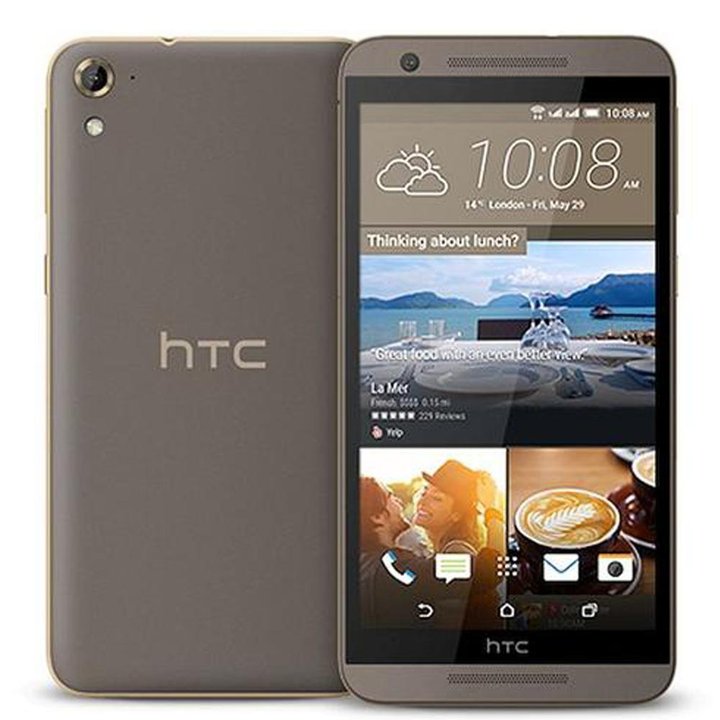

Démontage/Réparation de l'appareil mobile HTC One E9s (HTC One E9s 2PNL100) avec la description de chaque étape et l'ensemble d'outils requis.

À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

Déconnectez les connecteurs et retirez le câble coaxial .

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 16 boulons dans le cadre du téléphone.

Débranchez le connecteur sur la carte mère et retirez la batterie.

Faites levier et retirez le cadre intermédiaire.

Faites levier et retirez le buzzer (haut-parleur).

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis fixant le port de charge.

Déconnectez le connecteur sur la carte mère inférieure et retirez-la.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

Faites levier sur le moteur de vibration.

Retournez la carte, déconnectez les connecteurs de l'intérieur et retirez-la.

Pièces dans le châssis du module d'affichage.
