Outils recommandés
Pistolet thermique
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

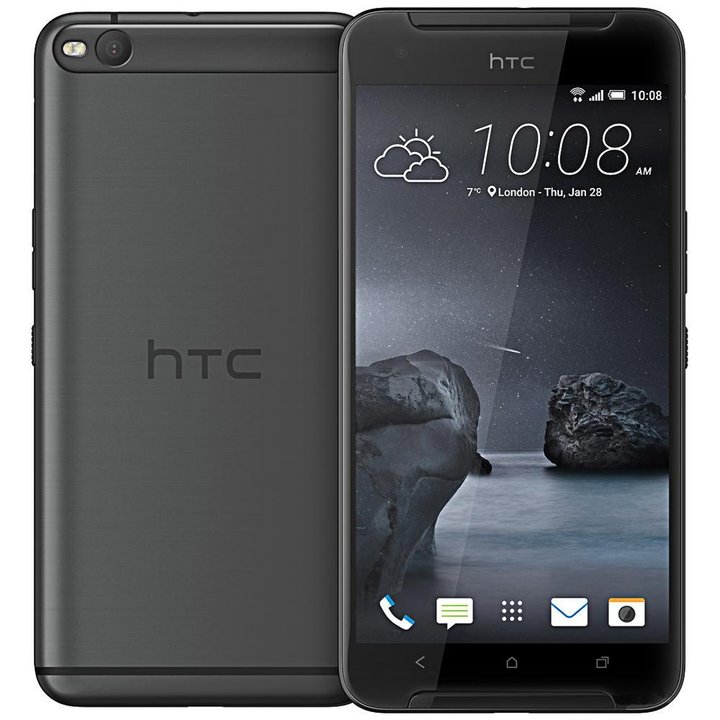

Démontage/Réparation de l'appareil mobile HTC One X9 (HTC One X9) avec la description de chaque étape et l'ensemble d'outils requis.
5823
Vues
0
J'aime
—
Partager
4
Questions
Étape 1.

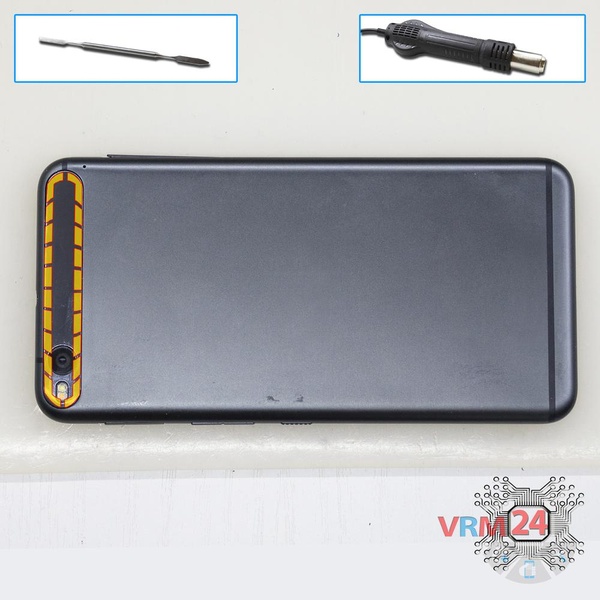

Ouvrez la coque arrière
Décollez le panneau à l'arrière.

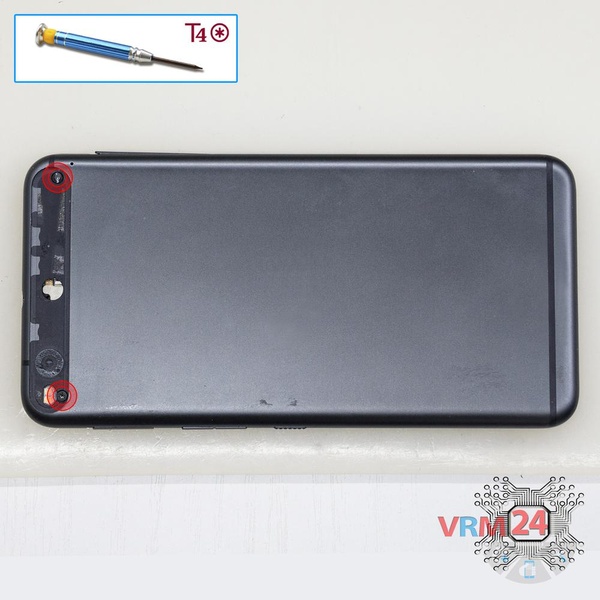

Étape 2.
Dévissez les vis
À l'aide d'un tournevis (hexagonal T4), dévissez les 2 vis fixant la coque arrière.
Étape 3.

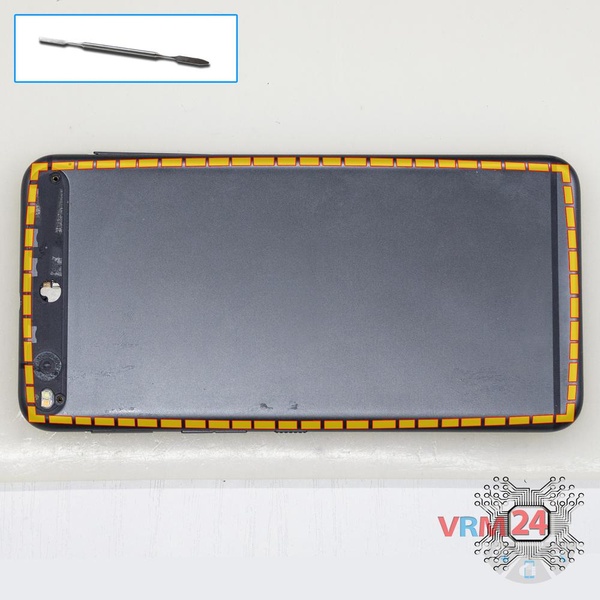

Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 4.

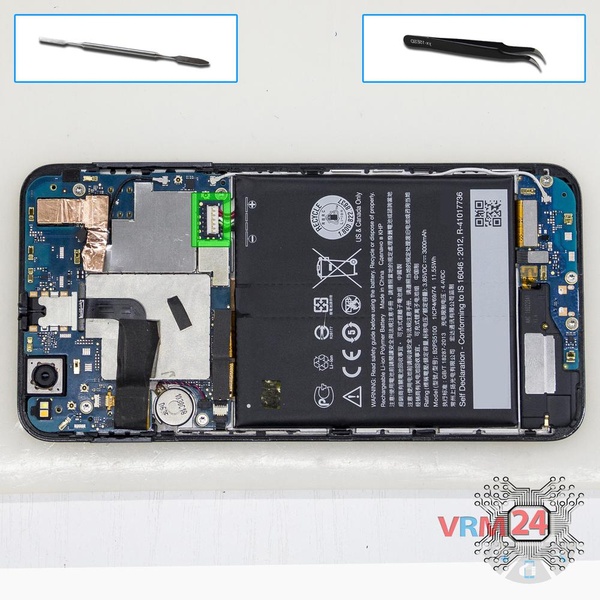

Déconnectez le connecteur de la batterie
Déconnectez le connecteur de la batterie.
Étape 5.

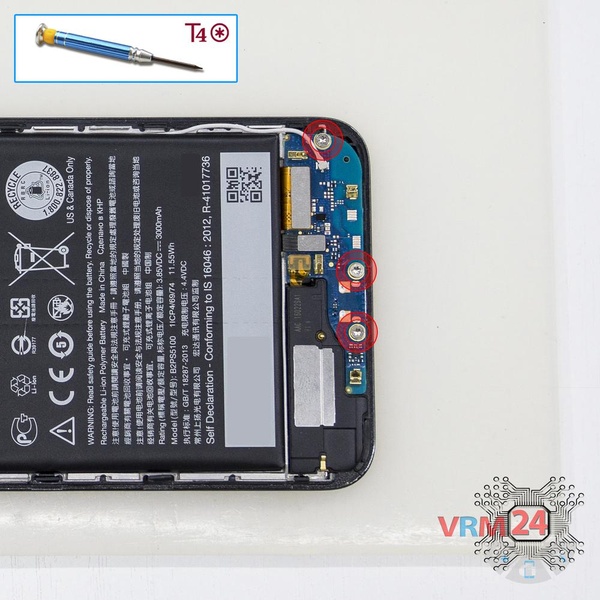

Dévissez les vis
À l'aide d'un tournevis (hex T4), dévissez 3 boulon dans le PCB inférieur.
Étape 6.

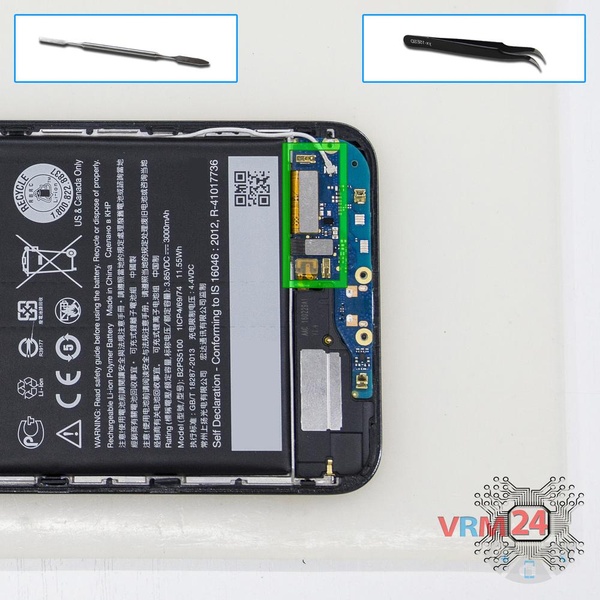

Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère inférieure.
Étape 7.

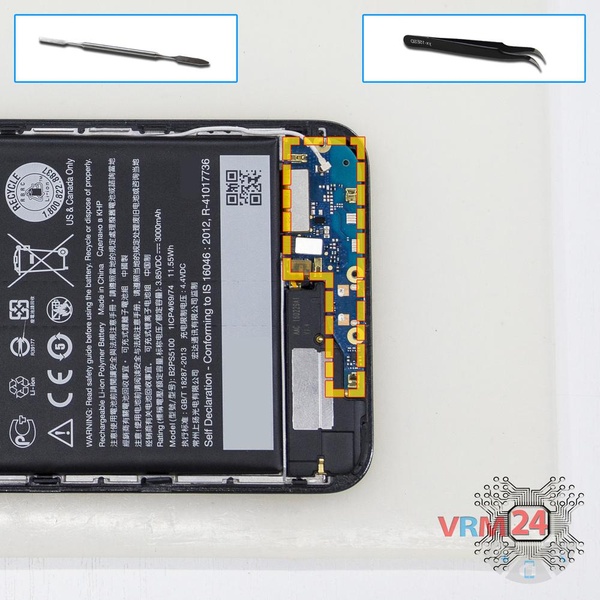

Retirez la carte fille
Retirez la carte mère inférieure.
Étape 8.

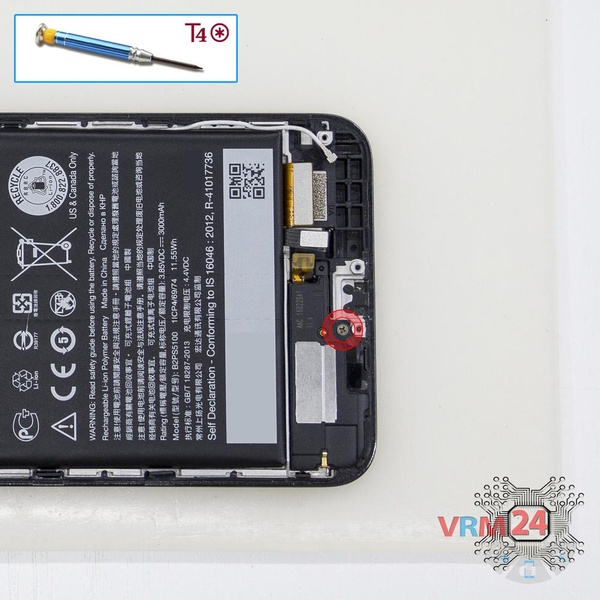

Dévissez une vis
À l'aide d'un tournevis (hex T4), dévissez le 1 boulon fixant la partie inférieure.

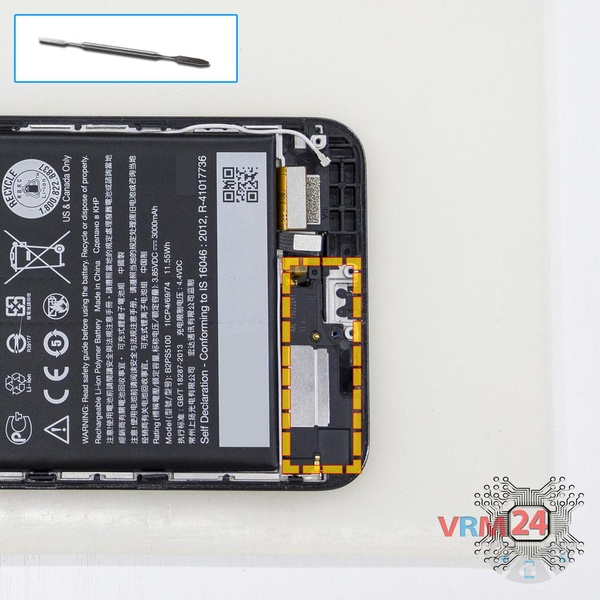

Étape 9.
Retirez le haut-parleur
Retirez la partie inférieure avec un buzzer (haut-parleur).

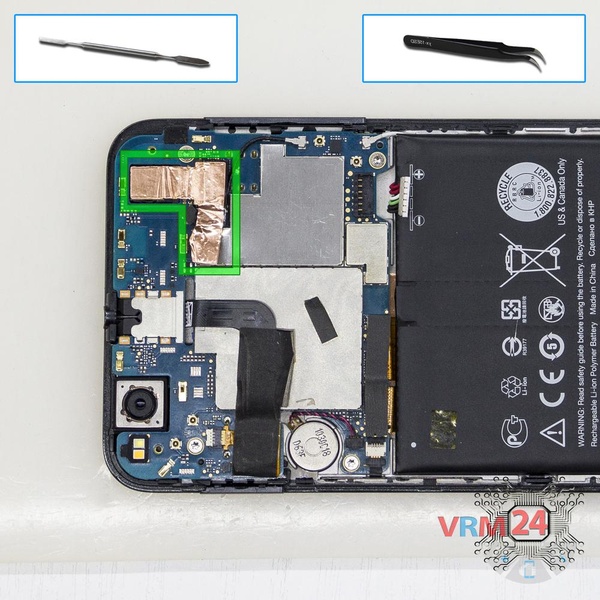

Étape 10.
Retirez la caméra avant
Déconnectez le connecteur sur la carte mère et retirez la caméra avant (selfie).

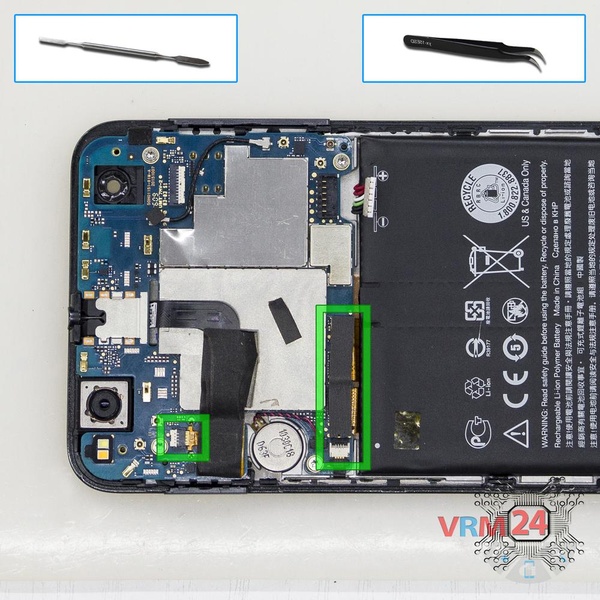

Étape 11.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 12.
Dévissez les vis
À l'aide d'un tournevis (hex T4), dévissez 4 boulons dans le PCB.

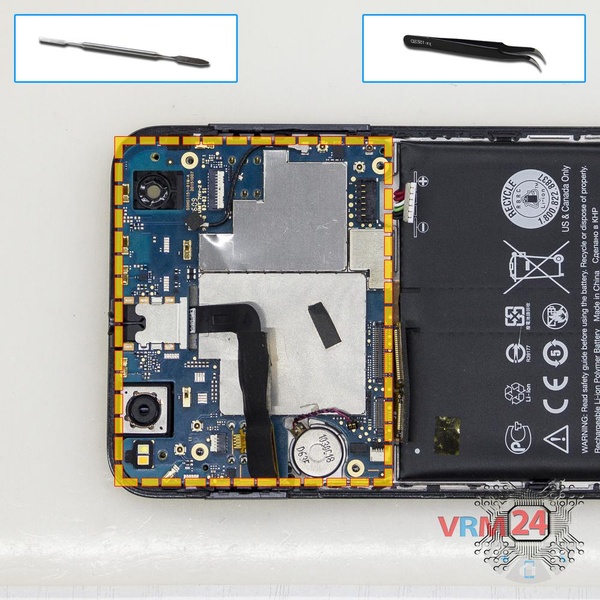

Étape 13.
Retirez la carte mère
Retirez la carte mère.

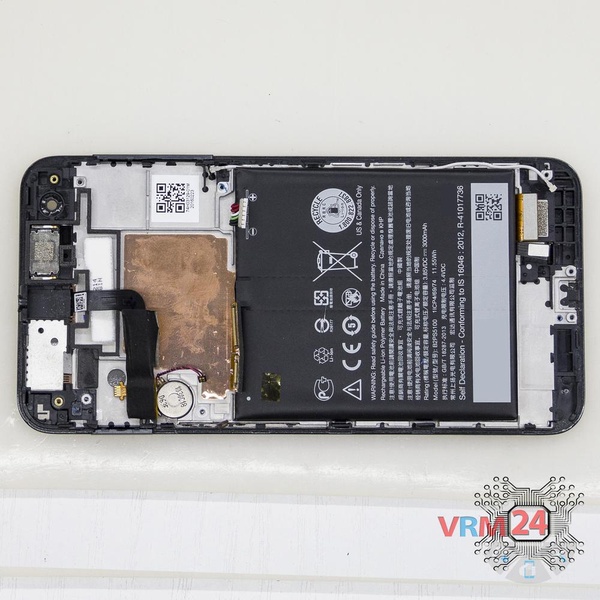

Étape 14.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
