Outils recommandés
Tournevis Torx T5
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

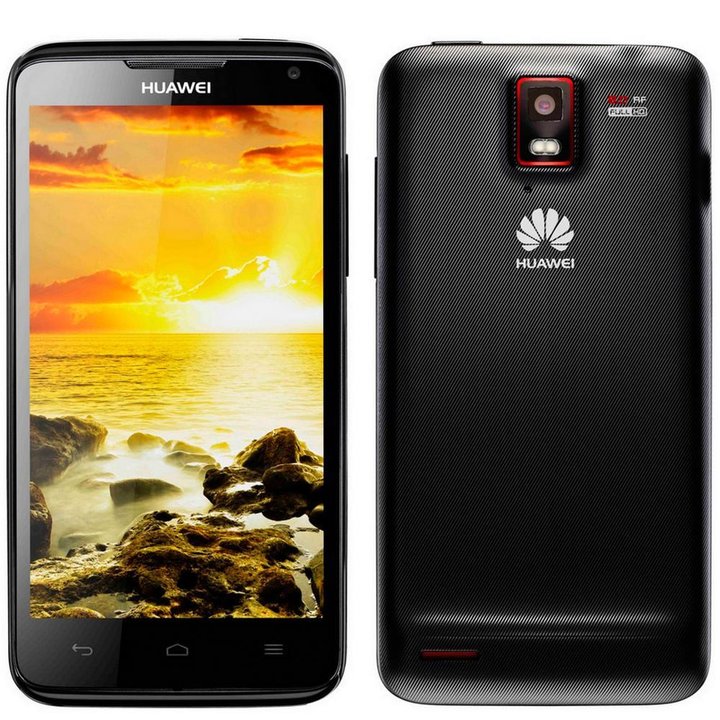

Démontage/Réparation de l'appareil mobile Huawei Ascend D1 Quad XL (Huawei Ascend D1 Quad XL u9510e) avec la description de chaque étape et l'ensemble d'outils requis.
4275
Vues
0
J'aime
—
Partager
8
Questions

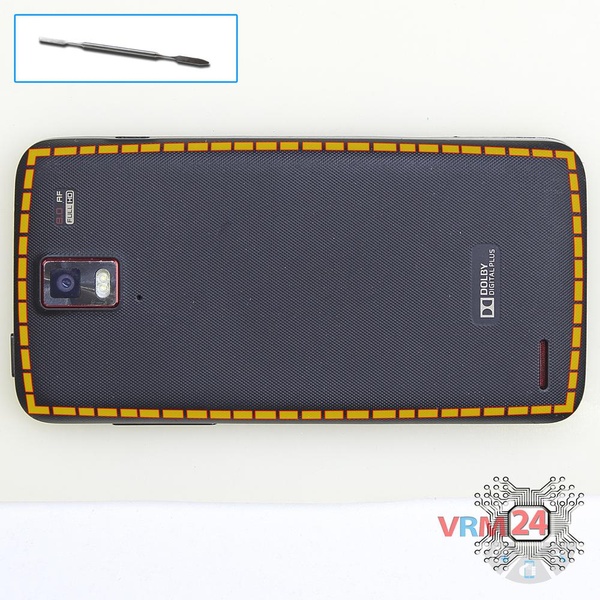

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

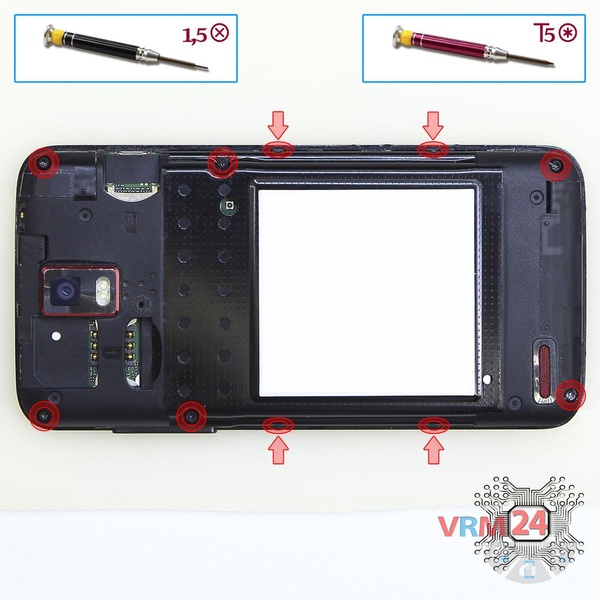

Étape 2.
Dévissez les vis
À l'aide d'un tournevis (hex T5), dévissez 4 boulons et un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons à l'arrière et dévissez également 4 boulons sur les bords.

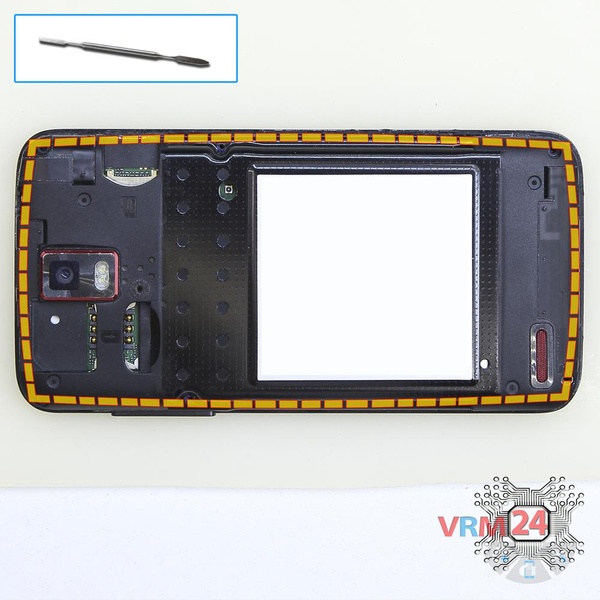

Étape 3.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.
Étape 4.

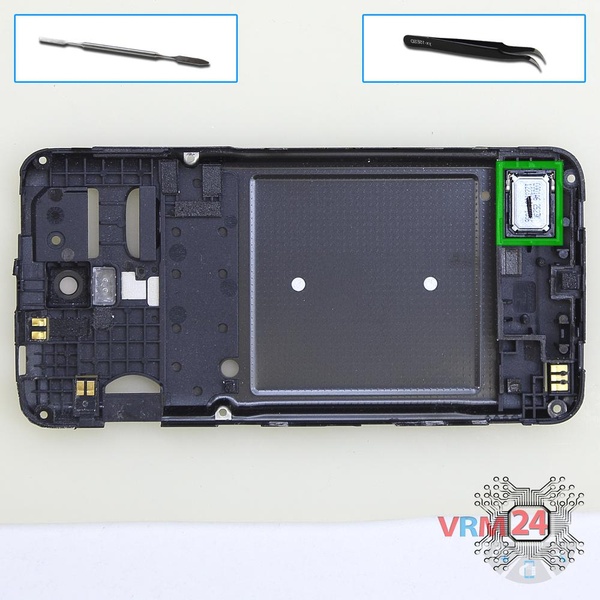

Retirez le haut-parleur
Faites levier et retirez le buzzer (haut-parleur).
Étape 5.

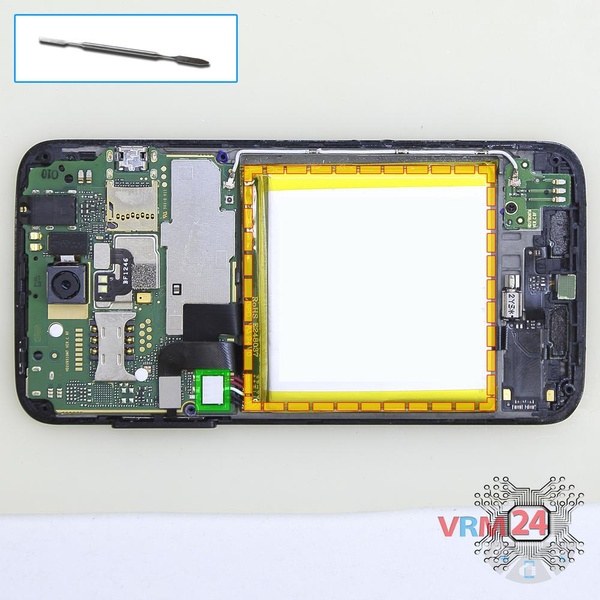

Retirez la batterie
Débranchez le connecteur sur la carte mère et retirez la batterie.

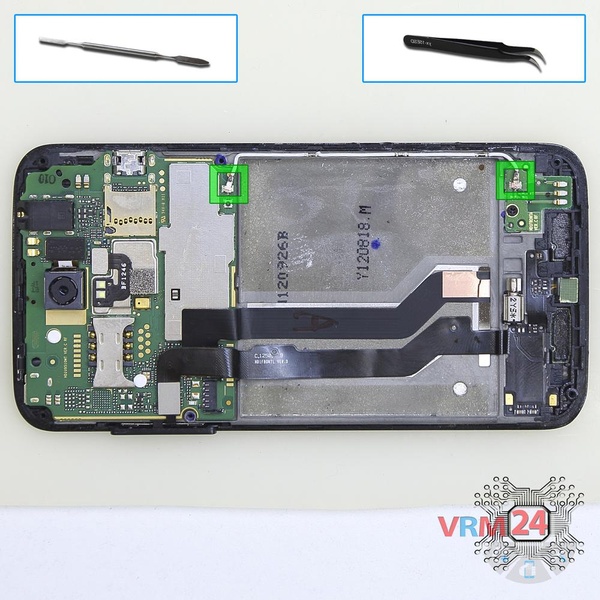

Étape 6.
Retirez le câble coaxial
Déconnectez les connecteurs et retirez le câble coaxial.
Étape 7.

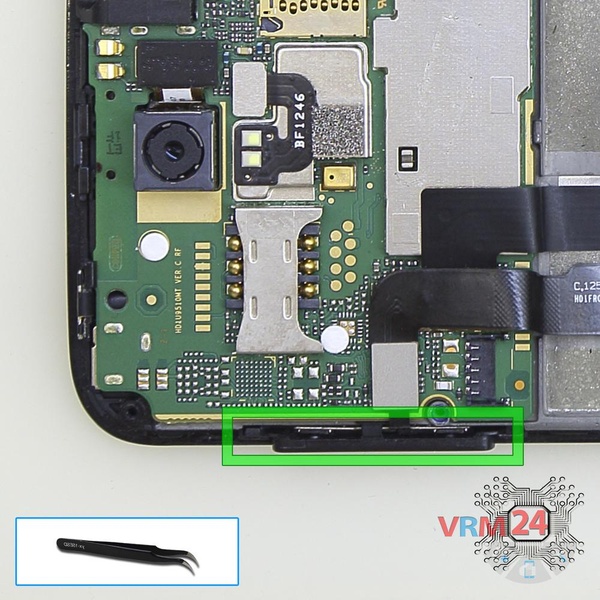

Déconnectez le connecteur
Déconnectez la nappe des boutons de volume.

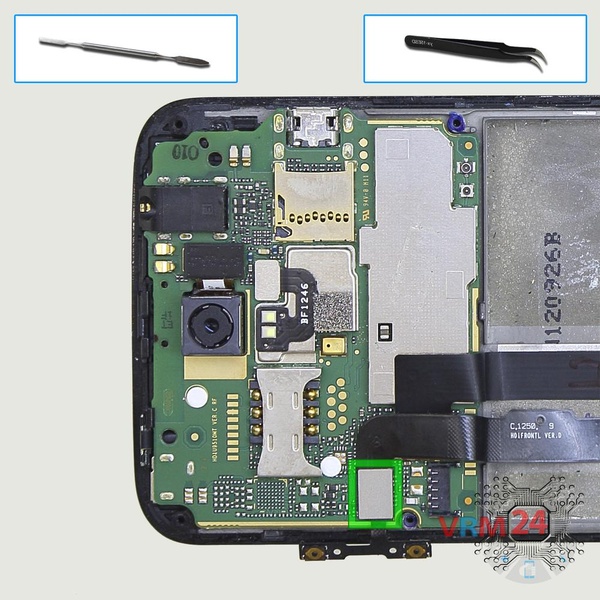

Étape 8.
Déconnectez le connecteur
Débranchez le connecteur sur la carte mère.

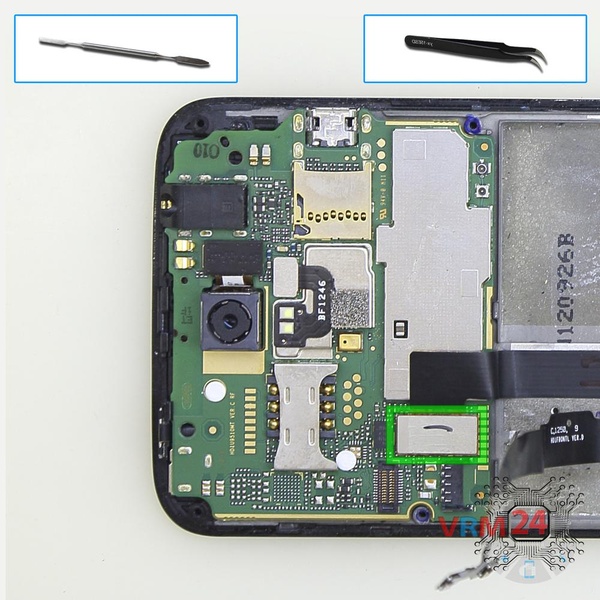

Étape 9.
Déconnectez le connecteur
Débranchez le connecteur sur la carte mère.

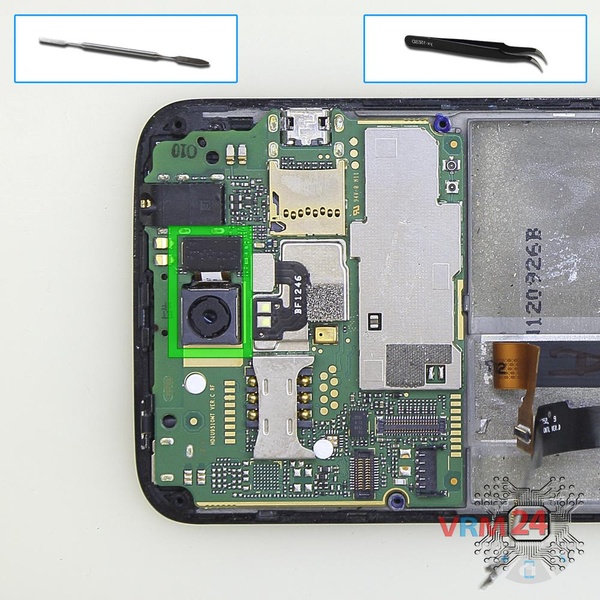

Étape 10.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.
Étape 11.

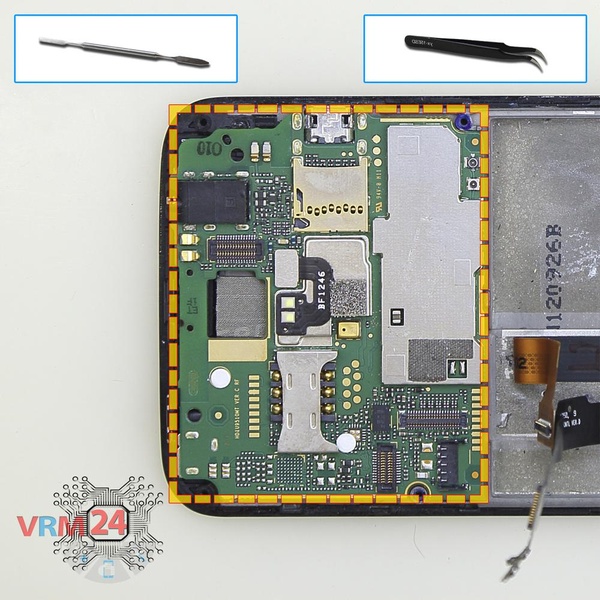

Retournez le PCB
Retournez la carte, débranchez le connecteur de l'intérieur et retirez-le.
Étape 12.

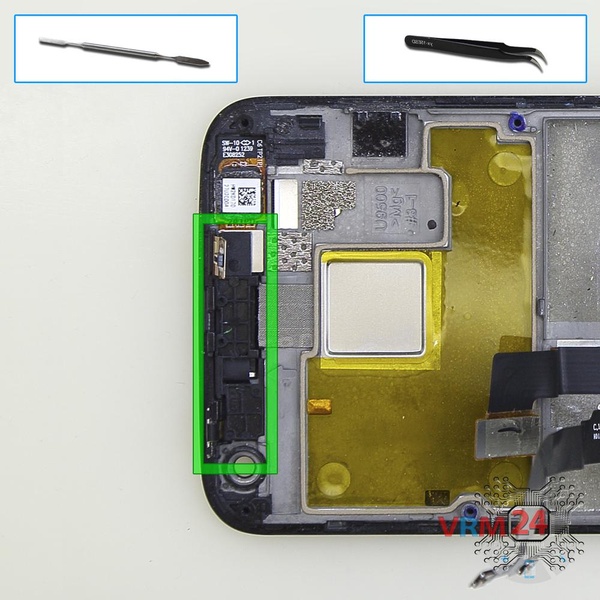

Déconnectez le connecteur
Déconnectez la nappe avec le capteur de proximité.

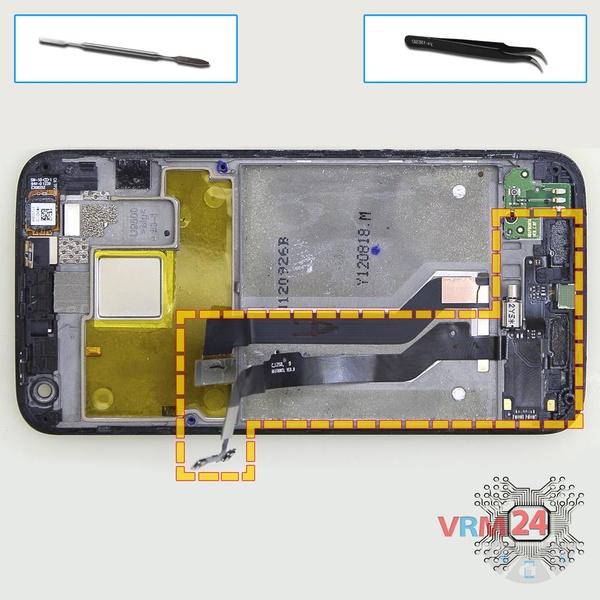

Étape 13.
Retirez les nappes d'interconnexion
Retirez les câbles inter-cartes avec le moteur de vibration & le microphone.
Étape 14.

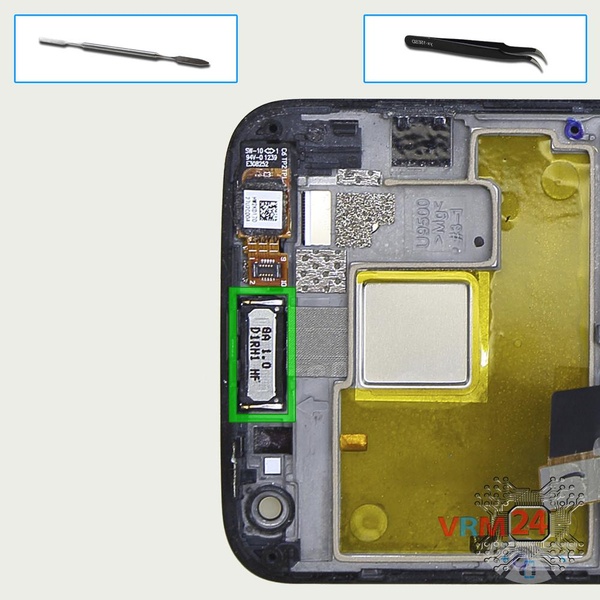

Retirez le haut-parleur d'écoute
Faites levier et retirez l'écouteur (haut-parleur).
Étape 15.

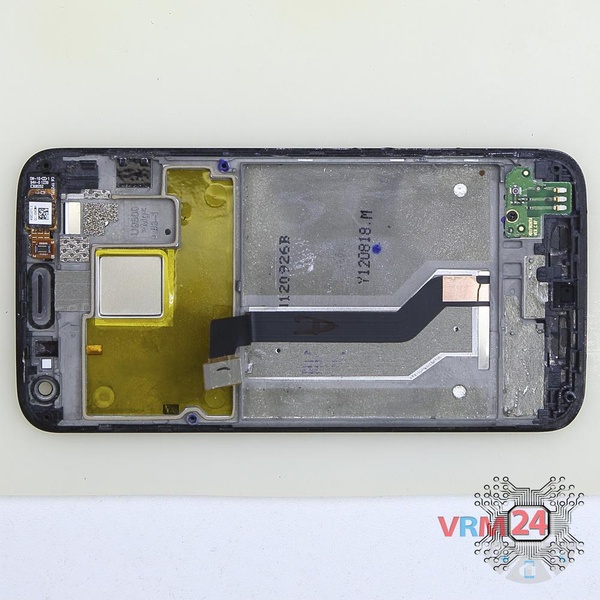

Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
