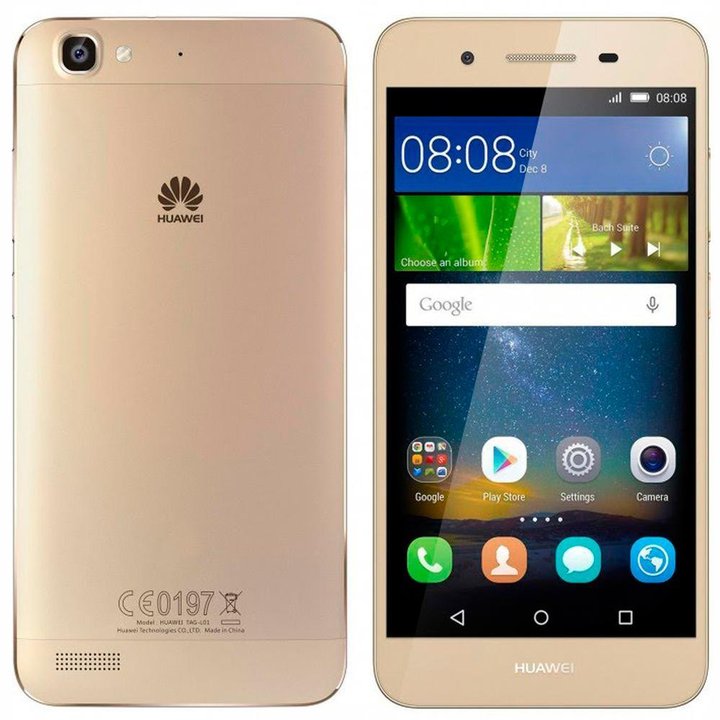

Démontage/Réparation de l'appareil mobile Huawei GR3 (Huawei GR3 TAG-L21) avec la description de chaque étape et l'ensemble d'outils requis.

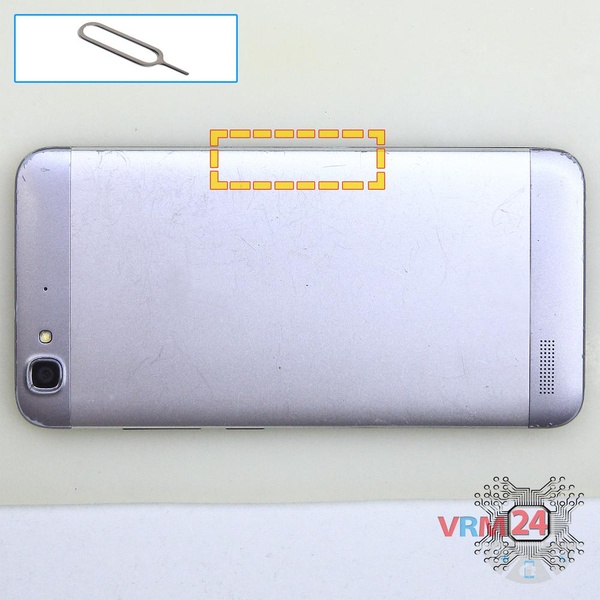

À l'aide de l'outil clé, ouvrez les tiroirs de carte SIM et de carte MMC et retirez-les.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

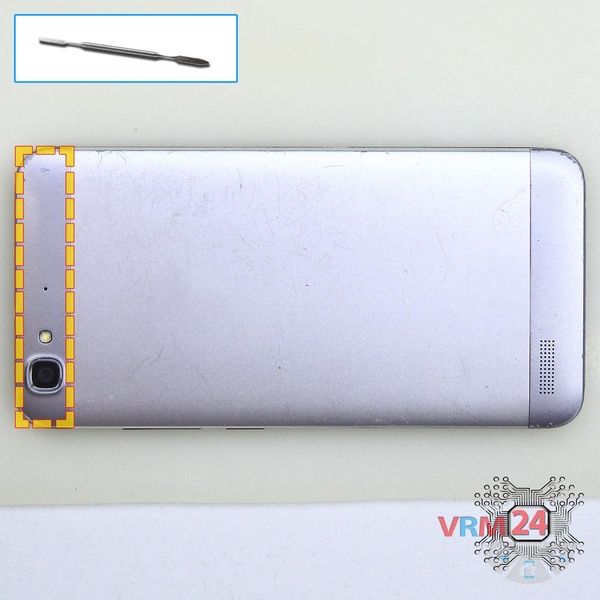

Soulevez le capot en haut du téléphone qui cache les vis fixant la coque arrière.

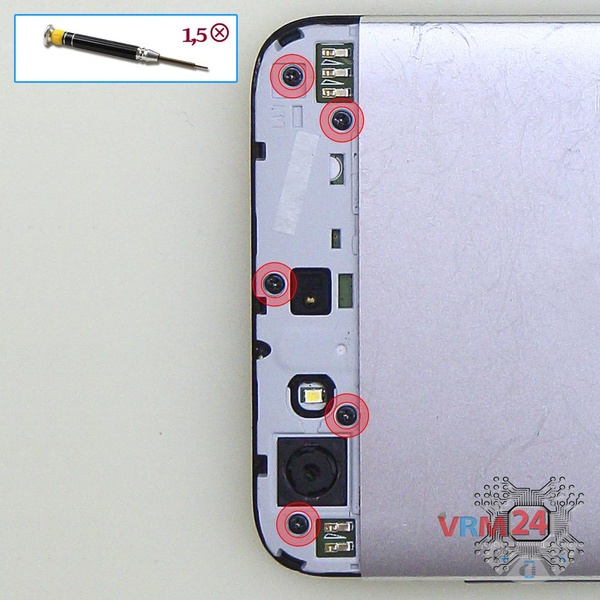

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 5 vis.

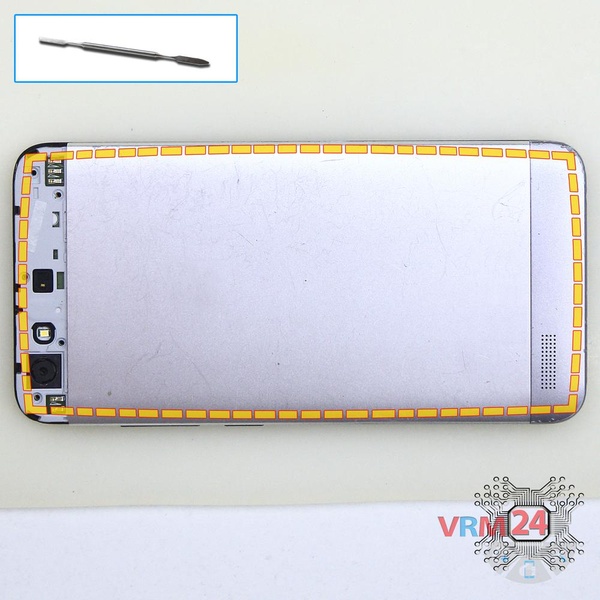

Ouvrez la coque arrière.

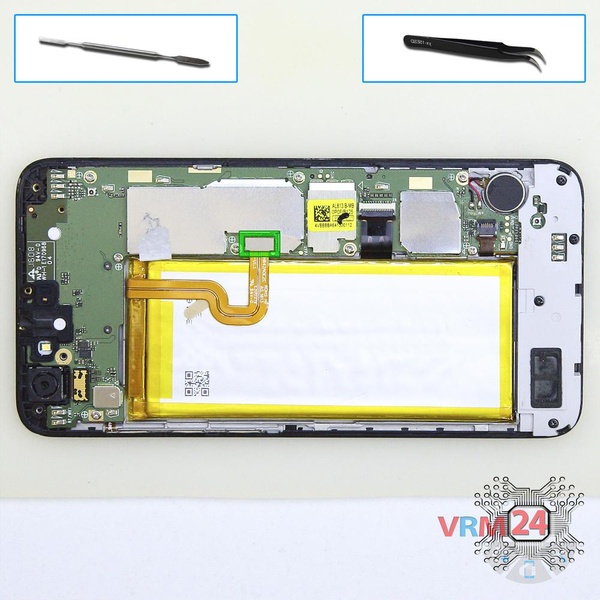

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

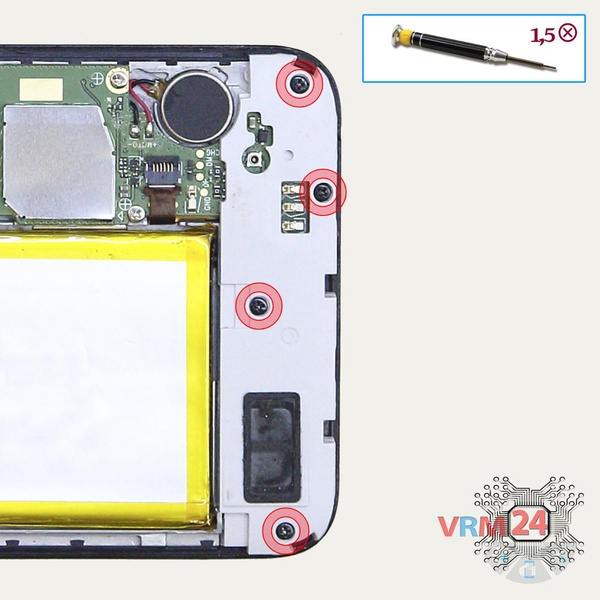

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 boulons dans la partie inférieure.

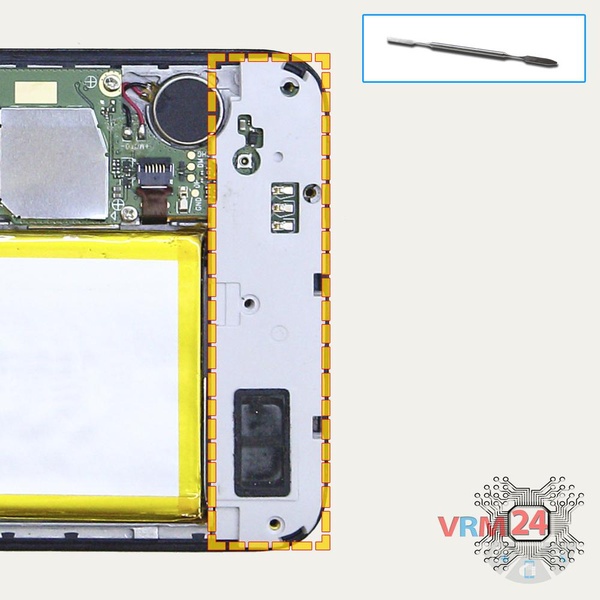

Faites levier et retirez l'ensemble buzzer (haut-parleur).

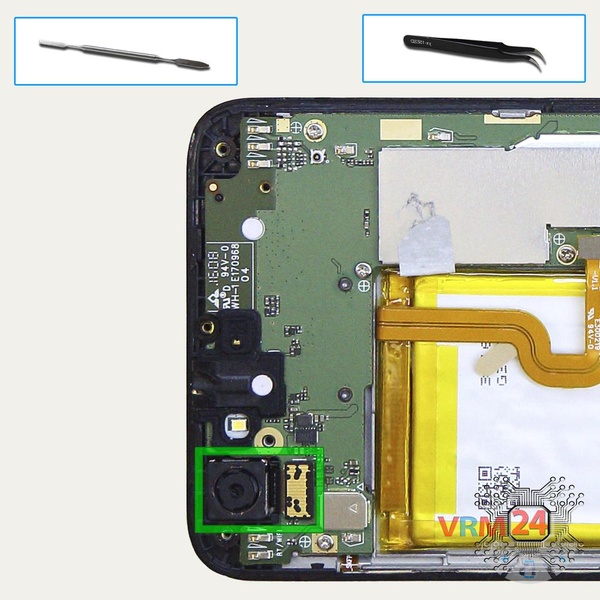

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

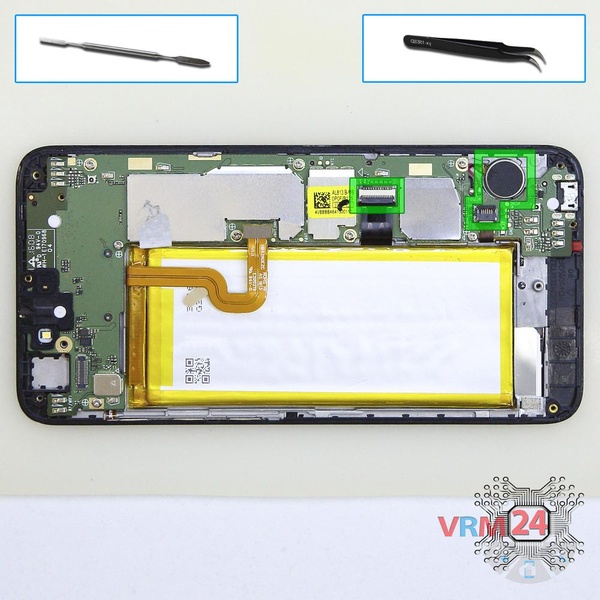

Débranchez les connecteurs de la carte mère et soulevez le moteur de vibration.

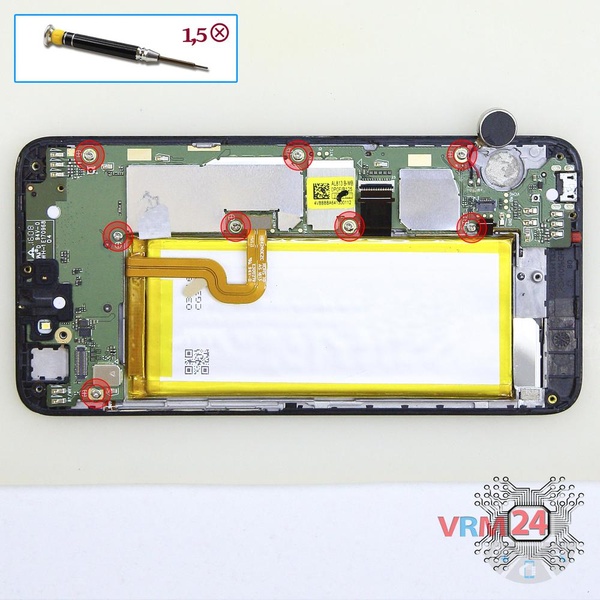

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 vis dans la carte mère.

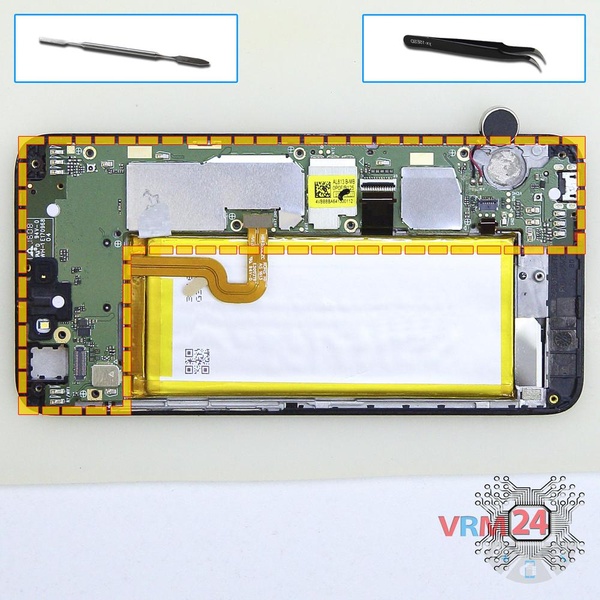

Retirez la carte mère.

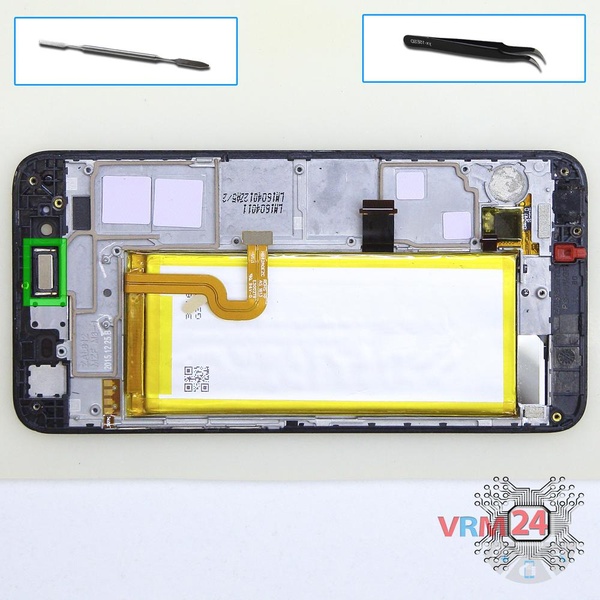

Faites levier et retirez l'écouteur (haut-parleur).

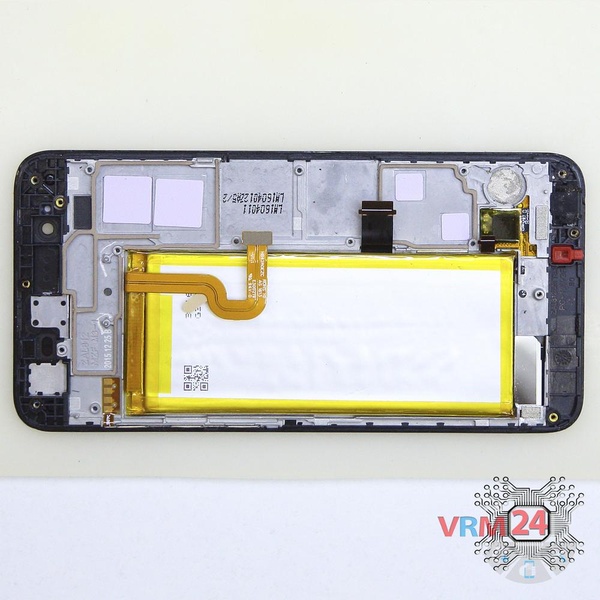

Pièces dans le châssis du module d'affichage.
