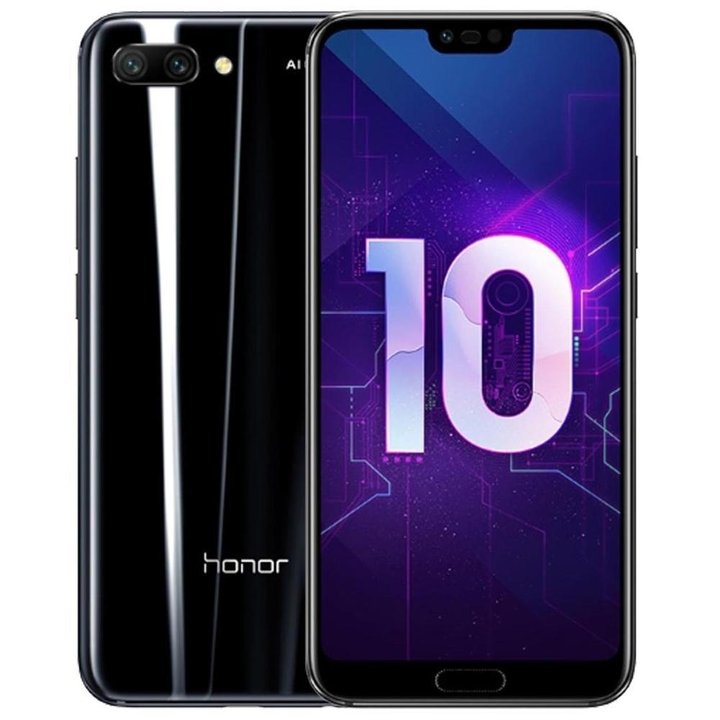

Démontage/Réparation de l'appareil mobile Huawei Honor 10 (Huawei Honor 10 (COL-L29)) avec la description de chaque étape et l'ensemble d'outils requis.

À l'aide de l'outil clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

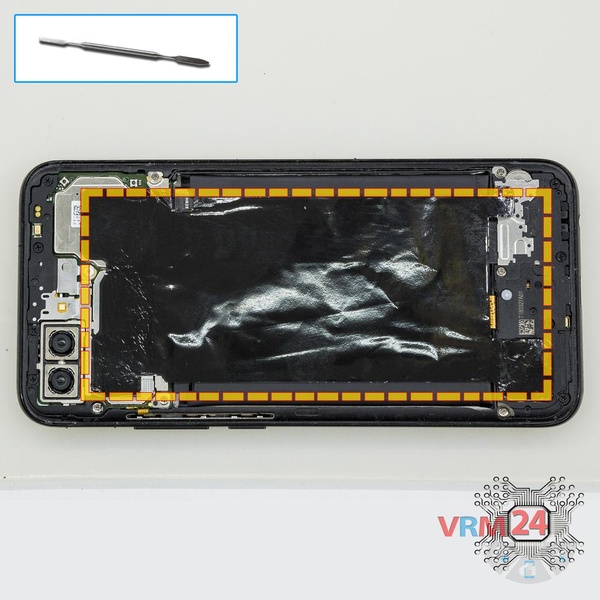

Retirez la couche de protection.

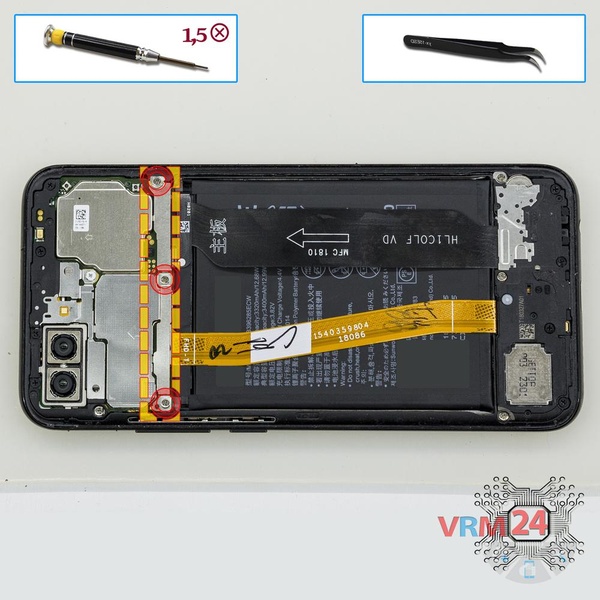

À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez les 3 boulons et retirez la barre maintenant les connecteurs.

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez les 7 boulons de la partie inférieure .

Retirez la partie inférieure avec un haut-parleur (buzzer).

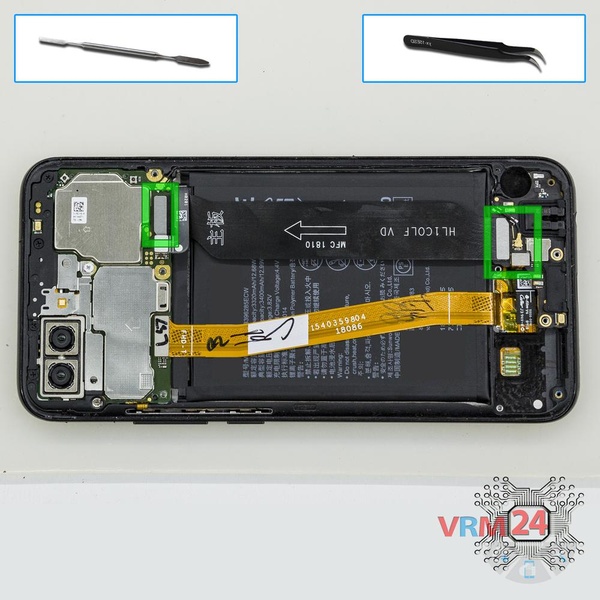

Déconnectez les connecteurs de la carte mère inférieure et retirez la nappe inter-cartes.

Retirez la carte mère inférieure.

À l'aide d'un tournevis (cruciforme Phillips 1.5 mm), dévissez 6 boulons de la partie supérieure du téléphone.

Faites levier et retirez le cadre supérieur.

Déconnectez les connecteurs de la carte mère et retirez la caméra principale double.

Déconnectez le connecteur sur la carte mère et retirez la caméra avant (selfie).

Débranchez les connecteurs sur la carte mère.

Retirez la carte mère.

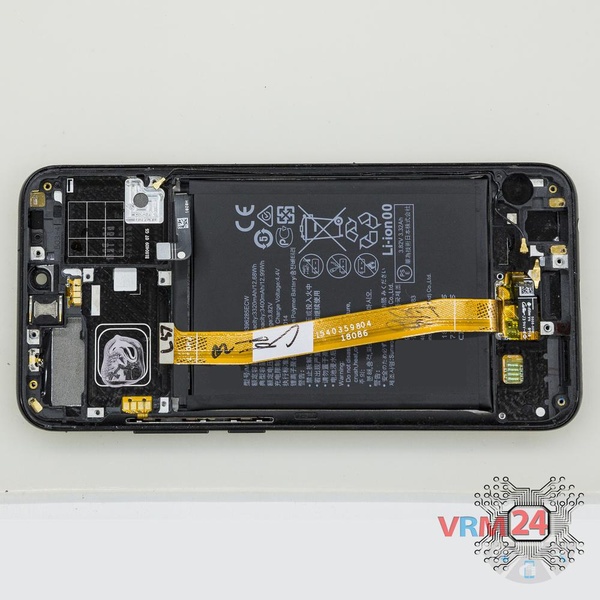

Pièces dans le châssis du module d'affichage.
