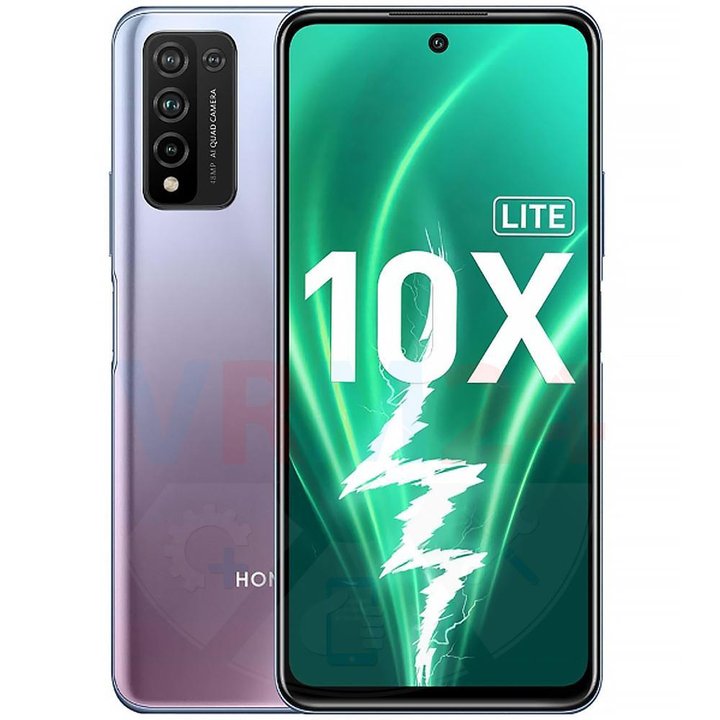

Démontage/Réparation de l'appareil mobile Huawei Honor 10X Lite (Huawei Honor 10X Lite DNN-LX9) avec la description de chaque étape et l'ensemble d'outils requis.

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

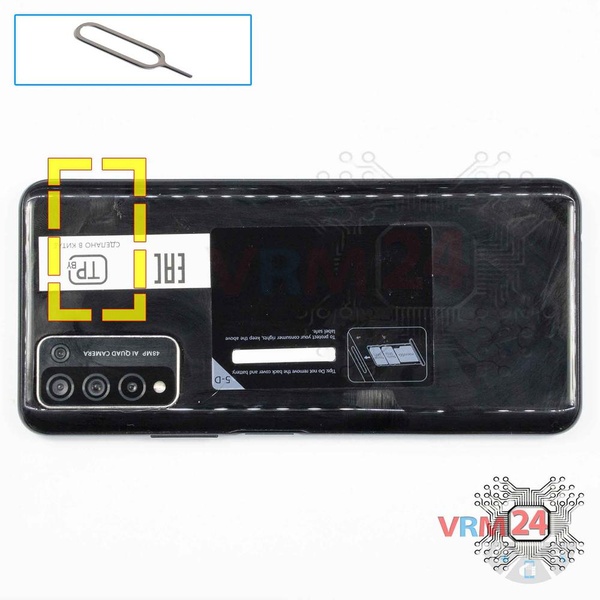

Utilisez l'outil clé (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

ℹ️ Rappelez-vous l'emplacement des tiroirs de carte SIM et de carte mémoire (Micro SD) afin que rien ne soit confondu lors du remontage.

⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

Nous vous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent très difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ni de force pour la séparation, cela pourrait endommager les éléments à l'intérieur.

Ne laissez pas le liquide pénétrer à l'intérieur du smartphone.

Le processus est visible intégralement dans notre vidéo, ainsi qu'en détail, à la fin des instructions.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 18 vis.

Retirez le capot avec la lampe torche.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis.

Débranchez le connecteur du capteur d'empreintes digitales.

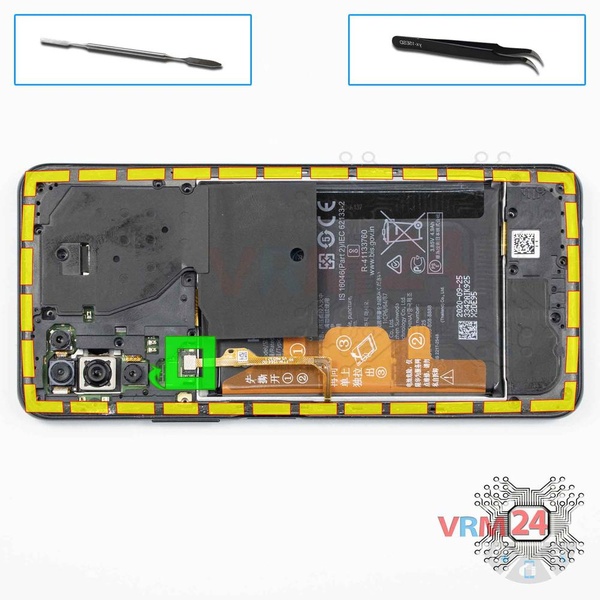

Retirez le capot intermédiaire avec les antennes qui protègent les cartes de circuits imprimés (PCB). Essayez de soulever les capots par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur le PCB.

ℹ️ Sur le capot supérieur, vous pouvez voir le revêtement métallisé sur le plastique sous forme de pistes et de pads de contact. Ce sont les antennes Wi-Fi, Bluetooth et GPS.

⚠ Il est crucial lors du remontage, de vérifier que les contacts à ressort sur la carte et les pads de contact sur le capot correspondent et se touchent. Sinon, la perte de signal ou le signal peut être assez faible.

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Huawei Honor 10X Lite DNN-LX9 a une batterie HB526488EEW avec 5000 mAh capacité (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage. De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez une vis fixant la carte fille.

Retirez l'ensemble haut-parleur avec les antennes.

Déconnectez le connecteur du câble coaxial, le câble inter-cartes du sous-écran sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le soulevez pas avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de l'extrémité (cosse).

Retirez la sous-carte. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et un module d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis fixant la carte mère.

Soulevez les connecteurs du câble du module d'affichage, du câble inter-cartes et du câble coaxial.

Débranchez également les connecteurs et retirez les trois caméras arrière et une caméra avant (selfie).

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

Débranchez le connecteur et retirez la caméra arrière.
