Outils recommandés

Pistolet thermique

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

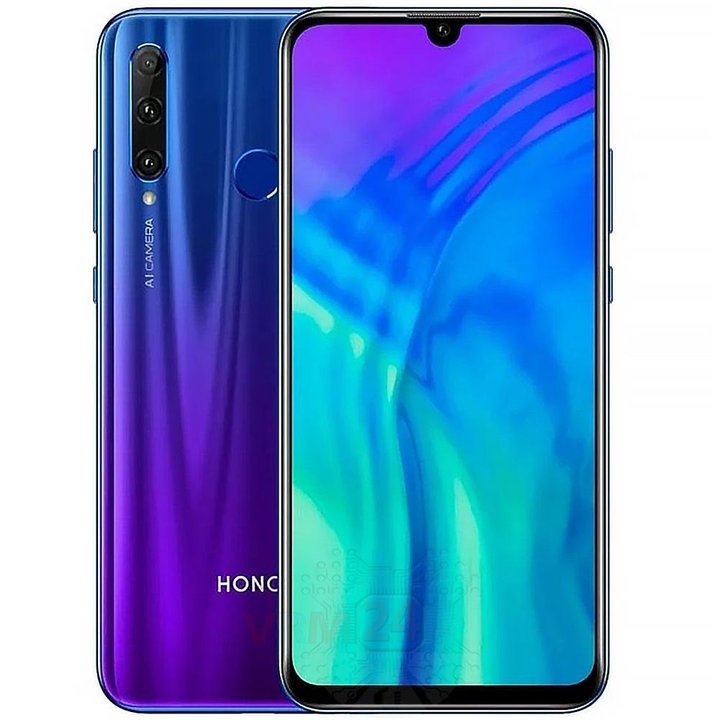

Démontage/Réparation de l'appareil mobile Huawei Honor 20 Lite (Huawei Honor 20 Lite MAR-LX1H) avec la description de chaque étape et l'ensemble d'outils requis.

14324

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Étape 1.

Retirez les tiroirs

À l'aide de l'outil d'extraction, ouvrez le tiroir de carte SIM et Micro SD et retirez-le.

⚠ Attention !

N'appuyez pas trop fort, cela pourrait causer des dommages.

Étape 2.

Ouvrez la coque arrière

Ouvrez la coque arrière.

⚠ Avertissement !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer avec précaution afin de ne pas endommager la surface de l'appareil.

Étape 3.

Ouvrez la coque arrière

Faites levier sur le connecteur du capteur d'empreintes digitales et retirez le capot.

Étape 4.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 grandes vis et 3 petites.

Étape 5.

Retirez le cadre

Retirez le cadre et le support.

Étape 6.

Retirez le capteur d'empreintes digitales

Soulevez le connecteur et retirez le câble du capteur d'empreintes digitales.

Étape 7.

Retirez le film protecteur

Décollez la couche protectrice.

Étape 8.

Déconnectez le connecteur de la batterie

Débranchez le connecteur de la batterie. Le modèle de batterie du Honor 20 Lite est HB356687ECW.

⚠ Avertissement !

Nous vous recommandons vivement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

Étape 9.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 petites vis et une grande.

Étape 10.

Retirez le haut-parleur

Soulevez et retirez l'ensemble buzzer (haut-parleur), moteur de vibration.

Étape 11.

Déconnectez les connecteurs

Débranchez les connecteurs de la carte fille.

Étape 12.

Retirez la carte fille

Retirez la carte fille, également appelée sous-carte.

Étape 13.

Retirez la caméra avant

Déconnectez le connecteur sur la carte mère et retirez la caméra avant (selfie).

Étape 14.

Retirez les caméras

Débranchez les connecteurs de la carte mère et retirez l'ensemble des trois caméras arrière.

Étape 15.

Déconnectez les connecteurs

Débranchez les connecteurs de la carte mère.

Étape 16.

Retirez la carte mère

Retirez la carte mère.

Étape 17.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté moyen et prend environ 12 minutes. Ce guide convient à tous les modèles Huawei Honor 20 Lite or Huawei Honor 20 Lite MAR-LX1H commercialisés dans différents pays.
