Outils recommandés

Tournevis Five-point P0.8 mm

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

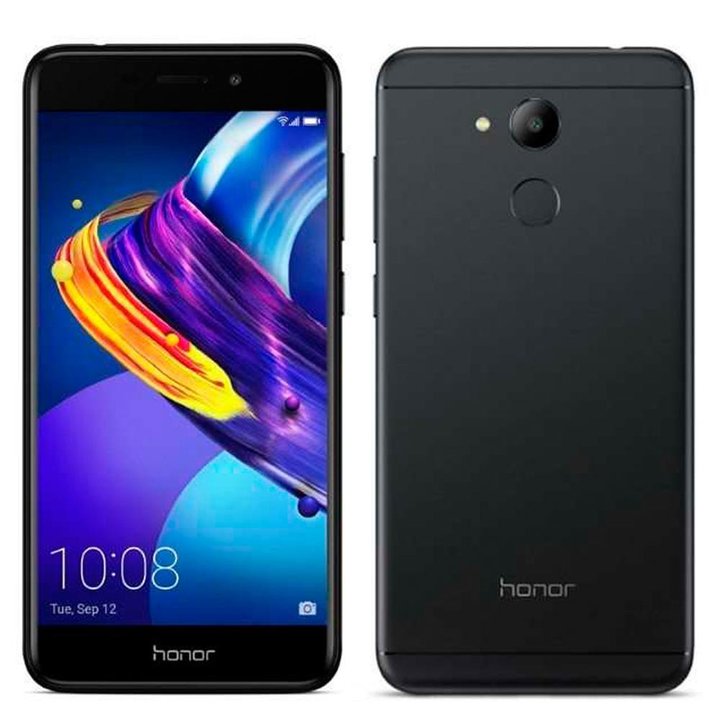

Démontage/Réparation de l'appareil mobile Huawei Honor 6C Pro (Huawei Honor 6C Pro (JMM-L22) (EMEA) ; Honor V9 Play JMM-AL00/AL10, JMM-TL00/TL10 (Chine)) avec la description de chaque étape et l'ensemble d'outils requis.

15483

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Étape 1.

Retirez les tiroirs

À l'aide de l'outil clé, ouvrez le tiroir de carte SIM et de carte MMC et retirez-le.

⚠ Avertissement !

N'appuyez pas trop fort, cela pourrait causer des dommages.

Étape 2.

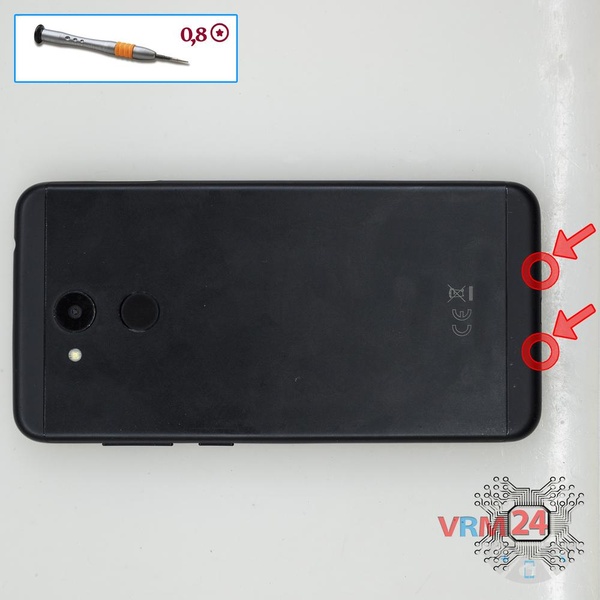

Dévissez les vis

À l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez les 2 vis à l'extrémité du téléphone.

Étape 3.

Ouvrez la coque arrière

Ouvrez la coque arrière.

⚠ Avertissement !

Sur la coque arrière se trouve un capteur d'empreintes connecté à la carte mère. Par conséquent, vous devez l'ouvrir avec attention et précaution, afin de ne pas endommager le câble.

Étape 4.

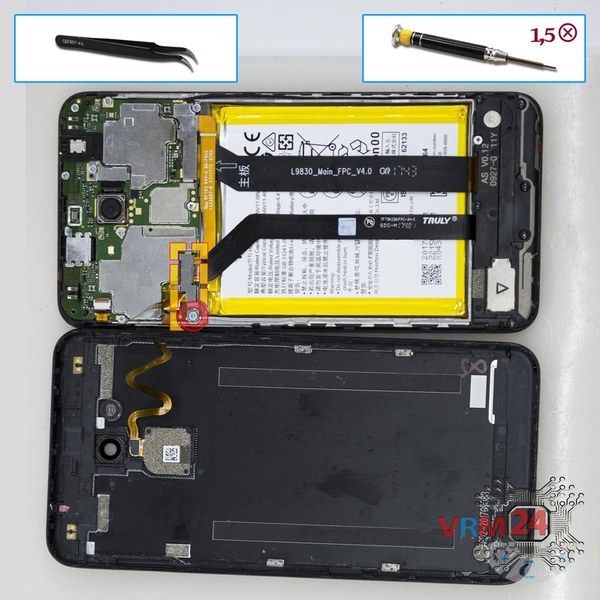

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon et retirez le support qui maintient les connecteurs.

Étape 5.

Déconnectez le connecteur

Débranchez le connecteur du capteur d'empreintes.

Étape 6.

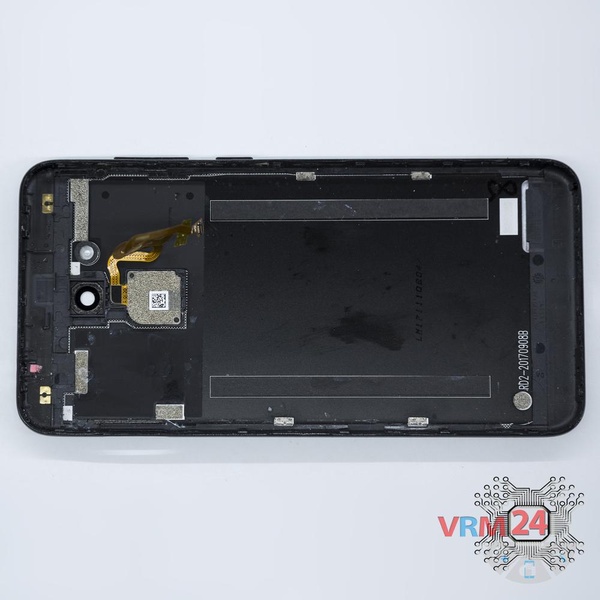

Dans le boîtier est resté

La coque arrière.

Étape 7.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon et retirez le support qui maintient les connecteurs.

Étape 8.

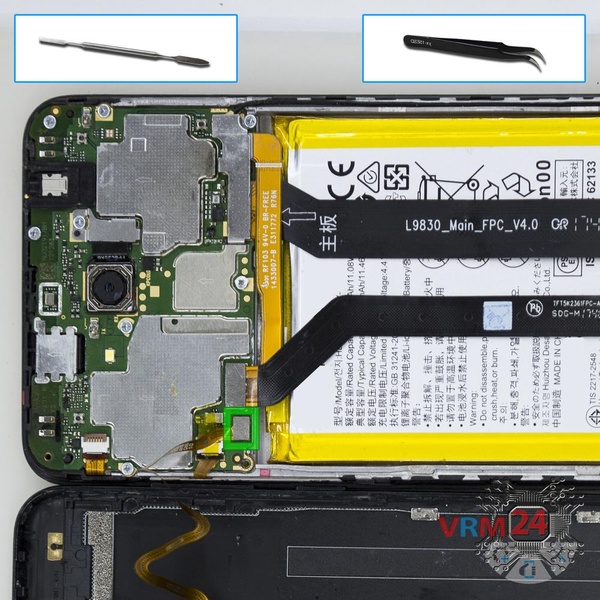

Déconnectez le connecteur de la batterie

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

Étape 9.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis.

Étape 10.

Retirez le haut-parleur

Faites levier et retirez l'ensemble buzzer (haut-parleur).

Étape 11.

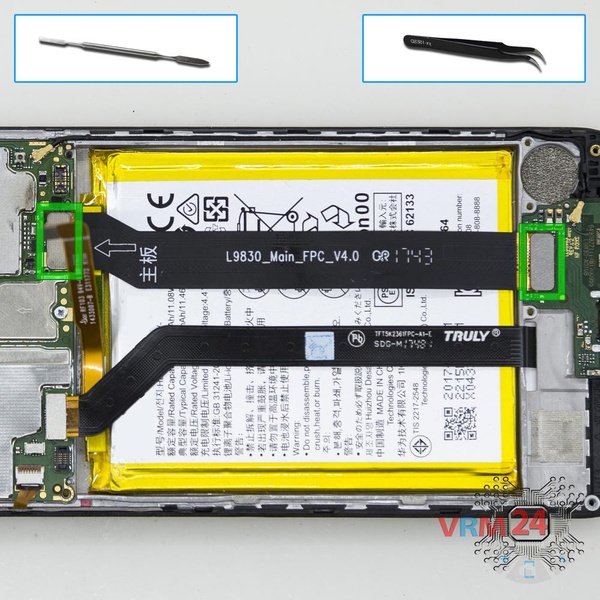

Retirez la nappe d'interconnexion

Déconnectez les connecteurs et retirez le câble inter-cartes.

Étape 12.

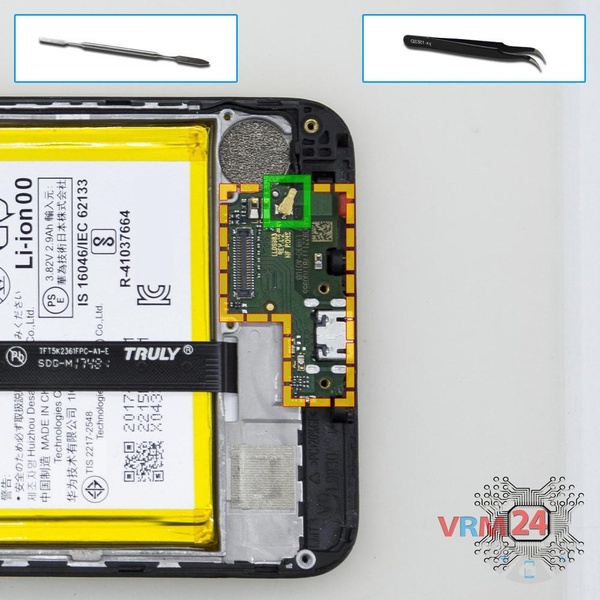

Retirez la carte fille

Faites levier sur le connecteur du câble coaxial et retirez la carte fille/sous-carte.

Étape 13.

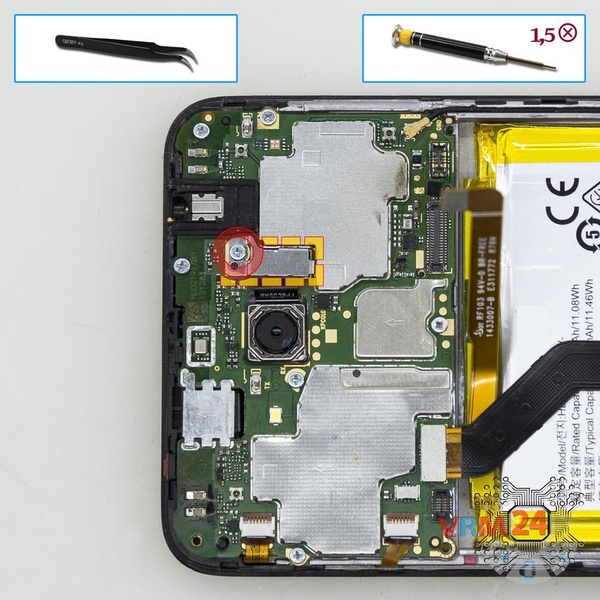

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis, et retirez le support maintenant les connecteurs de la caméra principale.

Étape 14.

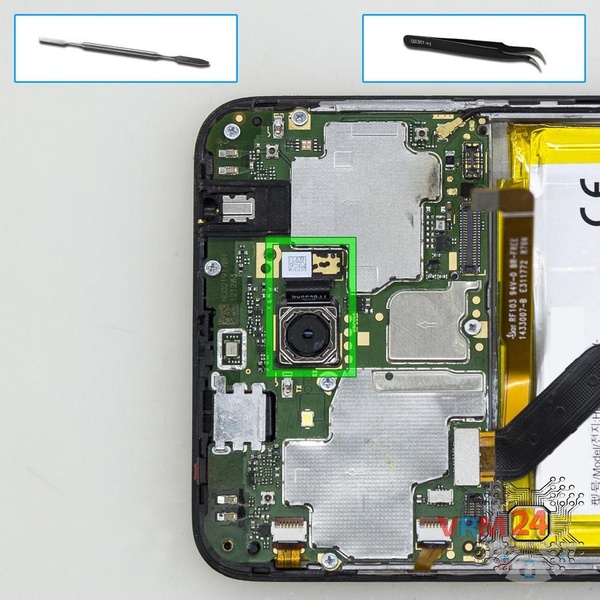

Retirez la caméra arrière

Déconnectez le connecteur sur la carte mère et retirez la caméra principale.

Étape 15.

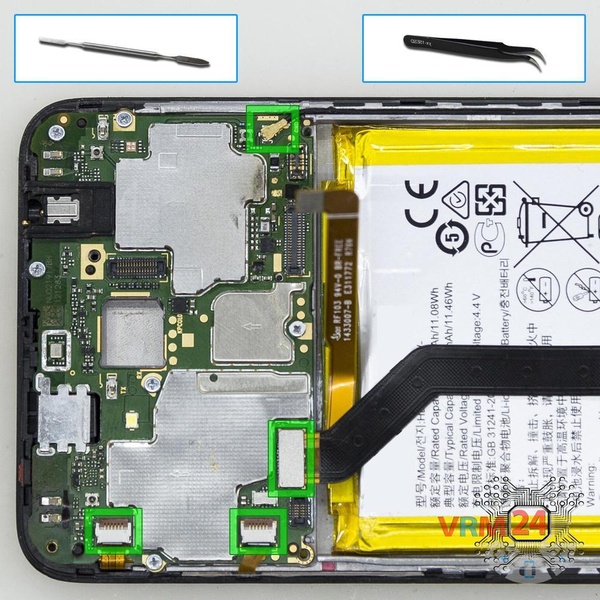

Déconnectez les connecteurs

Débranchez les connecteurs de la carte mère.

Étape 16.

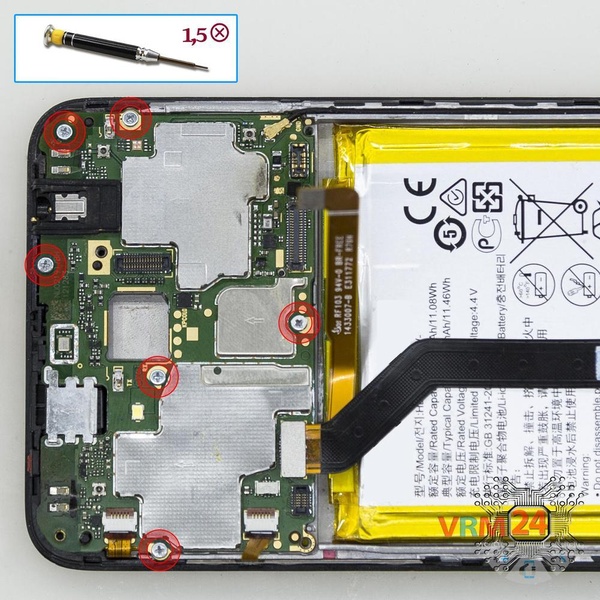

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les 6 vis dans la carte mère.

Étape 17.

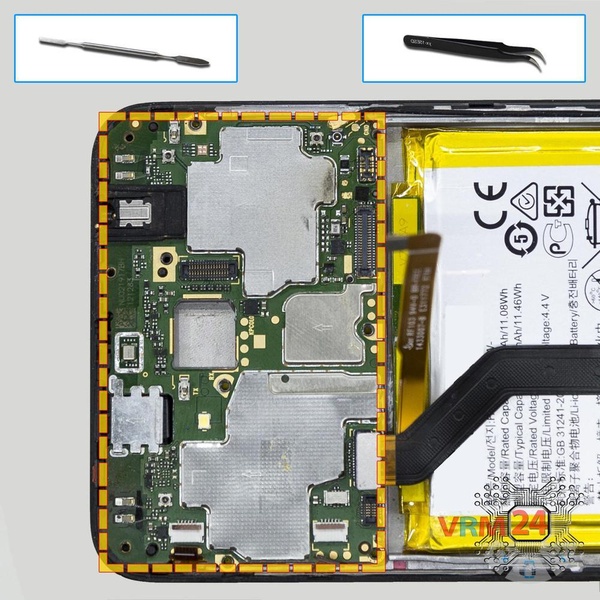

Retirez la carte mère

Retirez la carte mère.

Étape 18.

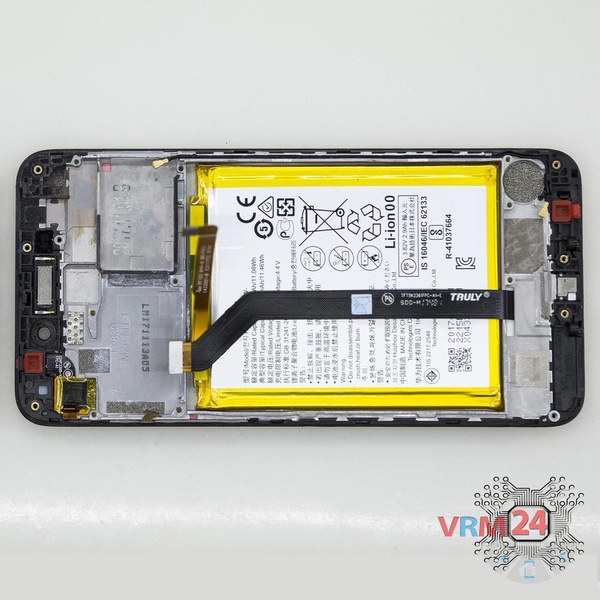

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 14 minutes. Ce guide convient à tous les modèles Huawei Honor 6C Pro or Huawei Honor 6C Pro (JMM-L22) (ЕМЕА); Honor V9 Play JMM-AL00/AL10, JMM-TL00/TL10 (China) commercialisés dans différents pays.

#instructions #Huawei #Huawei Honor 6C Pro

Instructions de démontage détaillées du Huawei Honor 6C Pro en vidéo, réalisées par notre centre de réparation et service mobile :
