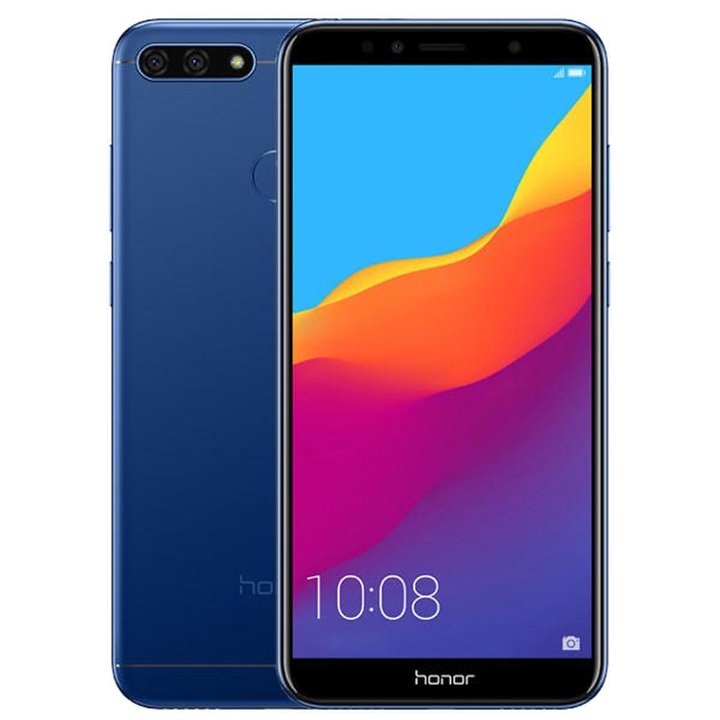

Démontage/Réparation de l'appareil mobile Huawei Honor 7A Pro (Huawei Honor 7A Pro (AUM-L29)) avec la description de chaque étape et l'ensemble d'outils requis.

20190

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Étape 1.

Retirez le tiroir

À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

Étape 2.

Ouvrez la coque arrière

Ouvrez la coque arrière.

Étape 3.

Retirez le support

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 3 vis et retirez les supports qui maintiennent les connecteurs.

Étape 4.

Déconnectez les connecteurs

Débranchez les connecteurs du capteur d'empreintes digitales et de la batterie sur la carte mère.

⚠ Avertissement !

Nous vous recommandons vivement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

Étape 5.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 boulons dans la partie inférieure.

Étape 6.

Retirez le haut-parleur

Faites levier et retirez l'ensemble buzzer (haut-parleur).

Étape 7.

Retirez la carte fille

Déconnectez les connecteurs de la carte mère inférieure et retirez-la.

Étape 8.

Retirez le câble

Débranchez le connecteur et retirez la nappe inter-cartes.

Étape 9.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis dans la carte mère.

Étape 10.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 la vis et retirez le support qui maintient la caméra principale.

Étape 11.

Retirez la caméra arrière

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

Étape 12.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 la vis et retirez le support qui maintient la prise jack casque.

Étape 13.

Retirez la caméra avant

Débranchez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

Étape 14.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

Étape 15.

Retirez la carte mère

Retirez la carte mère.

Étape 16.

Dans le cadre de l'écran est resté

Pièces dans le châssis du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 10 minutes. Ce guide convient à tous les modèles Huawei Honor 7A Pro or Huawei Honor 7A Pro (AUM-L29) commercialisés dans différents pays.

#instructions #Huawei #Huawei Honor 7A Pro

Instructions de démontage détaillées du Huawei Honor 7A Pro en vidéo, réalisées par notre centre de réparation et service mobile :
