Démontage/Réparation de l'appareil mobile Huawei Honor 8A (Huawei Honor 8A JAT-LX1) avec la description de chaque étape et l'ensemble d'outils requis.

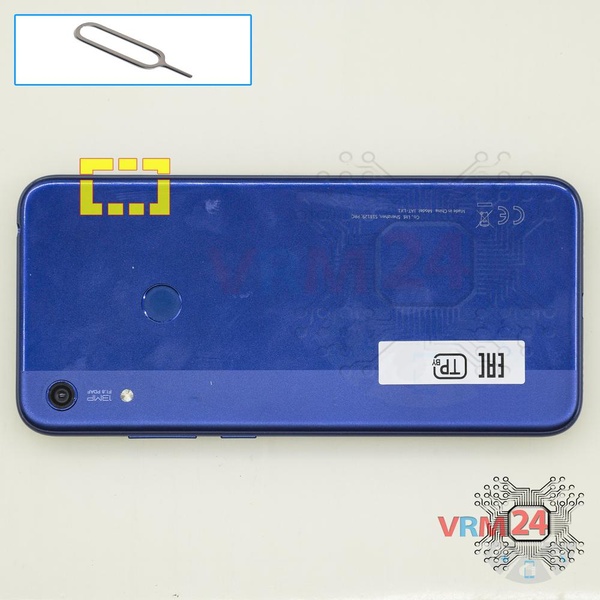

À l'aide de l'outil Clé (aussi appelé Aiguille) ou d'un Trombone, ouvrez le tiroir des cartes SIM et mémoire (Micro SD) et retirez-le.

⚠ Attention ! L'outil doit être inséré dans un trou spécial sur le bord du boîtier du téléphone. N'appuyez pas trop fort, cela pourrait casser le mécanisme d'éjection du tiroir.

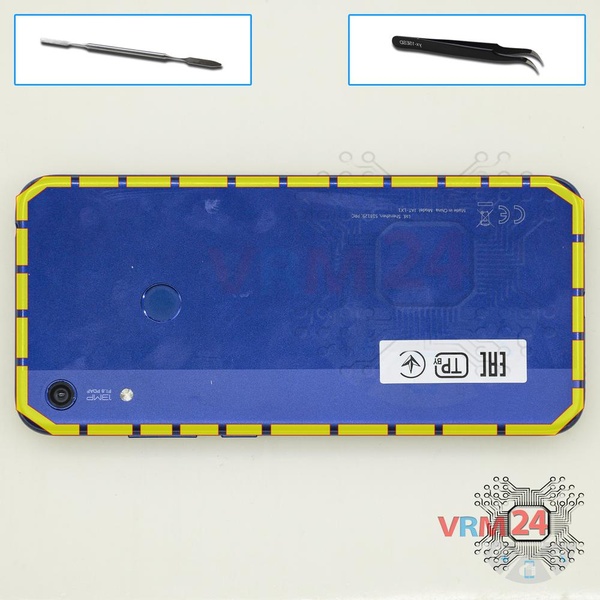

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, tout autour du bord, les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas, sinon le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.

⚠ Repérez à l'avance sur l'image l'emplacement des câbles inter-cartes, de l'écran tactile, de l'affichage et des boutons (le cas échéant) sous la coque, afin de ne pas les endommager accidentellement.

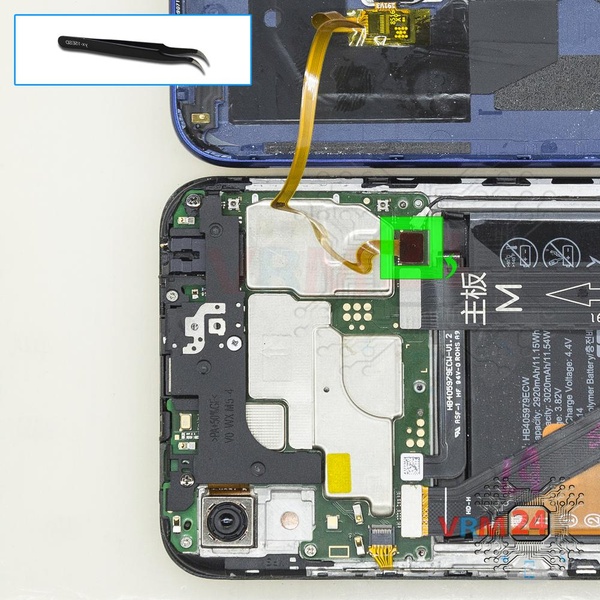

⚠ Faites attention au câble du capteur d'empreintes digitales collé à la coque arrière depuis l'intérieur.

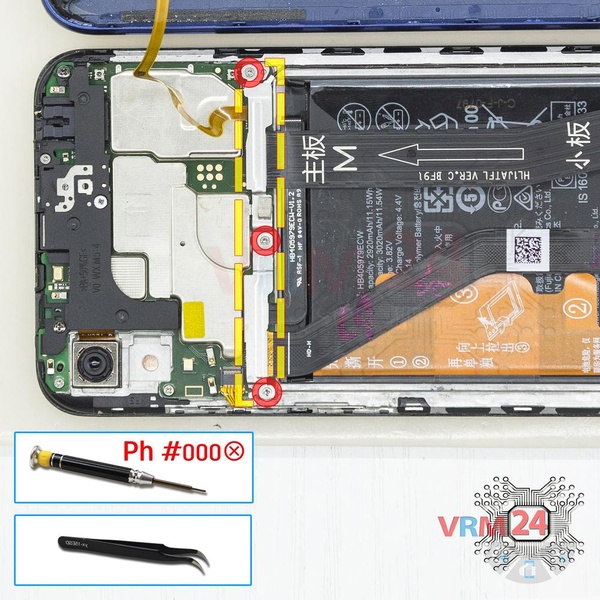

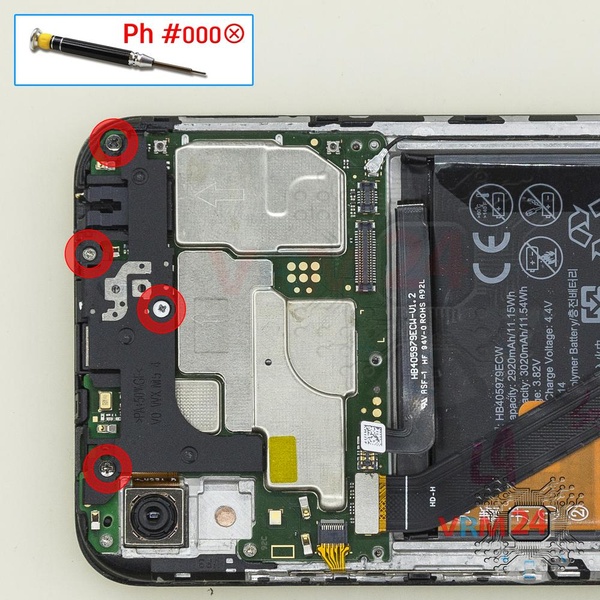

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 3 vis, puis retirez le support maintenant les connecteurs.

⚠ Efforcez-vous de contrôler et d'effectuer toutes les actions avec précaution afin de ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte de circuits imprimés.

Faites levier sur le connecteur du capteur d'empreintes digitales et retirez le capot.

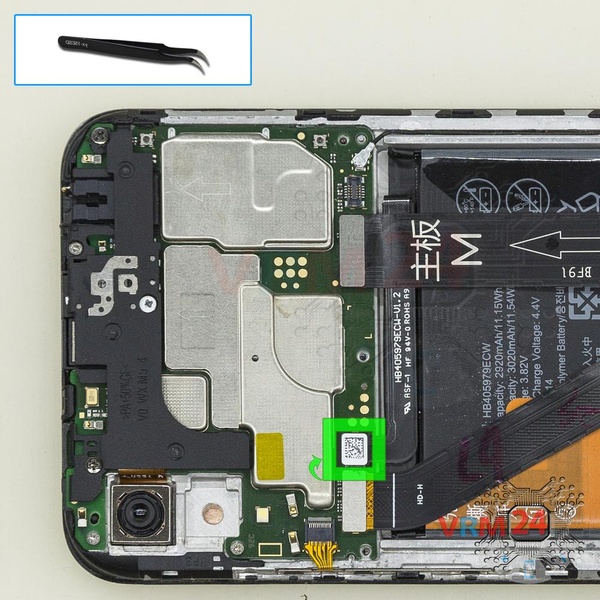

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le Huawei Honor 8A possède une batterie HB405979ECW.

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable, ou faites-le avec précaution.

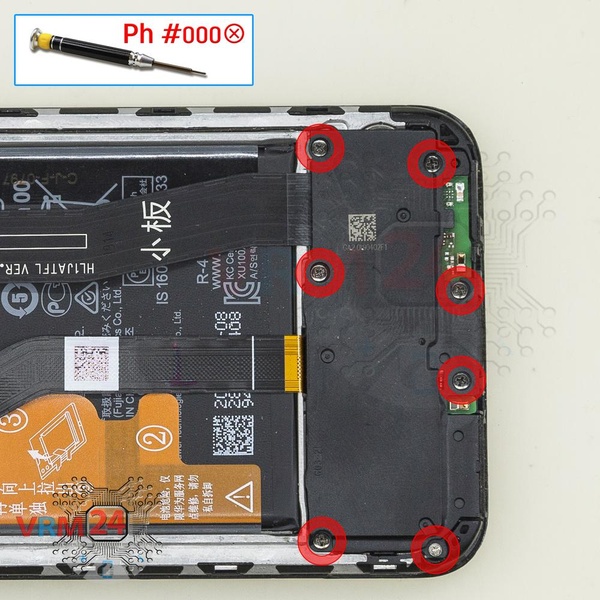

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 7 vis dans la partie supérieure du téléphone.

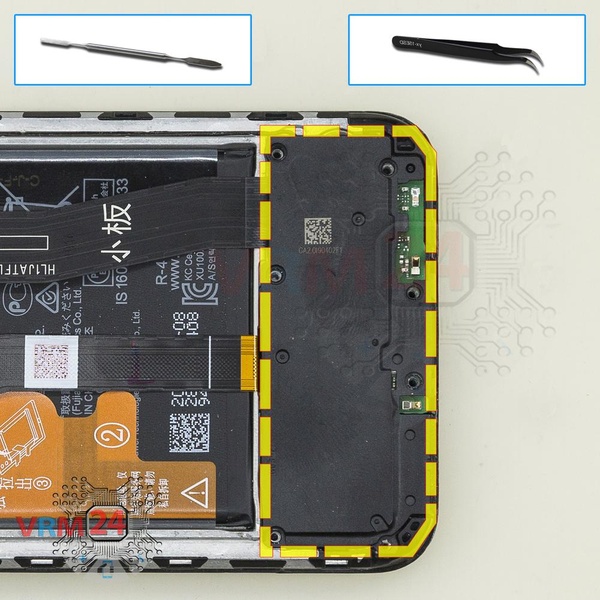

Retirez l'ensemble haut-parleur avec les antennes.

ℹ️ Ce haut-parleur est installé sur un grand nombre de modèles de ce fabricant et il est assez simple à remplacer. Pour remplacer le haut-parleur, vous devez chauffer doucement sa surface pour ramollir la base adhésive, mais pour un neuf, collez-le impérativement ! Sinon, lors de la lecture de sons et de musique, le haut-parleur vibrera et émettra des bruits parasites.

⚠ Il est important, lors du remontage, de vérifier que les contacts à ressort sur la carte et les plages de contact sur la coque coïncident et se touchent. Sinon, il peut y avoir une perte de signal ou un signal assez faible.

ℹ️ Notez impérativement l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis et les pièces individuelles retirées (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

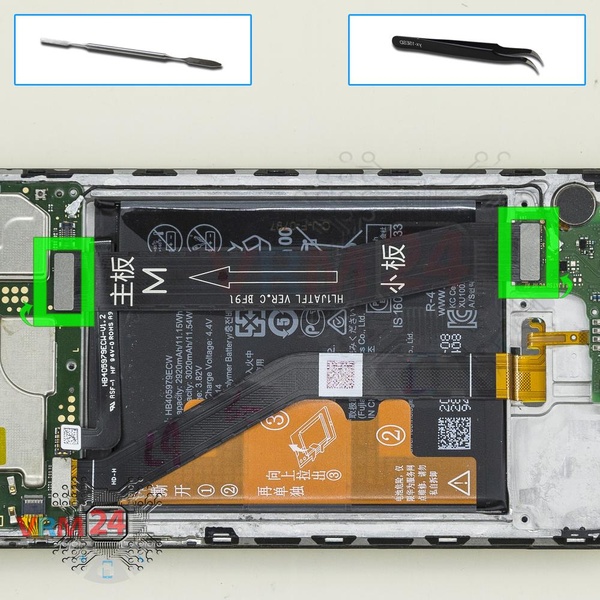

Faites levier sur les connecteurs et retirez le câble inter-cartes.

⚠ Ne tirez pas sur le câble et ne faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de son embout (cosse).

Débranchez délicatement les connecteurs, de préférence par le bord, puis retirez le câble inter-cartes reliant la carte mère à la carte fille (aussi appelée sous-carte).

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

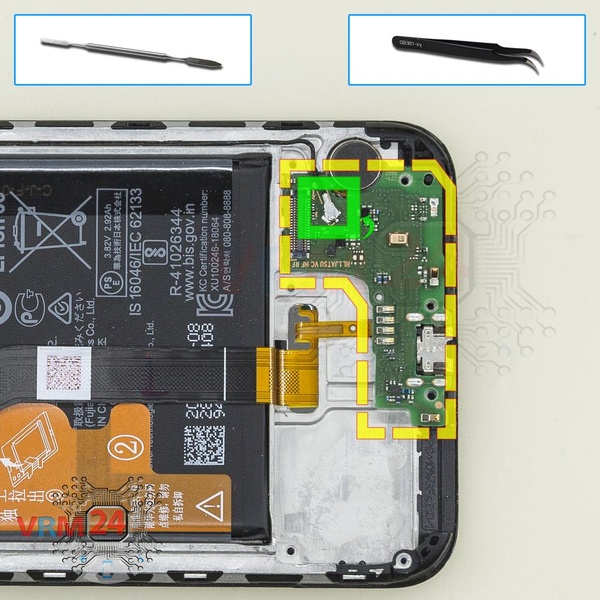

Retirez la sous-carte. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et un module d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les 4 vis.

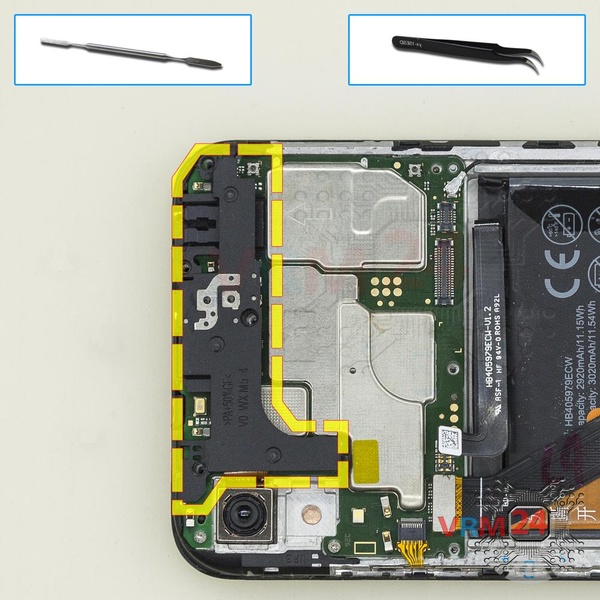

Faites levier et retirez la coque avec les antennes, qui protège la carte de circuits imprimés (PCB). Essayez de soulever les coques par les bords et ne poussez rien entre elles, afin de ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la PCB.

ℹ️ Sur la coque supérieure, vous pouvez voir le revêtement métallisé sur le plastique sous forme de pistes et de plages de contact. Ce sont les antennes Wi-Fi, Bluetooth et GPS.

⚠ Il est important, lors du remontage, de vérifier que les contacts à ressort sur la carte et les plages de contact sur la coque coïncident et se touchent. Sinon, il peut y avoir une perte de signal ou un signal assez faible.

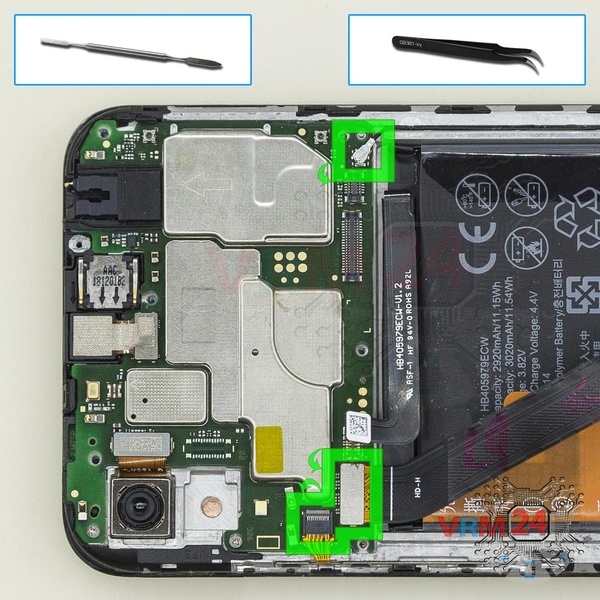

Faites levier sur les connecteurs du câble des boutons d'alimentation et de volume, du câble inter-cartes et du câble coaxial.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

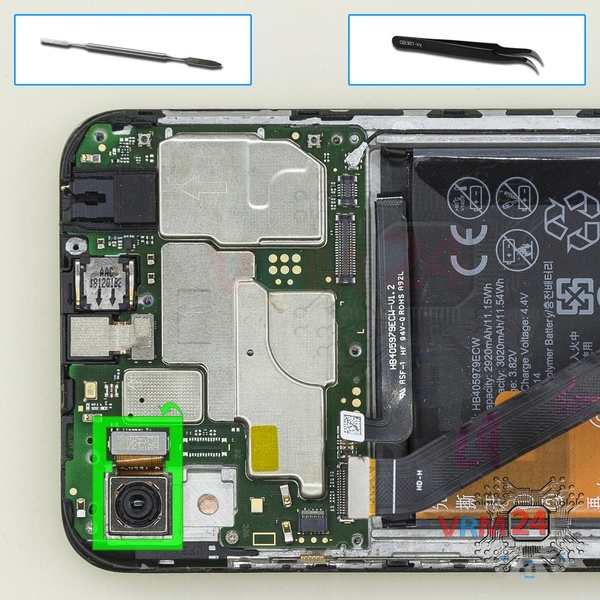

Débranchez le connecteur sur la PCB et retirez la caméra principale.

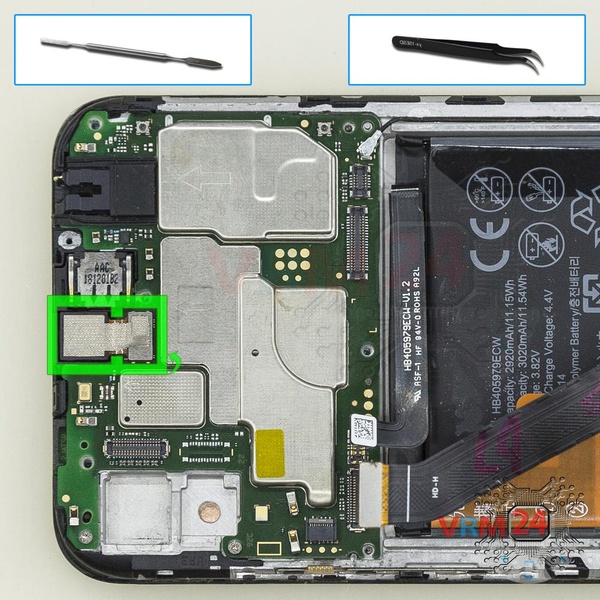

Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

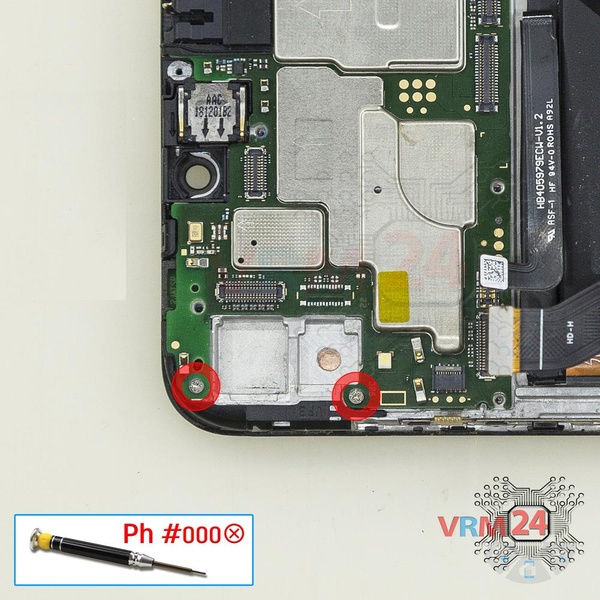

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis sur la carte mère.

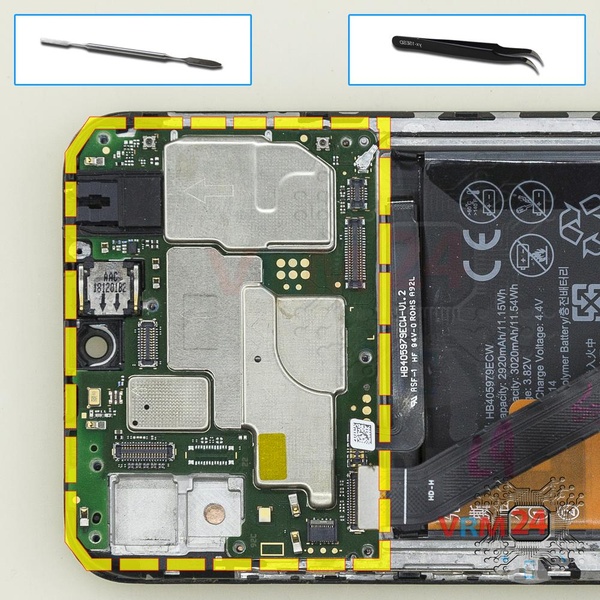

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

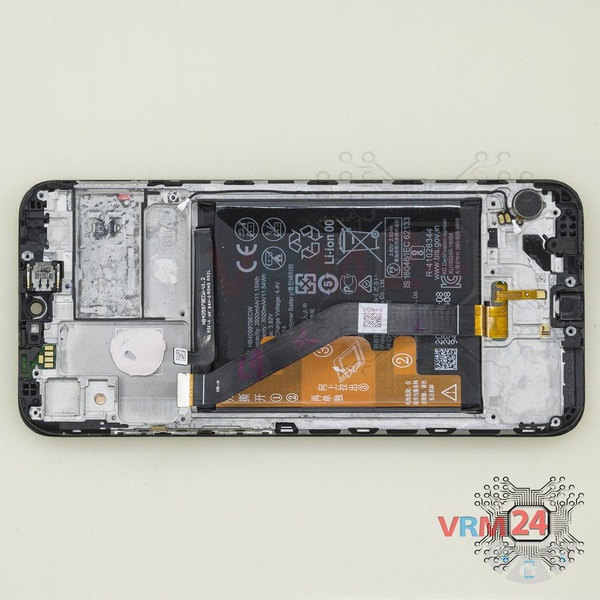

ℹ️ Dans le châssis d'affichage sont restés : le haut-parleur d'écoute et la batterie.
