Outils recommandés

Pistolet thermique

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

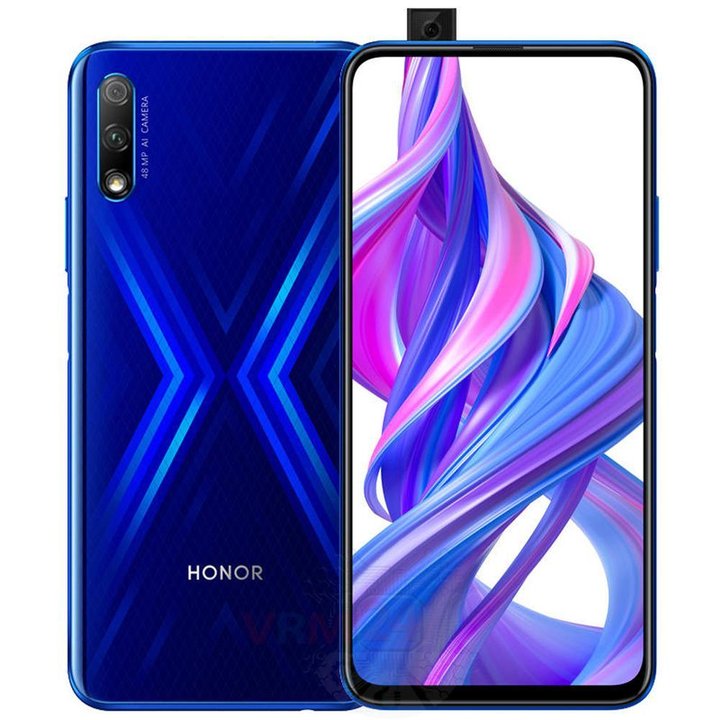

Démontage/Réparation de l'appareil mobile Huawei Honor 9X (Huawei Honor 9X STK-LX1) avec la description de chaque étape et l'ensemble d'outils requis.

30801

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Étape 1.

Retirez les tiroirs

À l'aide de l'outil d'extraction, ouvrez le tiroir des cartes SIM et Micro SD et retirez-le.

⚠ Attention !

N'appuyez pas trop fort, cela pourrait causer des dommages.

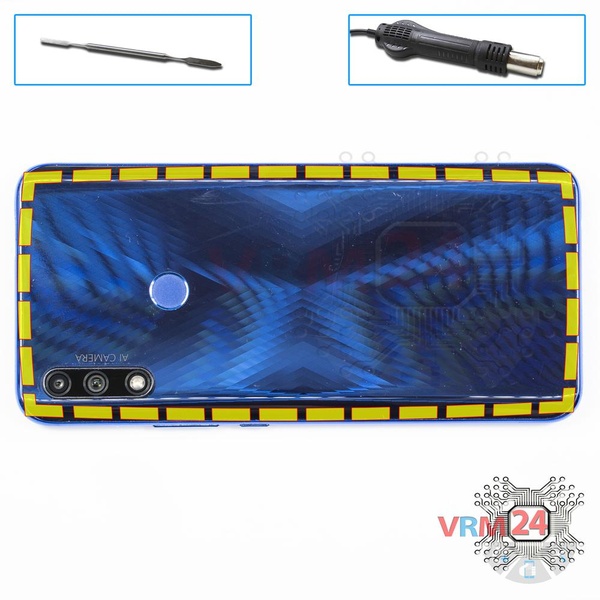

Étape 2.

Ouvrez la coque arrière

Ouvrez la coque arrière.

⚠ Avertissement !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer avec précaution afin de ne pas endommager la surface de l'appareil.

Étape 3.

Retirez le capteur d'empreintes digitales

Soulevez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.

Étape 4.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 11 vis.

Étape 5.

Ouvrez la coque arrière

Retirez la coque.

Étape 6.

Déconnectez le connecteur de la batterie

Débranchez le connecteur de la batterie. Le modèle de batterie du Huawei Honor 9X est HB446486ECW.

⚠ Avertissement !

Nous vous recommandons vivement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

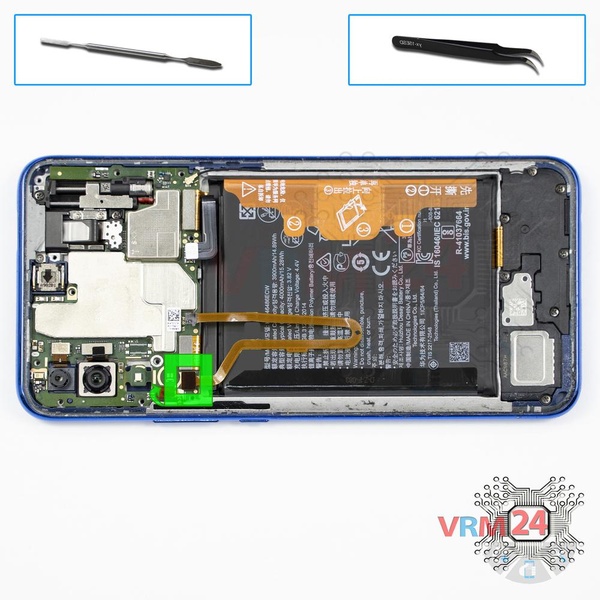

Étape 7.

Retirez le câble

Débranchez le connecteur et retirez le câble du capteur d'empreintes digitales.

Étape 8.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis.

Étape 9.

Ouvrez la coque arrière

Retirez la coque.

Étape 10.

Retirez le haut-parleur

Faites levier et retirez l'ensemble buzzer (haut-parleur).

Étape 11.

Déconnectez les connecteurs

Débranchez les connecteurs de la carte fille.

Étape 12.

Retirez la carte fille

Retirez la carte fille, également appelée sous-carte.

Étape 13.

Retirez la caméra arrière

Déconnectez les connecteurs de la carte mère et retirez les deux caméras arrière.

Étape 14.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis et retirez le support maintenant les connecteurs.

Étape 15.

Déconnectez les connecteurs

Débranchez les connecteurs de la carte mère.

Étape 16.

Retirez la carte mère

Retirez la carte mère.

Étape 17.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté moyen et prend environ 15 minutes. Ce guide convient à tous les modèles Huawei Honor 9X or Huawei Honor 9X STK-LX1 commercialisés dans différents pays.
