Outils recommandés

Pistolet thermique

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

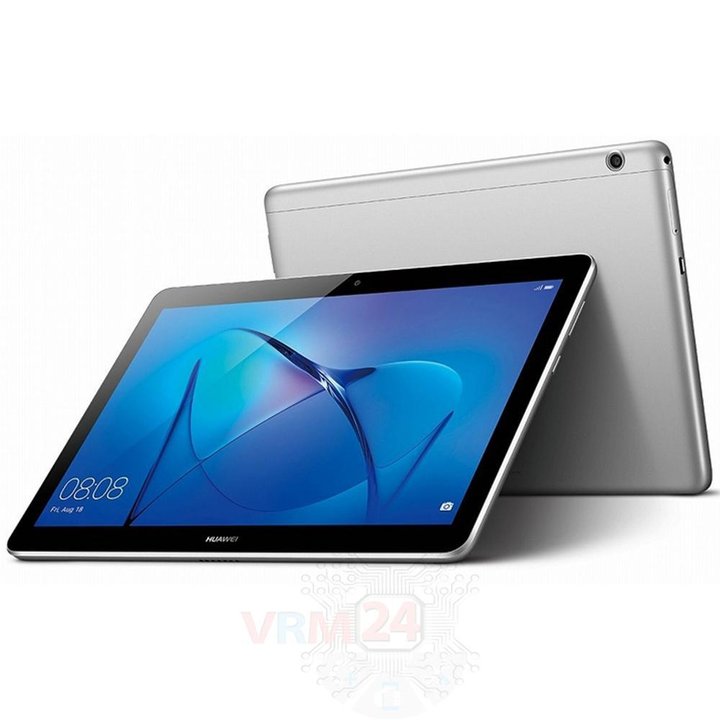

Démontage/Réparation de l'appareil mobile Huawei MediaPad M3 Lite 10'' (Huawei MediaPad M3 Lite 10'' (BAH-L09)) avec la description de chaque étape et l'ensemble d'outils requis.

18508

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Étape 1.

Retirez les tiroirs

À l'aide de l'outil d'éjection, ouvrez le tiroir des cartes SIM et Micro SD et retirez-le.

⚠ Attention !

N'appuyez pas trop fort, cela pourrait causer des dommages.

Étape 2.

Ouvrez le module d'affichage

Séparez le module d'affichage et retournez-le.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

Étape 3.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis et retirez le support qui maintient les connecteurs.

Étape 4.

Ouvrez le module d'affichage

Faites levier sur le connecteur et retirez le module d'affichage.

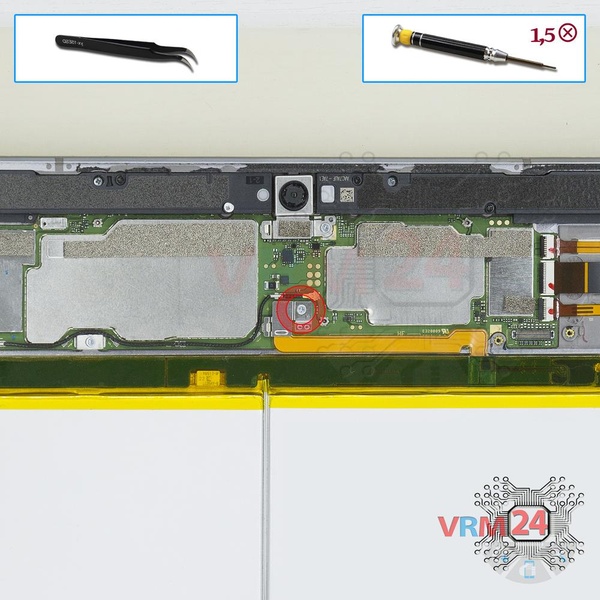

Étape 5.

Dévissez une vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis et retirez le support maintenant le connecteur de la batterie.

Étape 6.

Déconnectez le connecteur de la batterie

Déconnectez le connecteur de la batterie. Le modèle de batterie du Huawei MediaPad M3 Lite est HB26A5I0EBC.

⚠ Attention !

Nous recommandons fortement de déconnecter le connecteur pour éviter un éventuel court-circuit lors du démontage.

Étape 7.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 vis.

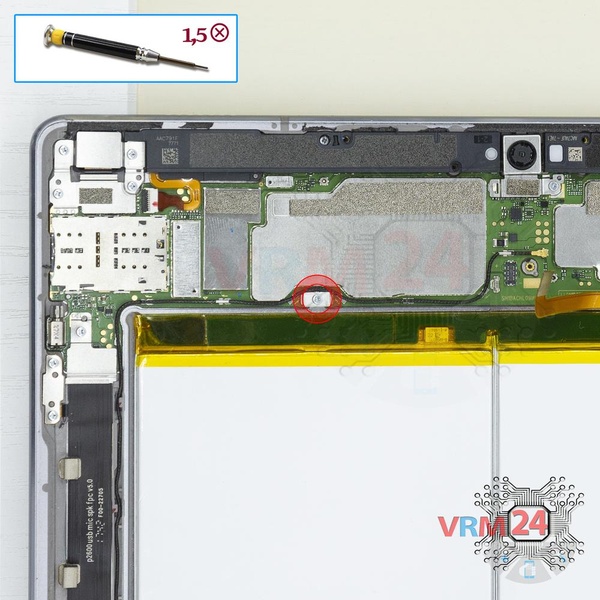

Étape 8.

Dévissez une vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis.

Étape 9.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis.

Étape 10.

Retirez le support

Retirez le support.

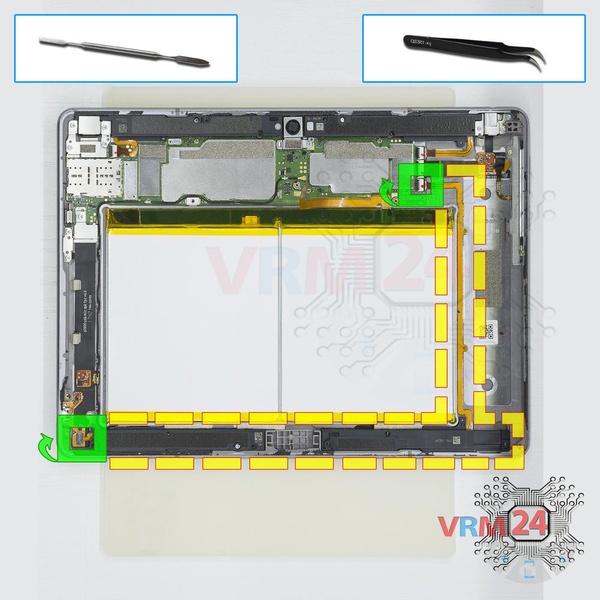

Étape 11.

Retirez le haut-parleur

Faites levier sur les connecteurs et retirez les deux ensembles de haut-parleurs (buzzers).

Étape 12.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis et retirez le support qui maintient les connecteurs.

Étape 13.

Retirez le port de charge

Déconnectez le connecteur et retirez le câble avec un port de chargement.

Étape 14.

Retirez le support

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis et retirez le support qui maintient les connecteurs.

Étape 15.

Retirez le support

Retirez le support.

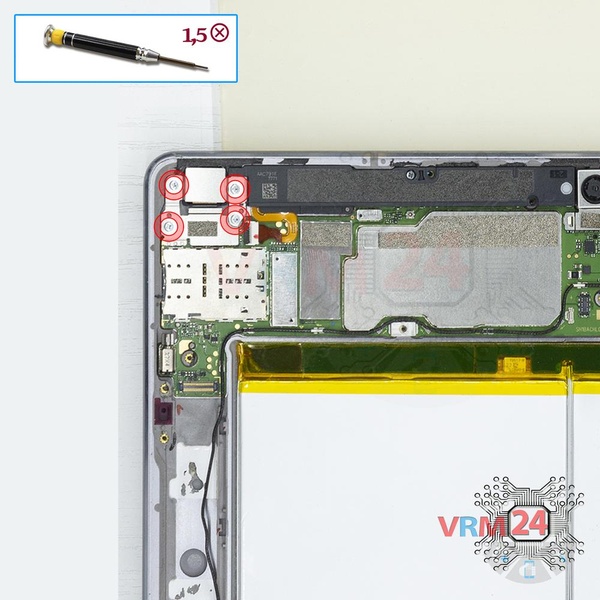

Étape 16.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 vis.

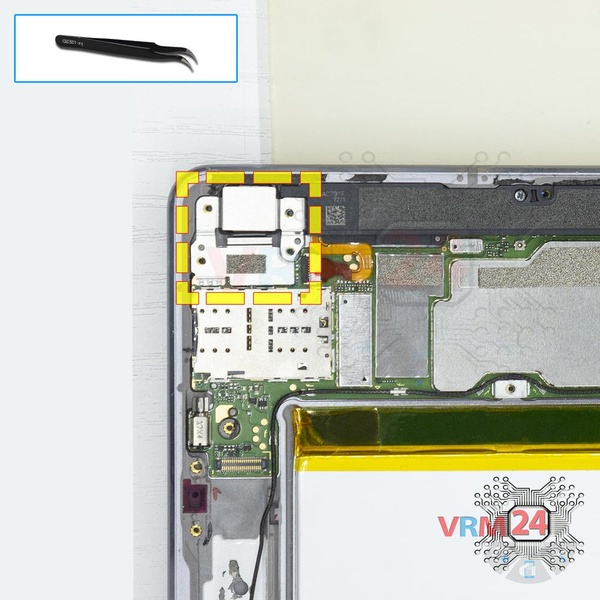

Étape 17.

Retirez le support

Retirez le support de la caméra principale.

Étape 18.

Retirez le haut-parleur

Faites levier sur les connecteurs et retirez les deux ensembles de haut-parleurs (buzzers).

Étape 19.

Dévissez une vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis et retirez le support maintenant la caméra frontale (selfie).

Étape 20.

Retirez les caméras

Débranchez les connecteurs de la carte mère et retirez les caméras principale et frontale (selfie).

Étape 21.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

Étape 22.

Retirez la carte mère

Retirez la carte mère.

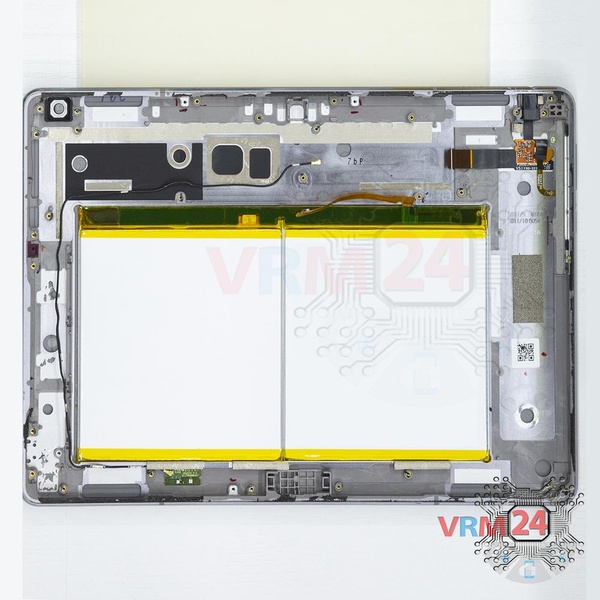

Étape 23.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté difficile et prend environ 17 minutes. Ce guide convient à tous les modèles Huawei MediaPad M3 Lite 10'' or Huawei MediaPad M3 Lite 10'' (BAH-L09) commercialisés dans différents pays.

#instructions #Huawei #Huawei MediaPad M3 Lite 10''

Instructions de démontage détaillées du Huawei MediaPad M3 Lite 10'' en vidéo, réalisées par notre centre de réparation et service mobile :
