Démontage/Réparation de l'appareil mobile Huawei Mediapad T10s (Huawei Mediapad T10s (AgassiR-W09A aka AGS3-W09(Wi-Fi only)), AGS3-L09 (Wi-Fi/LTE)) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

⚠️ Attention ! Le démontage a une difficulté maximale de 3e car le processus commence par le démontage du module d'affichage. Si vous n'avez aucune expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons vivement de contacter un centre de service spécialisé.

Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface du module d'affichage doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent très difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ni de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

Le processus est visible intégralement dans notre vidéo ainsi qu'en détail, à la fin des instructions.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis et retirez les supports maintenant les connecteurs.

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Huawei MediaPad T10s a une batterie HB2899C0ECW-C avec une capacité de 5000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

Faites levier sur le connecteur et retirez le module d'affichage.

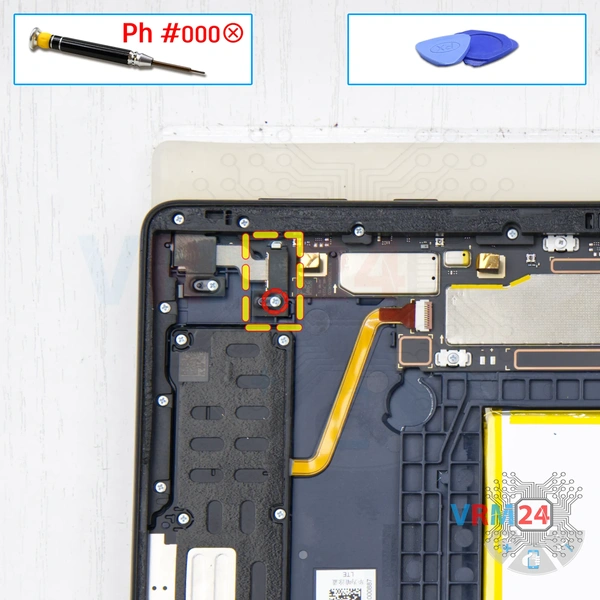

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis et retirez le support maintenant la caméra arrière.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 43 vis argentées.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis noires.

Faites levier sur les bords et retirez le châssis intermédiaire.

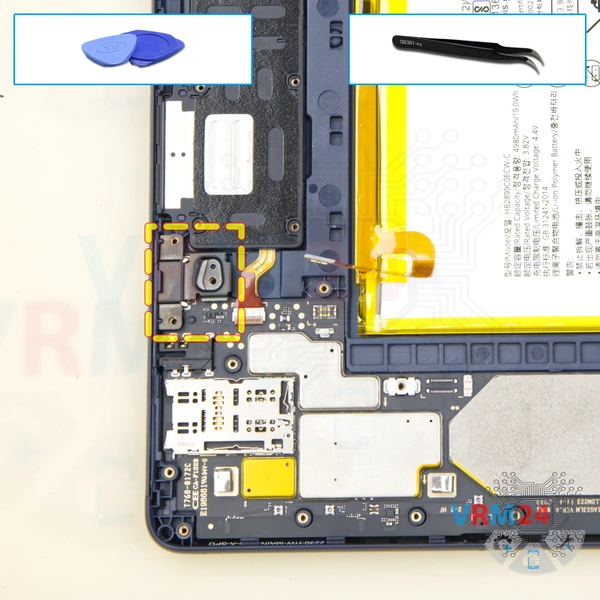

Retirez le support maintenant le port de chargement.

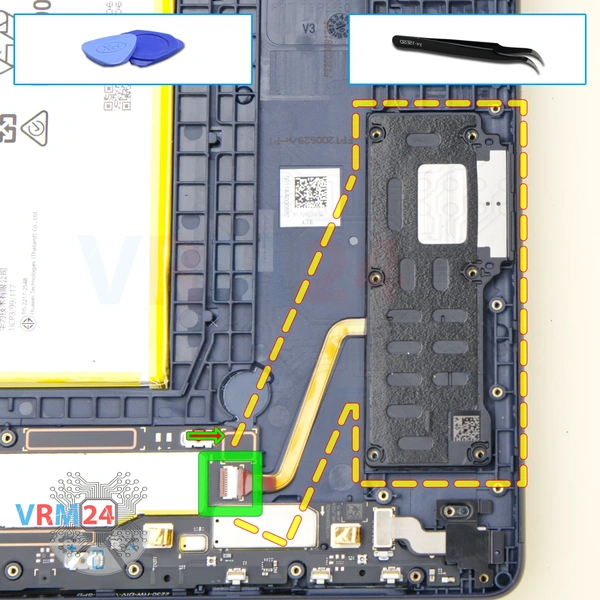

Déconnectez le connecteur et retirez le haut-parleur.

Soulevez le connecteur et retirez le deuxième haut-parleur.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

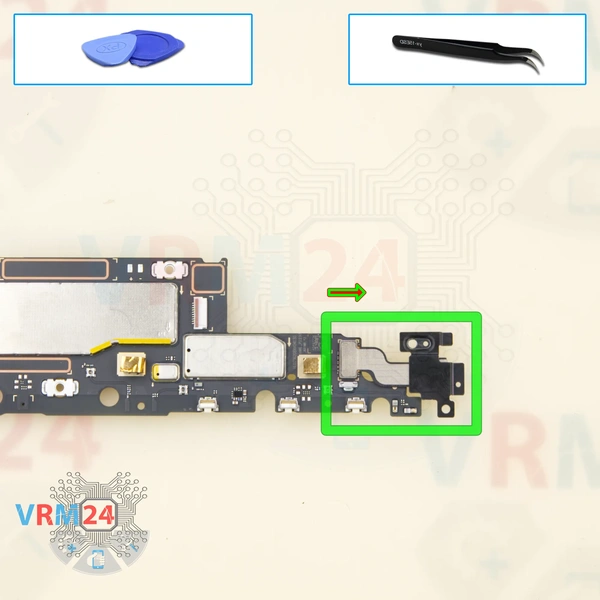

Soulevez le connecteur et retirez la caméra arrière.

Soulevez le connecteur et retirez la caméra frontale (selfie).

⚠️ La caméra est collée de l'intérieur avec du ruban adhésif à la carte mère, soyez donc prudent.

ℹ️ Dans le boîtier, il reste : la batterie.
