Démontage/Réparation de l'appareil mobile Huawei MediaPad T5 (Huawei MediaPad T5 AGS2-L09) avec la description de chaque étape et l'ensemble d'outils requis.

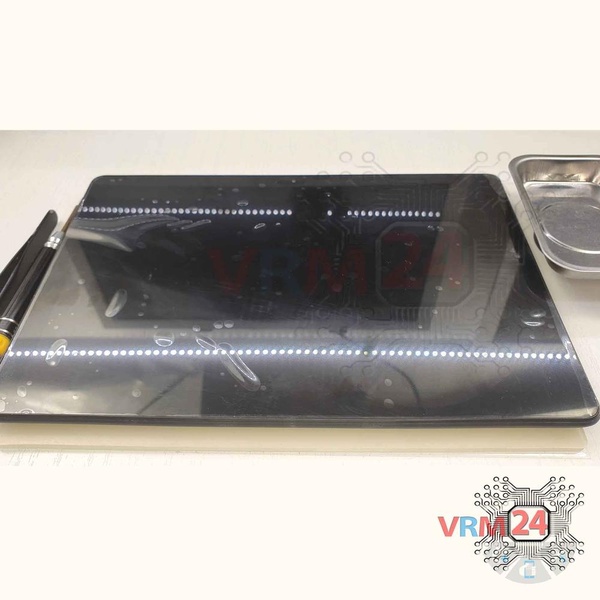

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

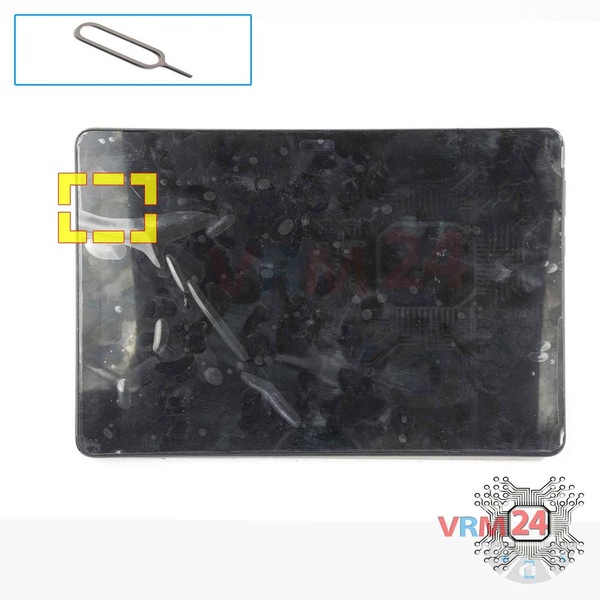

Utilisez l'outil clé (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

ℹ️ Rappelez-vous l'emplacement des tiroirs de carte SIM et de carte mémoire (Micro SD) afin que rien ne soit confondu lors du remontage.

⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

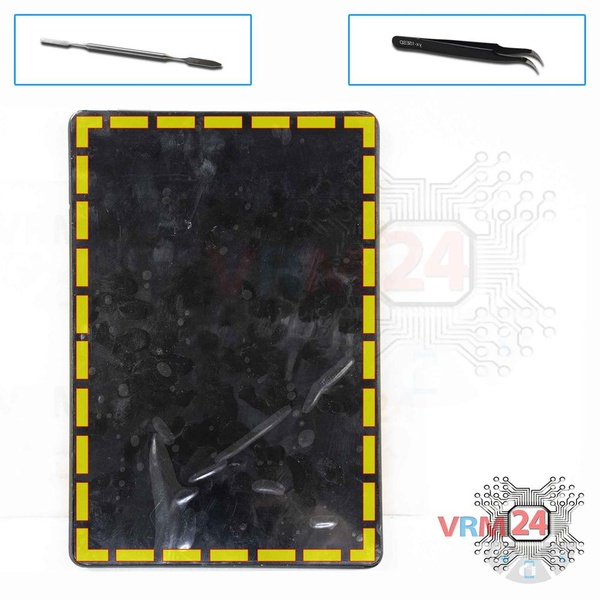

À l'aide d'un spudger ou d'un pick en plastique, délicatement, sur le pourtour, détachez les clips du module d'affichage et retirez-le.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Regardez à l'avance dans l'image l'emplacement des câbles’ pour l'inter-cartes, l'écran tactile, l'affichage, les boutons (le cas échéant) sous le capot pour ne pas les endommager accidentellement.

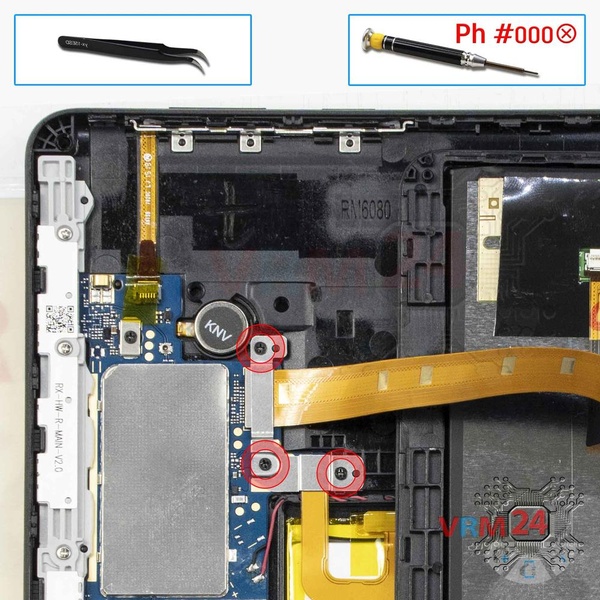

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les trois vis et retirez le support maintenant les connecteurs.

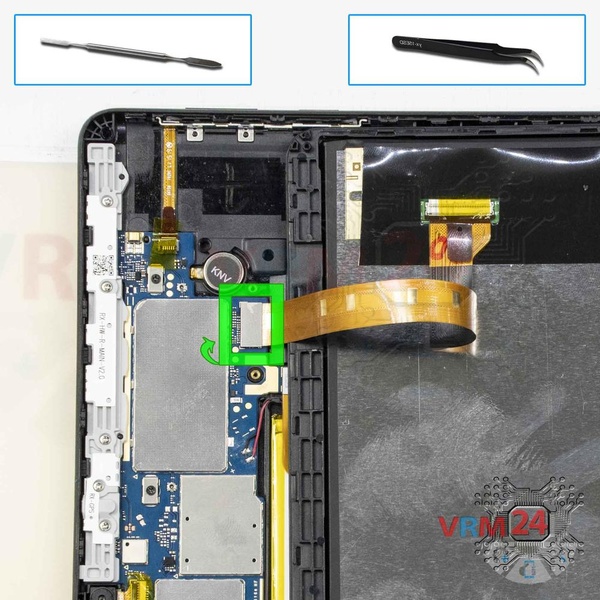

Débranchez le connecteur et retirez le module d'affichage.

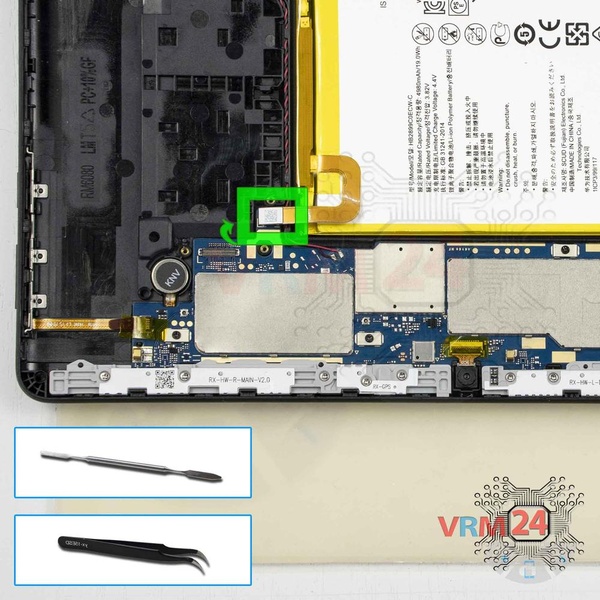

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Huawei MediaPad T5 AGS2-L09 a une batterie HB2899C0ECW-C avec 4980 mAh capacité (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

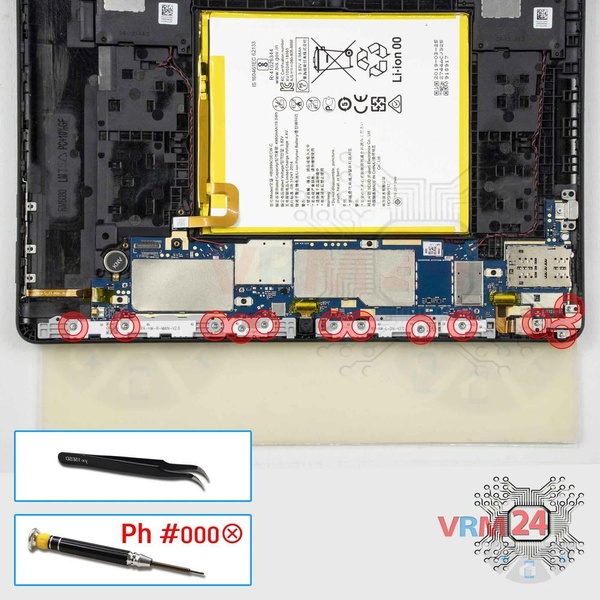

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 12 vis et retirez le support de la prise jack casque.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

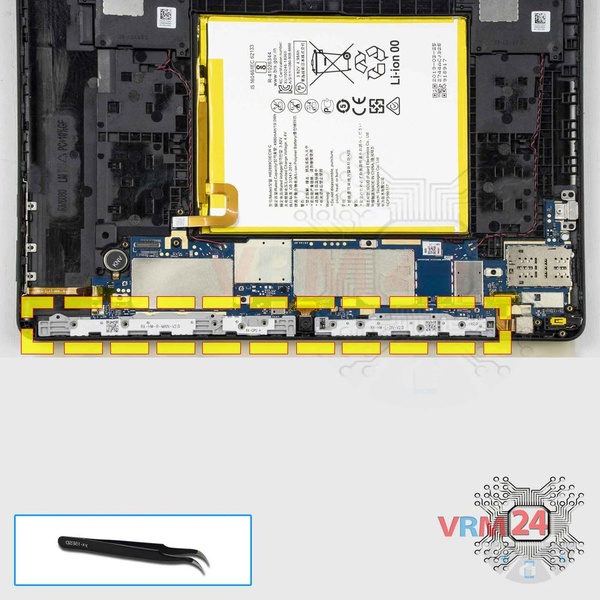

Retirez soigneusement les capots avec les antennes.

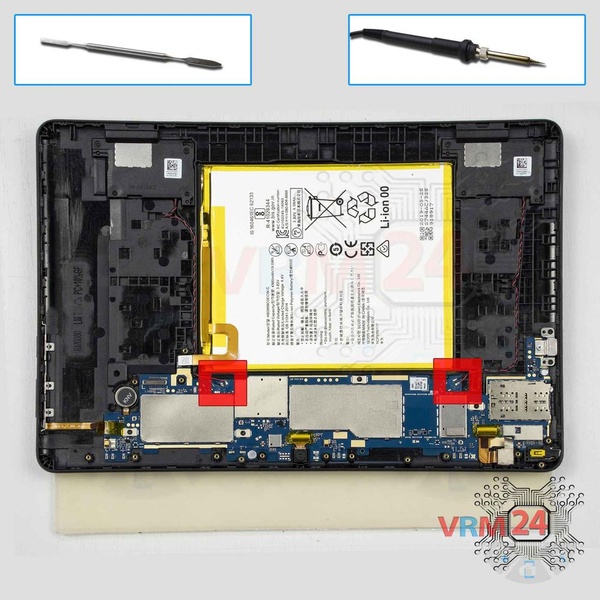

À l'aide d'un fer à souder, dessoudez les fils des haut-parleurs.

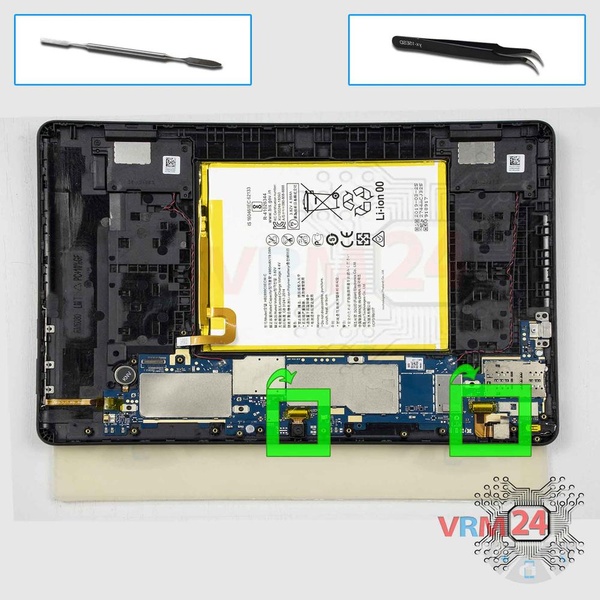

Débranchez les connecteurs et retirez les caméras avant (selfie) et arrière.

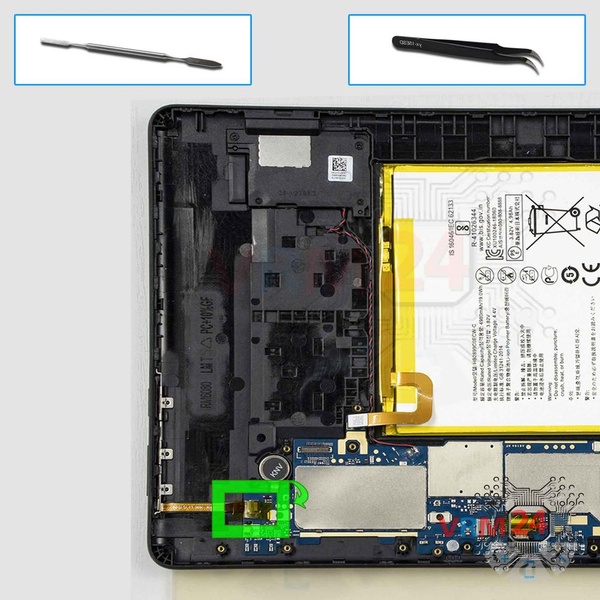

Soulevez le connecteur des boutons latéraux d'alimentation et de volume +/-.

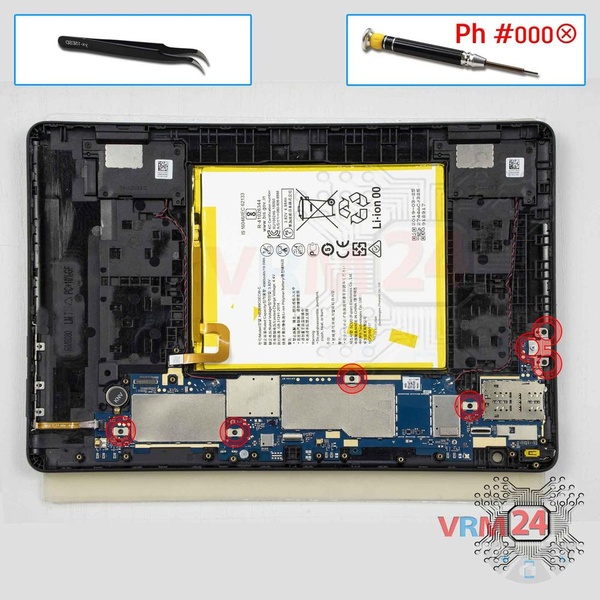

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les sept vis et retirez le support fixant le port de chargement.

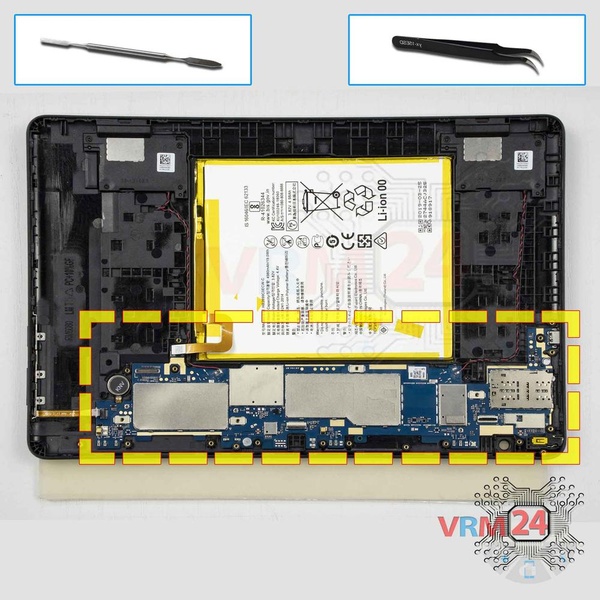

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

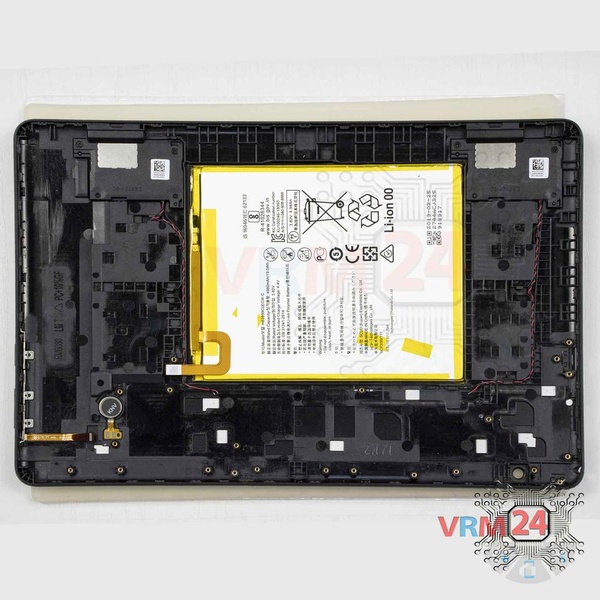

ℹ️ Dans le boîtier, il reste : deux haut-parleurs, la batterie, les boutons d'alimentation et de volume +/-, le moteur de vibration.
