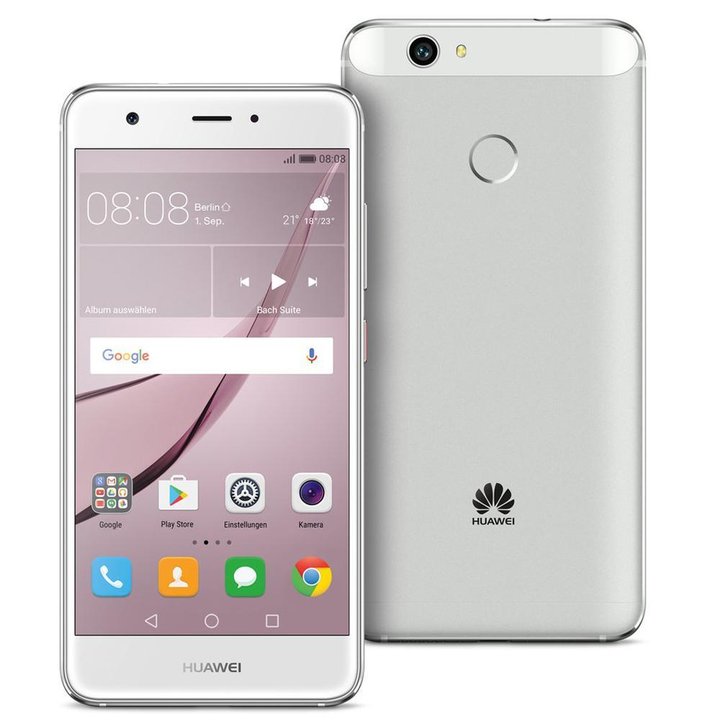

Démontage/Réparation de l'appareil mobile Huawei Nova (Huawei Nova CAN-L11) avec la description de chaque étape et l'ensemble d'outils requis.
Vues
J'aime
Partager
Questions
Étape 1.
Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).
⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.
Étape 2.
À l'aide d'un tournevis (étoile de précision 0.8 mm alias Pentalobe), dévissez 2 vis à l'extrémité du téléphone.
Étape 3.
À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis retirez-la. N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être endommagé.
⚠ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.
⚠ Repérez à l'avance sur l'image l'emplacement des câbles’ pour l'inter-carte, l'écran tactile, l'affichage, les boutons (le cas échéant) sous la coque afin de ne pas les endommager accidentellement.
Étape 4.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis et retirez le support maintenant les connecteurs.
Étape 5.
Soulevez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.
Étape 6.
ℹ️ Le modèle Huawei Nova CAN-L11 possède une batterie HB405979ECW d'une capacité de 3020 mAh (aussi appelée batterie rechargeable).
⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.
De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable, ou faites-le avec précaution.
Étape 7.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis et retirez le support maintenant le connecteur.
Étape 8.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis.
ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (telles que les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.
Étape 9.
Débranchez le connecteur du câble coaxial, le câble vers la carte mère et le connecteur du câble du haut-parleur sur la carte fille.
⚠ Ne tirez pas sur le câble et ne faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de son extrémité (cosse).
Étape 10.
Retirez la carte fille. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.
ℹ️ La carte contient un port de charge (Micro USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.
Étape 11.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis fixant le haut-parleur.
Étape 12.
Retirez l'ensemble haut-parleur avec les antennes.
Étape 13.
À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez 4 vis.
Étape 14.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis et retirez le support maintenant les connecteurs.
Étape 15.
Délicatement, de préférence par le bord, débranchez le connecteur et retirez le câble inter-carte reliant la carte mère à la carte fille (également appelée carte secondaire).
⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.
ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.
Étape 16.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis et retirez le support maintenant les connecteurs.
Étape 17.
Débranchez le connecteur sur le PCB et retirez la prise jack/casque.
Étape 18.
Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).
Étape 19.
Retirez le support, déconnectez le connecteur sur la carte mère et retirez la caméra arrière.
Étape 20.
Faites levier sur les connecteurs du câble du module d'affichage et du câble coaxial.
⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.
Étape 21.
Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.
⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.
Étape 22.
ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, la batterie, le câble coaxial et le moteur de vibration.
Étape 23.
La coque arrière.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
