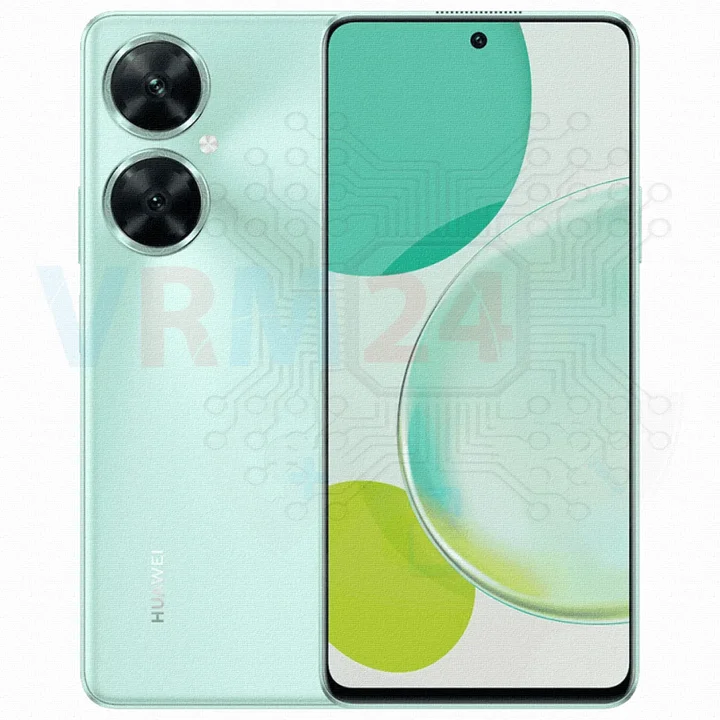

Démontage/Réparation de l'appareil mobile Huawei Nova 11i (Huawei Nova 11i MAO-LX9N) avec la description de chaque étape et l'ensemble d'outils requis.

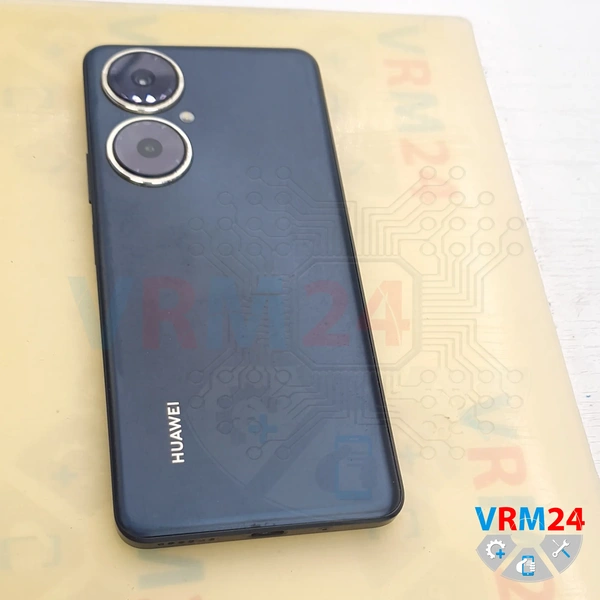

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

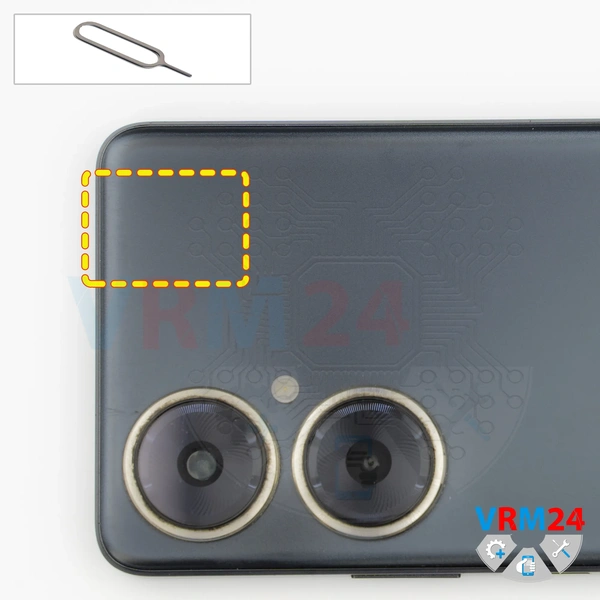

Comme d'habitude, nous devons d'abord retirer le tiroir de la carte SIM.

Nous utilisons un outil d'éjection de SIM, l'insérons dans le trou, poussons délicatement le tiroir vers l'extérieur, puis le mettons de côté.

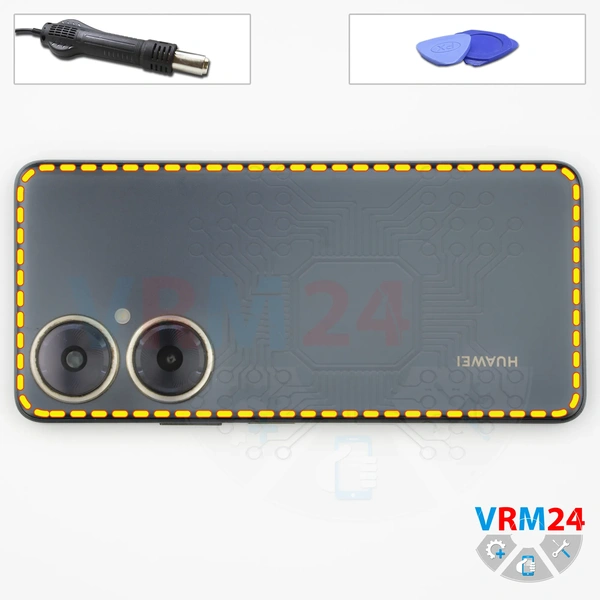

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70°C (158°F).

Nous utilisons un tapis chauffant pour cela, mais vous pouvez aussi utiliser un pistolet thermique ou un sèche-cheveux.

Après environ 10 minutes, nous pouvons passer au retrait (ou à la séparation) de la coque arrière.

Pour cela, nous utilisons un film plastique fin, l'insérons dans l'espace entre la coque arrière et le châssis intermédiaire, et le faisons glisser soigneusement le long du bord, en coupant l'adhésif.

Comme toujours, soyez prudent autour de la zone de l'appareil photo pour ne pas’ toucher ou endommager accidentellement les lentilles.

Gardez également à l'esprit que cette zone est généralement renforcée avec de l'adhésif supplémentaire.

Nous devons également être prudents autour de la zone des boutons latéraux, car des câbles flexibles peuvent s'y trouver.

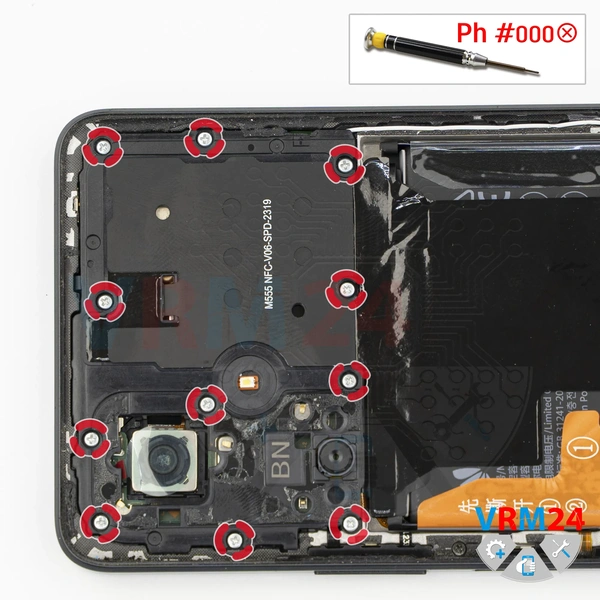

Ensuite, nous passons au retrait des vis de la partie supérieure. Pour cela, nous utilisons un tournevis cruciforme 1.5 mm (PH000).

Toutes les vis semblent identiques, mais il vaut quand même mieux les placer sur un tapis magnétique dans un ordre précis, car les vis ne se remettent pas toujours bien dans des trous différents lors du remontage.’’

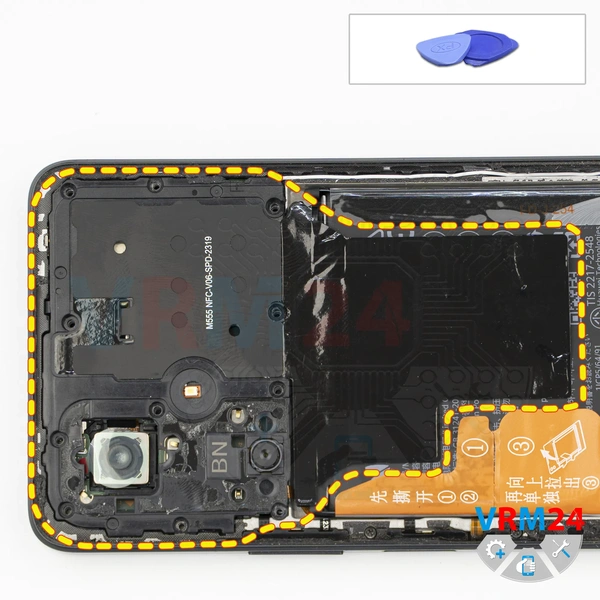

Ensuite, nous devons retirer le capot supérieur.

Il’est préférable d'utiliser un outil non métallique pour éviter de court-circuiter accidentellement quelque chose sur la carte mère.

Faites-le soigneusement levier depuis le bord et déconnectez-le.

Dans notre cas, le capot est en plus collé dans la section supérieure.

Soulevez-le soigneusement, faites-le doucement bouger.

Ne’vous précipitez pas et ne’forcez pas, afin de ne’rien endommager lors du retrait.

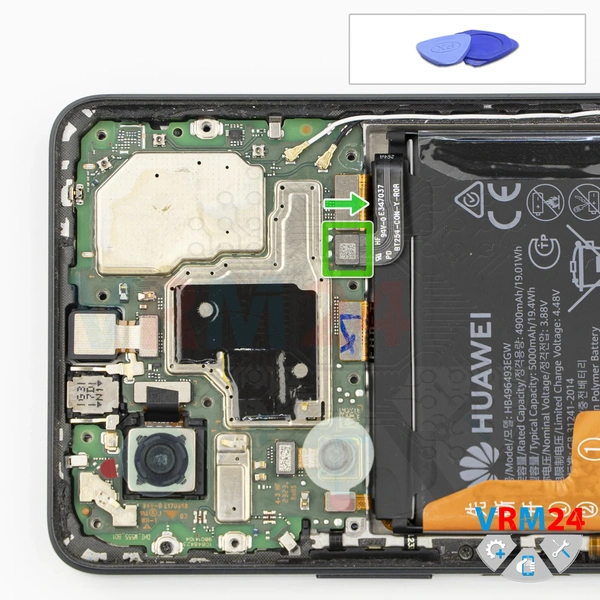

Après cela, à l'aide d'un outil non métallique, déconnectez le connecteur de la batterie.

ℹ️ La batterie rechargeable du Huawei Nova 11i MAO-LX9N HB496493EGW d'une capacité de 5000 mAh.

Et passons à la section inférieure.

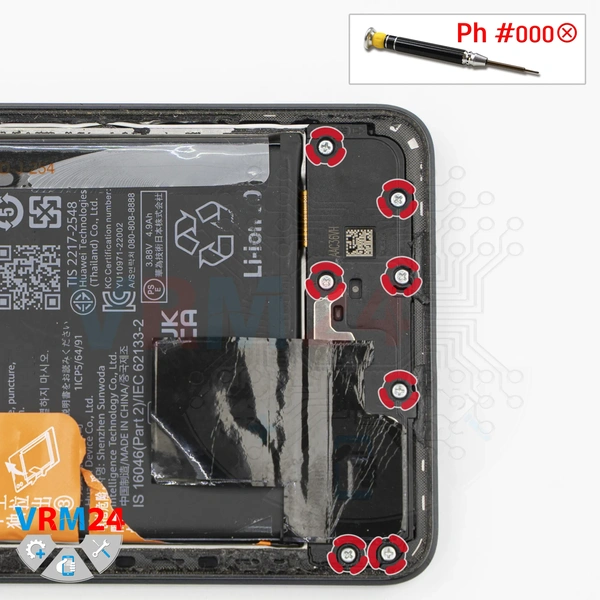

Dans la section inférieure, nous devons également retirer les vis à l'aide du même tournevis Phillips 1.5 mm.

Il’est préférable de garder ces vis séparées des précédentes.

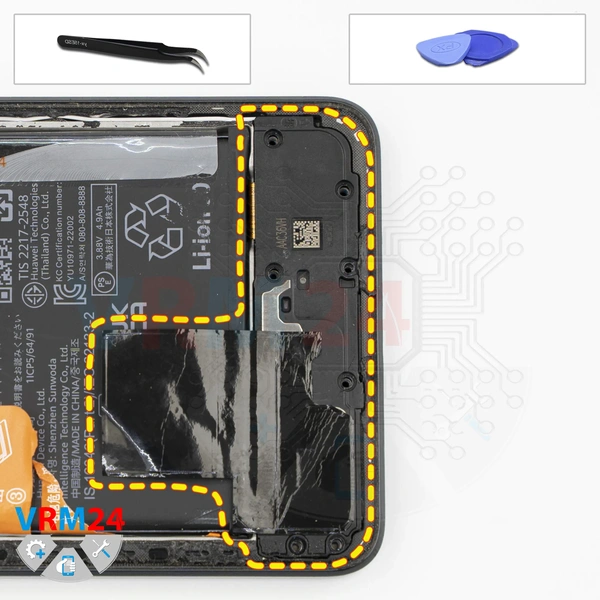

Ensuite, nous devons retirer le capot, très probablement avec le haut-parleur.

Trouvez le bon endroit où vous pouvez faire levier.

Bien sûr, dans les smartphones Samsung modernes, cela est mis en œuvre de manière beaucoup plus simple et pratique - il’y a généralement un endroit marqué où vous pouvez facilement faire levier pour retirer le capot.

Ici, ce’n'est pas aussi simple.

Faites soigneusement levier, soulevez-le et retirez le capot avec le haut-parleur. Mettez-le de côté.

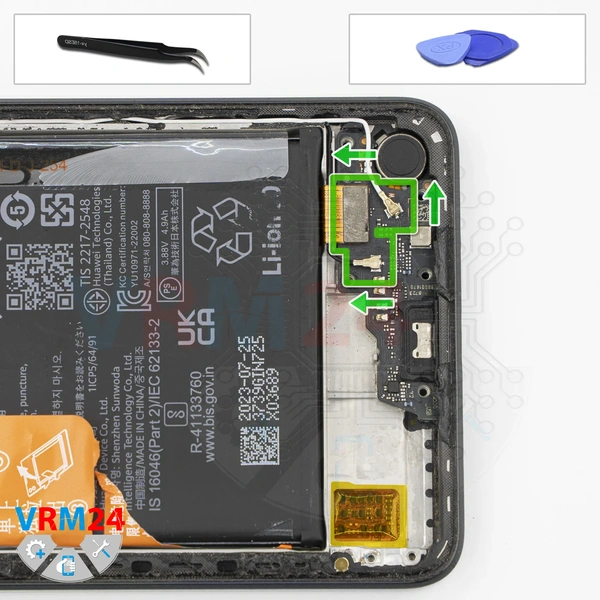

Ensuite, déconnectez le connecteur du câble coaxial, déconnectez le deuxième connecteur du câble coaxial et libérez le câble coaxial de ses clips de retenue.

Puis déconnectez la nappe d'interconnexion.

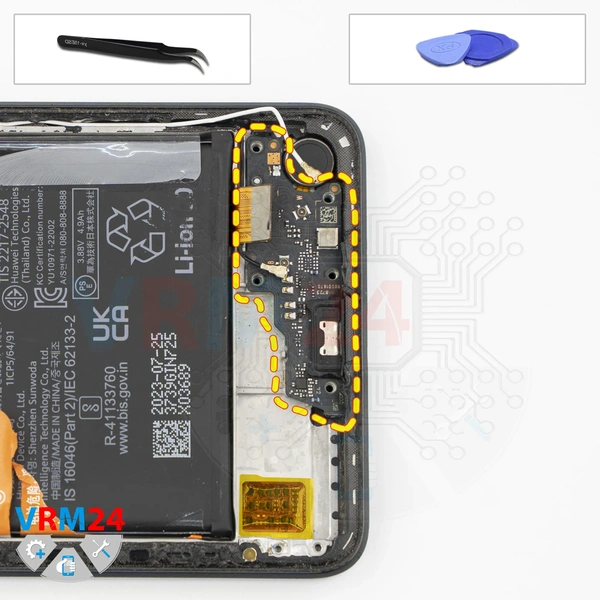

Maintenant, nous pouvons retirer la carte fille.

Faites levier depuis le bord et essayez de la soulever. Vérifiez où elle’est encore maintenue en place - très probablement par des clips.

Retirez soigneusement la carte fille.

La carte fille contient le port de charge, le microphone et d'autres composants sur la face opposée.

Le moteur de vibration reste dans le cadre de l'écran.

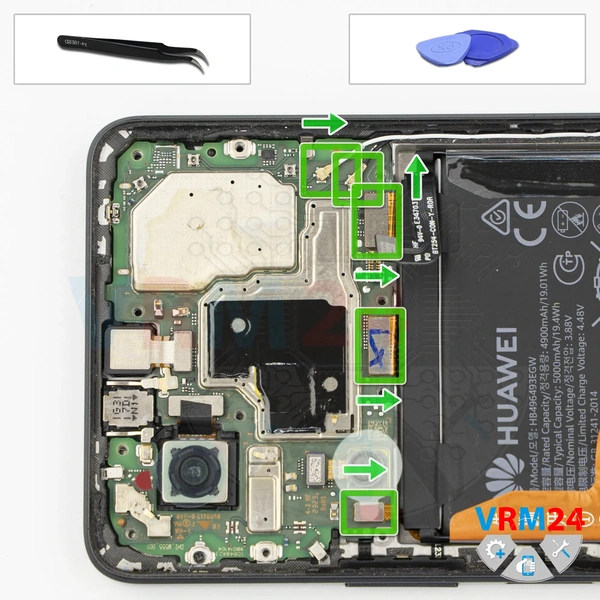

Après cela, nous déconnectons les deux connecteurs de câble coaxial et écartons les câbles pour qu'ils ne’ gênent pas.

Déconnectez ensuite le câble flexible d'interconnexion, le câble flexible de l'écran et le câble flexible des boutons latéraux (incluant éventuellement le capteur d'empreintes digitales).

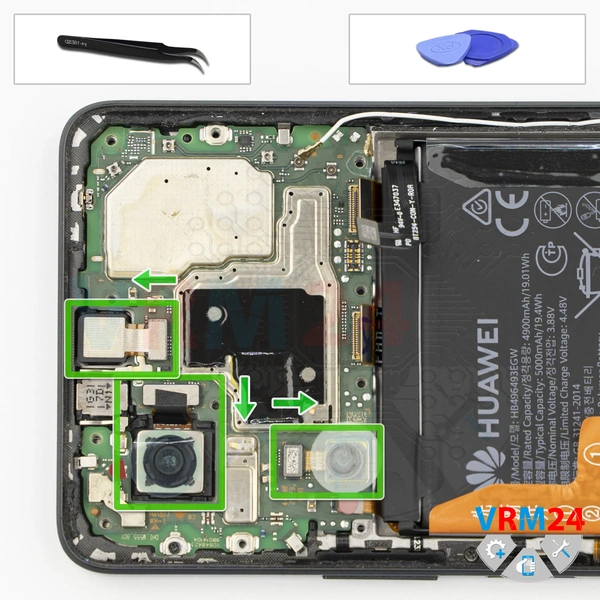

Sur la carte mère, nous débranchons aussi les caméras arrière : soulevez-les avec précaution, retirez-les et mettez-les de côté.

Puis nous débranchons la caméra avant.

Il’est préférable de couvrir l'objectif de la caméra avant avec un film protecteur pour éviter que la poussière ou des débris ne s'y déposent.

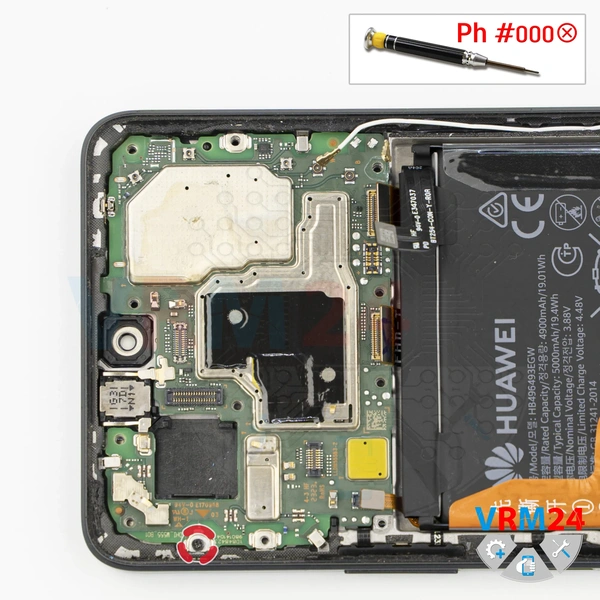

Ensuite, nous devons retirer une vis qui maintient la carte mère en place. Cette vis est différente des autres.

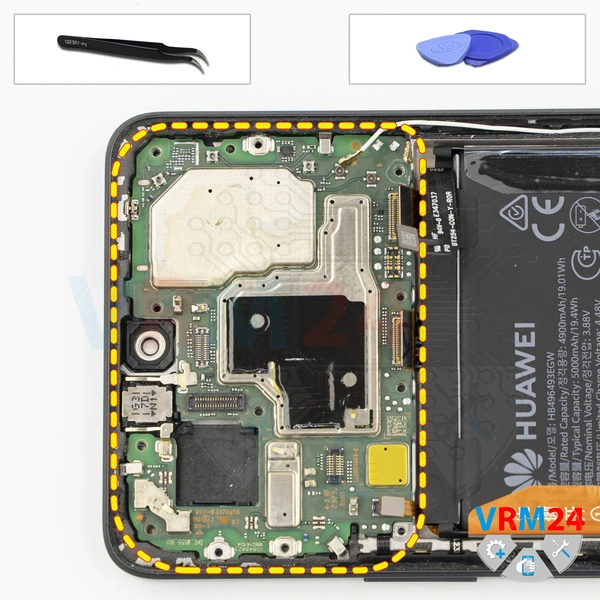

Maintenant, nous pouvons retirer la carte mère. Soulevez-la délicatement depuis le bord.

Notez également que la carte mère peut aussi être maintenue en place par de la pâte thermique au verso.

Écartez les nappes de connexion et retirez la carte mère, puis mettez-la de côté.

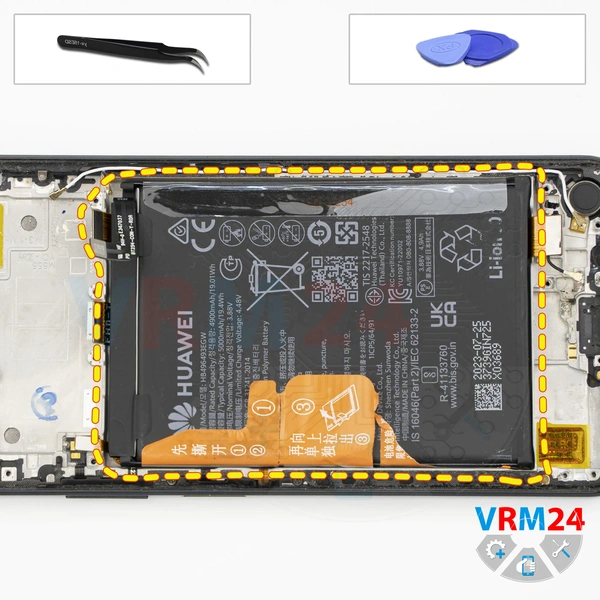

Enfin, nous passons au retrait de la batterie.

Comme c'est typique pour les appareils Huawei, il y a trois languettes de traction marron étiquetées 1, 2 et 3.

Les languettes sur les côtés doivent être repliées, et la languette centrale doit être tirée délicatement vers le haut.

Sous la batterie, il y a une couche protectrice adhésive transparente qui protège les nappes d'interconnexion.

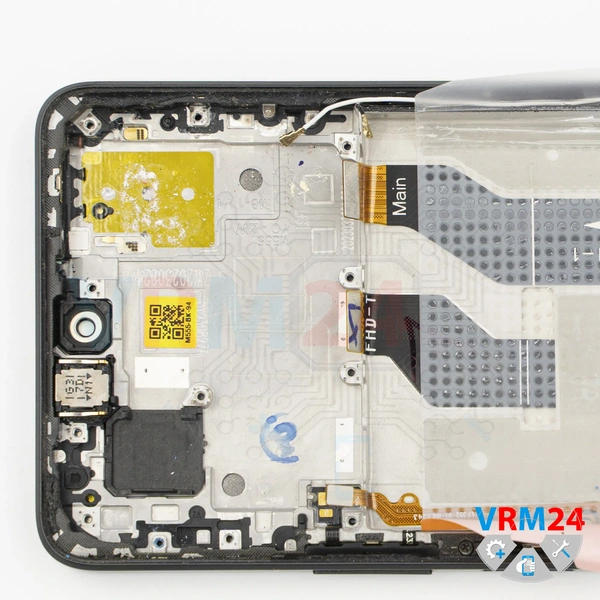

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le moteur de vibration et les câbles.
