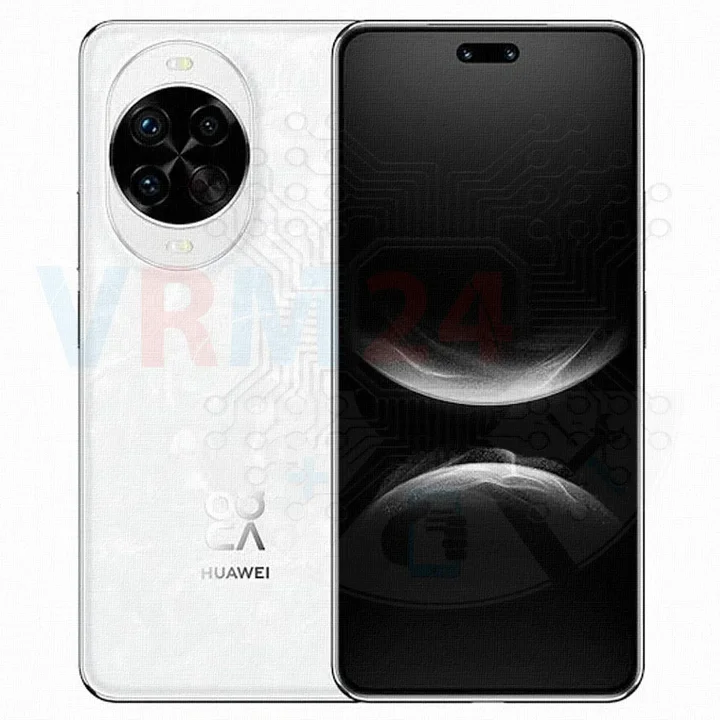

Démontage/Réparation de l'appareil mobile Huawei Nova 14 Pro (Huawei Nova 14 Pro MIA-LX9) avec la description de chaque étape et l'ensemble d'outils requis.

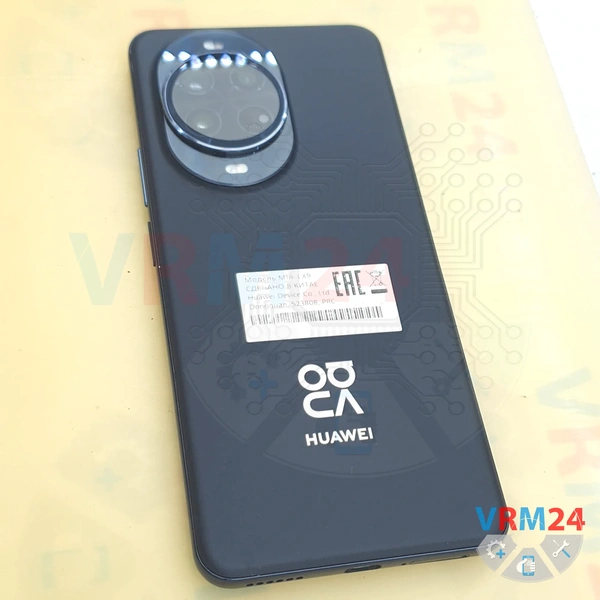

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

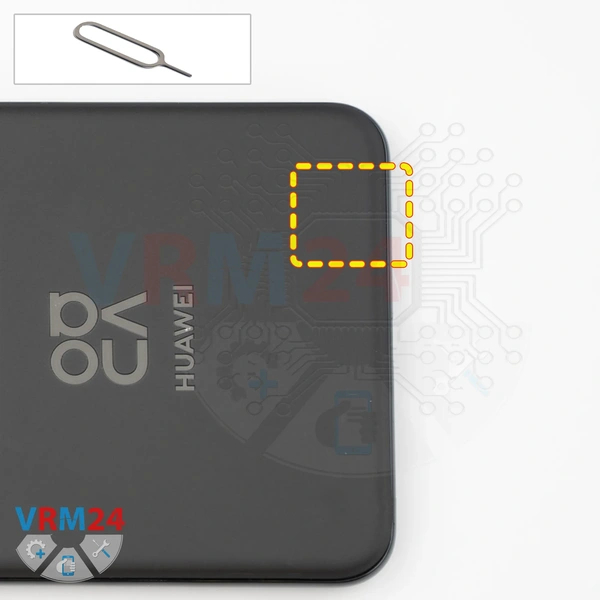

D'abord, comme d'habitude, nous devons retirer le tiroir SIM.

Pour ce faire, nous utilisons un outil d'éjection de SIM, l'insérons dans le trou et poussons le tiroir vers l'extérieur.

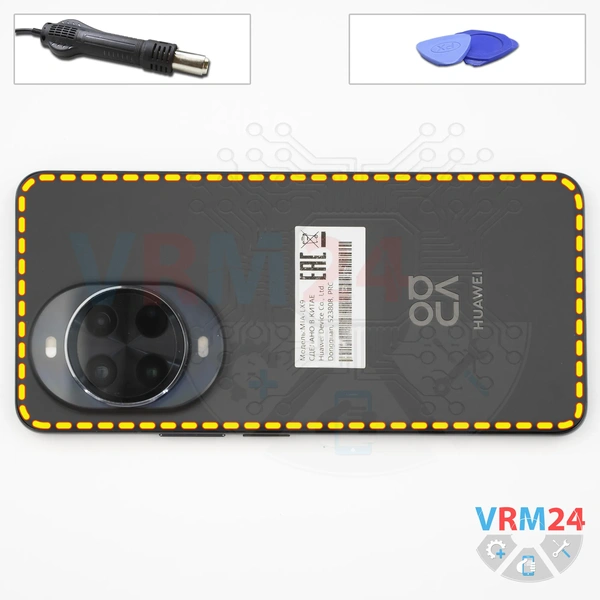

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70°C, soit 160°F. Nous utilisons un tapis chauffant pour cela, mais vous pouvez aussi utiliser un sèche-cheveux.

Après environ 10 minutes, nous pouvons commencer à retirer la coque arrière. Pour cela, nous utilisons un film plastique fin. Insérez-le délicatement dans l'espace entre la coque arrière et le châssis intermédiaire, et faites-le glisser le long du bord pour couper l'adhésif.

Comme toujours, vous devez être prudent autour des boutons latéraux et du capteur d'empreintes digitales car des nappes de connexion s'y trouvent. Et, bien sûr, soyez prudent autour du cache de la caméra, car il est également collé et peut être assez difficile à séparer.

De plus, il’ est préférable de ne pas’ pousser l'outil trop loin à l'intérieur car nous ne savons pas exactement ce qui se trouve sous la coque arrière et autour des caméras, nous pourrions toucher et endommager accidentellement les objectifs de la caméra.

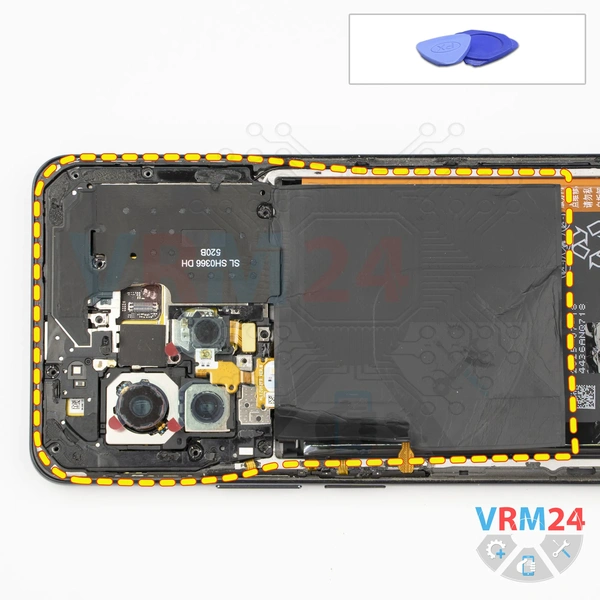

Autour du cache de la caméra, soulevez-le délicatement, appuyez, et séparez la coque arrière.

Après cela, il’vaut mieux couvrir les lentilles de l'appareil photo. Nous utilisons un film protecteur spécial pour cela.

Notez que nous appliquons le film non pas directement sur les lentilles, mais sur le rebord. Ce type de film est maintenant vendu dans de nombreux magasins ; vous pouvez le trouver sur Amazon ou ailleurs.

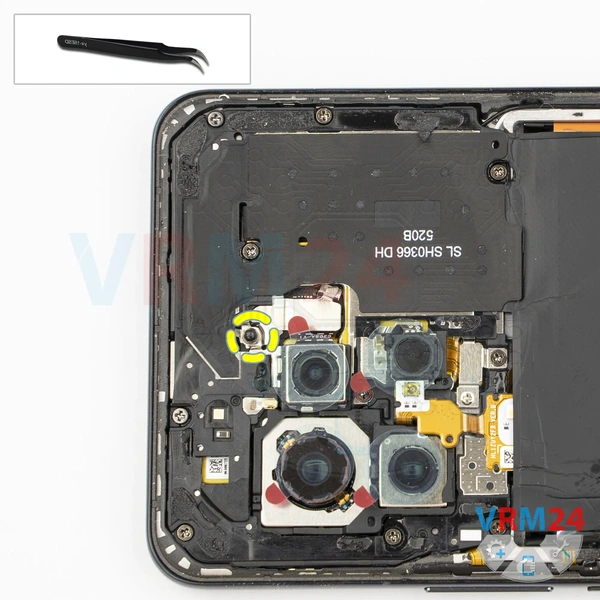

L'une des vis est couverte par un obturateur en caoutchouc spécial. Nous le retirons.

Assurez-vous de bien noter ceci également, et ne’retirez pas la coque avant d'avoir retiré la vis (couverte par un bouchon en caoutchouc spécial).

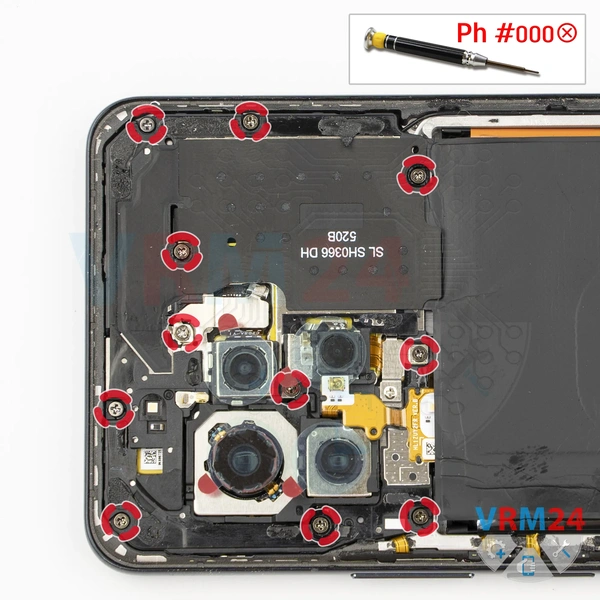

Ensuite, nous passons au retrait des vis de la partie supérieure. Nous utilisons un tournevis cruciforme 1.5 mm, ou un cruciforme #000.

Notez que les vis sont difficiles à retirer et ne’sortent pas facilement.

Dans ce cas, il’est préférable d'utiliser également une pince à épiler et un outil de préhension magnétique.

Après cela, nous libérons le support qui fixe l'appareil photo arrière.

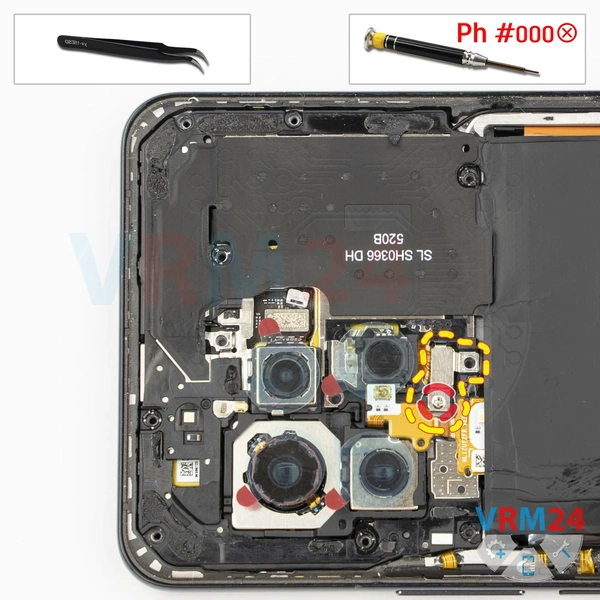

Nous retirons l'une des vis qui est aussi d'une taille différente, il est donc vraiment important de se rappeler sa position correcte.

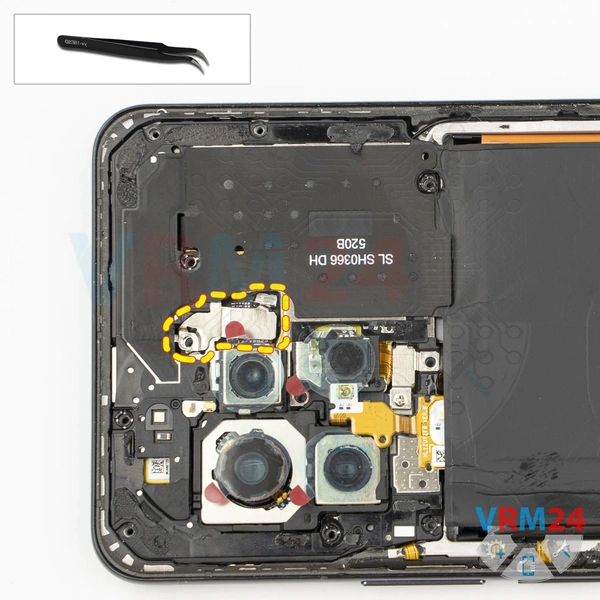

Nous retirons aussi le support.

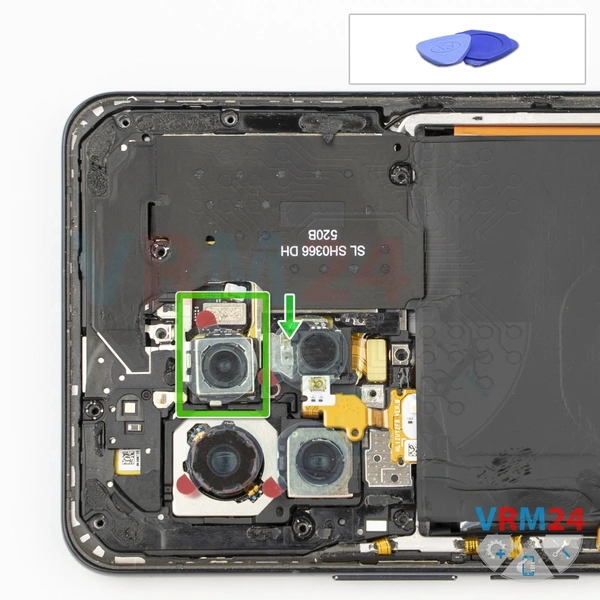

Nous retirons l'un des appareils photo arrière.

Après cela, nous pouvons retirer délicatement le cache.

Remarquez que l'un des appareils photo reste attaché au châssis intermédiaire, mais il peut être déconnecté.

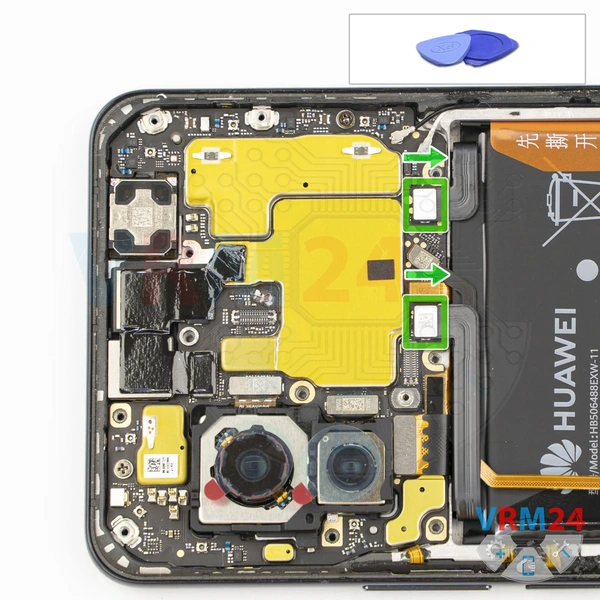

Ensuite, nous déconnectons les deux connecteurs de batterie à l'aide d'un outil non métallique.

ℹ️ Le Huawei Nova 14 Pro MIA-LX9 utilise une batterie rechargeable HB506488EXW-11 d'une capacité de 5500 mAh.

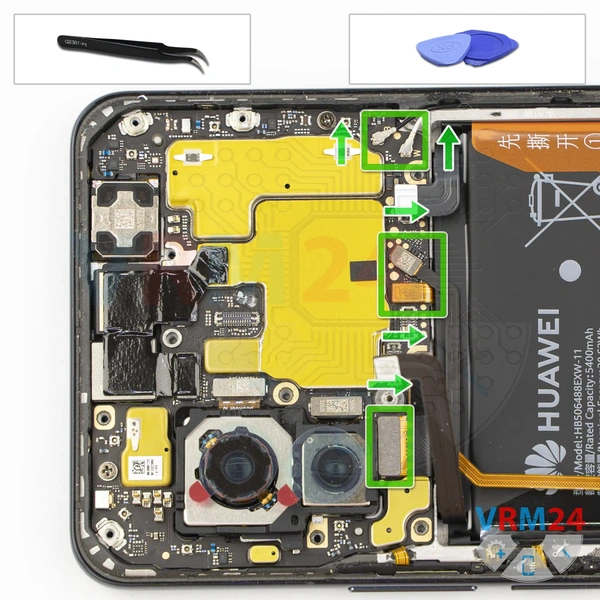

Déconnectez le connecteur de la nappe du capteur d'empreintes, déconnectez le connecteur des boutons latéraux, et déconnectez le connecteur de la nappe de l'écran et le connecteur de la nappe d'interconnexion.

Déconnectez également les deux connecteurs des deux câbles coaxiaux et écartez les câbles pour qu'ils ne’nous gênent pas.

Maintenant, nous passons à la partie inférieure.

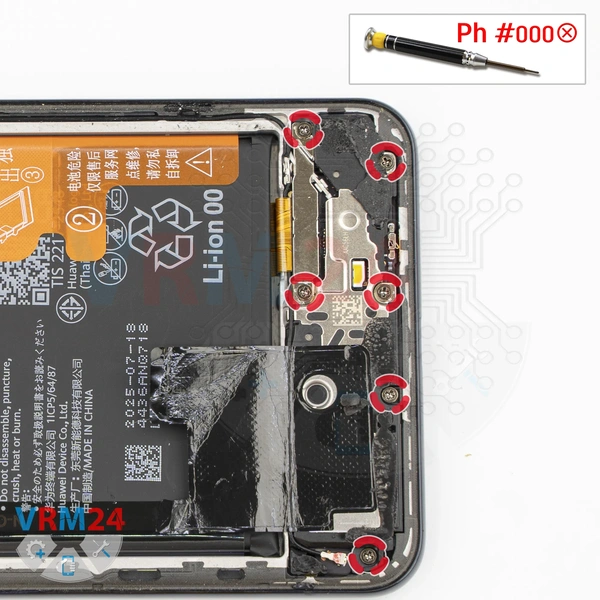

D'abord, nous retirons les vis de la partie inférieure. Nous utilisons un tournevis cruciforme 1.5 mm, ou un cruciforme #000.

Il’est préférable de garder ces vis séparées de celles retirées précédemment.

Et, bien sûr, les vis ne’s'adaptent pas toujours correctement dans les mauvais trous, il’est donc préférable de se souvenir de leurs positions correctes.

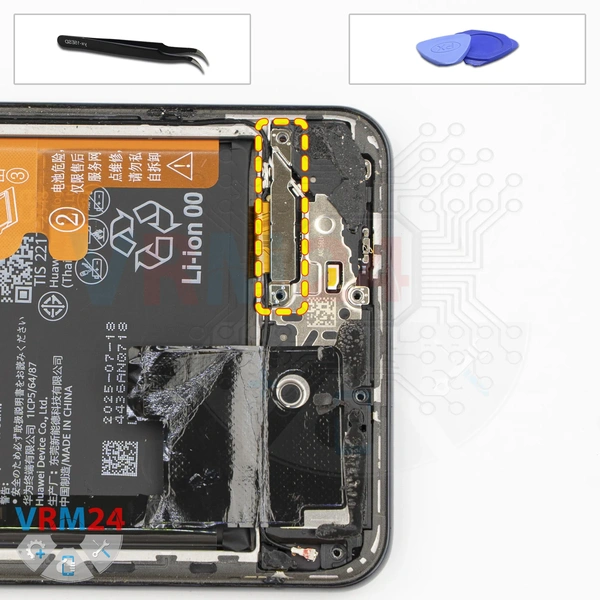

Nous libérons le support qui fixe le connecteur.

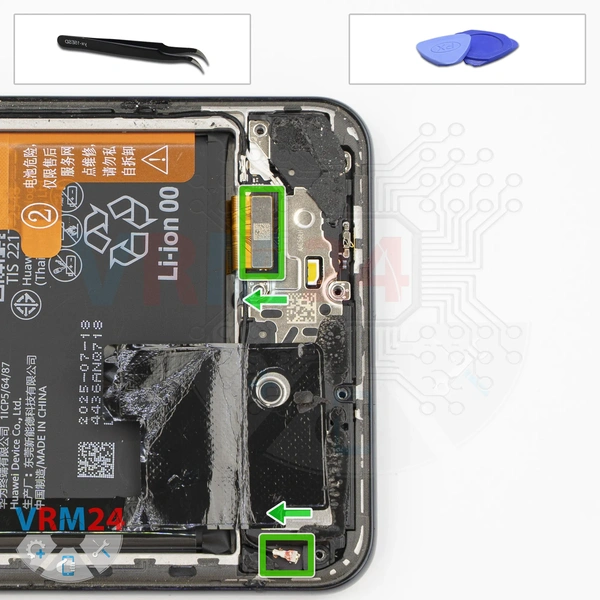

Nous déconnectons le connecteur de la nappe d'interconnexion, et déconnectons le connecteur du câble coaxial.

Le câble coaxial passe dans un canal à l'intérieur de la partie inférieure de la coque.

Retirez délicatement la protection et déconnectez le câble coaxial.

Sortez-le du canal et écartez-le pour qu'il ne’nous gêne pas.

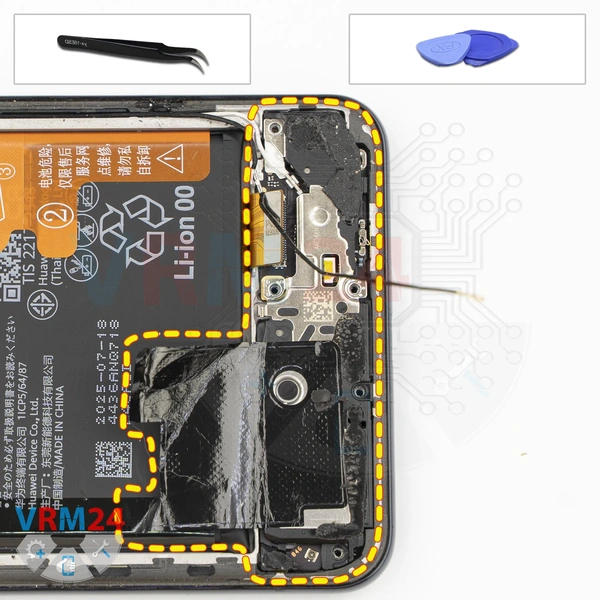

Maintenant, nous pouvons retirer la coque. Comme précédemment, faites levier au point approprié, soulevez délicatement, et retirez la coque.

Le haut-parleur est attaché à la coque, mettez-le de côté.

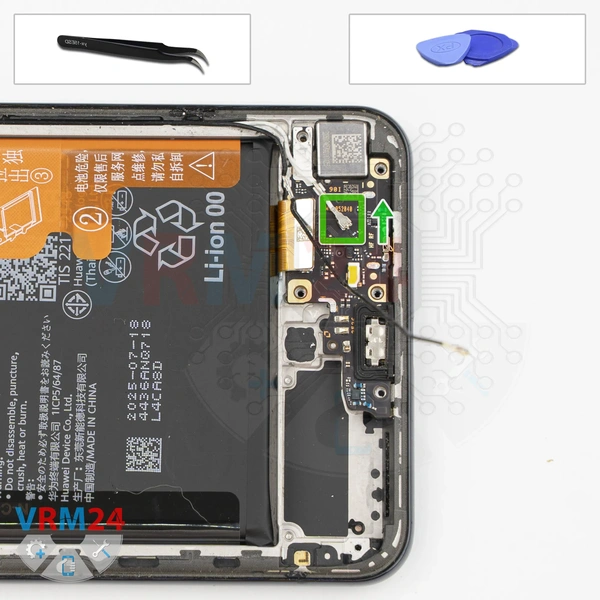

Puis déconnectez le deuxième connecteur du câble coaxial.

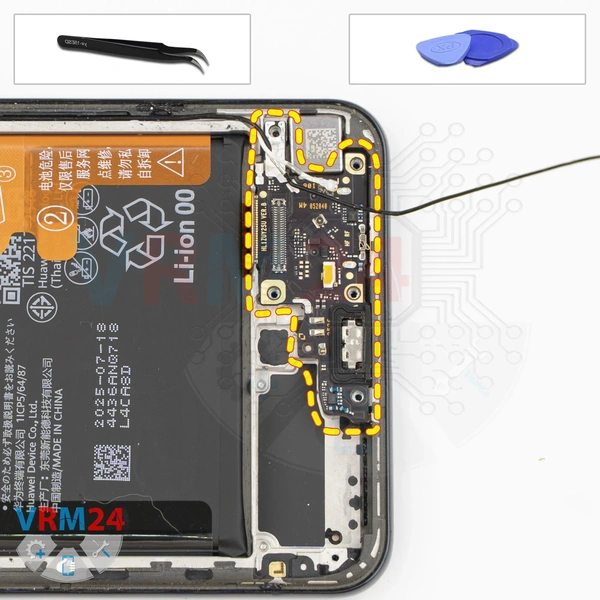

Maintenant, rien ne nous empêche de retirer la sous-carte. Faites délicatement levier et retirez-la.

Comme nous pouvons le voir, la sous-carte contient le port de charge et le connecteur de carte SIM, tandis que le microphone se trouve de l'autre côté.

Le moteur de vibration reste dans le châssis de l'écran.

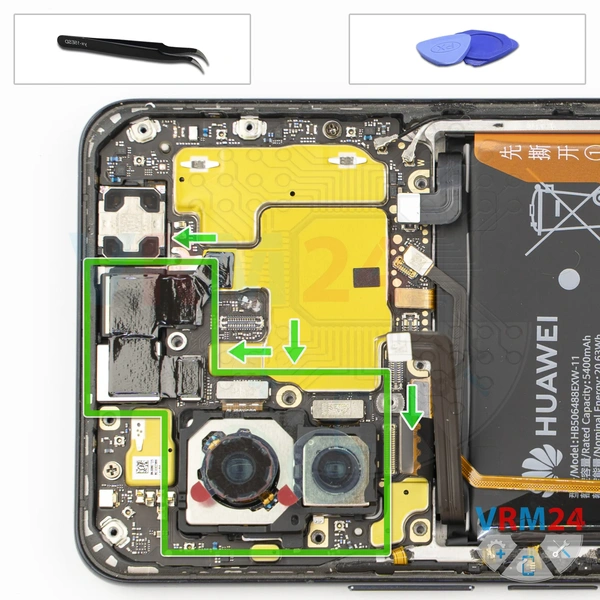

Maintenant, nous pouvons commencer à retirer l'ensemble avec les deux appareils photo arrière.

Faites délicatement levier sur le bord, déconnectez-le, et écartez les appareils photo arrière.

Nous pouvons aussi décoller la feuille thermoconductrice des appareils photo frontaux et les déconnecter délicatement, puis les écarter également.

Il’vaut mieux aussi couvrir les lentilles des appareils photo frontaux avec un film protecteur pour qu'aucune saleté ni poussière ne s'y dépose.

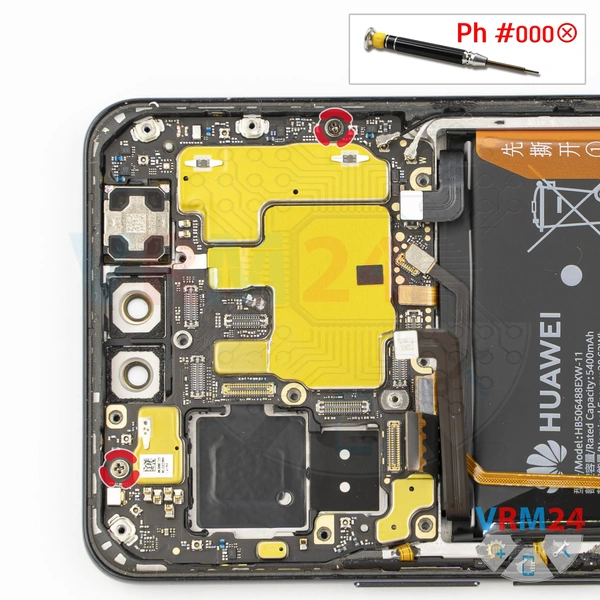

Nous devons également retirer deux vis.

Elles semblent identiques aux vis précédentes, mais il’est préférable de les garder séparées au cas où.

Et, bien sûr, les trous pour ces vis sont différents, donc si nous nous souvenons de leurs positions, il ne’sera pas difficile de réinstaller les vis aux bons endroits.

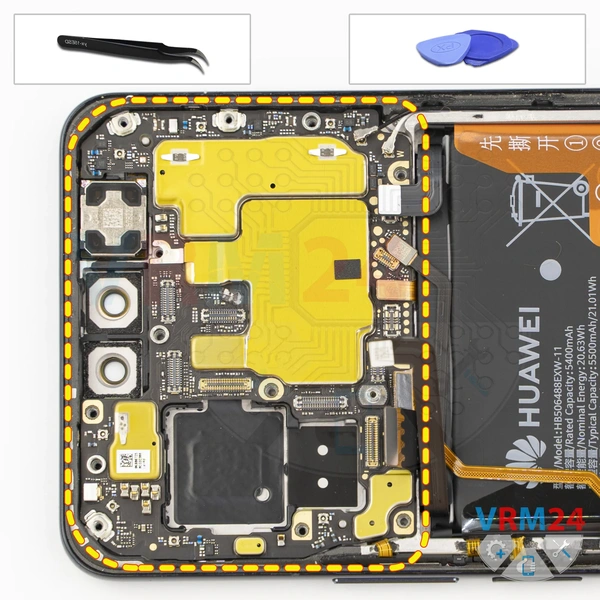

Maintenant, nous pouvons retirer la carte mère. Faites levier sur le bord et soulevez-la.

D'ailleurs, la carte mère peut être maintenue en place par la pâte thermique à l'arrière.
