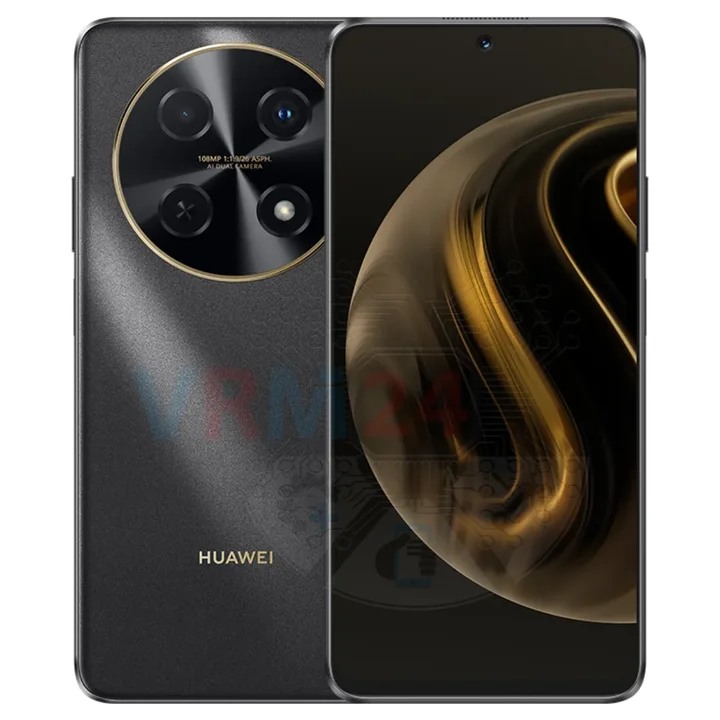

Démontage/Réparation de l'appareil mobile Huawei Nova 12i (Huawei Nova 12i CTR-AL20) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

D'abord, nous devons retirer le tiroir de carte SIM.

Pour ce faire, nous utilisons un outil spécial d'éjection de SIM.

Insérez-le dans le trou et poussez doucement le tiroir vers l'extérieur.

Si le tiroir ne’ sort pas facilement, vous pouvez utiliser une pince pour vous aider.

Ensuite, nous devons chauffer la coque arrière à environ 70°C ou 160°F.

Nous’utilisons un tapis chauffant, mais vous pouvez utiliser un sèche-cheveux à la place.

Après 5 à 7 minutes, nous pouvons passer au retrait de la coque arrière.

Pour séparer la coque arrière, nous utilisons un film plastique fin.

Insérez-le délicatement dans l'espace entre la coque arrière et nous faisons glisser le film plastique le long du bord, en coupant l'adhésif.

Ensuite, nous devons couvrir les lentilles de la caméra pour éviter que la poussière n'y pénètre.

Nous’utilisons un film protecteur spécial pour cela.

Nous’avons couvert les lentilles de la caméra, nous pouvons donc maintenant passer au retrait des vis de la partie supérieure.

Pour cela, nous utilisons un tournevis Phillips 1.5 mm ou un embout #000.

Dévissez soigneusement les vis et placez-les sur une surface dédiée.

Il’ est préférable de les disposer dans un ordre précis pour éviter de les mélanger lors du remontage.

Parfois, les vis ne’ s'adaptent pas correctement à d'autres trous— alors gardez une trace de l'emplacement d'origine de chacune.

Ensuite, nous devons retirer le capot supérieur. Utilisez un outil non métallique et essayez doucement de soulever le capot.

Remarque :

Pour des modèles comme celui-ci, qui ont beaucoup de petites ouvertures, il’n'est pas recommandé d'utiliser du mastic lors de la fixation de la coque arrière.

Le mastic peut s'infiltrer dans les trous et rendre difficile le retrait des capots plus tard.

De plus, il peut finir par coller à toutes sortes de composants à l'intérieur du téléphone.

Ensuite, nous débranchons le connecteur de la batterie à l'aide d'un outil non métallique.

ℹ️ Le modèle Huawei Nova 12i dispose d'une batterie HB496493EGW d'une capacité de 5000 mAh (également appelée batterie rechargeable).

Nous pouvons essayer de retirer le grand appareil photo, mais pour une raison quelconque, il’ne se détache pas — donc nous’le retirerons plus tard si nécessaire.

Ensuite, nous déconnectons le petit appareil photo arrière et le mettons soigneusement de côté.

Nous retirons également l'appareil photo avant— et le mettons également de côté.

Et nous passons au retrait des vis dans la section inférieure. Ici, encore une fois, nous utilisons un tournevis Phillips 1.5 mm pour dévisser les deux vis.

Nous pouvons retirer soigneusement le support maintenant le connecteur.

Nous pouvons maintenant débrancher le connecteur du câble inter-cartes.

Ici, encore une fois, nous utilisons un tournevis Phillips 1.5 mm ou un embout #000 pour dévisser les cinq vis.

Après avoir retiré les vis, nous devons détacher le module haut-parleur.

Soulevez doucement du bon endroit et séparez le bloc haut-parleur.

Maintenant, nous débranchons soigneusement le module haut-parleur, le retournons, et nous pouvons voir que le câble coaxial est connecté à une petite carte antenne sur ce module.

Donc, il’est préférable de d'abord débrancher le câble flexible inter-cartes, libérer le câble coaxial de son canal, puis débrancher son connecteur de la carte mère, et mettre de côté le bloc haut-parleur, la carte antenne et le câble coaxial.

Ensuite, nous devons débrancher le connecteur du câble coaxial sur la sous-carte.

Si vous avez oublié de débrancher le connecteur inter-cartes, c'est votre meilleure chance.

Débranchez soigneusement la fiche, libérez le câble, et maintenant nous pouvons retirer la sous-carte.

Nous pouvons maintenant retirer la sous-carte.

Soulevez-la du bon endroit et retirez-la.

Sur la sous-carte, nous avons le port de chargement, le microphone et le connecteur de carte SIM au verso.

Sur la carte mère, d'abord, nous devons débrancher les connecteurs.

Débranchez le câble flexible de l'écran, puis le câble flexible inter-cartes, et enfin le câble flexible du capteur et du bouton latéral.

Ensuite, dévissez la vis unique maintenant la carte mère.

Remarque :

cette vis est différente des autres, alors gardez-la séparée.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

Nous pouvons maintenant retirer la caméra arrière principale.

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, la batterie et le moteur de vibration.
