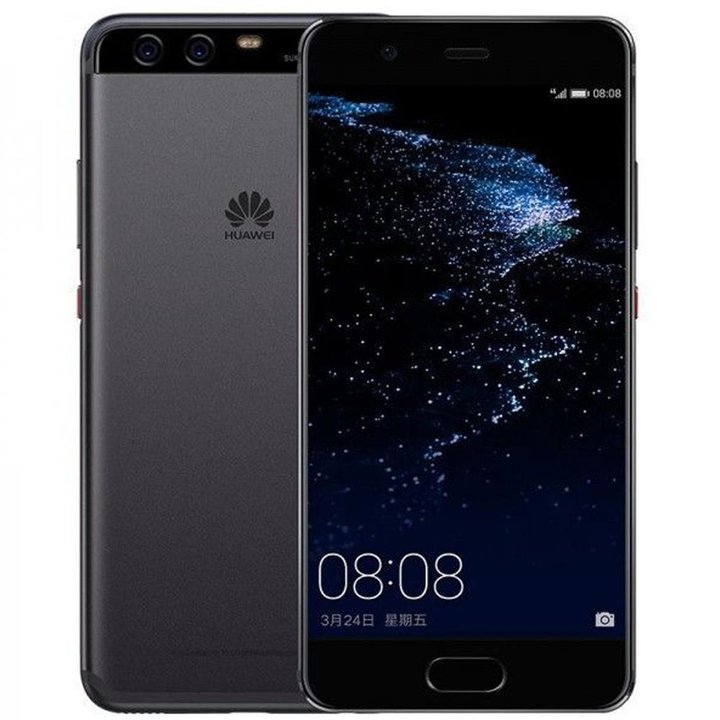

Démontage/Réparation de l'appareil mobile Huawei P10 (Huawei P10 VTR-L09, VTR-L29 (Global); VTR-AL00 & VTR-TL00 (China)) avec la description de chaque étape et l'ensemble d'outils requis.

À l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez les 2 vis à l'extrémité du téléphone.

À l'aide de l'outil clé, ouvrez le tiroir de carte SIM et de carte MMC et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

Séparez le module d'affichage de la coque arrière.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon et retirez le support qui maintient les connecteurs.

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

Débranchez le connecteur du capteur d'empreintes digitales.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 vis et retirez le support qui maintient les connecteurs.

Déconnectez les connecteurs et retirez la nappe inter-cartes & câble coaxial.

Déconnectez les connecteurs de la carte mère inférieure.

Retirez la carte mère inférieure.

Faites levier et retirez l'ensemble buzzer (haut-parleur).

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 5 vis et retirez le support qui maintient les connecteurs.

Débranchez les connecteurs sur la carte mère.

Débranchez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

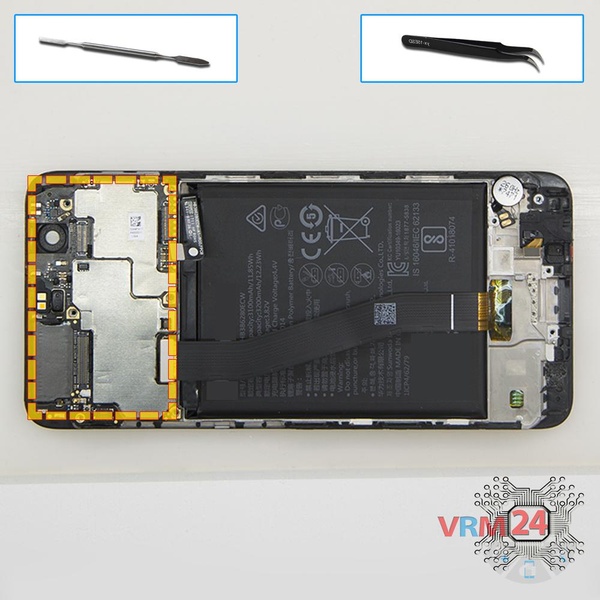

Retirez la carte mère.

Soulevez le moteur de vibration & la prise/jack casque.

Pièces dans le châssis du module d'affichage.
