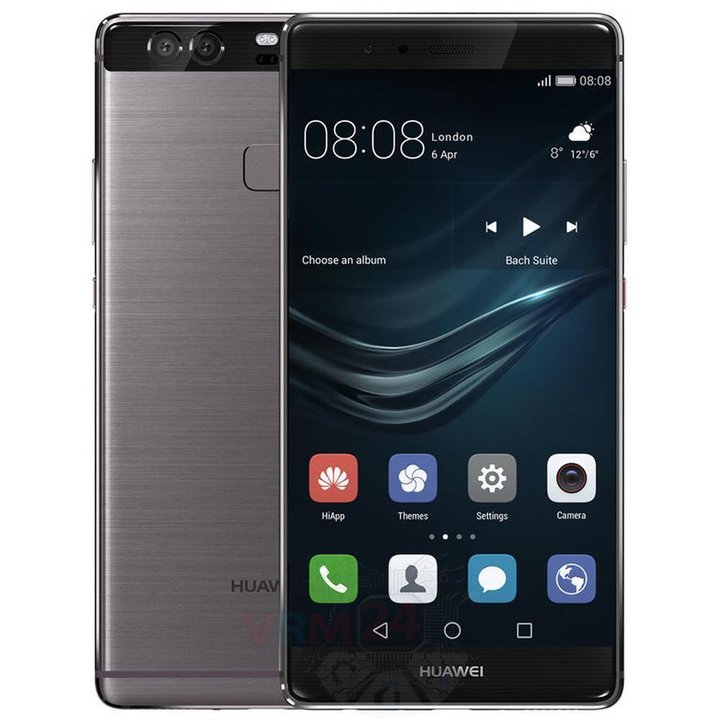

Démontage/Réparation de l'appareil mobile Huawei P9 Plus (Huawei P9 Plus VIE-L09 (Single SIM), VIE-L29 (Dual SIM)) avec la description de chaque étape et l'ensemble d'outils requis.

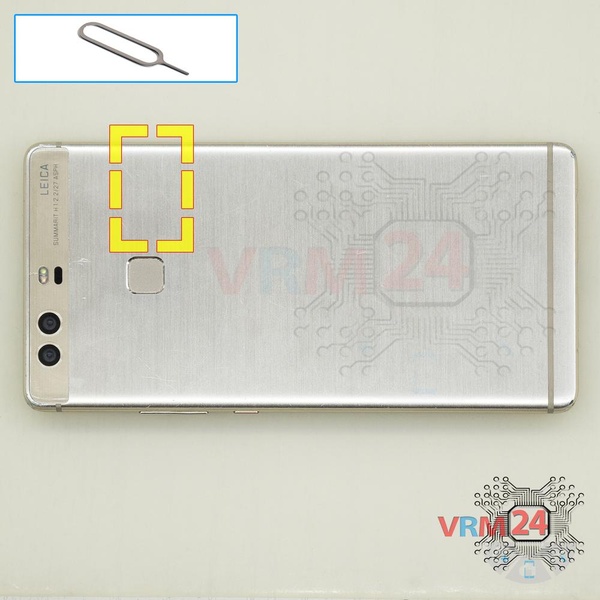

À l'aide de l'outil clé, ouvrez le tiroir des cartes SIM et Micro SD et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

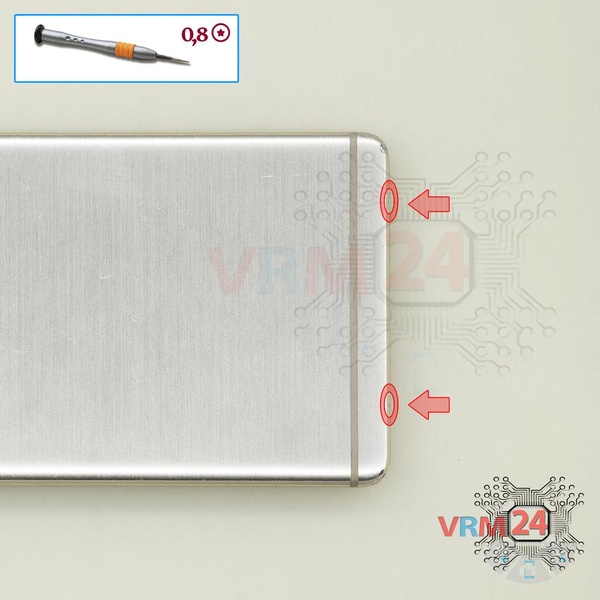

À l'aide d'un tournevis (forme étoile 0.8mm Pentalobe), dévissez 2 boulons à l'extrémité du téléphone.

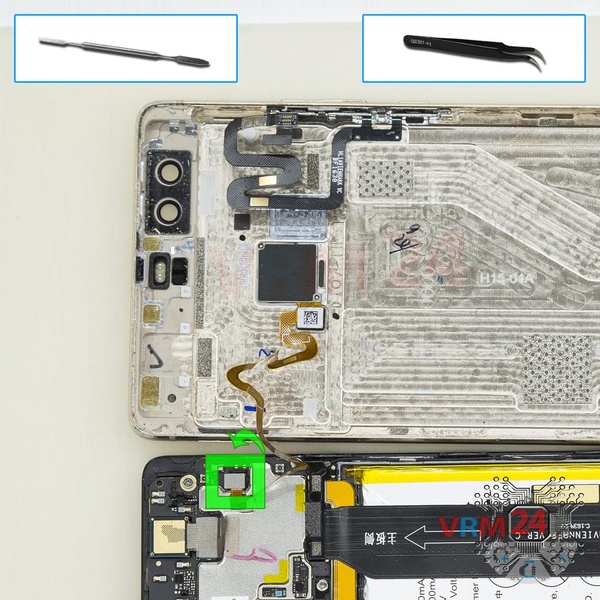

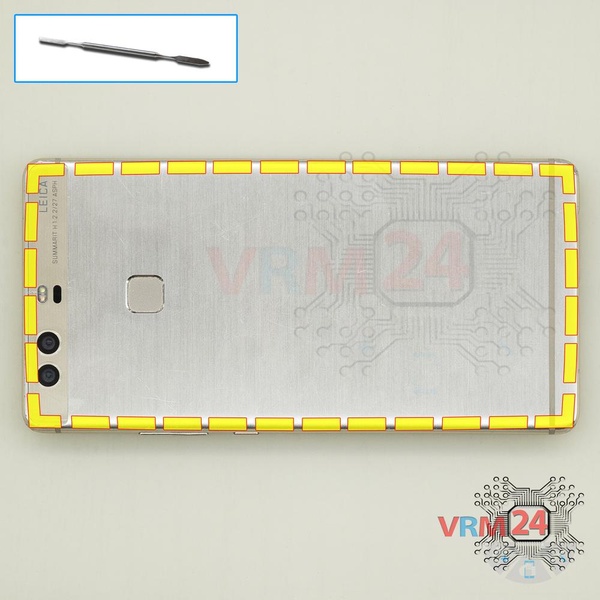

Ouvrez la coque arrière et déplacez-la soigneusement de côté.

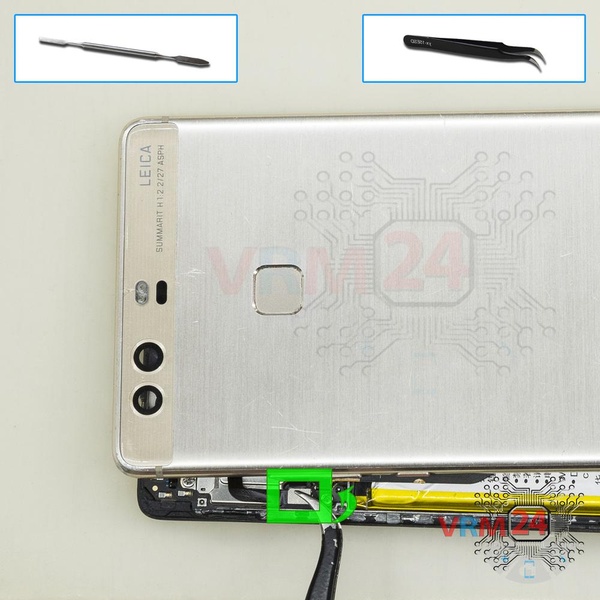

Soulevez le connecteur du câble des boutons power/volume situé dans la coque arrière et retournez-le .

Faites levier sur le connecteur du capteur d'empreintes digitales et retirez le capot.

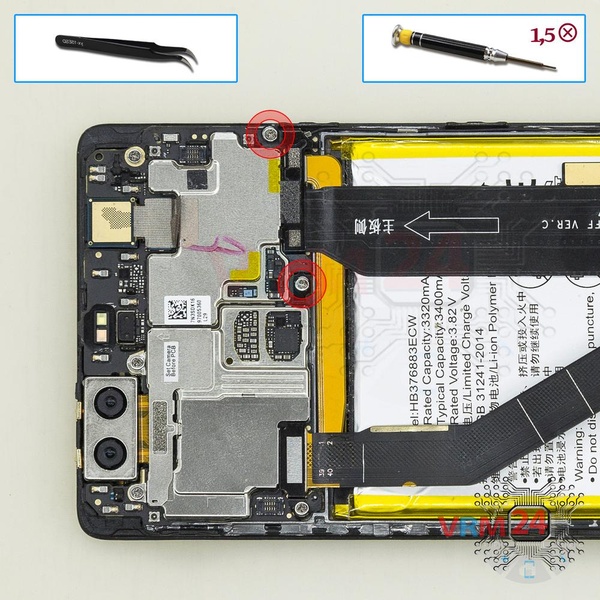

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons et retirez le support maintenant les connecteurs.

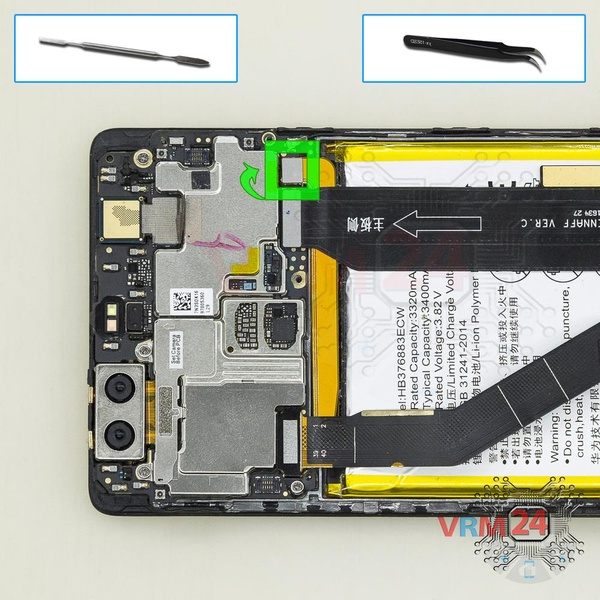

Déconnectez le connecteur de la batterie. Le modèle de batterie du Huawei P9 Plus est HB376883ECW.

⚠ Avertissement !

Nous recommandons fortement de déconnecter le connecteur pour éviter un éventuel court-circuit lors du démontage.

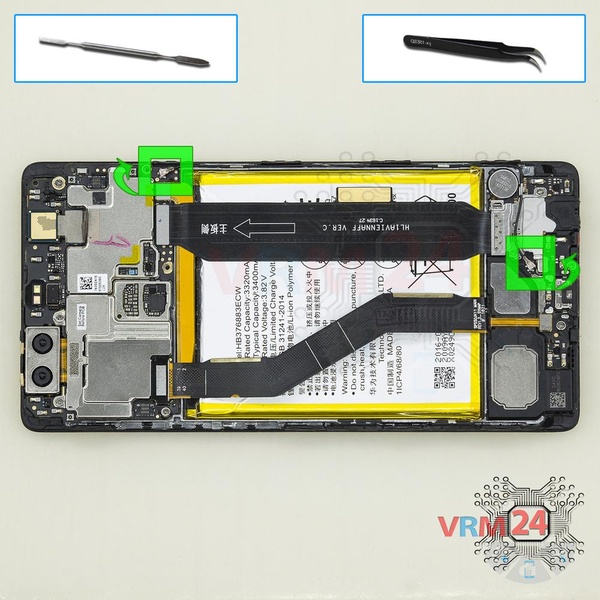

Déconnectez les connecteurs et retirez le câble coaxial.

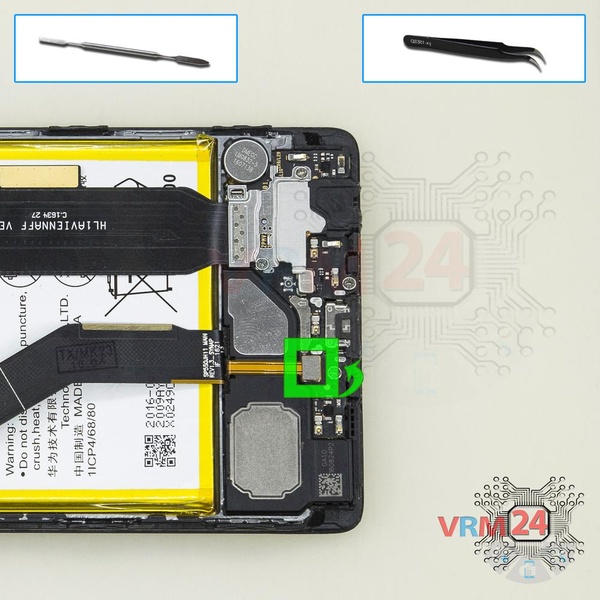

Déconnectez les connecteurs sur la carte fille.

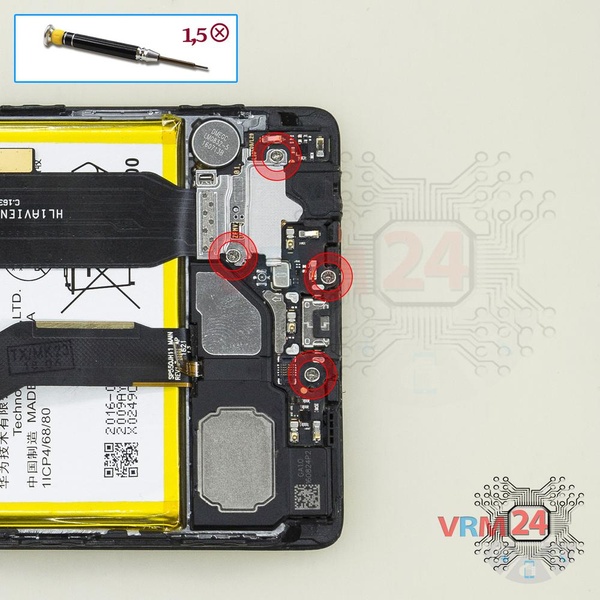

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 les vis de la carte fille.

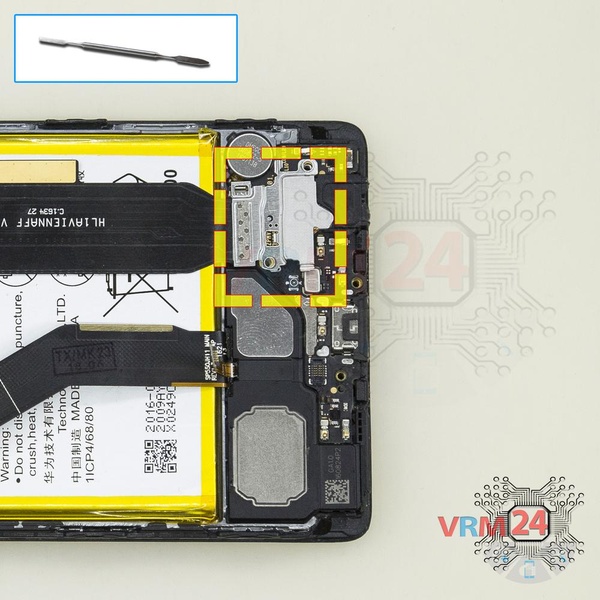

Retirez le support.

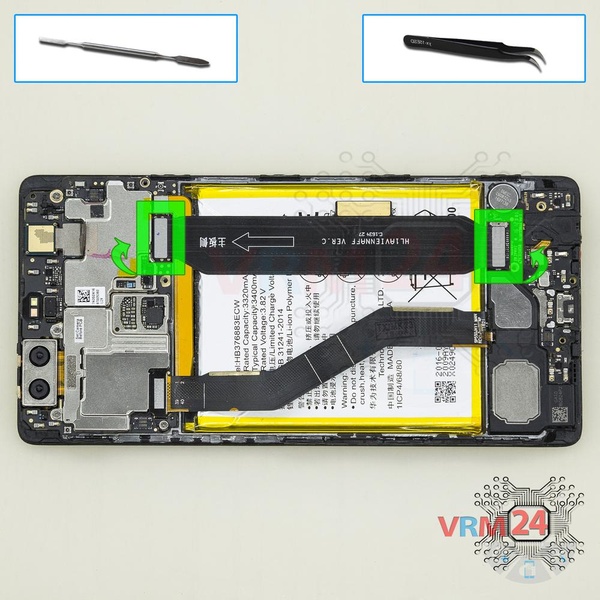

Déconnectez les connecteurs et retirez la nappe inter-cartes.

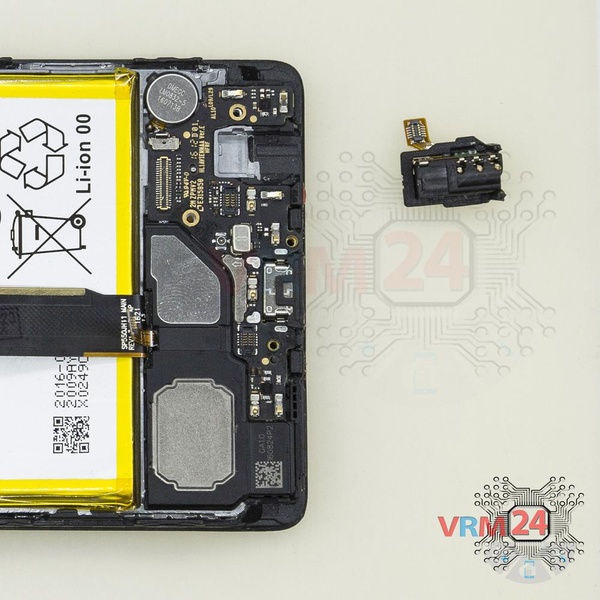

Faites levier sur le connecteur de la carte mère et retirez la prise jack/casque.

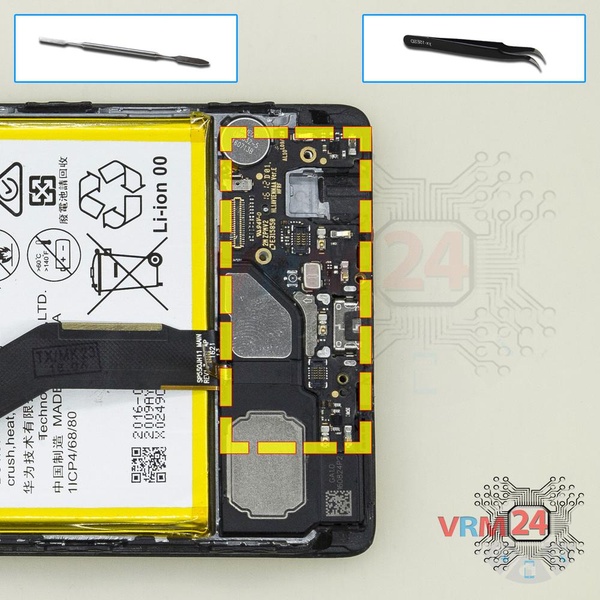

Retirez la carte fille, également appelée carte secondaire.

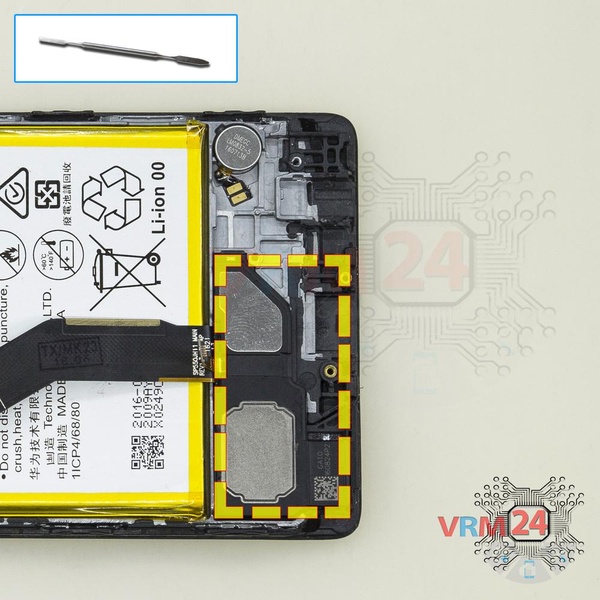

Soulevez et retirez l'ensemble du buzzer (haut-parleur).

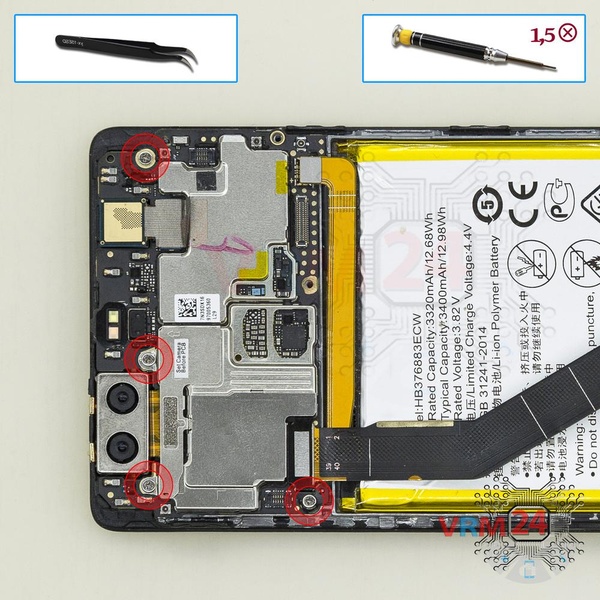

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 les vis et retirez les supports maintenant les connecteurs.

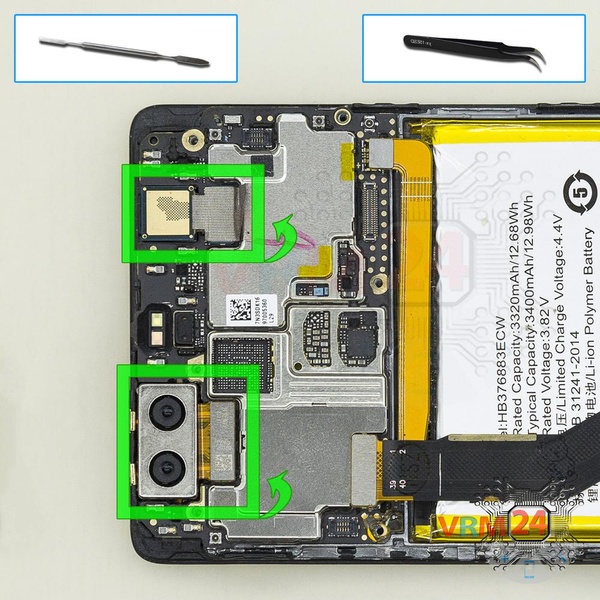

Déconnectez les connecteurs sur la carte mère et retirez l'ensemble des deux caméras arrière. Retirez également la caméra frontale (selfie).

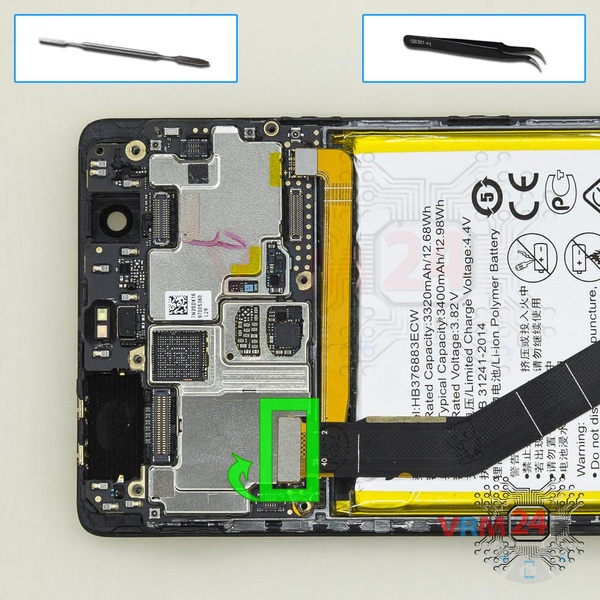

Débranchez les connecteurs sur la carte mère.

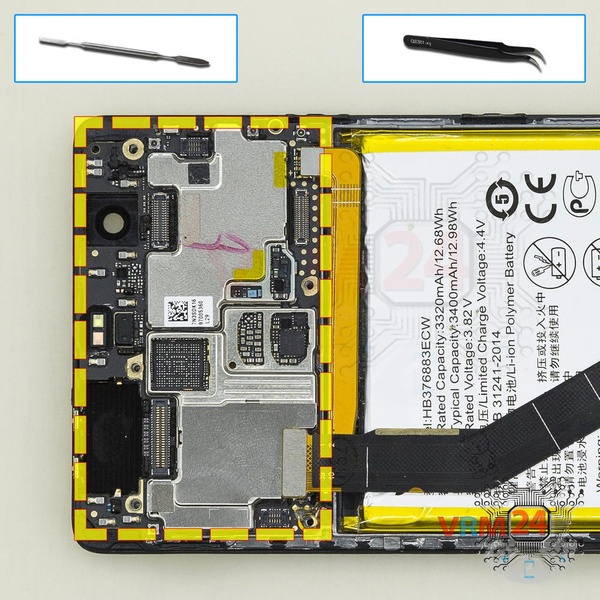

Retirez la carte mère.

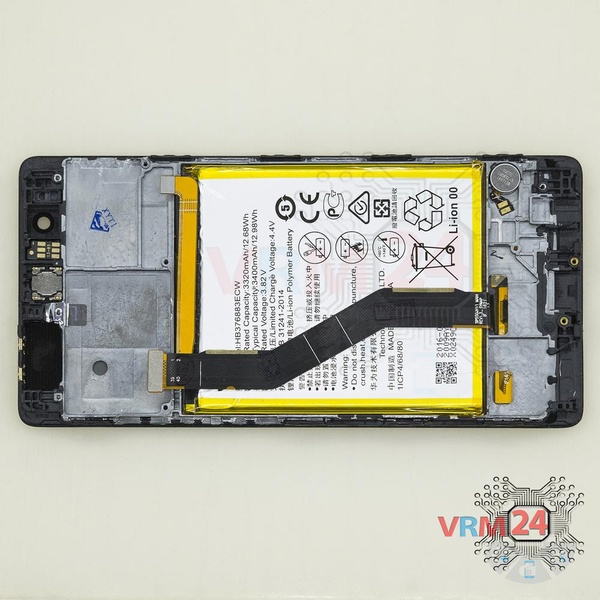

Les pièces se trouvent dans le cadre du module d'affichage.
