Outils recommandés
Tournevis Torx T4
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

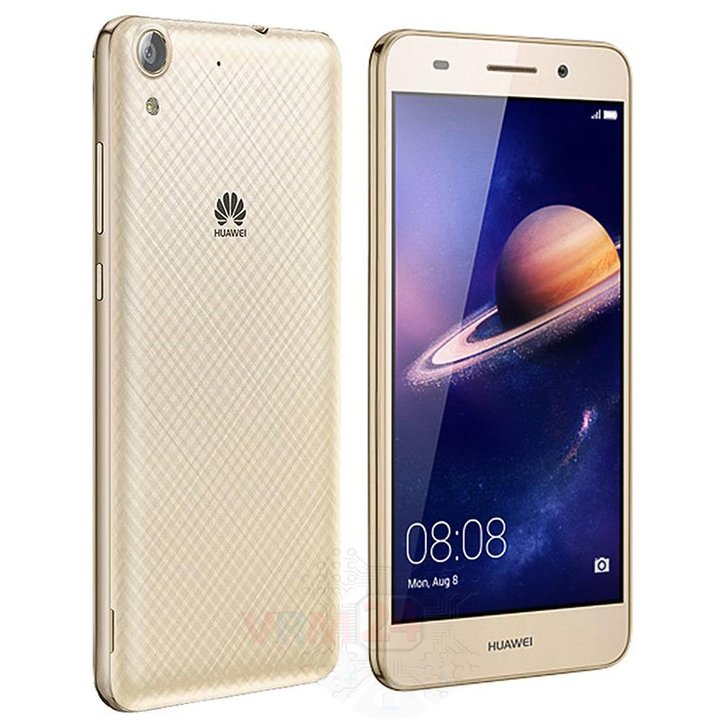

Démontage/Réparation de l'appareil mobile Huawei Y6 II (Huawei Y6II CAM-l21) avec la description de chaque étape et l'ensemble d'outils requis.
9322
Vues
5
J'aime
—
Partager
8
Questions
Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 15 vis dans le cadre du téléphone.
Étape 3.
Dévissez les vis
À l'aide d'un tournevis (hex T4), dévissez 4 boulons dans le châssis du téléphone.
Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.
Étape 5.
Déconnectez le connecteur de la batterie
Débranchez le connecteur de la batterie.
⚠ Avertissement !
Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.
Étape 6.
Retirez la nappe d'interconnexion
Déconnectez les connecteurs et retirez la nappe inter-cartes.
Étape 7.
Retirez le haut-parleur
Faites levier et retirez l'ensemble buzzer (haut-parleur).
Étape 8.
Déconnectez le connecteur
Débranchez le connecteur sur la carte mère.
Étape 9.
Retirez la carte fille
Retirez la carte mère inférieure.
Étape 10.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.
Étape 11.
Retirez la caméra avant
Débranchez le connecteur sur la carte mère et retirez la caméra frontale (selfie).
Étape 12.
Retirez la carte mère
Retirez la carte mère.
Étape 13.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
