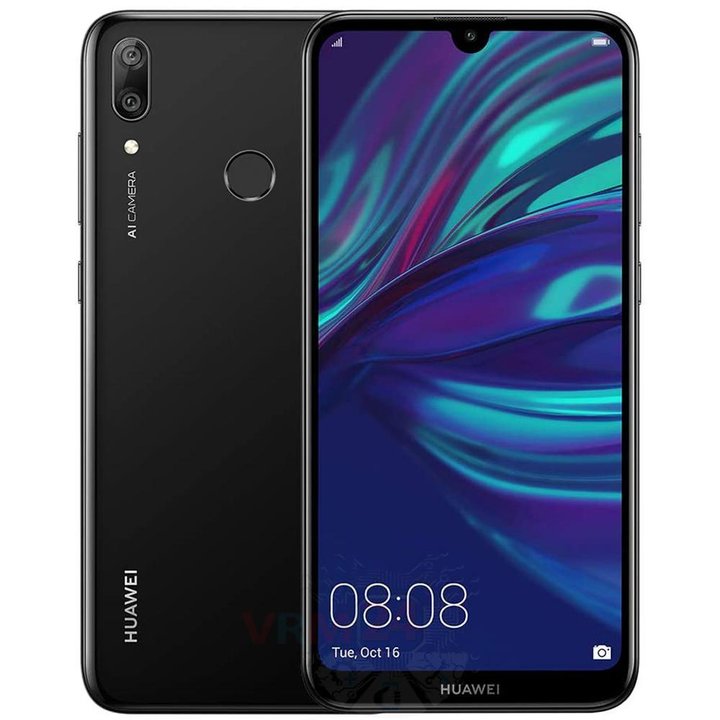

Démontage/Réparation de l'appareil mobile Huawei Y7 (2019) (Huawei Y7 2019 DUB-LX1) avec la description de chaque étape et l'ensemble d'outils requis.

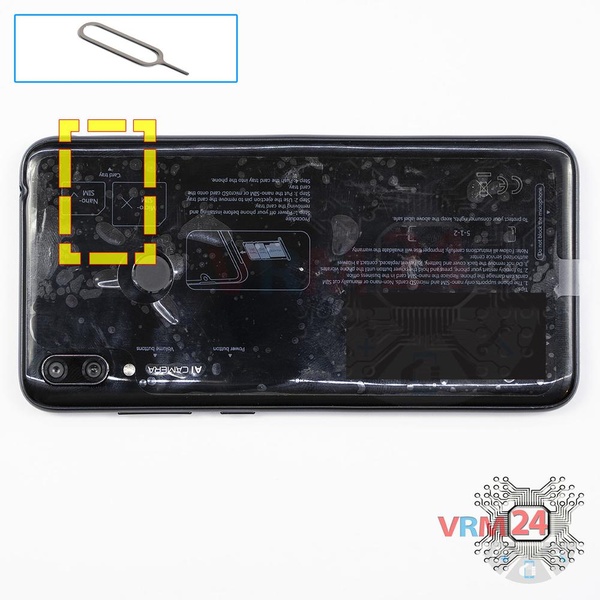

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

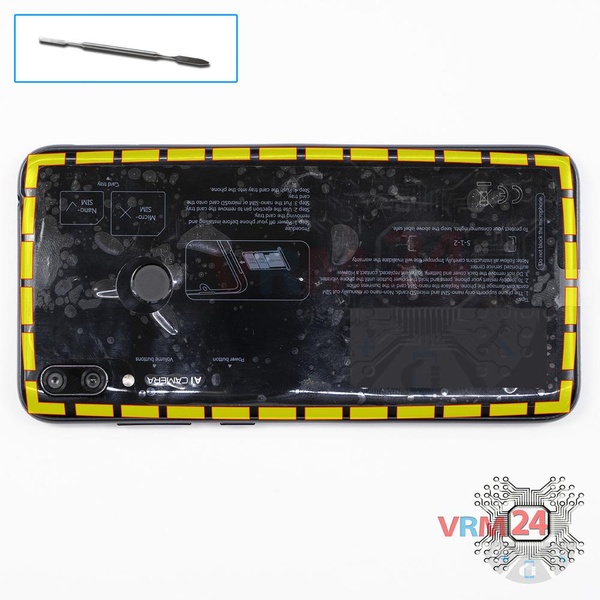

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur tout le pourtour, les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠️ Faites attention au câble du capteur d'empreintes digitales situé à l'intérieur.

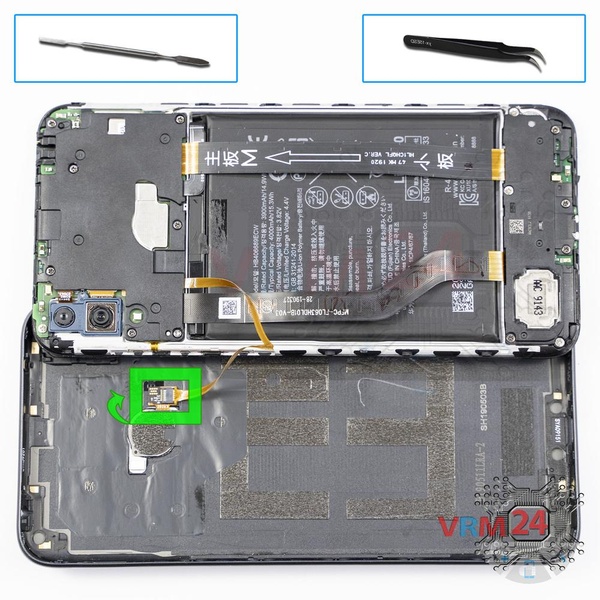

Soulevez le connecteur du capteur d'empreintes digitales et retirez la coque arrière.

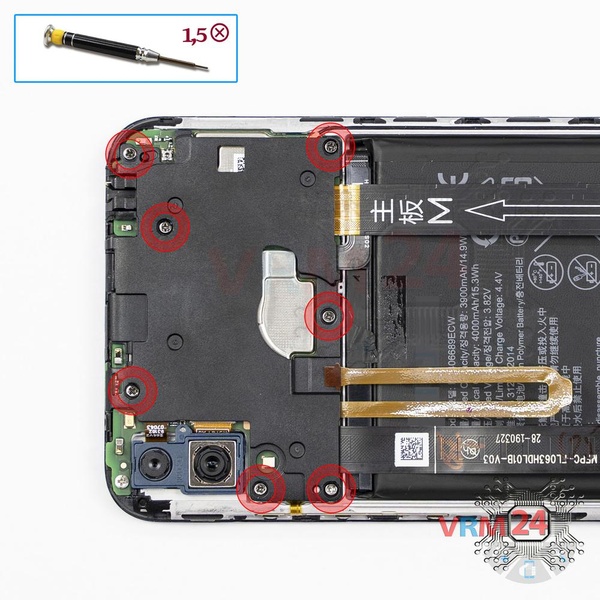

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les sept vis.

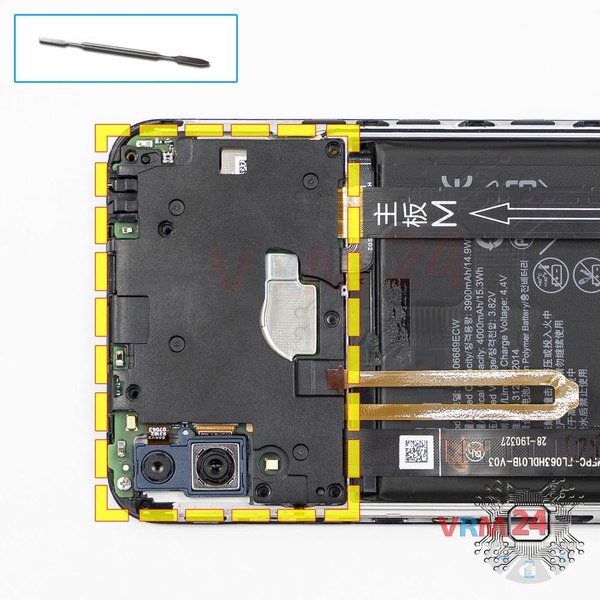

Faites levier sur les bords et retirez le cache qui masque la carte mère.

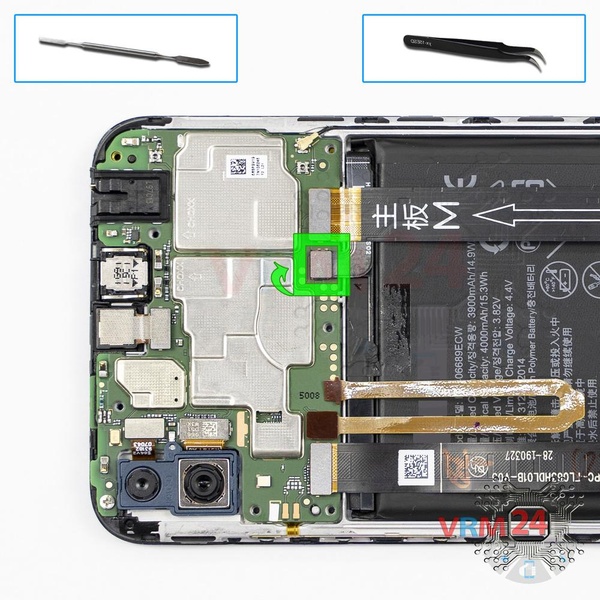

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Huawei Y7 (2019) possède une batterie HB406689ECW d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

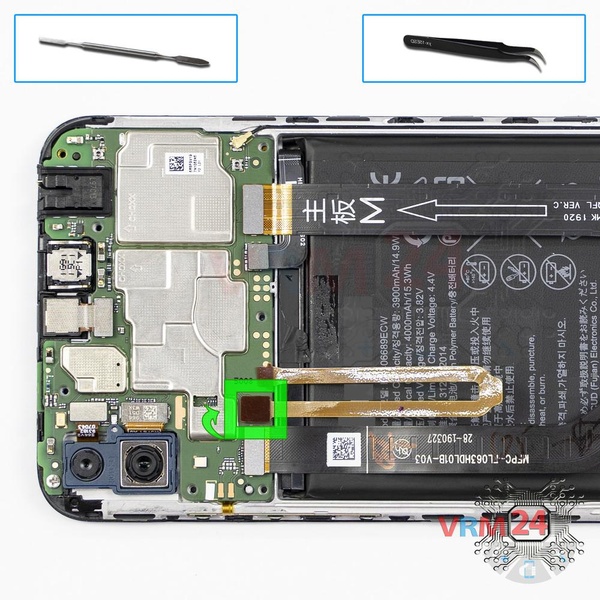

Faites levier sur le connecteur et retirez la nappe du capteur d'empreintes digitales.

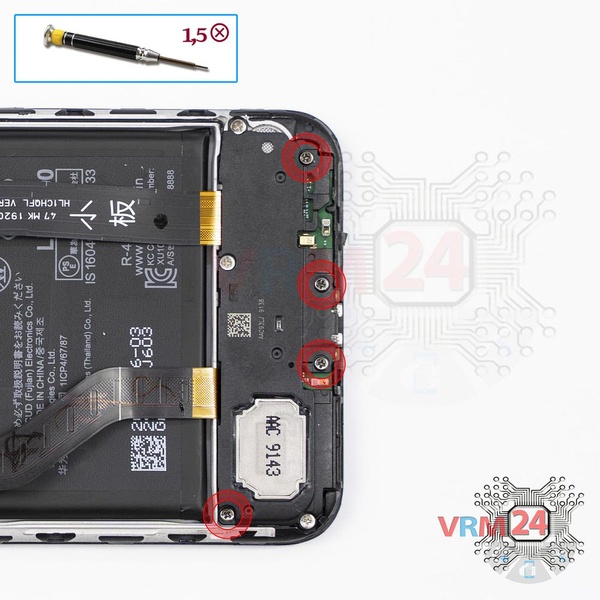

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les quatre vis.

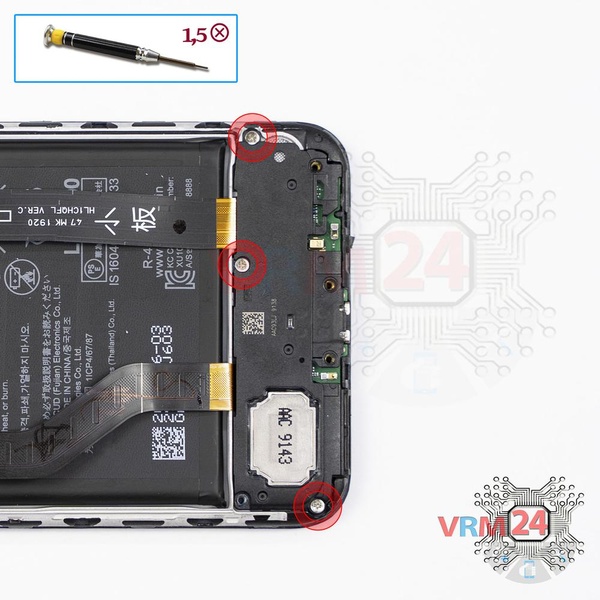

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les trois vis courtes.

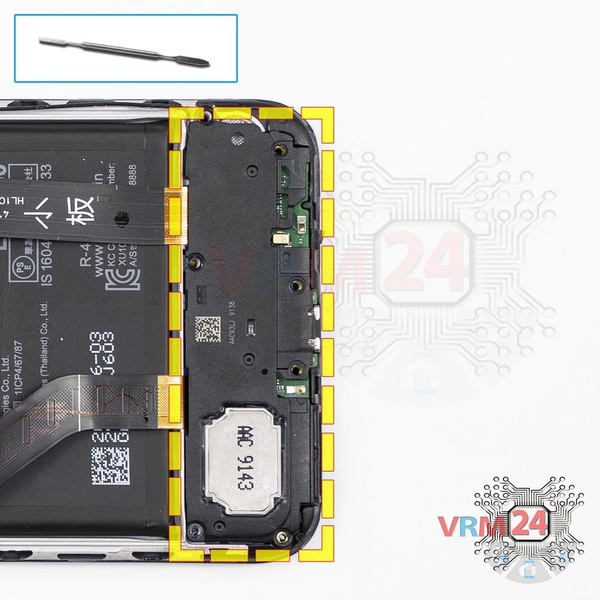

Faites levier sur le bord et retirez le module haut-parleur.

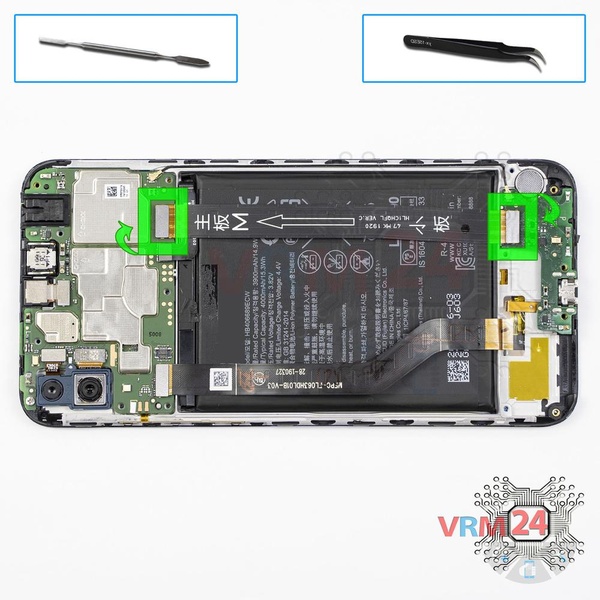

Avec précaution, de préférence par le bord, déconnectez les connecteurs et retirez le câble inter-cartes reliant la carte mère à la carte fille (également appelée carte fille).

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

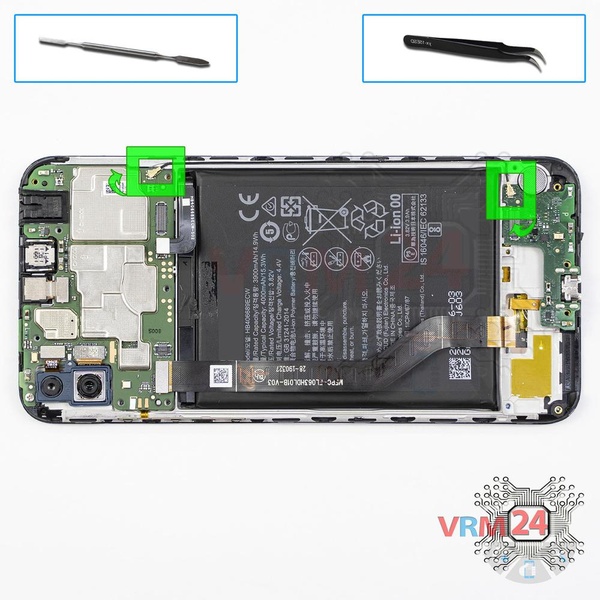

Débranchez les connecteurs et retirez le câble coaxial.

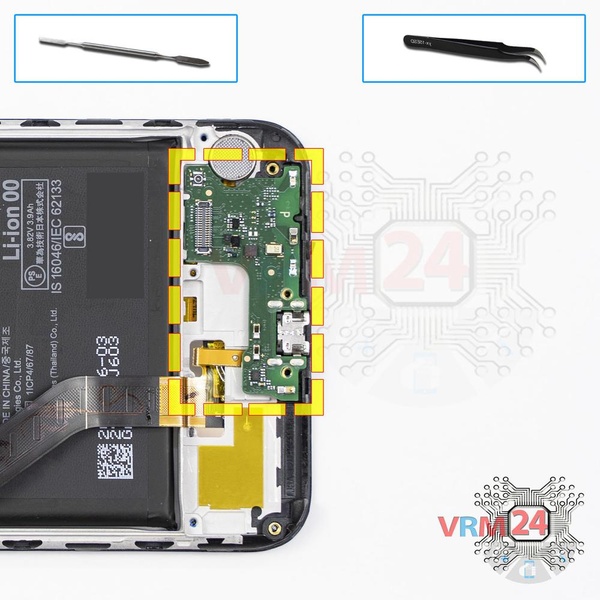

Retirez la sous-carte. Elle peut être collée au cadre ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La sous-carte contient un port de chargement (Micro USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

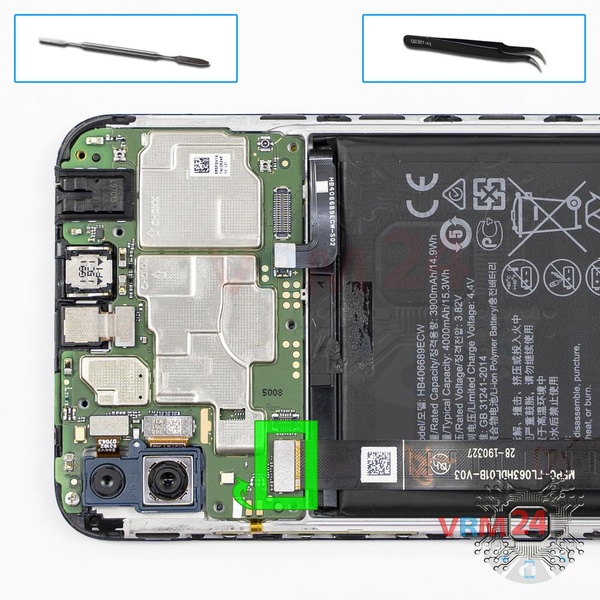

Faites levier sur le connecteur du module d'affichage.

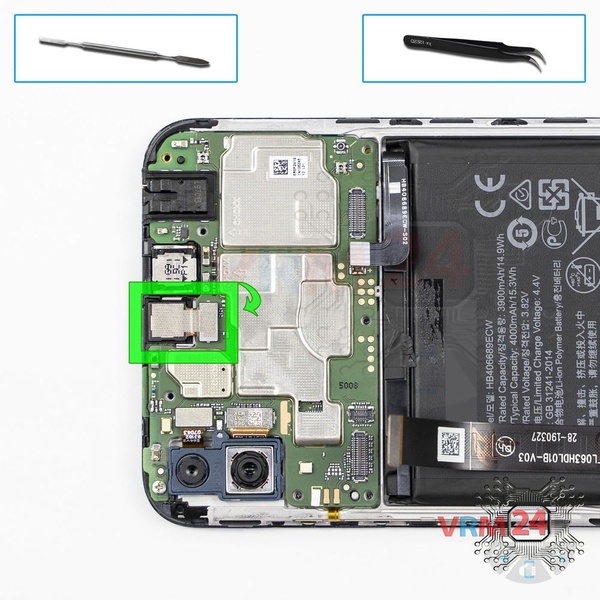

Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

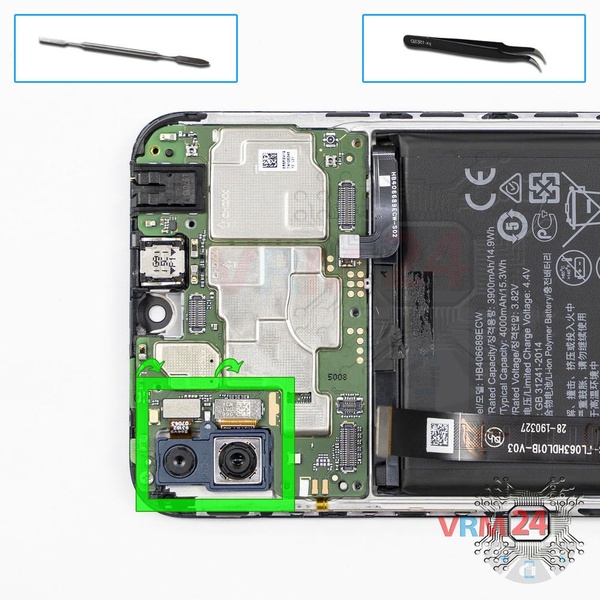

Déconnectez les connecteurs sur la carte mère et retirez l'ensemble des deux caméras arrière.

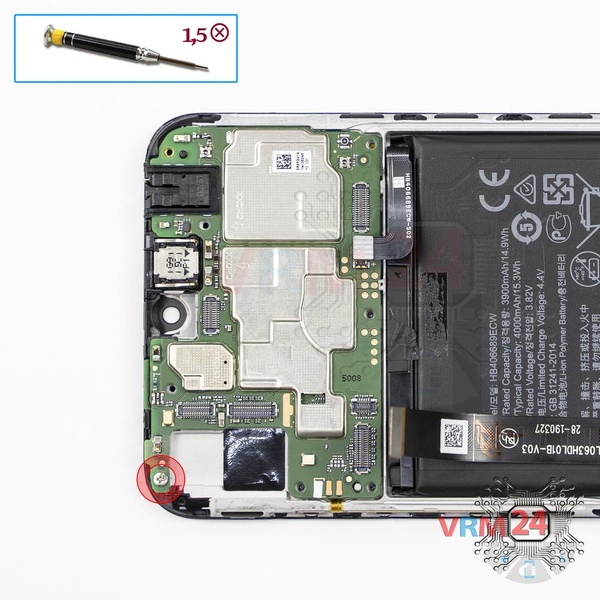

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis fixant la carte mère.

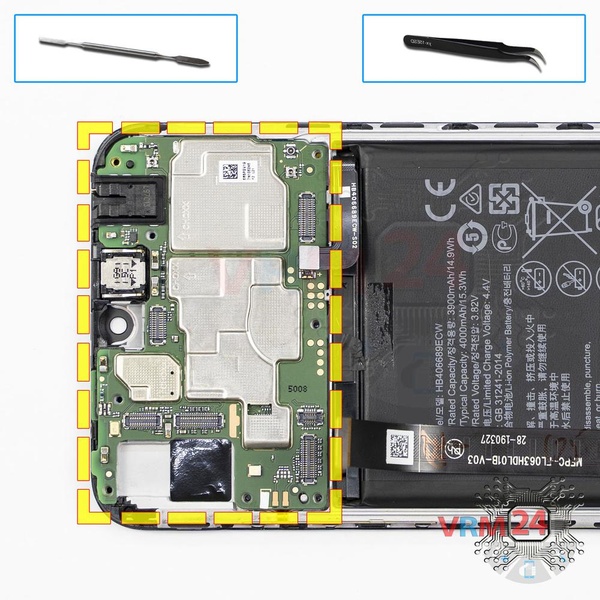

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

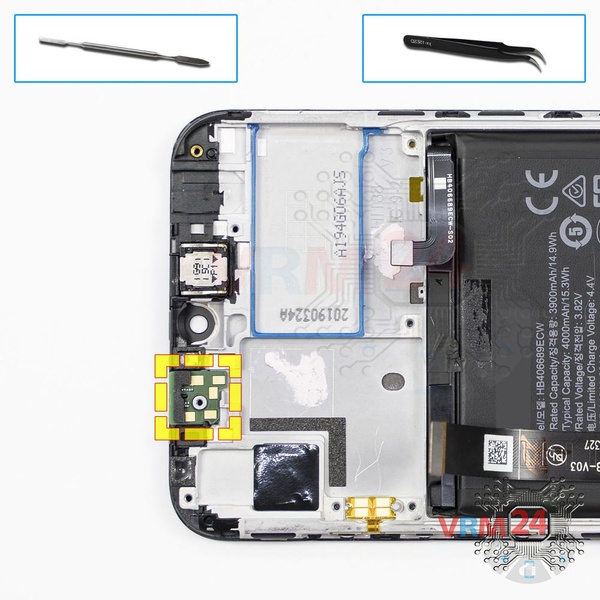

Faites levier sur le bord et retirez la petite carte avec les capteurs.

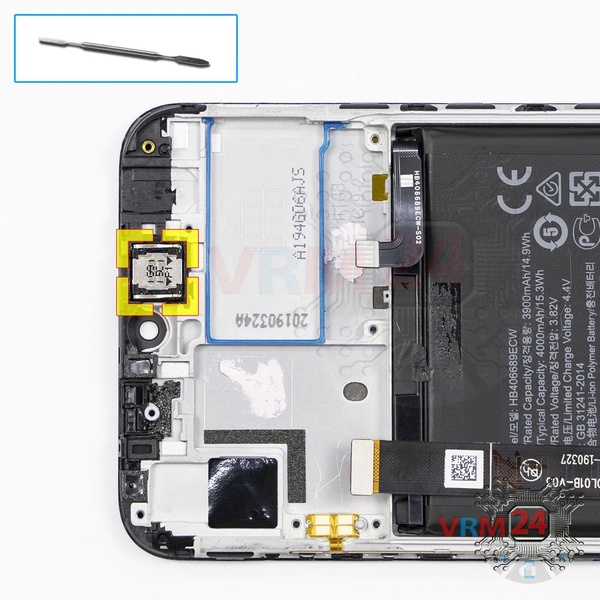

Faites levier en bas et retirez le haut-parleur d'écoute.

⚠️ Faites attention ! Le haut-parleur d'écoute est un peu collé avec de l'adhésif.

⚠️ Si nous faisons levier au milieu du haut-parleur, nous pouvons le casser en deux.

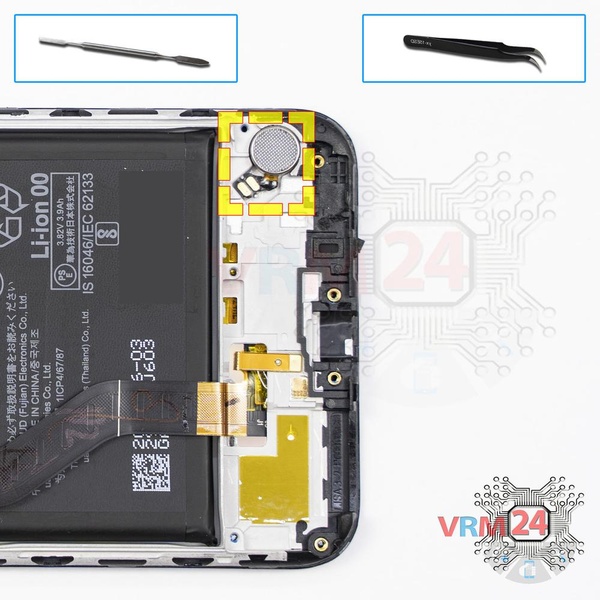

Faites levier en bas et retirez le moteur de vibration.

⚠️ Attention ! Le moteur de vibration est un peu collé avec de l'adhésif.

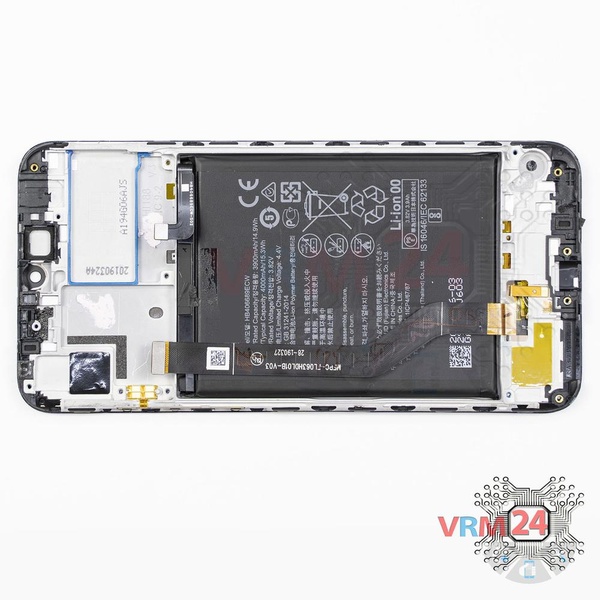

ℹ️ Dans le cadre de l'écran est resté : la batterie.
