Outils recommandés
Tournevis Torx T5
Outil d'ouverture / Spudger
Pincettes
Démontage/Réparation de l'appareil mobile Lenovo S750 (Lenovo S750) avec la description de chaque étape et l'ensemble d'outils requis.
3236
Vues
0
J'aime
—
Partager
3
Questions

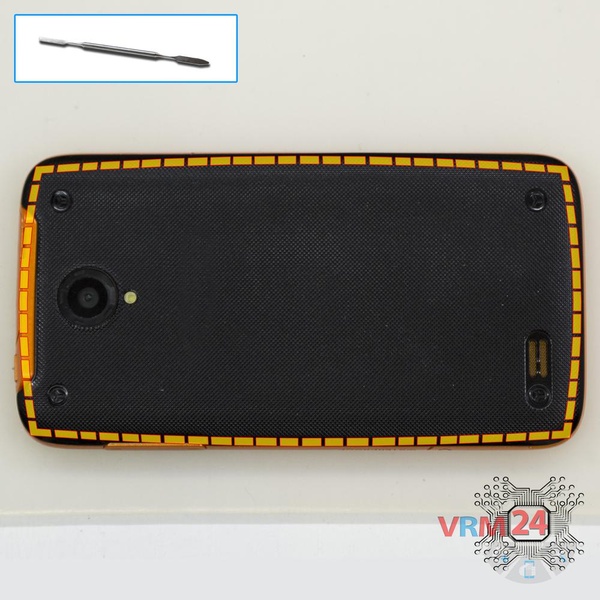

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

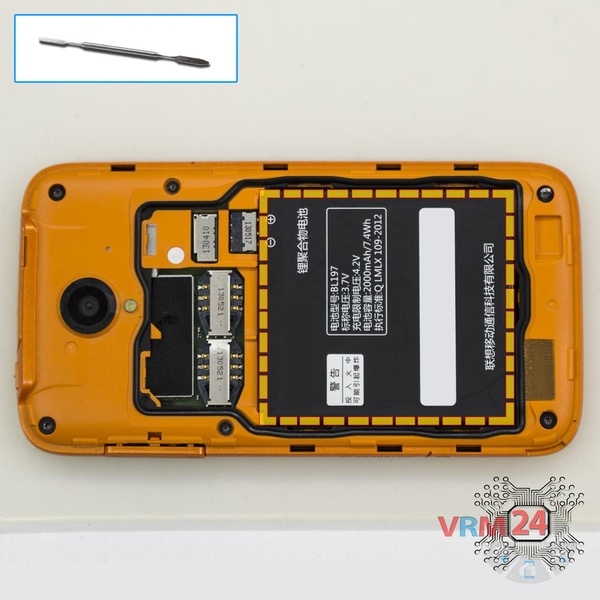

Étape 2.
Déconnectez le connecteur de la batterie
Déconnectez la batterie.

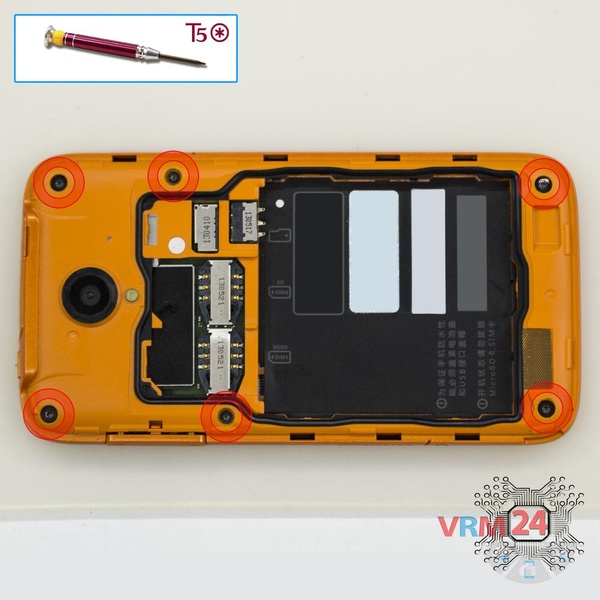

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (hexagonal T5), dévissez 6 boulons dans le cadre du téléphone.

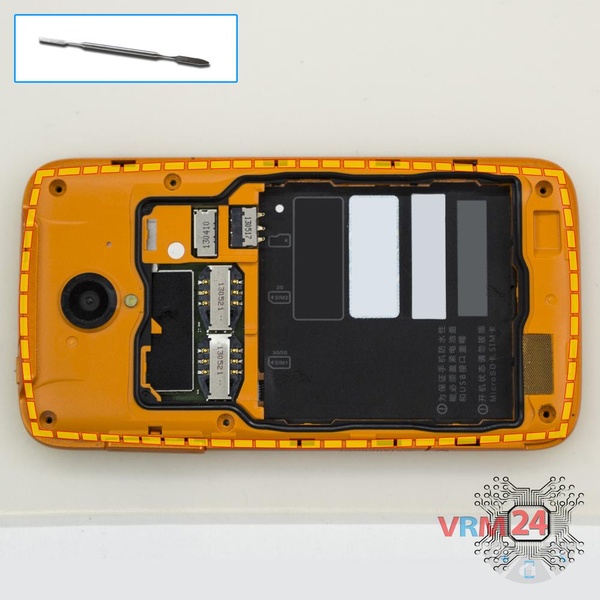

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

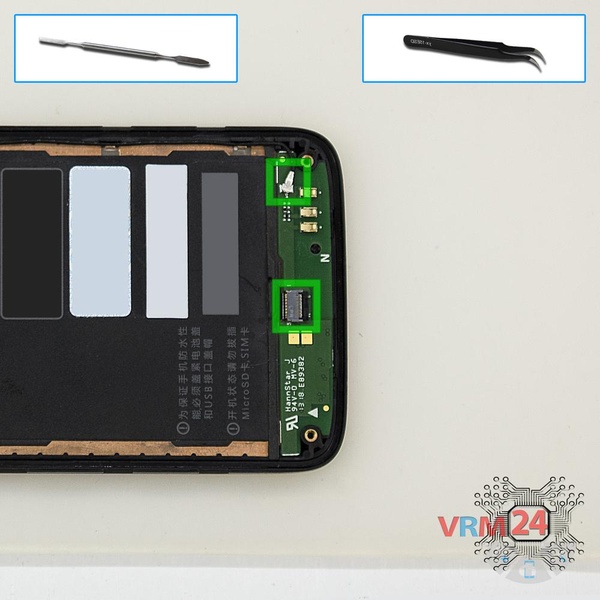

Étape 5.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère inférieure.
Étape 6.
Retirez la carte fille
Retirez la carte de circuit imprimé inférieure

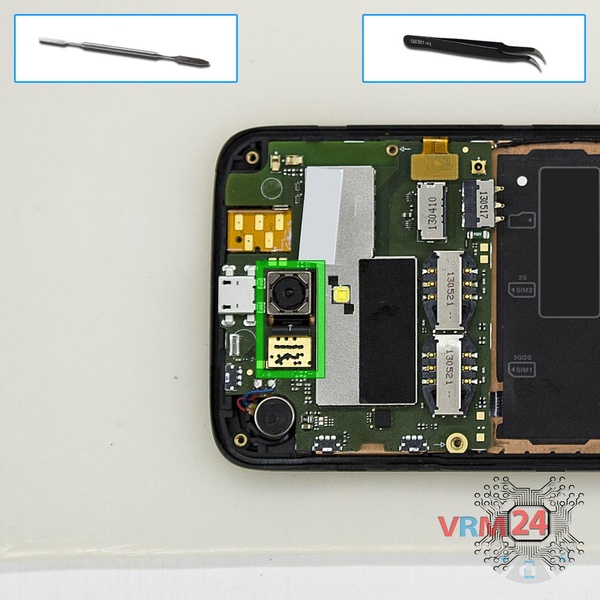

Étape 7.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.
Étape 8.
Déconnectez les connecteurs
Déconnectez les connecteurs de la carte mère.
⚠ Avertissement !
Trois connecteurs situés à l'intérieur.

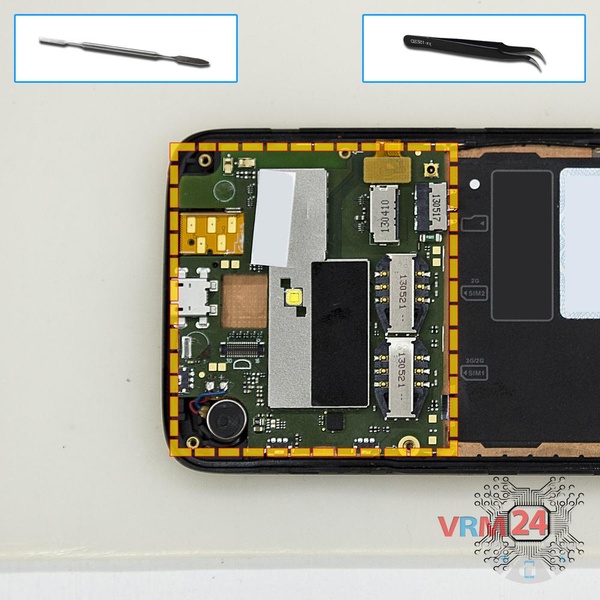

Étape 9.
Retirez la carte mère
Retirez la carte mère.

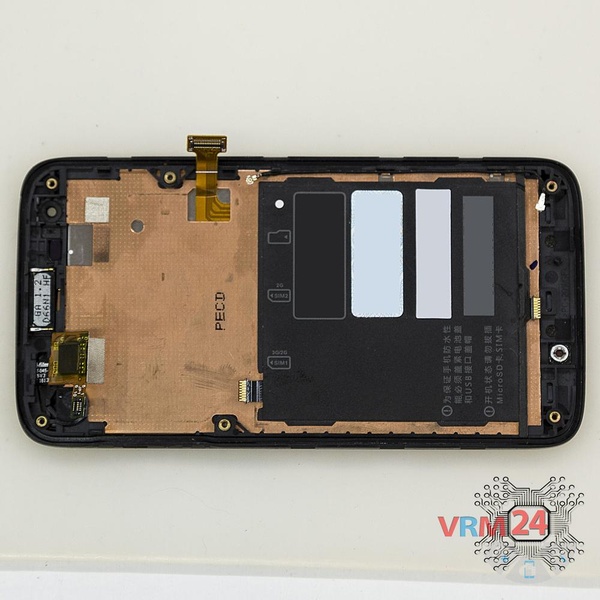

Étape 10.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
