Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes
Démontage/Réparation de l'appareil mobile Lenovo S920 IdeaPhone (Lenovo S920 IdeaFon) avec la description de chaque étape et l'ensemble d'outils requis.
3747
Vues
1
J'aime
—
Partager
3
Questions

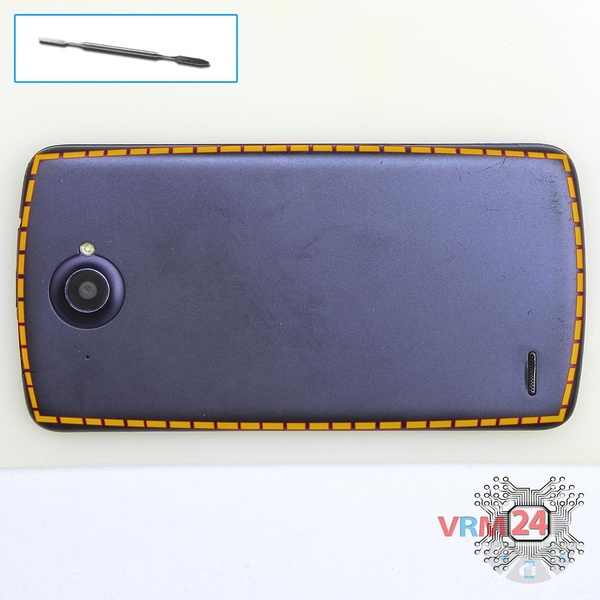

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

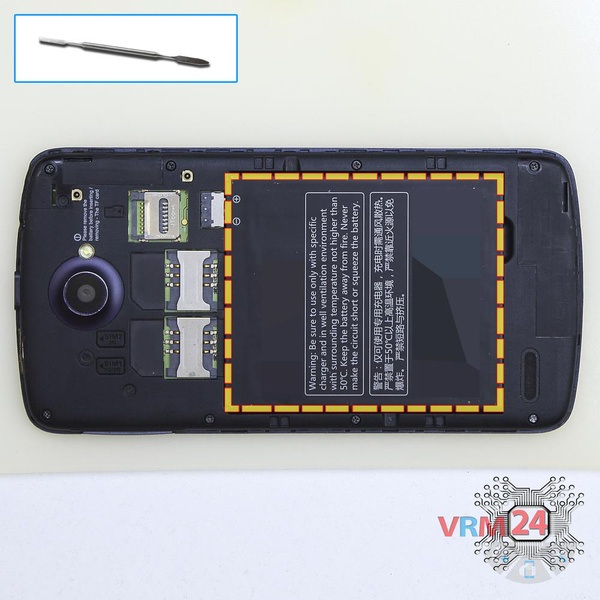

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

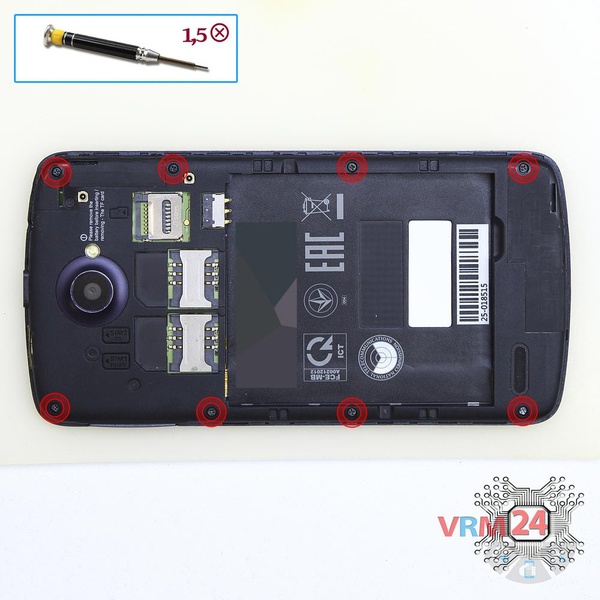

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 les boulons dans le cadre du téléphone.

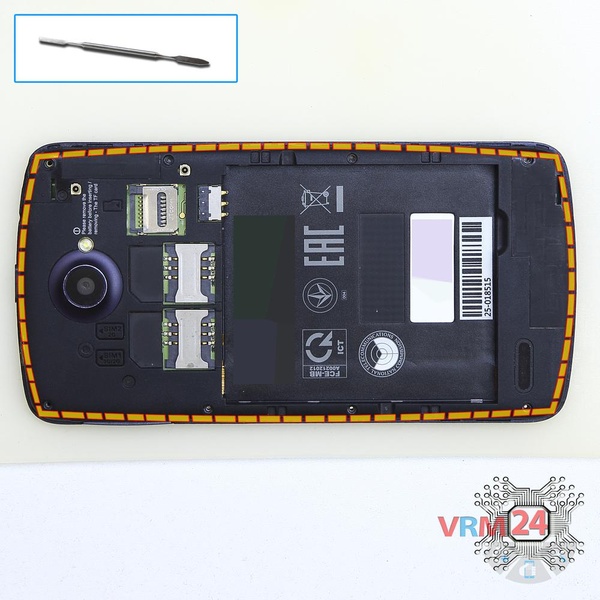

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le châssis intermédiaire et les touches de volume et d'alimentation.

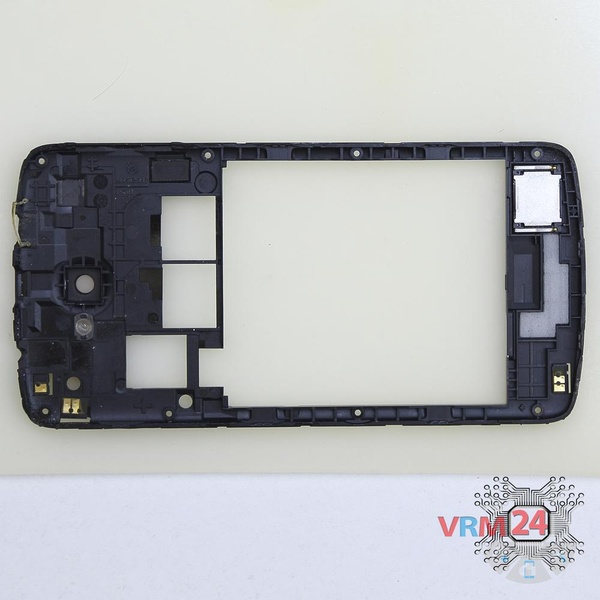

Étape 5.
Dans la coque intermédiaire
Le cadre intermédiaire.

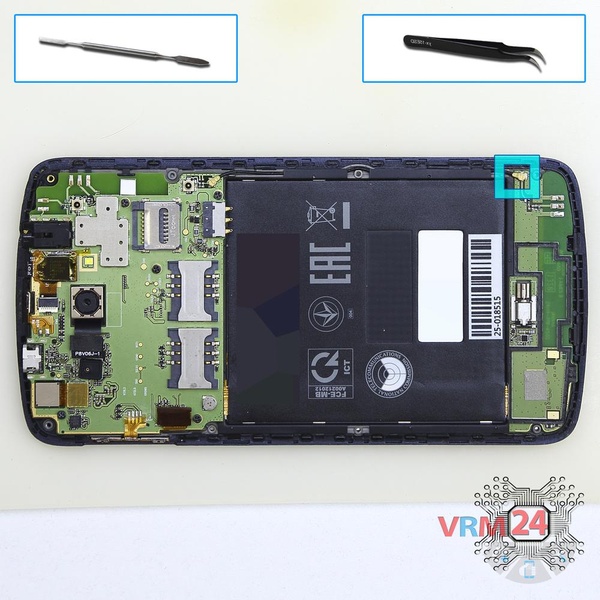

Étape 6.
Déconnectez le connecteur
Débranchez le connecteur sur la carte mère inférieure.

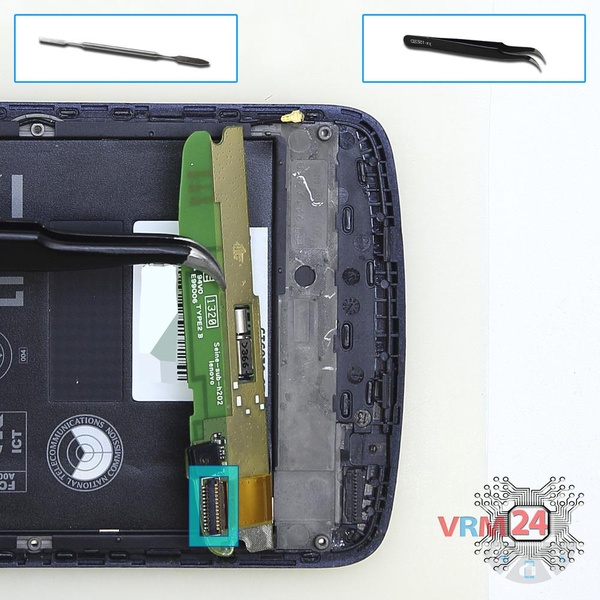

Étape 7.
Retournez le PCB
Retournez la carte, débranchez le connecteur depuis l'intérieur et retirez la carte mère inférieure.

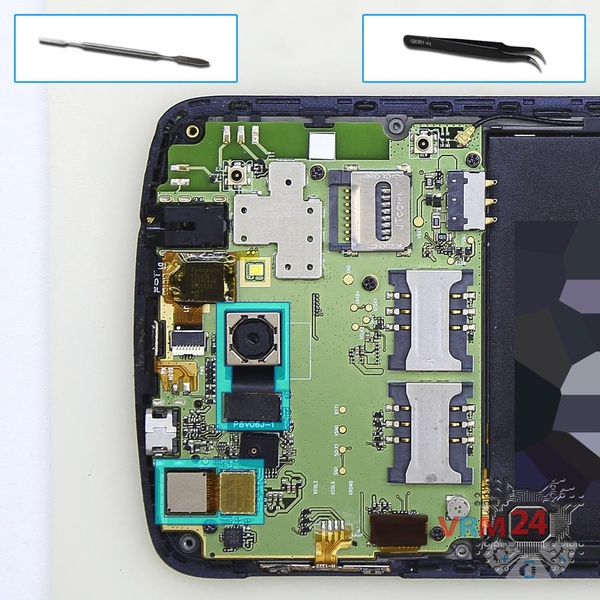

Étape 8.
Retirez les caméras
Débranchez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

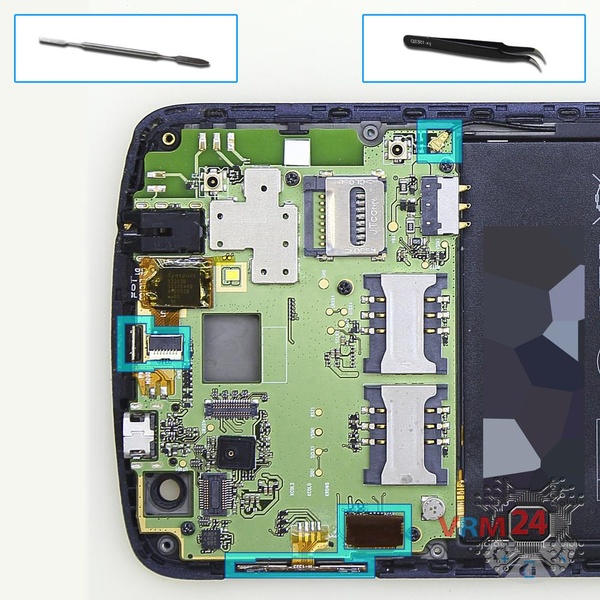

Étape 9.
Déconnectez le connecteur
Déconnectez les connecteurs de la carte mère et soulevez la nappe flexible des boutons power & volume.

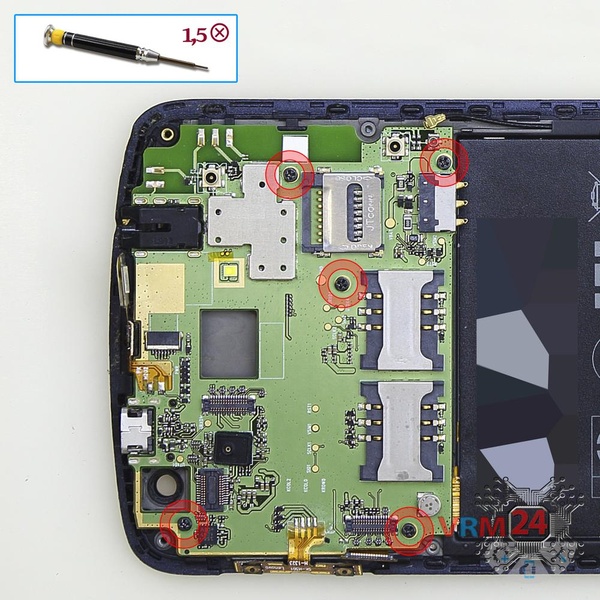

Étape 10.
Dévissez les vis
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 5 vis dans la carte mère.

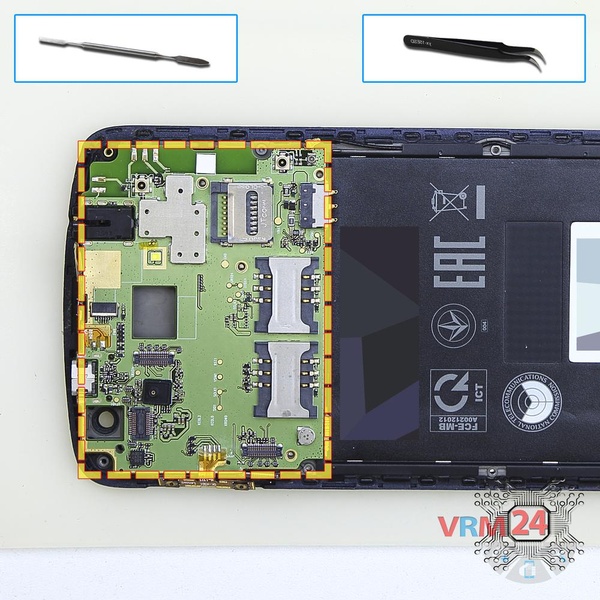

Étape 11.
Retournez le PCB
Retournez la carte, débranchez le connecteur de l'intérieur et retirez-le.

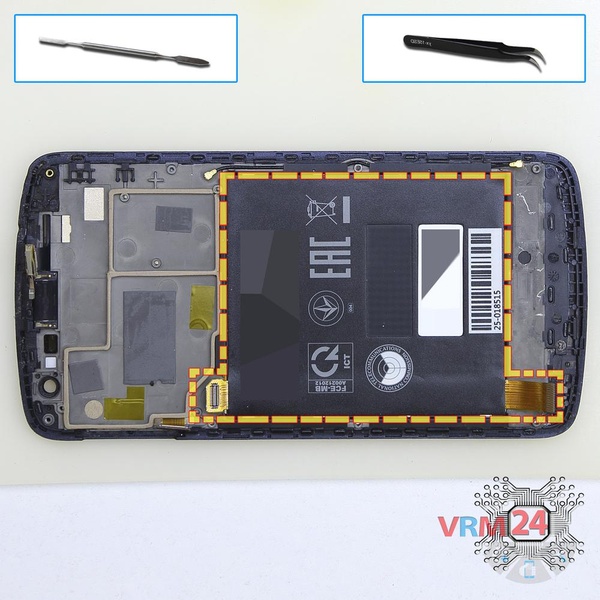

Étape 12.
Retirez le film protecteur
Décollez la couche protectrice avec la nappe inter-cartes.

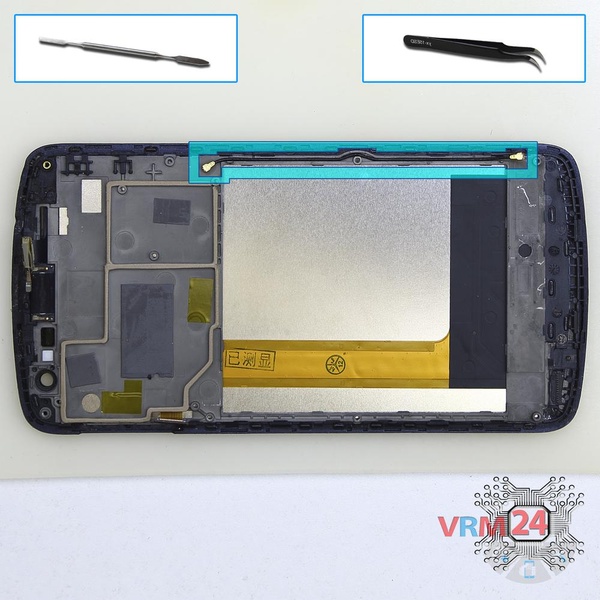

Étape 13.
Retirez le câble coaxial
Faites levier & retirez le câble coaxial.

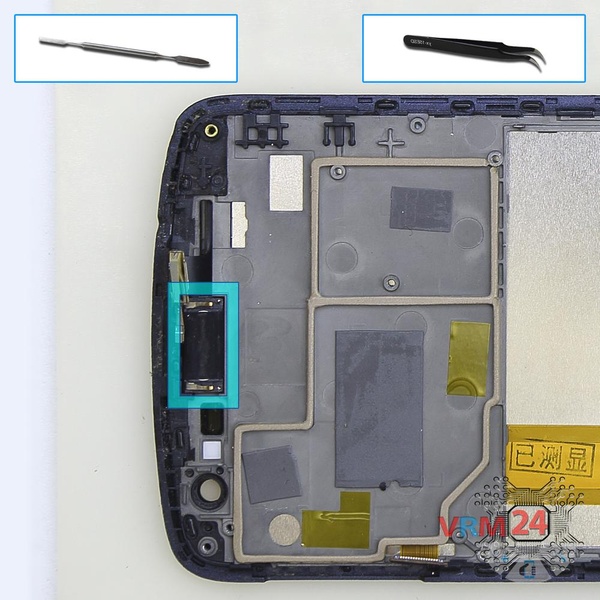

Étape 14.
Retirez le haut-parleur d'écoute
Faites levier et retirez l'écouteur (haut-parleur).

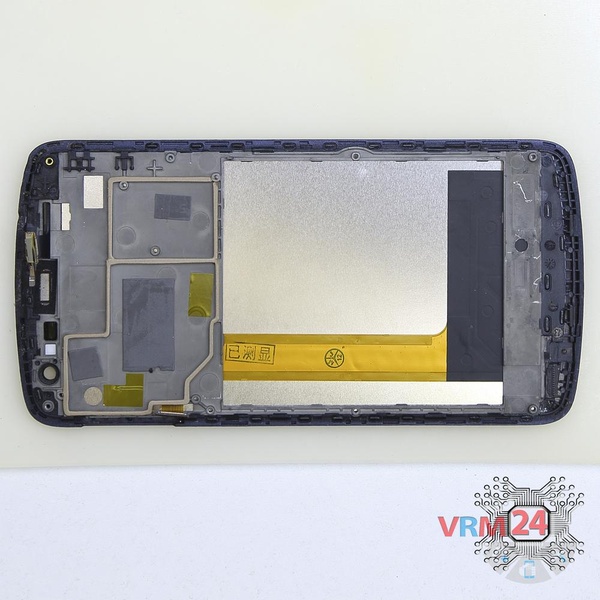

Étape 15.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
