Démontage/Réparation de l'appareil mobile Lenovo Tab 2 A8-50 (Lenovo Tab 2 A8-50F \ Lenovo Tab 2 A8-50LC) avec la description de chaque étape et l'ensemble d'outils requis.

Ouvrez le couvercle des cartes SIM & MMC et à l'aide d'un tournevis (Phillips 1.5 mm PH000) dévissez 1 boulon et retirez le tiroir des cartes SIM.

Ouvrez la coque arrière.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis et retirez le support qui maintient les connecteurs.

Débranchez le connecteur sur la carte mère et retirez la batterie.

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 boulons et retirez les couvercles.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 boulons et retirez le couvercle.

Déconnectez le connecteur de l'écran tactile .

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis dans la carte mère.

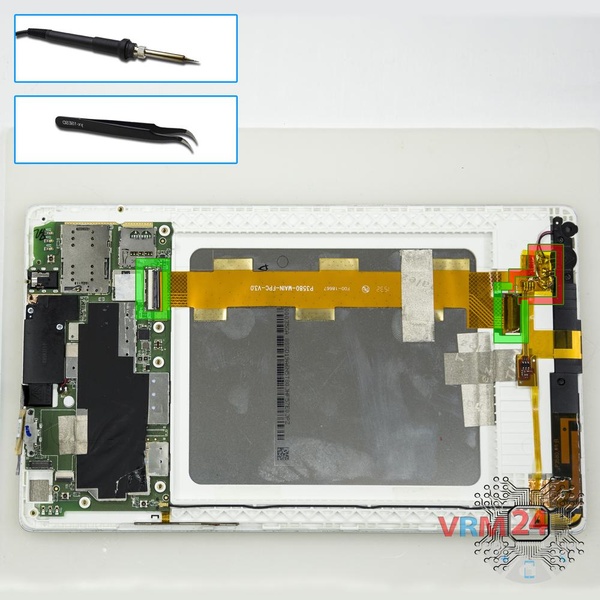

Déconnectez les connecteurs, à l'aide d'un fer à souder dessoudez les contacts du moteur de vibration, du haut-parleur et du microphone.

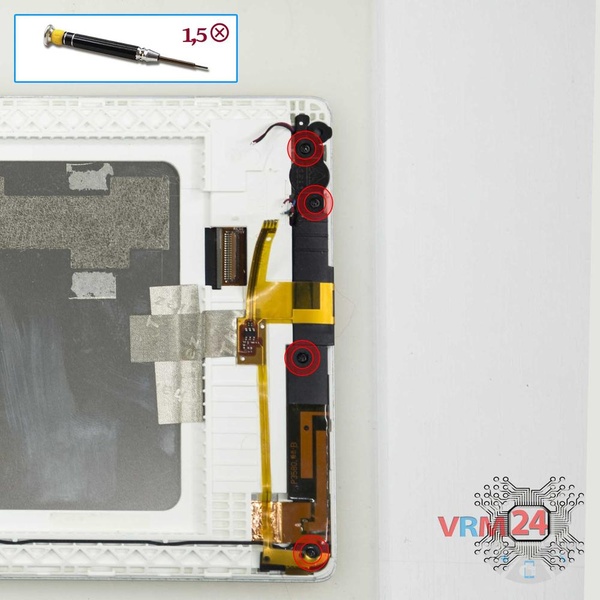

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 boulons dans la partie inférieure.

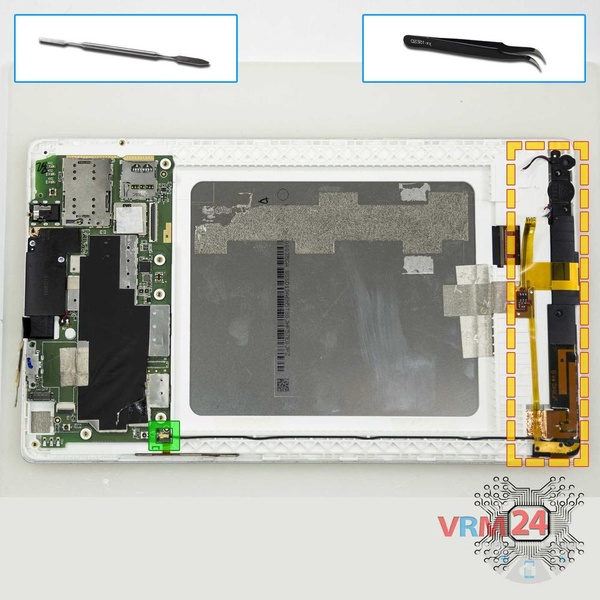

Déconnectez le connecteur du câble coaxial et retirez l'ensemble haut-parleur, microphone et moteur de vibration.

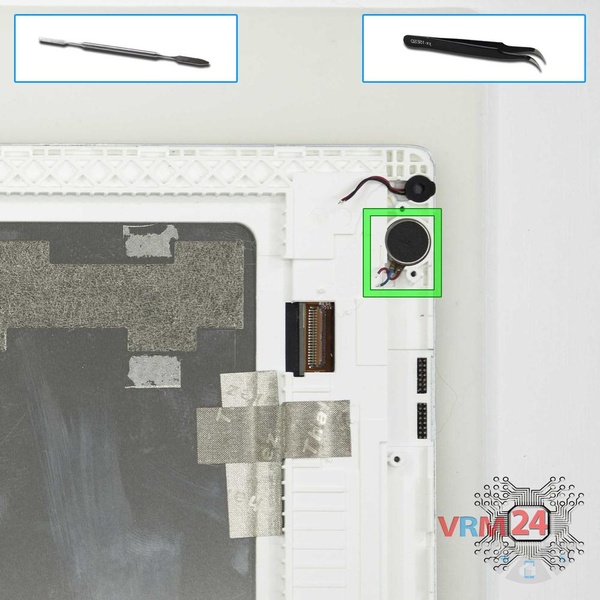

Faites levier & retirez le moteur de vibration.

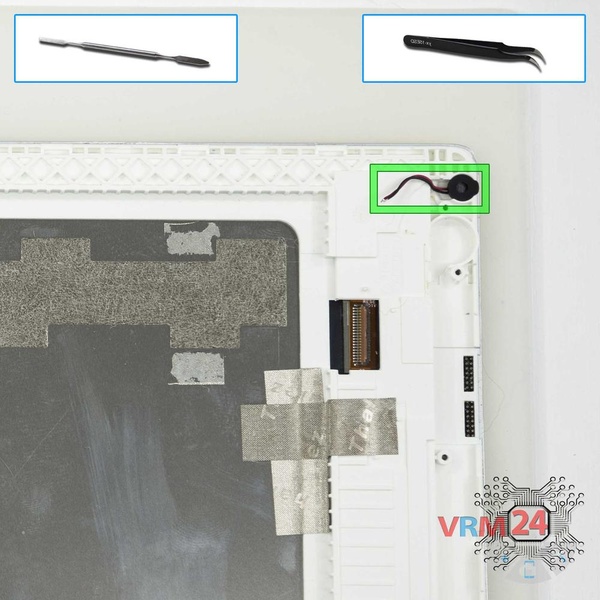

Faites levier & retirez le microphone.

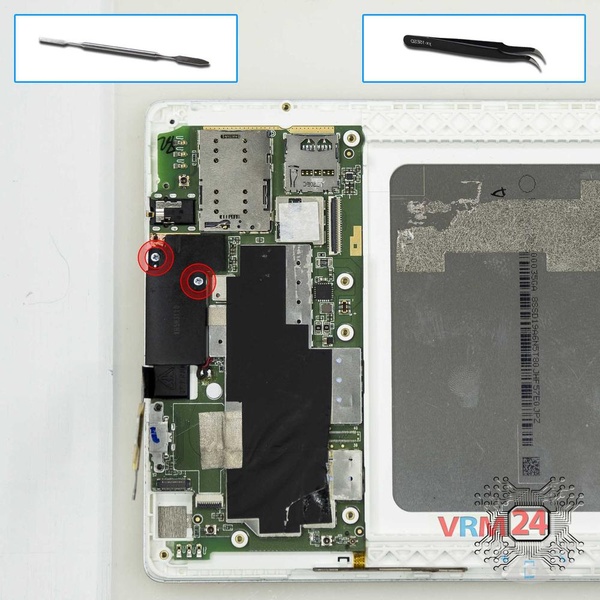

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 boulons fixant l'ensemble haut-parleur.

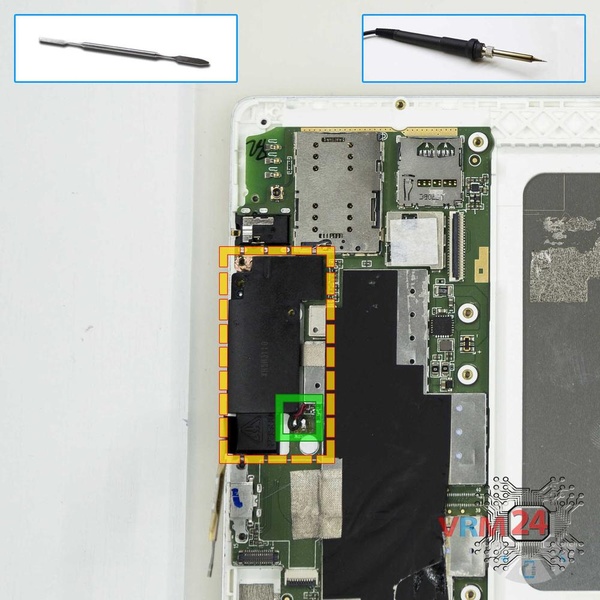

À l'aide d'un fer à souder dessoudez les contacts du haut-parleur et retirez l'ensemble haut-parleur.

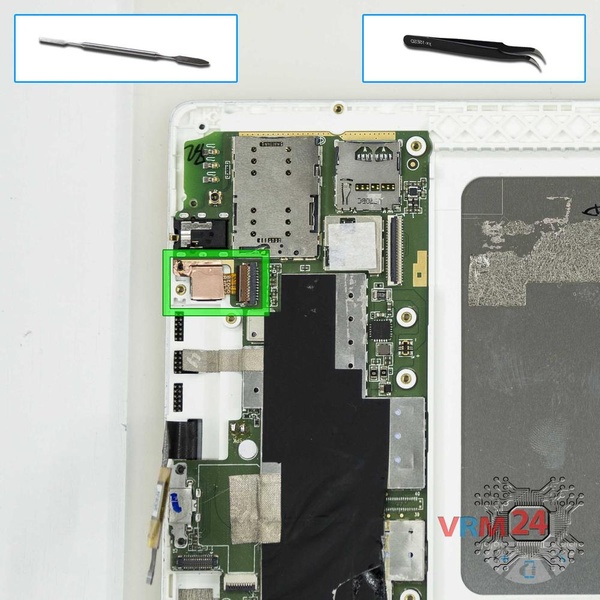

Débranchez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

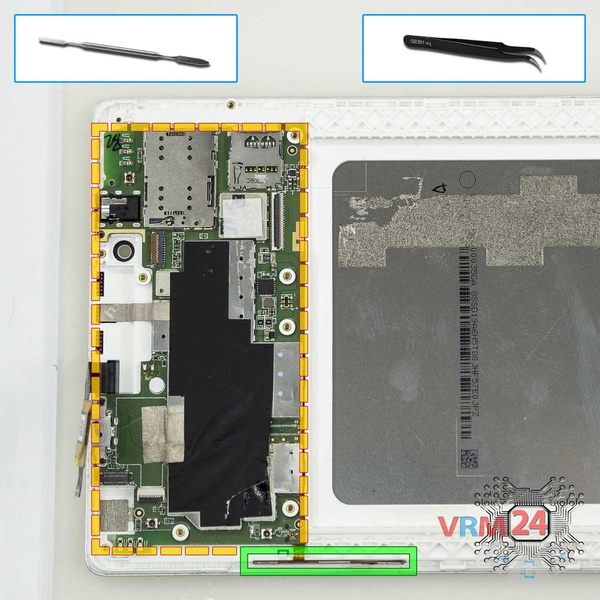

Retirez la carte mère.

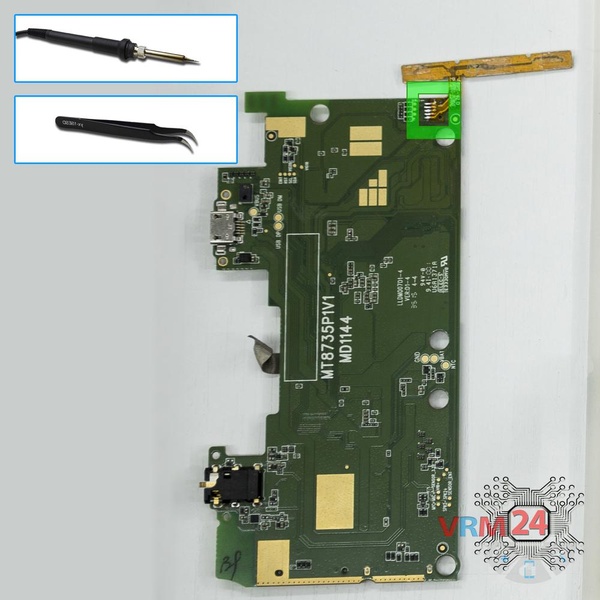

À l'aide d'un fer à souder dessoudez les contacts de la nappe des boutons power & volume.

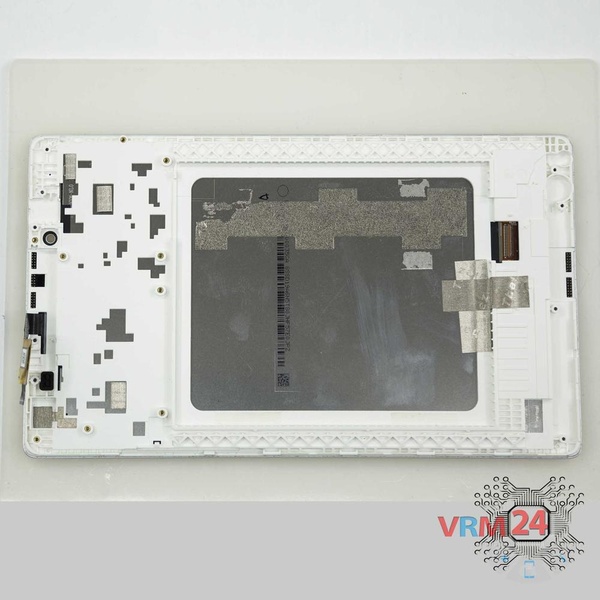

Pièces dans le châssis du module d'affichage.
