Outils recommandés

Pistolet thermique

Fer à souder

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

Démontage/Réparation de l'appareil mobile Lenovo Tab 4 Plus TB-X704L avec la description de chaque étape et l'ensemble d'outils requis.

10283

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Étape 1.

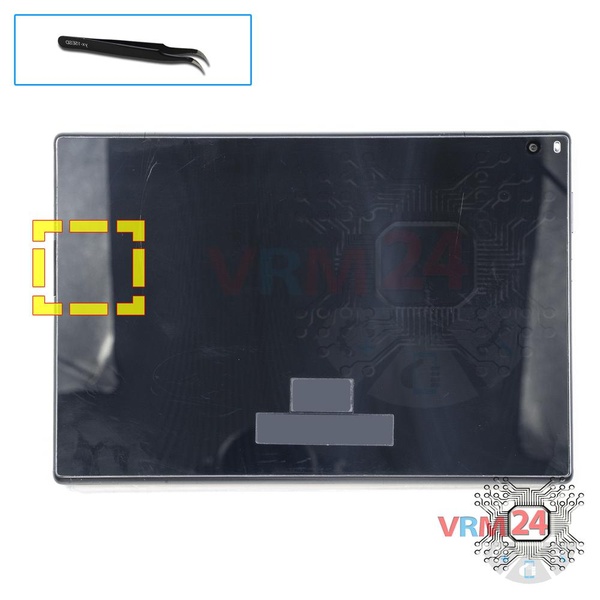

Retirez le tiroir

Ouvrez le tiroir des cartes SIM et Micro SD et retirez-le.

Étape 2.

Ouvrez la coque arrière

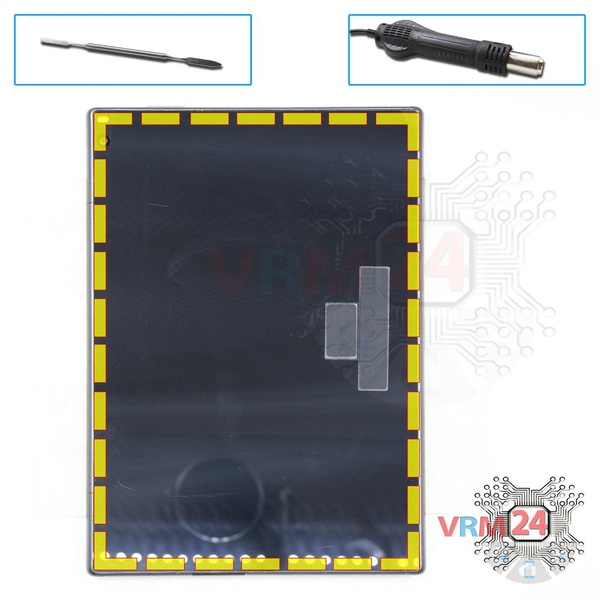

Ouvrez la coque arrière.

⚠ Avertissement !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer avec précaution afin de ne pas endommager la surface de l'appareil.

Étape 3.

Dévissez les vis

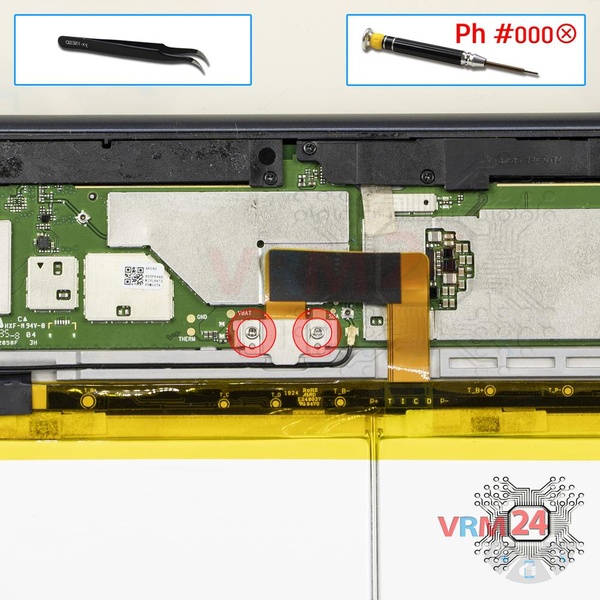

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis fixant le connecteur de la batterie.

Étape 4.

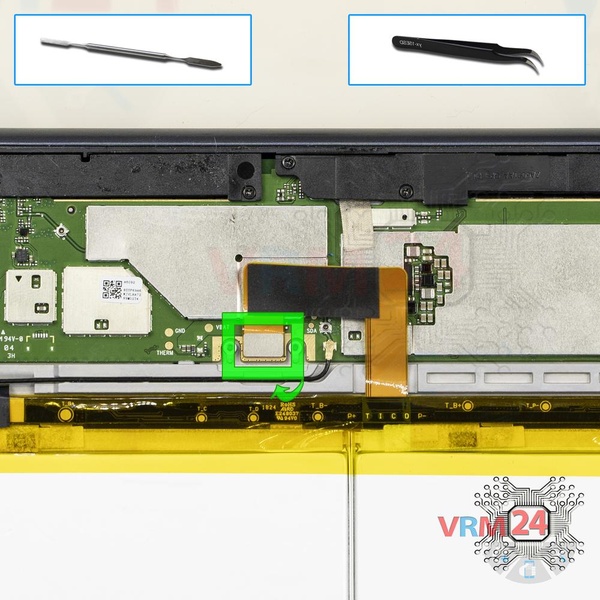

Déconnectez le connecteur de la batterie

Déconnectez le connecteur de la batterie. Le modèle de batterie du Lenovo Tab 4 Plus est L16D2P31.

⚠ Avertissement !

Nous vous recommandons vivement de déconnecter le connecteur pour éviter un éventuel court-circuit lors du démontage.

Étape 5.

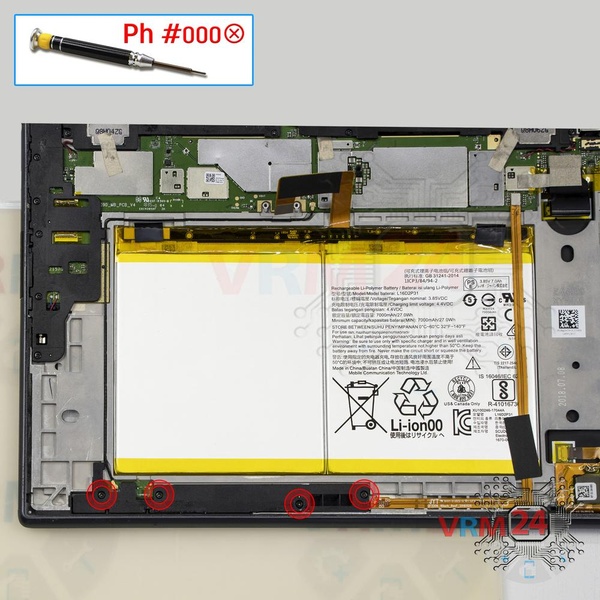

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 4 vis.

Étape 6.

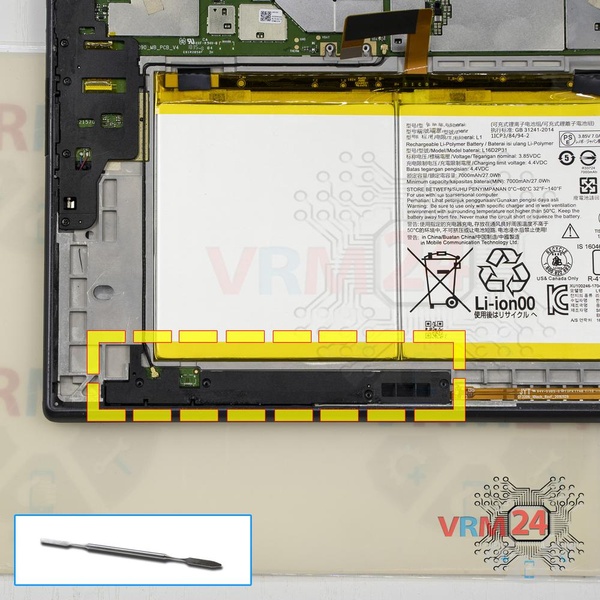

Ouvrez la coque arrière

Retirez la coque.

Étape 7.

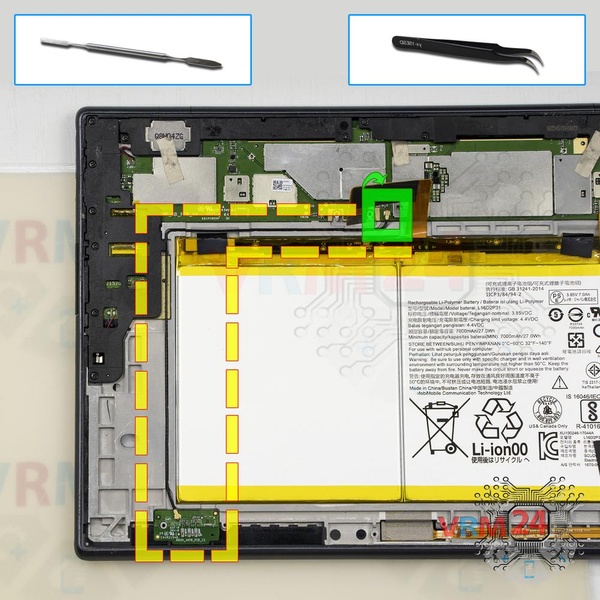

Retirez la petite carte

Déconnectez le connecteur, retirez une petite carte et le câble coaxial.

Étape 8.

Dévissez les vis

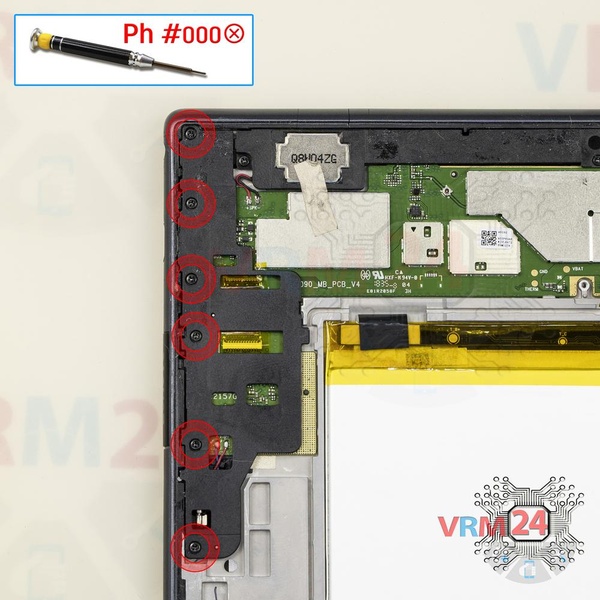

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 vis.

Étape 9.

Ouvrez la coque arrière

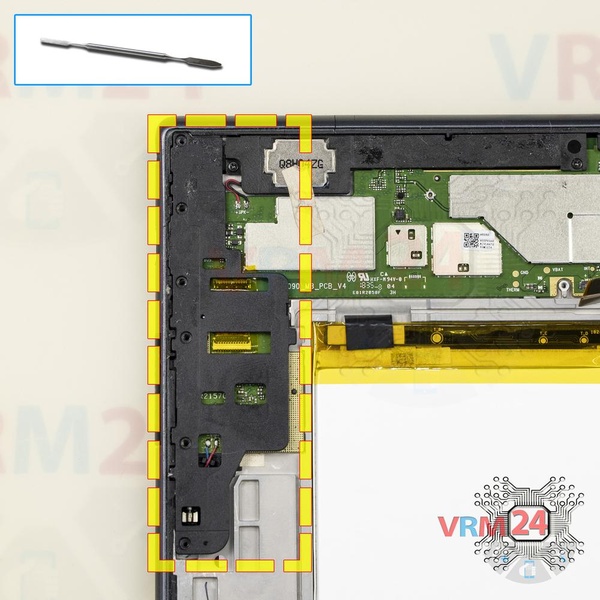

Retirez la coque.

Étape 10.

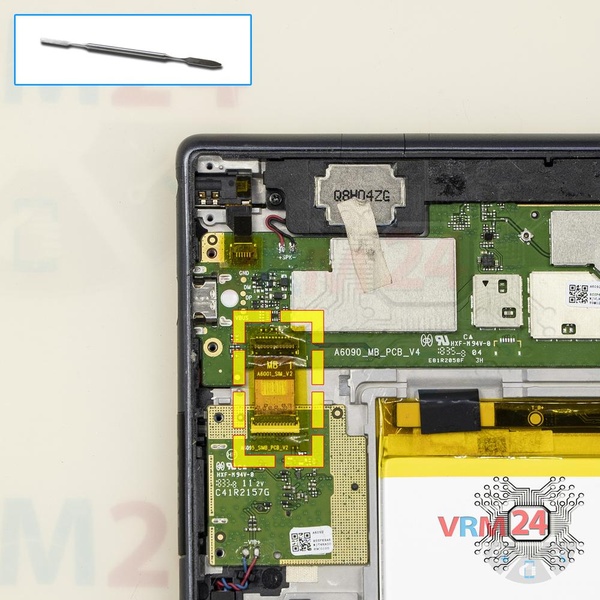

Retirez le film protecteur

Décollez le film protecteur.

Étape 11.

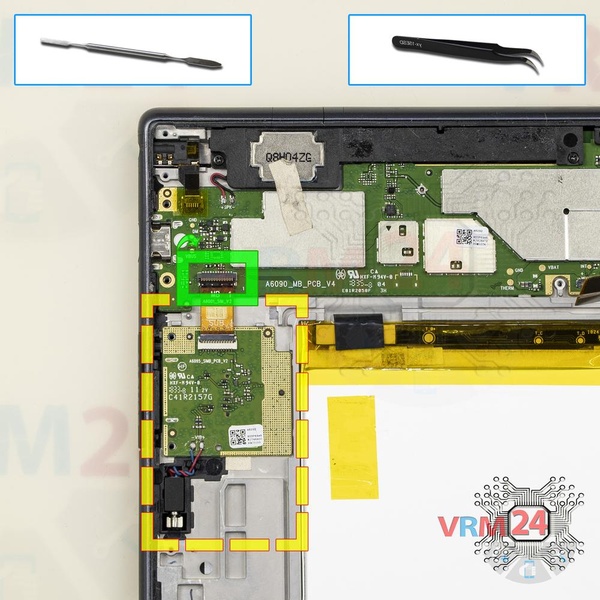

Retirez la petite carte

Soulevez le connecteur et retirez la petite carte avec un moteur de vibration.

Étape 12.

Retirez le film protecteur

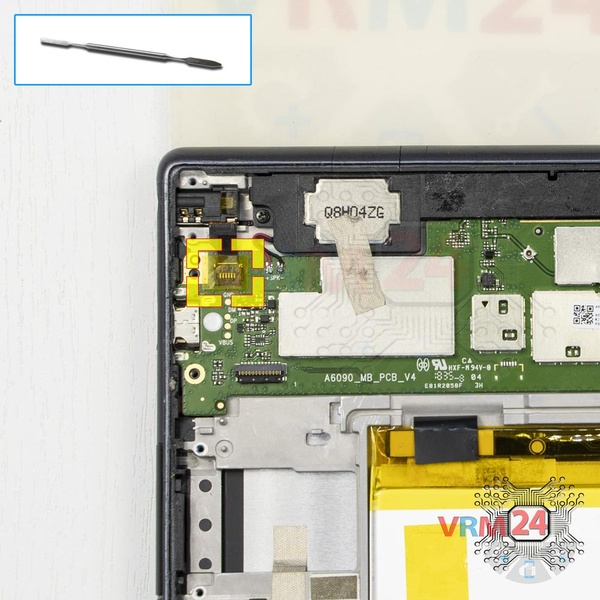

Décollez le film protecteur.

Étape 13.

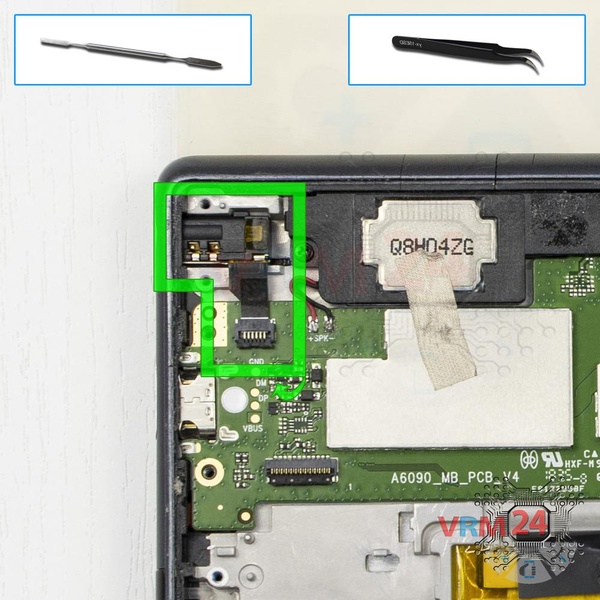

Retirez la prise jack

Soulevez le connecteur et retirez la prise jack/casque.

Étape 14.

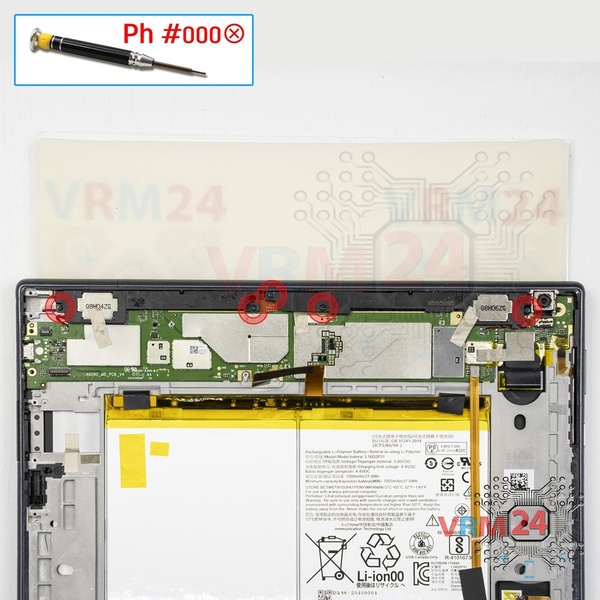

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 5 vis.

Étape 15.

Retirez le haut-parleur

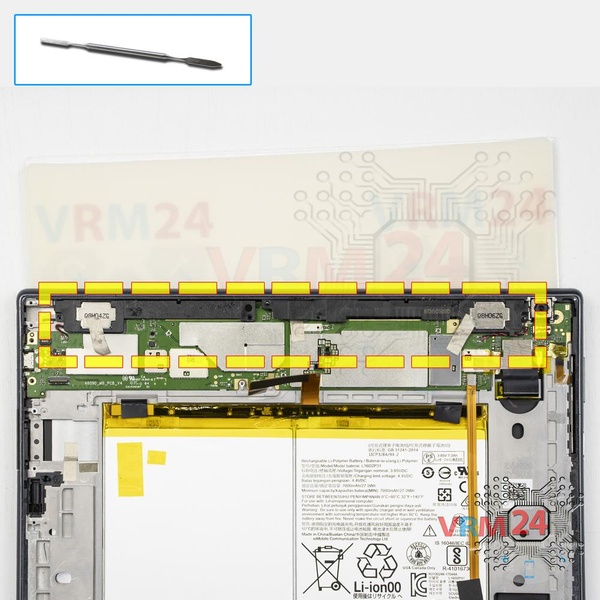

Soulevez les haut-parleurs.

Étape 16.

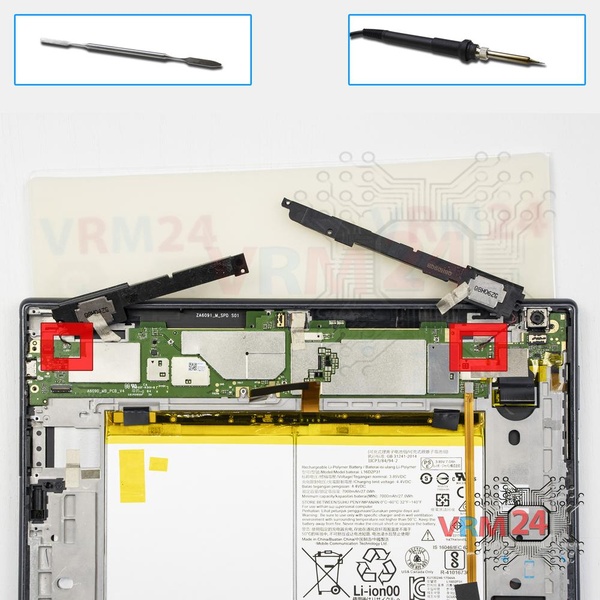

Retirez le haut-parleur

Déssoudez les fils et retirez les haut-parleurs.

Étape 17.

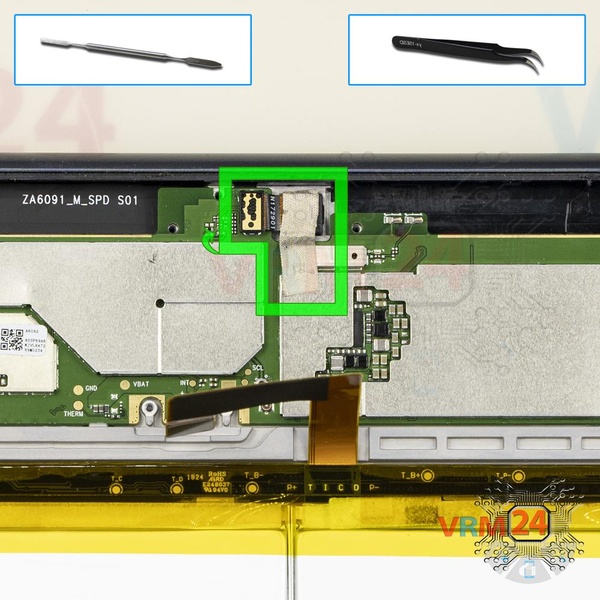

Retirez la caméra avant

Déconnectez le connecteur sur la carte mère et retirez la caméra avant (selfie).

Étape 18.

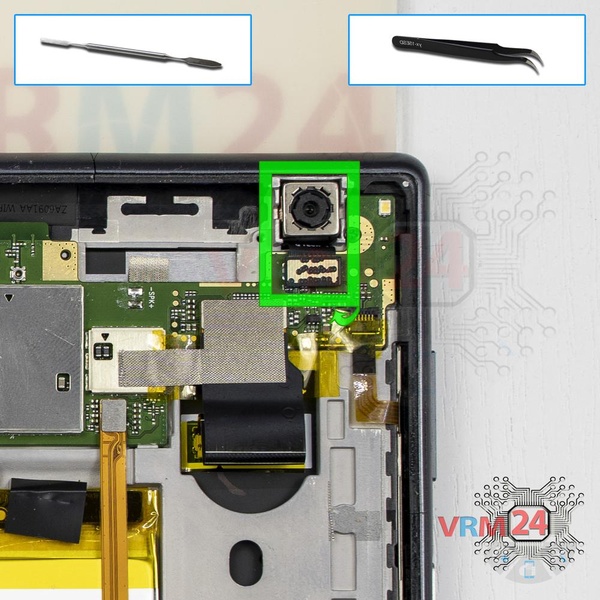

Retirez la caméra arrière

Déconnectez le connecteur sur la carte mère et retirez la caméra principale.

Étape 19.

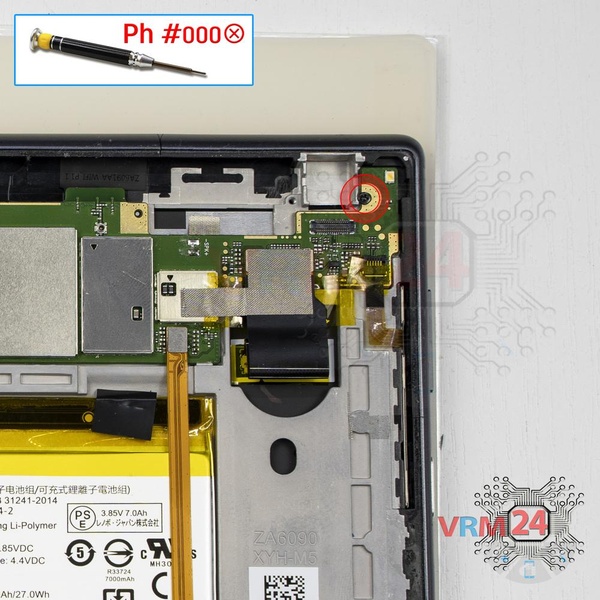

Dévissez une vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis de la carte mère.

Étape 20.

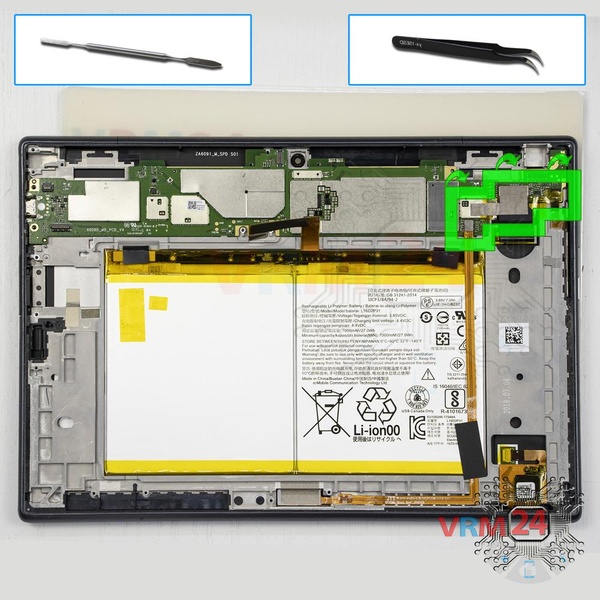

Déconnectez les connecteurs

Débranchez les connecteurs de la carte mère.

Étape 21.

Retirez la carte mère

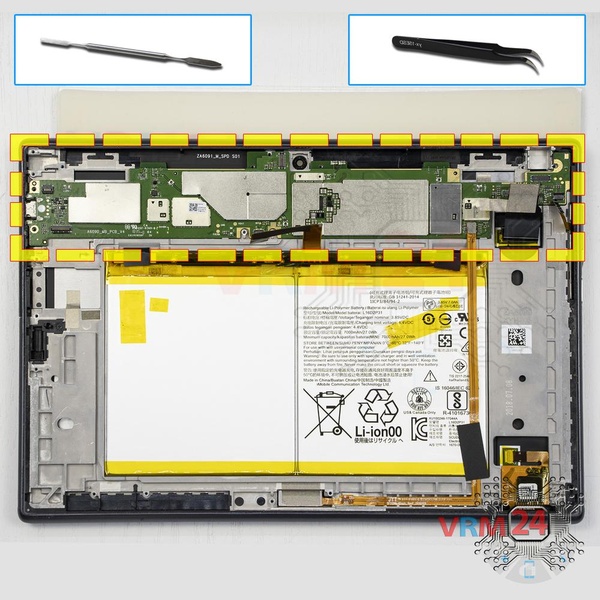

Retirez la carte mère.

Étape 22.

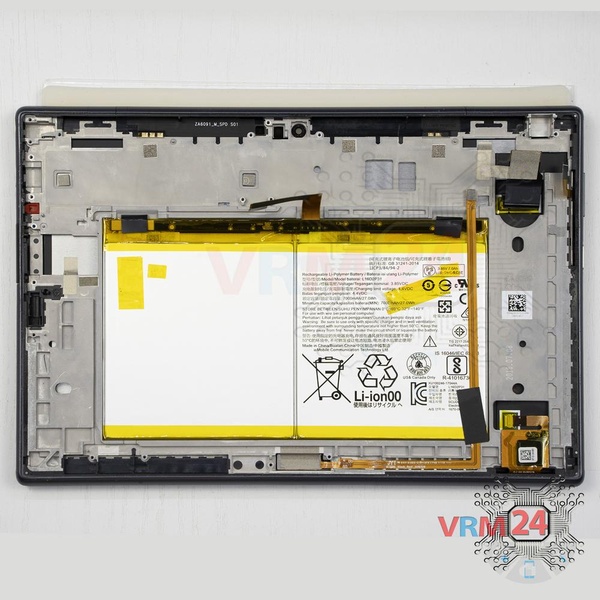

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté moyen et prend environ 19 minutes. Ce guide convient à tous les modèles Lenovo Tab 4 Plus TB-X704L commercialisés dans différents pays.

#instructions #Lenovo #Lenovo Tab 4 Plus TB-X704L

Instructions de démontage détaillées du Lenovo Tab 4 Plus TB-X704L en vidéo, réalisées par notre centre de réparation et service mobile :

Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
