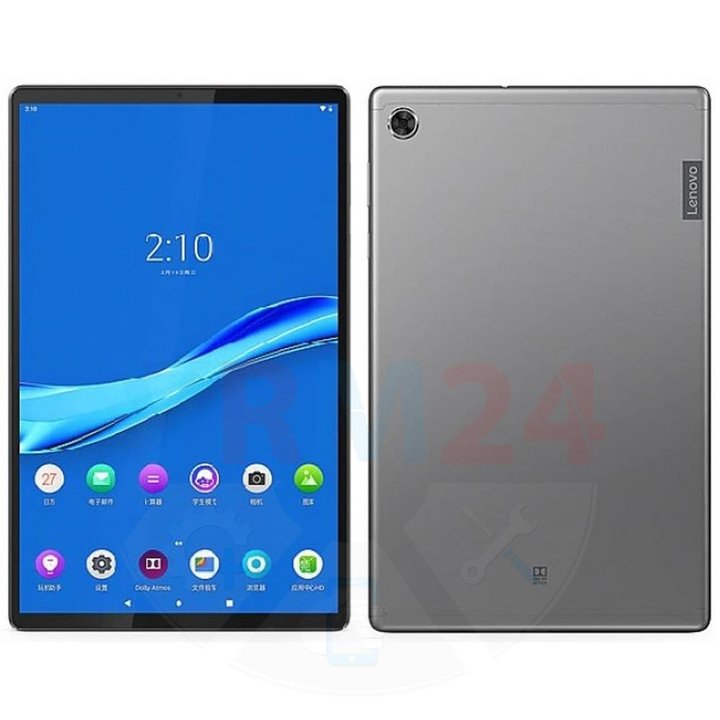

Démontage/Réparation de l'appareil mobile Lenovo Tab M10 Plus TB-X606F avec la description de chaque étape et l'ensemble d'outils requis.
Vues
J'aime
Partager
Questions

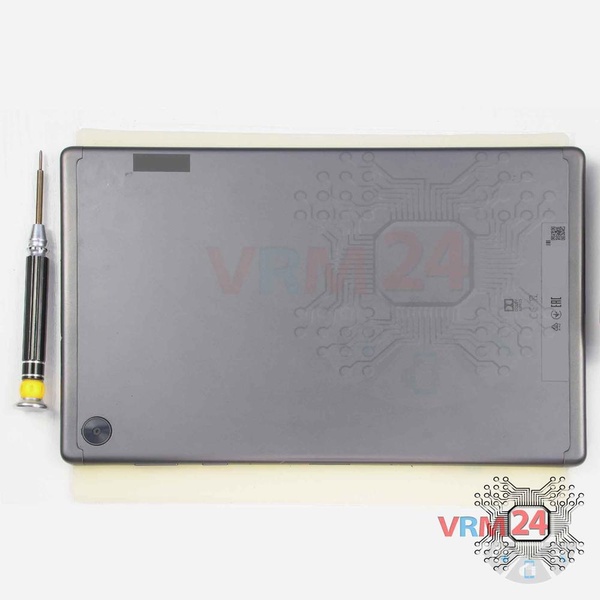

Étape 1.
⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

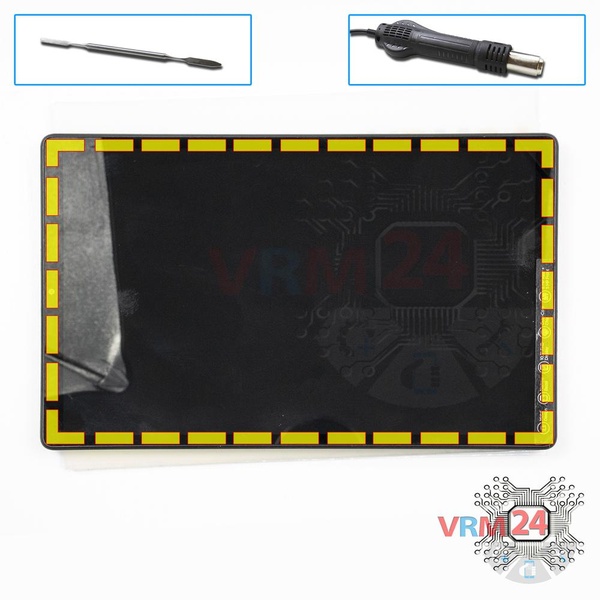

Étape 2.
⚠ Faites attention ! Le démontage a une difficulté maximale de 3 car le processus commence par le démontage du module d'affichage. Si vous n'avez pas d'expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons fortement de contacter un centre de service spécialisé.
Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.
ℹ️ La surface du module d'affichage doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.
Utilisez un film plastique fin ou un pick pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.
N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.
Le processus peut être vu dans notre vidéo entièrement ainsi qu'en détail, à la fin des instructions.
⚠ Il est important de ne pas mettre de film entre l'écran tactile/le verre et le module d'affichage, cela endommagerait le module.
⚠ Regardez à l'avance l'image des endroits où les câbles de l'écran tactile et de l'affichage passent sous le module d'affichage pour éviter tout dommage accidentel.
⚠ Faites également attention aux câbles plats des boutons de navigation et au capteur d'empreintes digitales situé sous le module d'affichage.

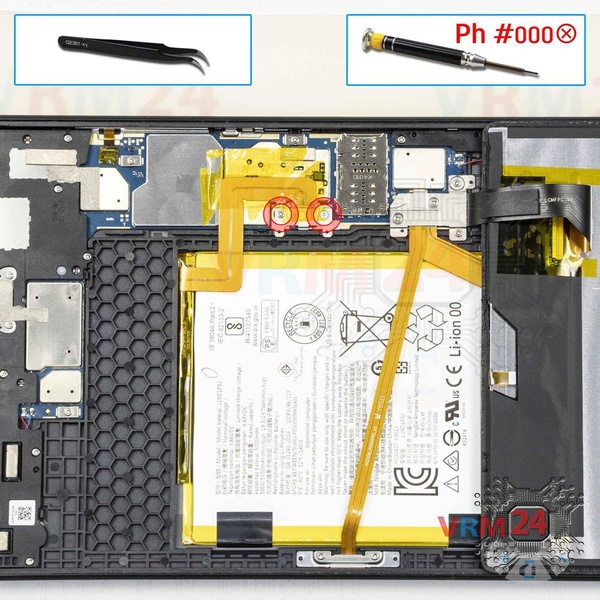

Étape 3.
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les deux vis et retirez le support maintenant le connecteur de la batterie.
⚠ Essayez de contrôler et d'effectuer toutes les actions avec précaution afin de ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

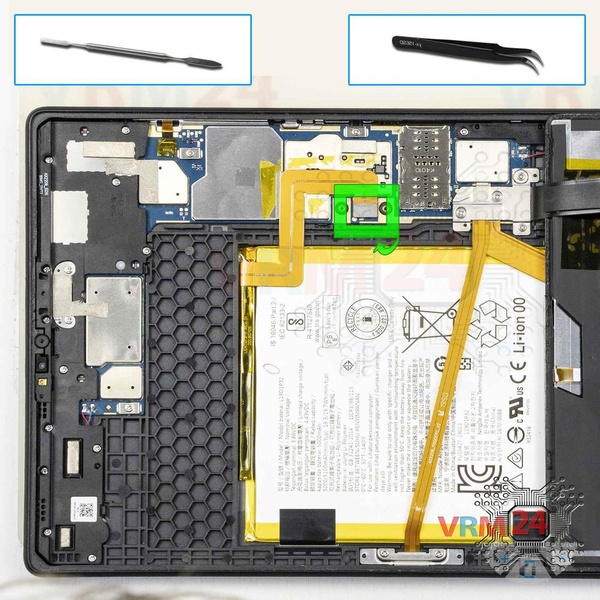

Étape 4.
Déconnectez le connecteur de la batterie dès que possible.
ℹ️ Le modèle Lenovo Tab M10 Plus TB-X606F a une batterie L19D1P32 d'une capacité de 5000 mAh (aussi appelée batterie rechargeable).
⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.
De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

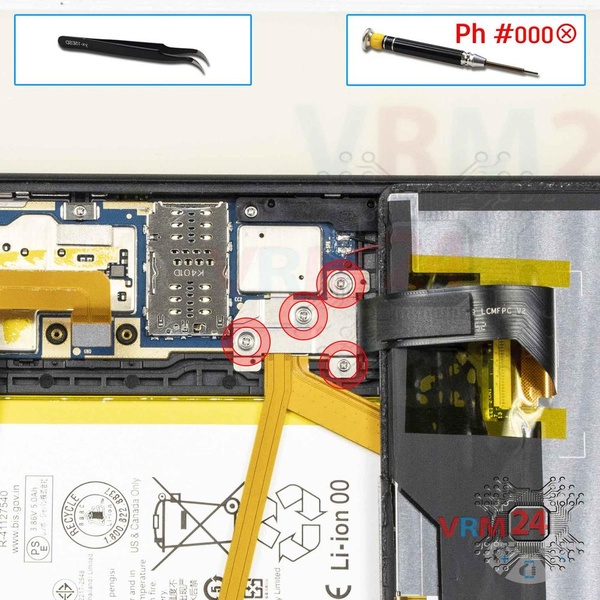

Étape 5.
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les quatre vis et retirez le support maintenant les connecteurs.
Étape 6.

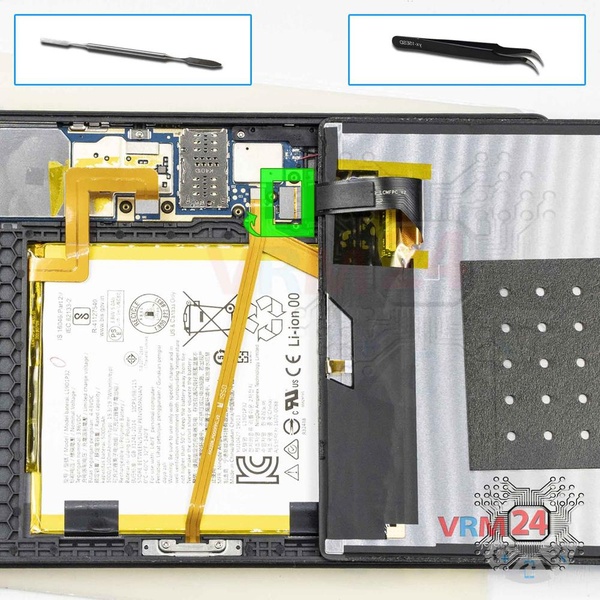

Débranchez le connecteur et retirez le module d'affichage.

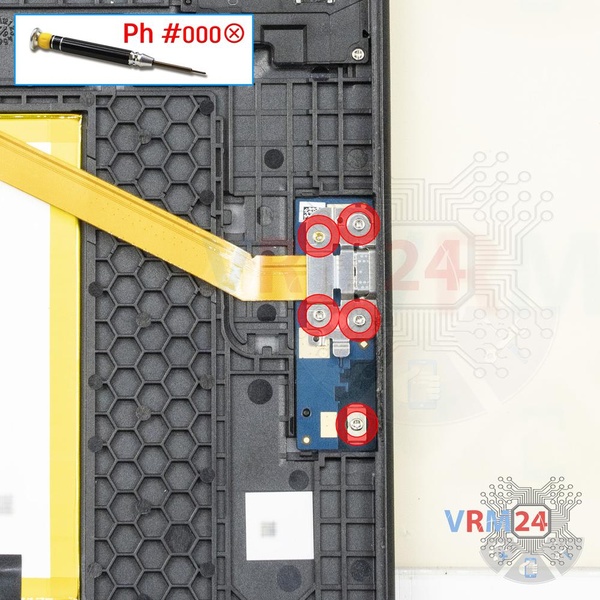

Étape 7.
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les cinq vis fixant le port de charge et une petite carte.

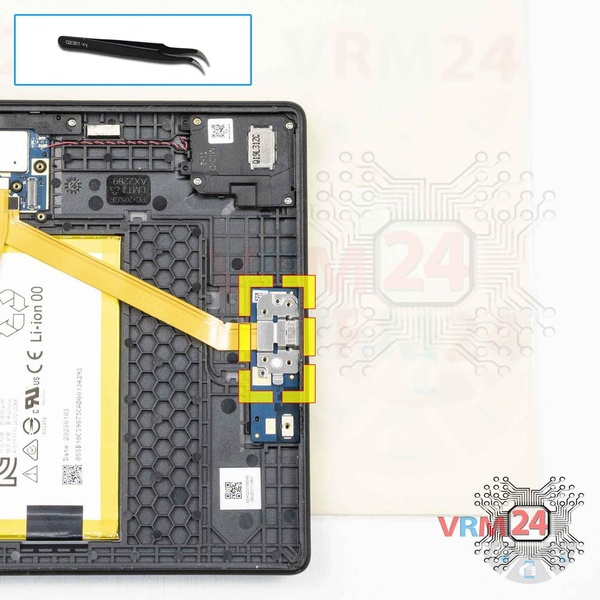

Étape 8.
Retirez le support maintenant le connecteur du câble inter-cartes et le port de charge.

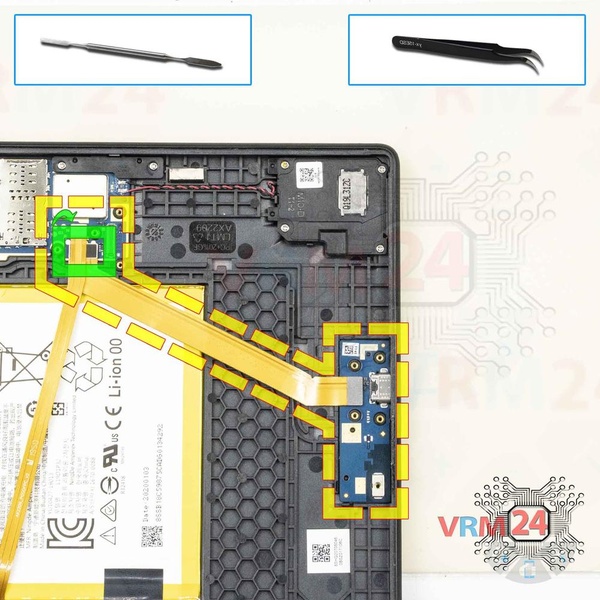

Étape 9.
Déconnectez le connecteur, retirez la petite carte avec le port de charge et le câble inter-cartes.

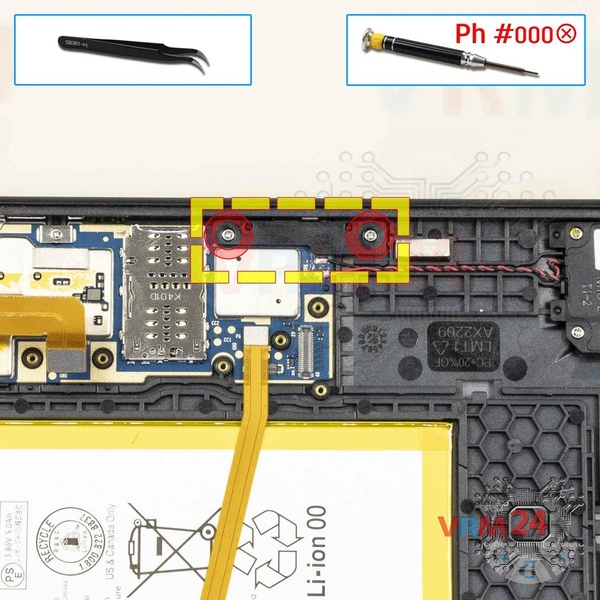

Étape 10.
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les deux vis et retirez le petit support.
Étape 11.

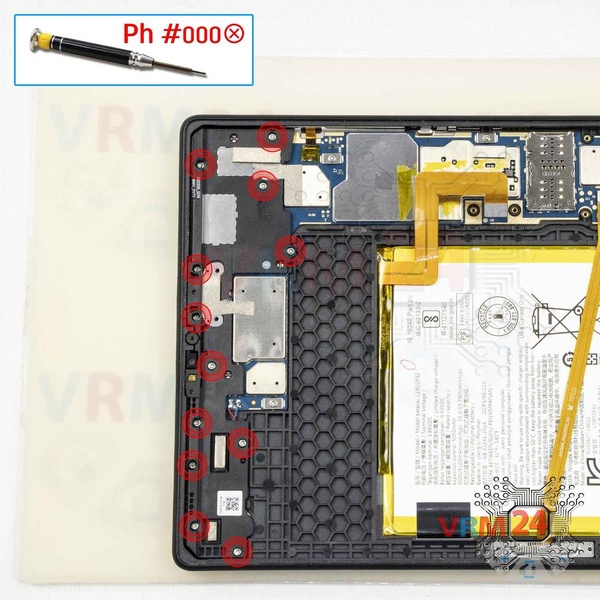

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 12 vis.

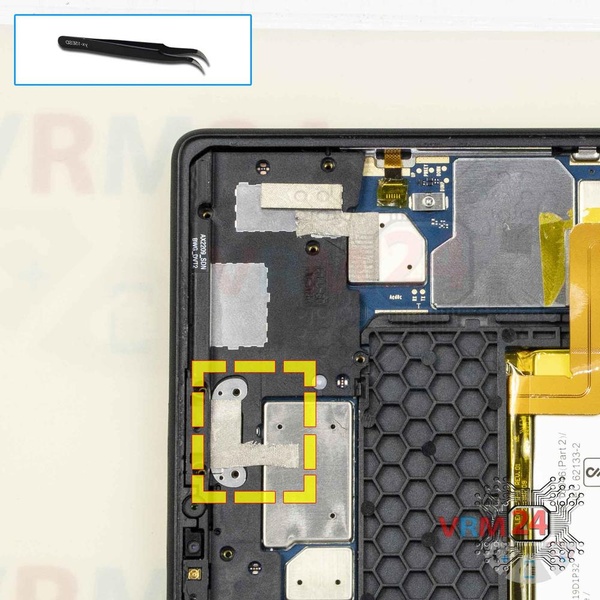

Étape 12.
Retirez le support maintenant la prise jack casque.
Étape 13.

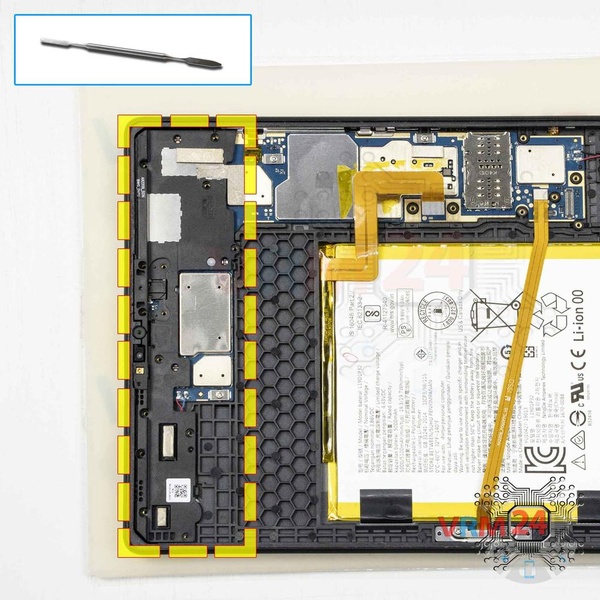

Retirez le cache avec le haut-parleur et les antennes.
Étape 14.

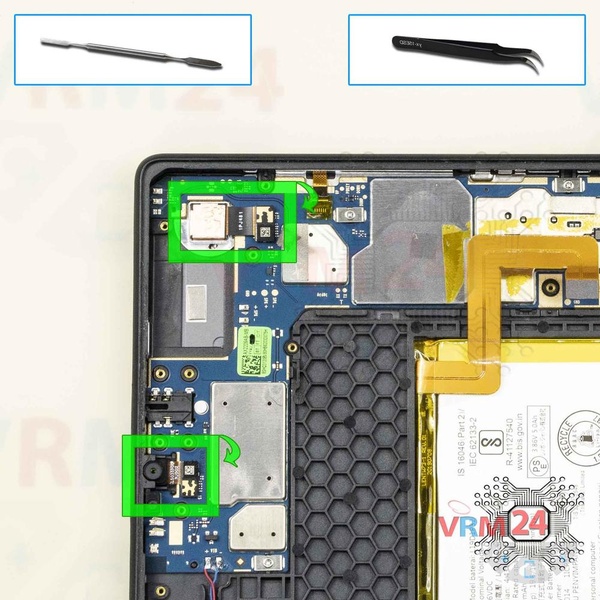

Débranchez les connecteurs et retirez les caméras avant (selfie) et arrière.

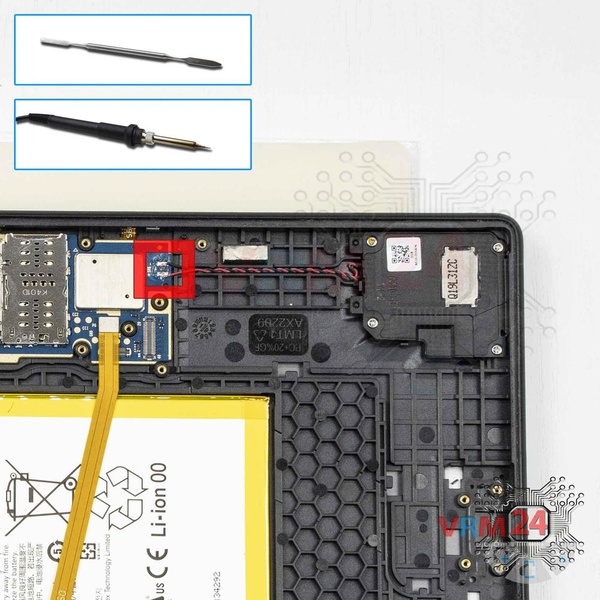

Étape 15.
Dessoudez deux fils du haut-parleur.

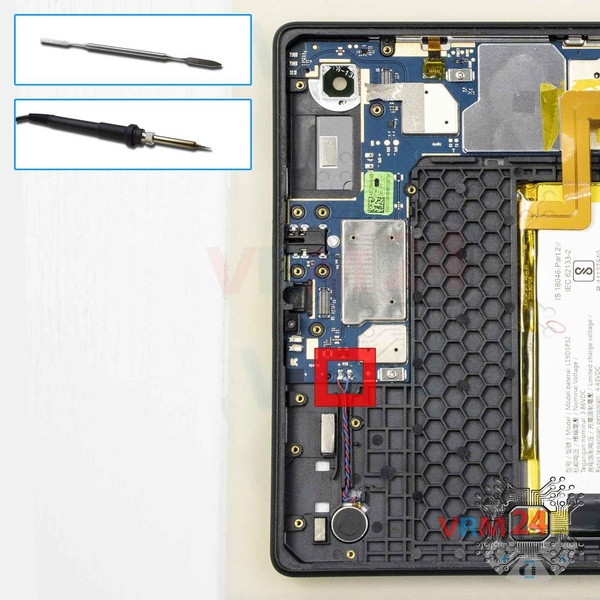

Étape 16.
Dessoudez deux fils du moteur de vibration.

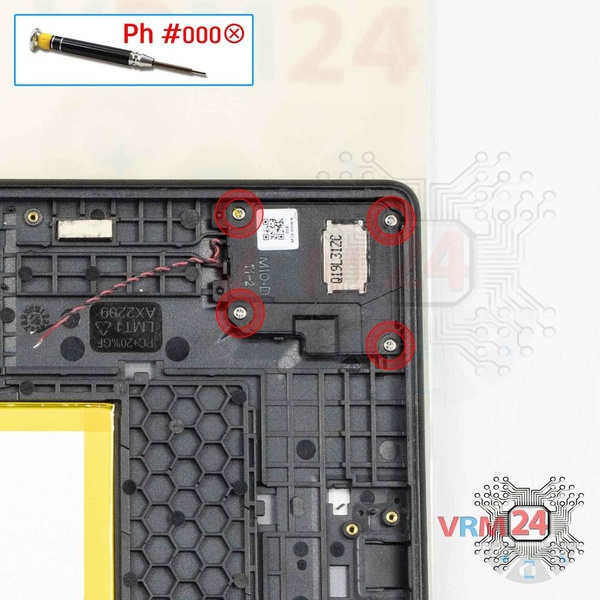

Étape 17.
À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les quatre vis fixant le haut-parleur.

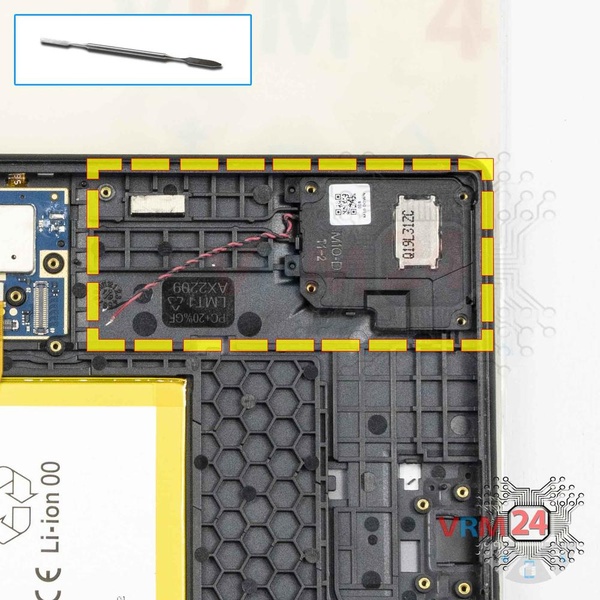

Étape 18.
Retirez le haut-parleur.
Étape 19.

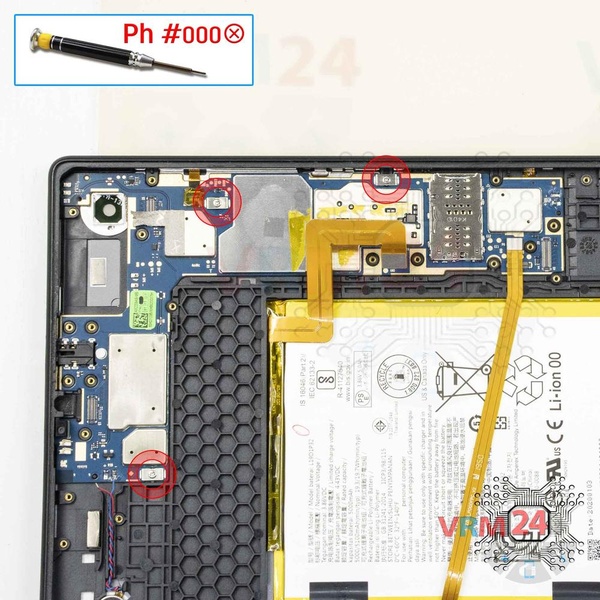

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les trois vis fixant la carte mère.

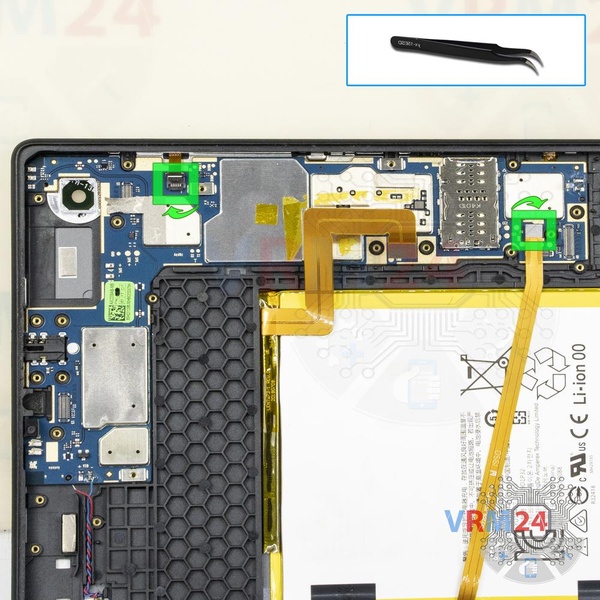

Étape 20.
Soulevez les connecteurs du câble des boutons power/volume, du câble inter-cartes vers les pogo pins (pour clavier, station d'accueil, etc.)
⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins, et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

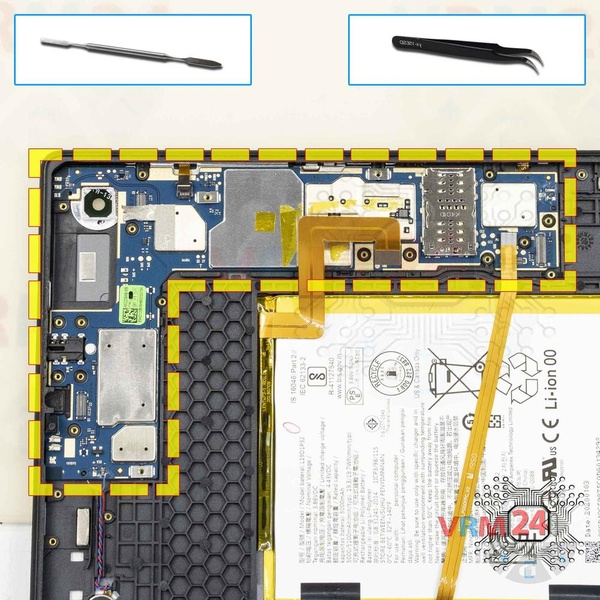

Étape 21.
Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.
⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.
Étape 22.

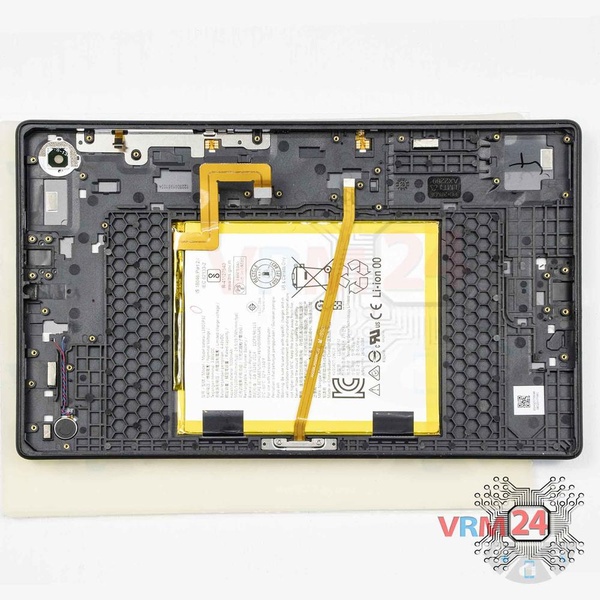

ℹ️ Dans le boîtier restait : la batterie et le moteur de vibration.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
