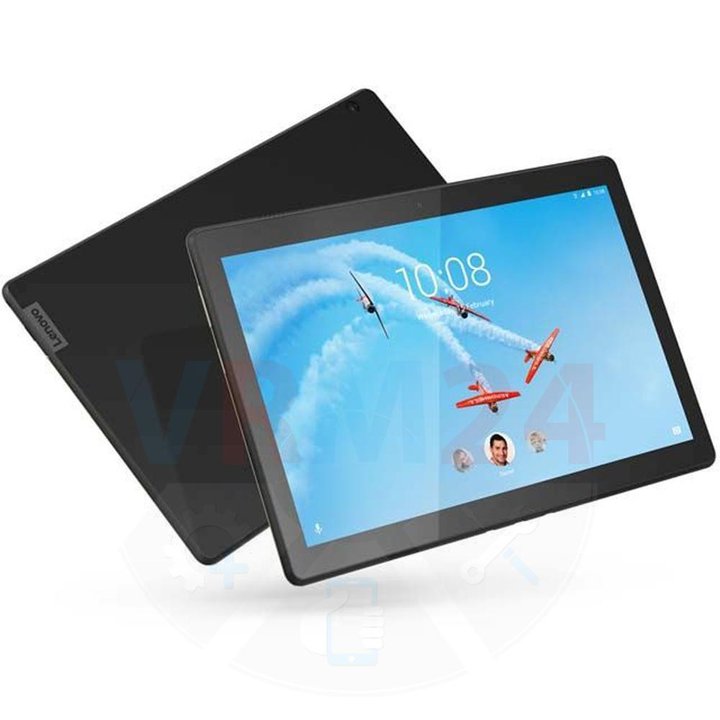

Démontage/Réparation de l'appareil mobile Lenovo Tab M10 TB-X605L avec la description de chaque étape et l'ensemble d'outils requis.

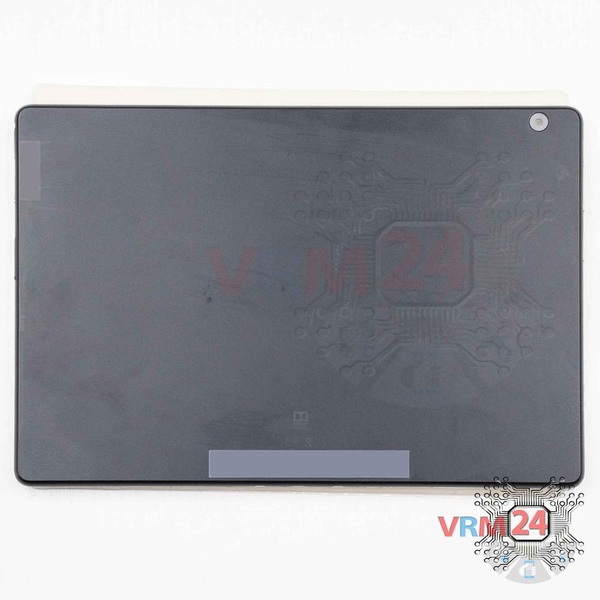

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

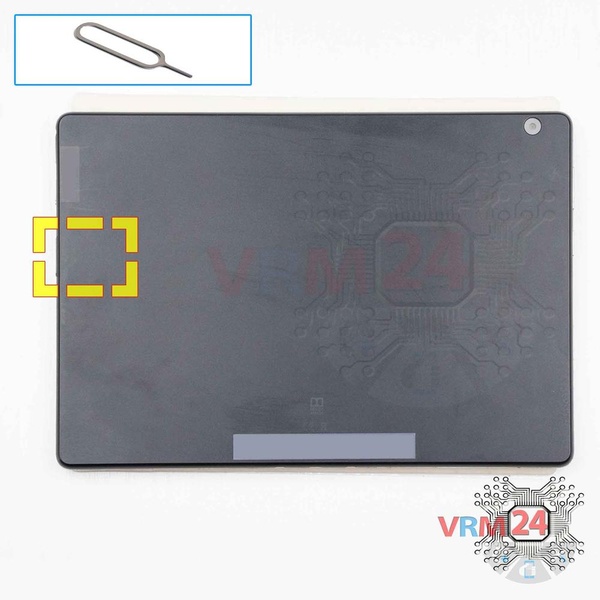

Utilisez l'outil Clé (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM et mémoire (Micro SD).

⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

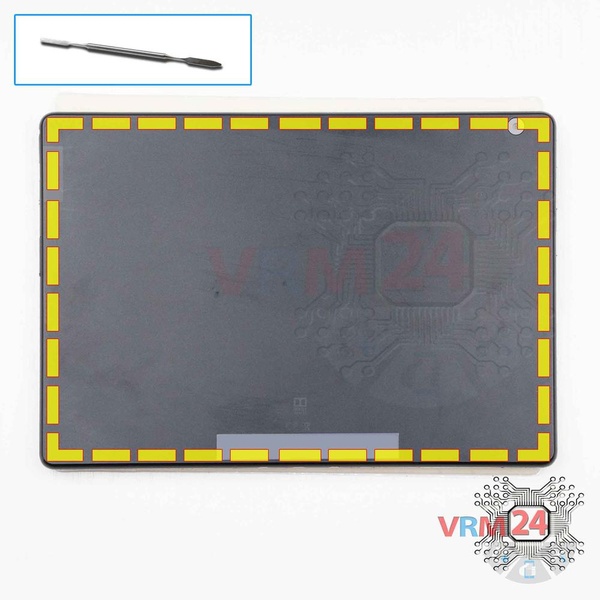

À l'aide d'un spudger ou d'un outil en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lors de l'ouverture de la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠ Regardez à l'avance sur l'image l'emplacement des câbles’ pour la nappe inter-cartes, l'écran tactile, l'affichage, les boutons (le cas échéant) sous la coque afin de ne pas les endommager accidentellement.

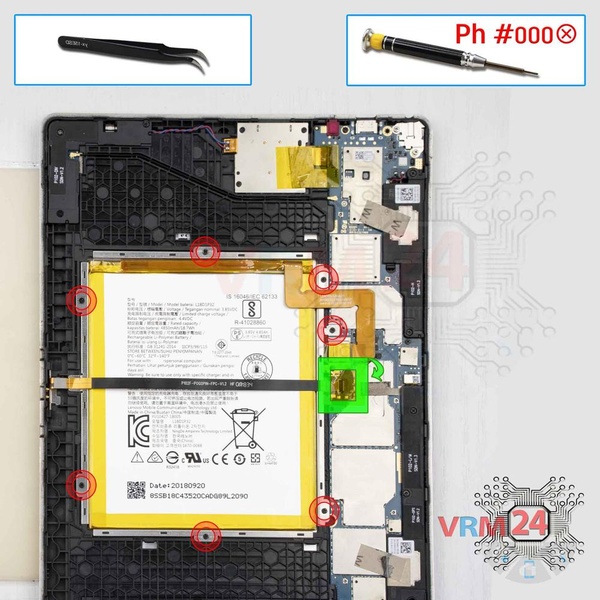

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les sept vis fixant la batterie. Déconnectez également le connecteur du câble plat sur les pogo pins (pour accessoires comme station d'accueil ou clavier).

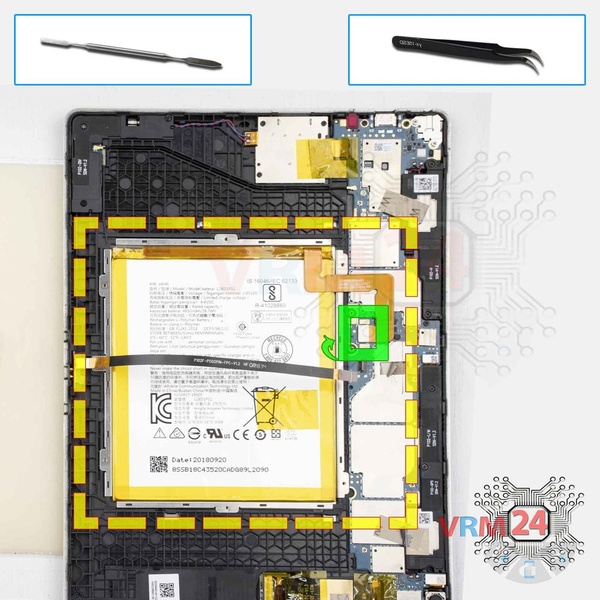

Déconnectez les connecteurs et retirez la batterie.

ℹ️ Le modèle Lenovo Tab M10 TB-X605L a une batterie L18D1P32 d'une capacité de 4850 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

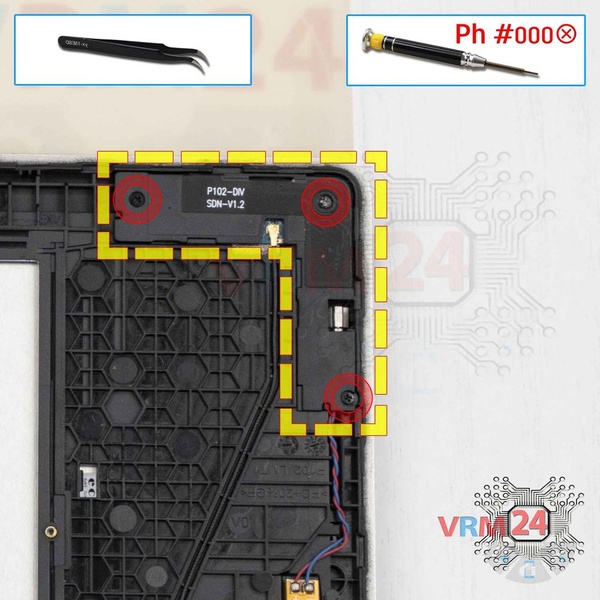

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les trois vis et retirez le cache.

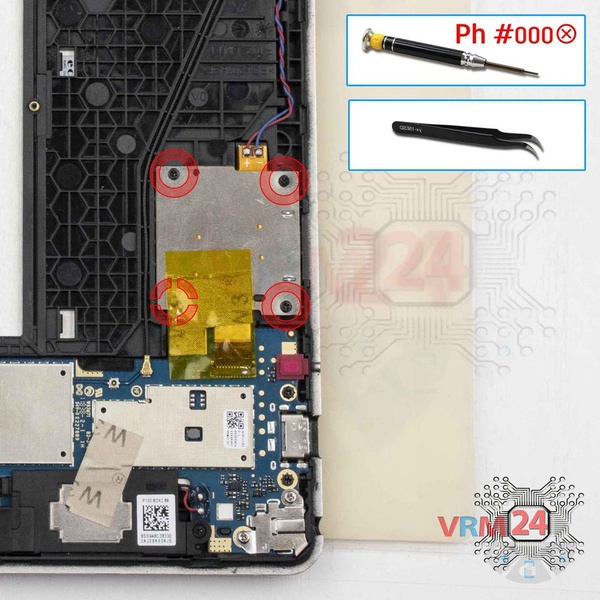

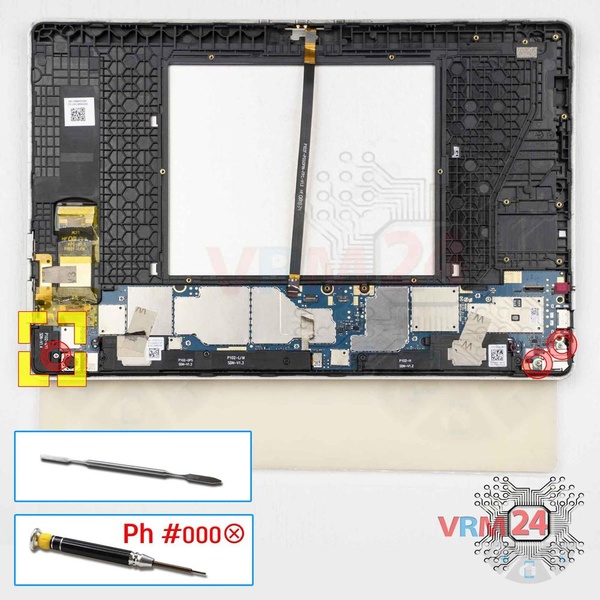

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les quatre vis.

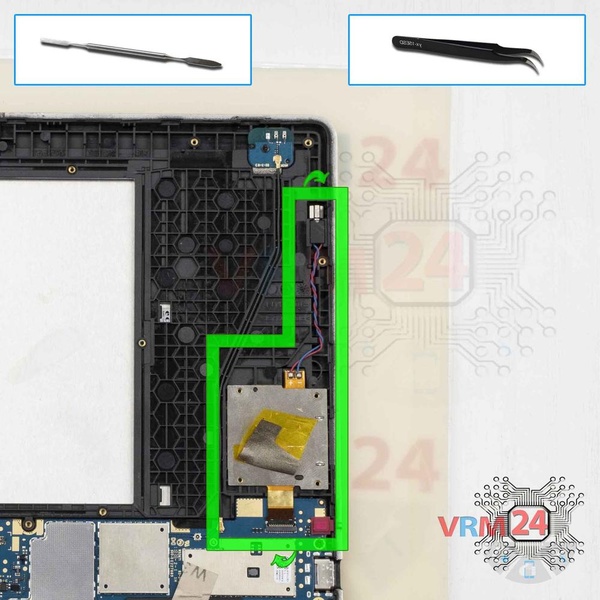

Déconnectez le connecteur et retirez avec précaution le support de carte. Retirez également le moteur de vibration soudé avec des fils au câble du support.

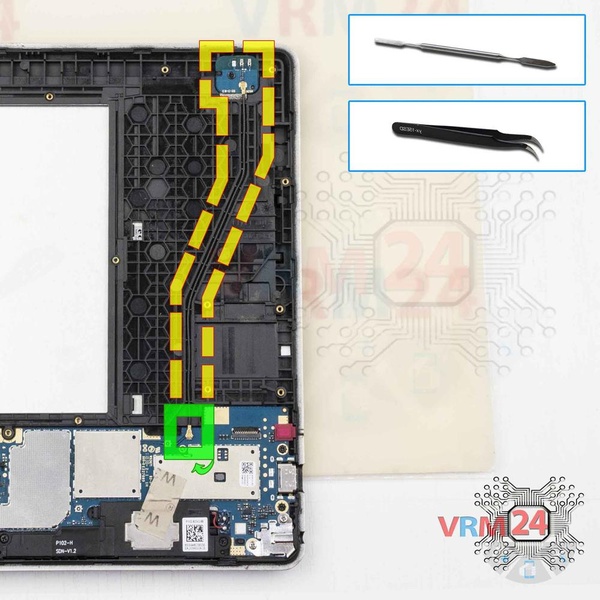

Déconnectez le connecteur et retirez la petite carte avec un câble coaxial.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les trois vis. Retirez le cache.

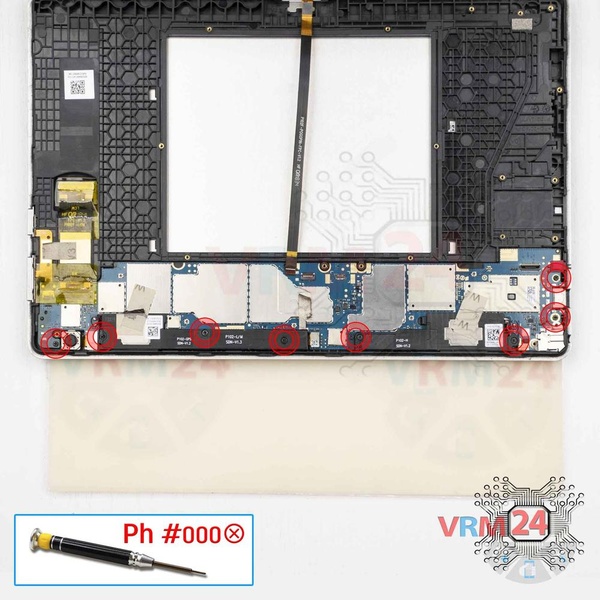

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les neuf vis.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

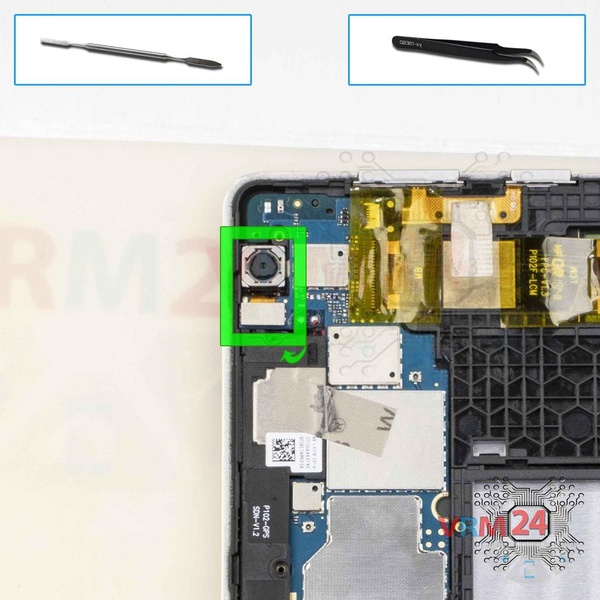

Débranchez le connecteur et retirez la caméra arrière.

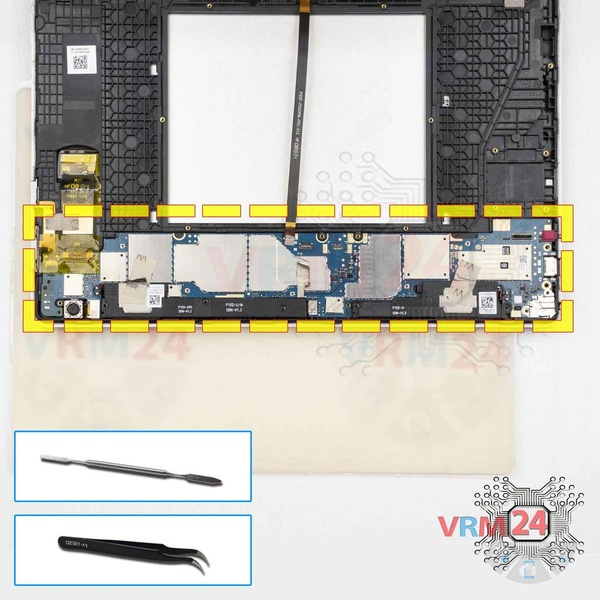

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

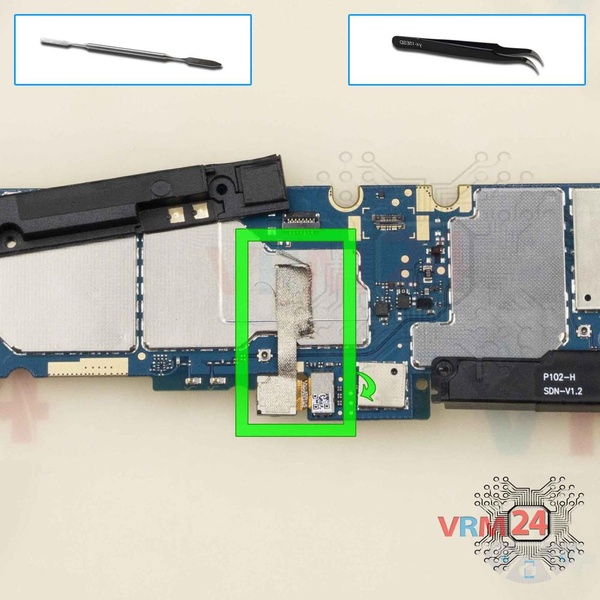

Déconnectez le connecteur et retirez la caméra frontale (selfie).
