Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

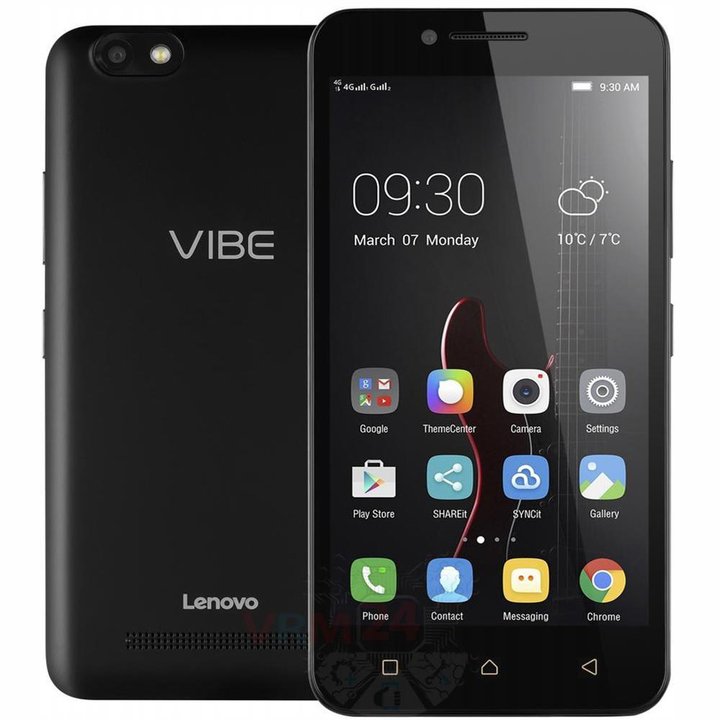

Démontage/Réparation de l'appareil mobile Lenovo Vibe C A2020 (Lenovo Vibe C A2020 A40) avec la description de chaque étape et l'ensemble d'outils requis.
5061
Vues
1
J'aime
—
Partager
18
Questions
Étape 1.

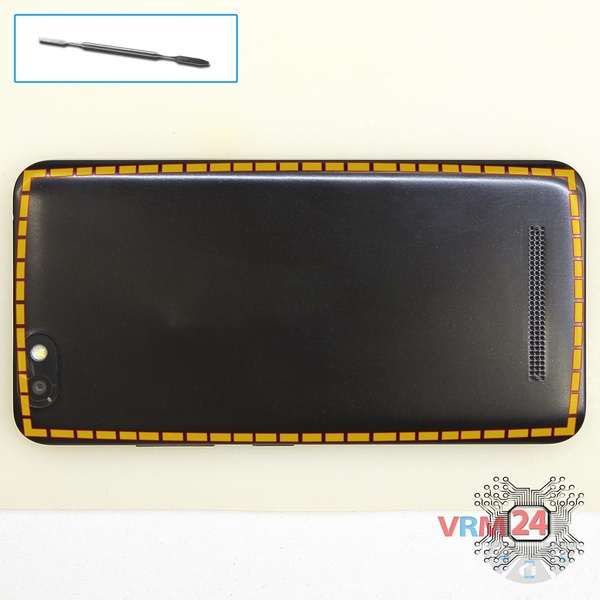

Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 2.

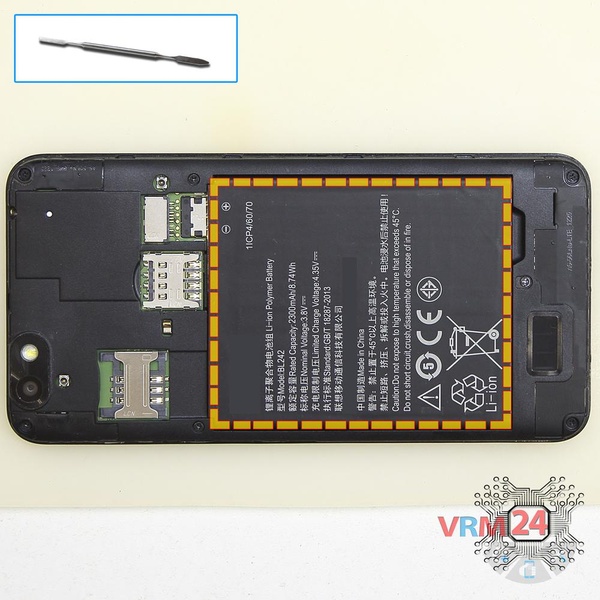

Retirez la batterie
Soulevez et retirez la batterie.

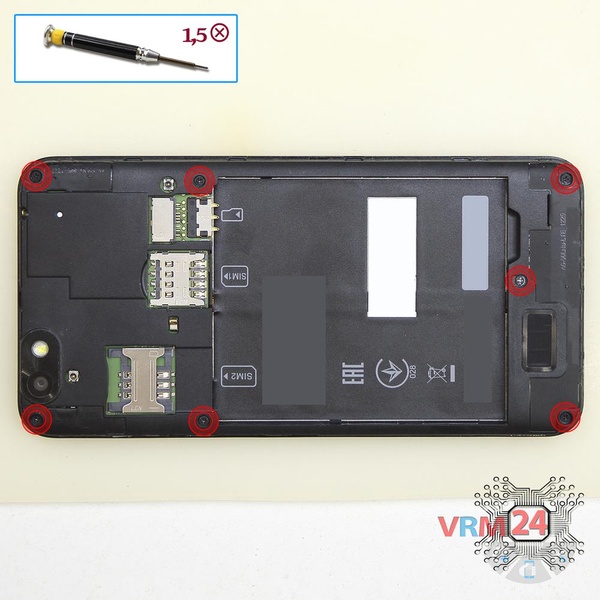

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis dans le cadre du téléphone.

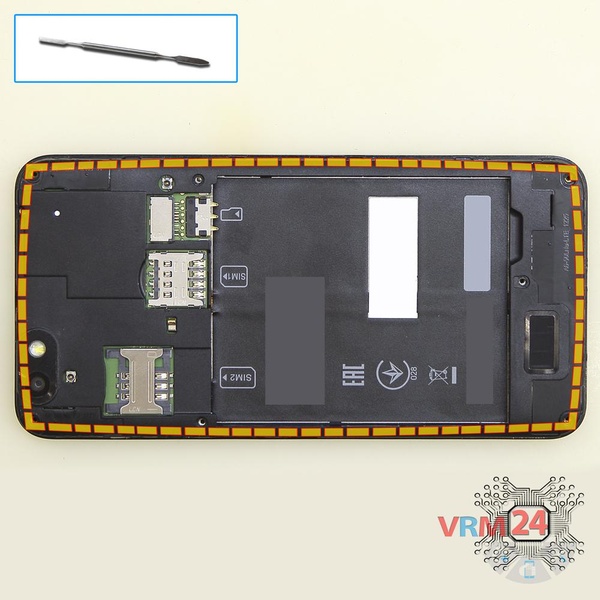

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.
Étape 5.

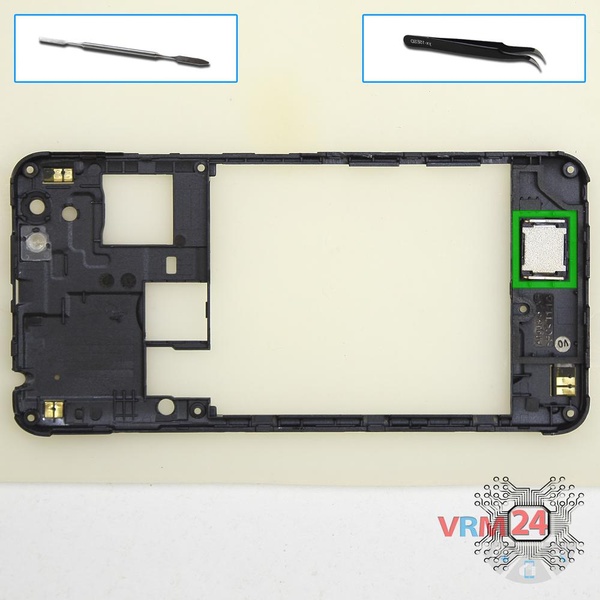

Retirez le haut-parleur
Faites levier et retirez le buzzer (haut-parleur).
Étape 6.

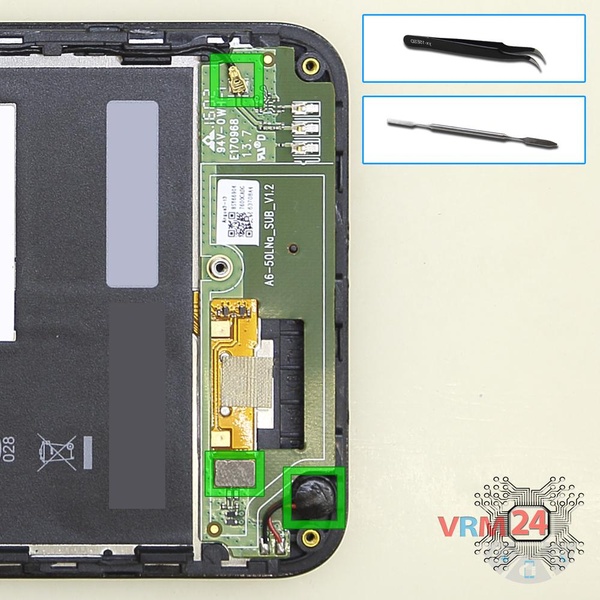

Retirez le microphone
Déconnectez les connecteurs sur la carte mère inférieure et soulevez le microphone.
Étape 7.

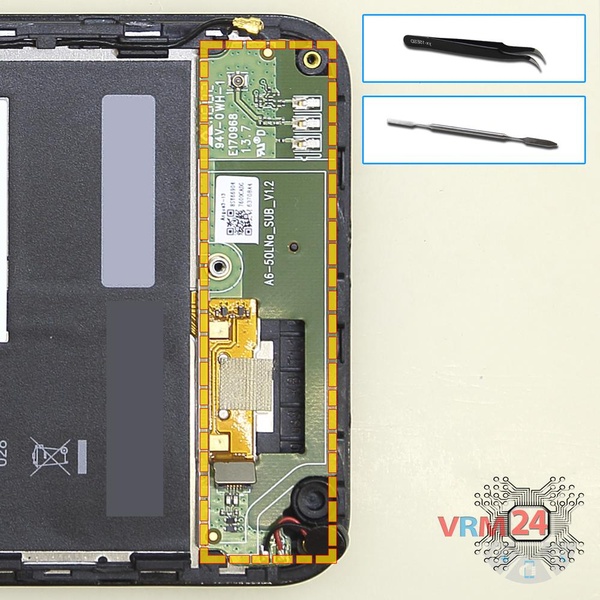

Retirez la carte mère
Retirez la carte mère.

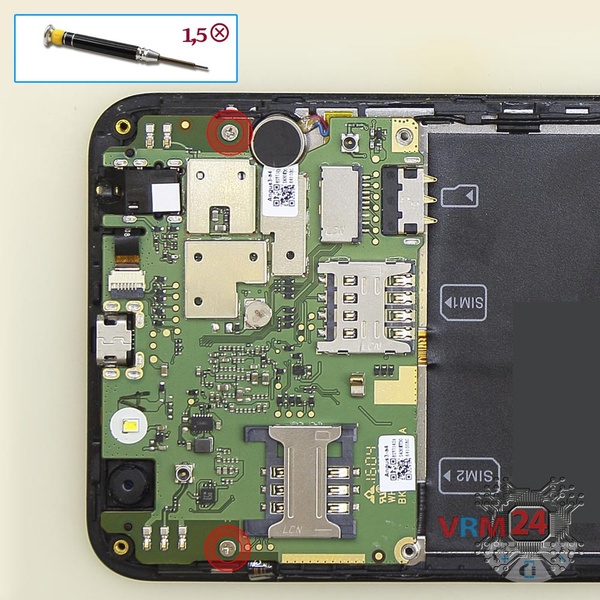

Étape 8.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

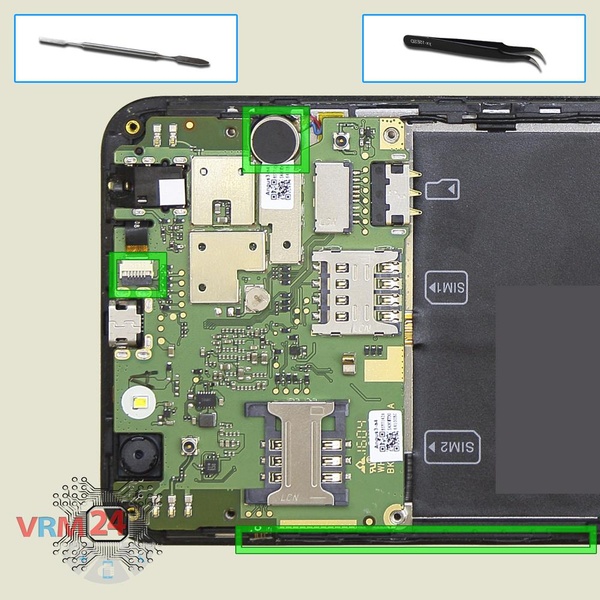

Étape 9.
Déconnectez les connecteurs
Déconnectez les connecteurs sur la carte mère et soulevez le moteur de vibration & le câble flexible des boutons power & volume.

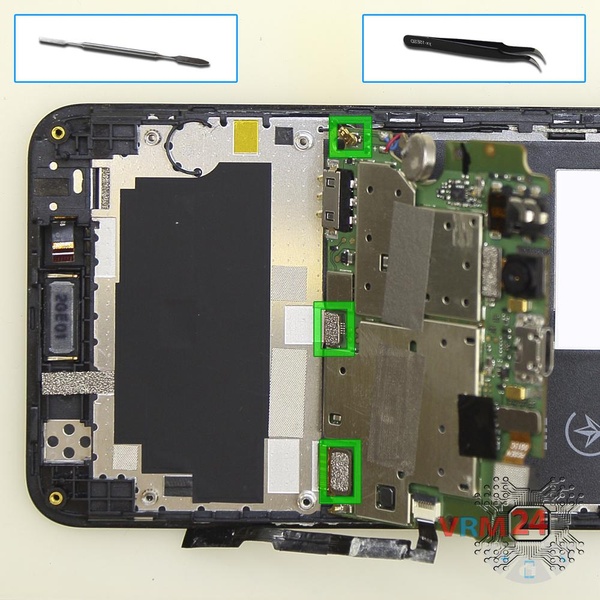

Étape 10.
Retirez la carte fille
Retournez la carte, déconnectez les connecteurs de l'intérieur et retirez-la.

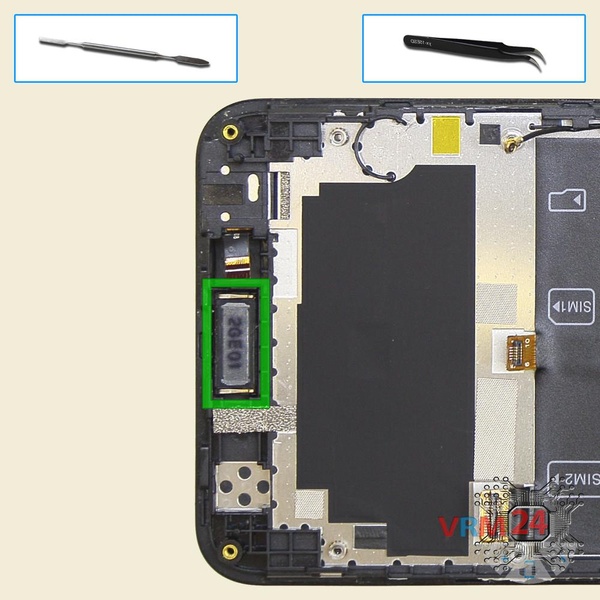

Étape 11.
Retirez le haut-parleur d'écoute
Faites levier et retirez l'écouteur (haut-parleur).

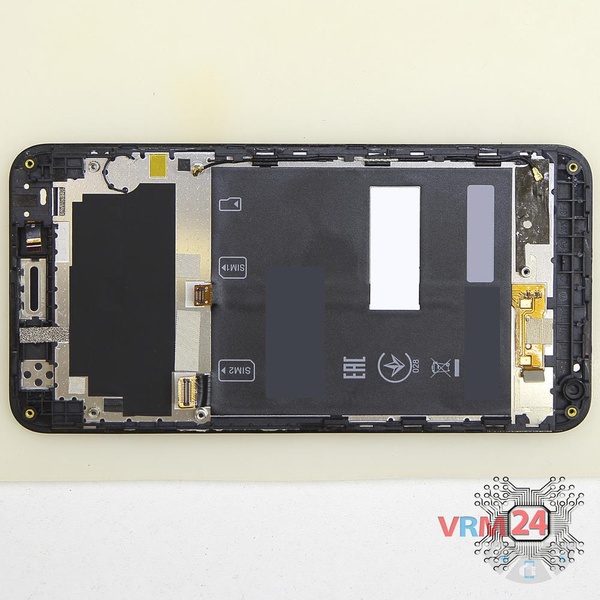

Étape 12.
Dans le cadre de l'écran est resté
Pièces dans le châssis du module d'affichage.
