Démontage/Réparation de l'appareil mobile Lenovo Vibe P1 (Lenovo Vibe P1 P1c58) avec la description de chaque étape et l'ensemble d'outils requis.

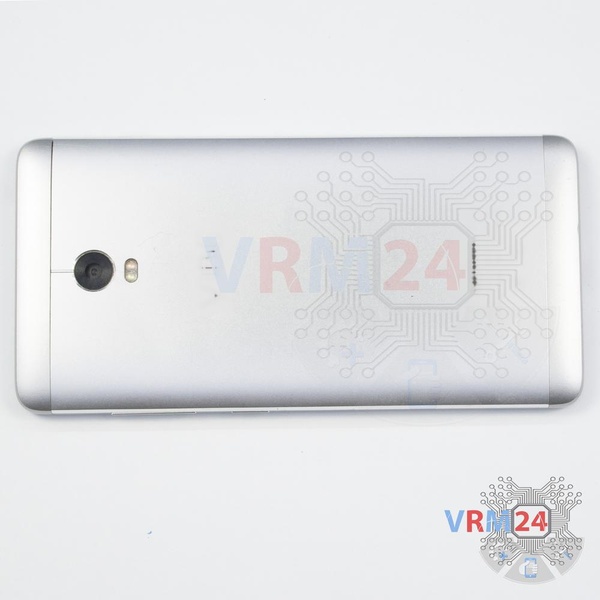

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Ouvrez le cache cachant les vis fixant la coque arrière.

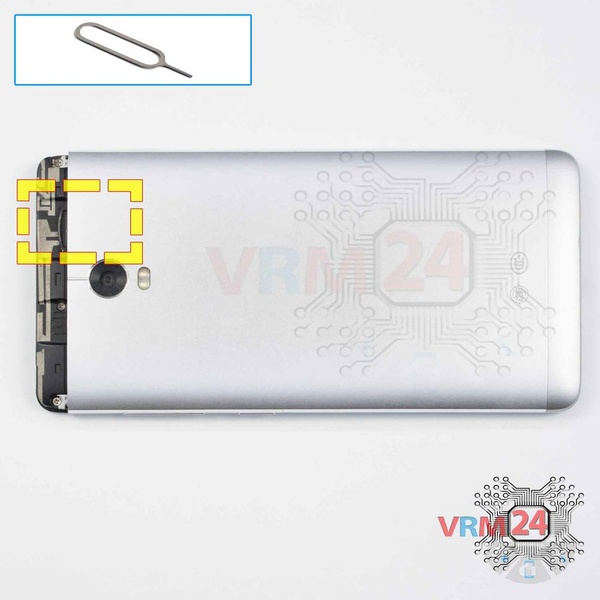

Retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

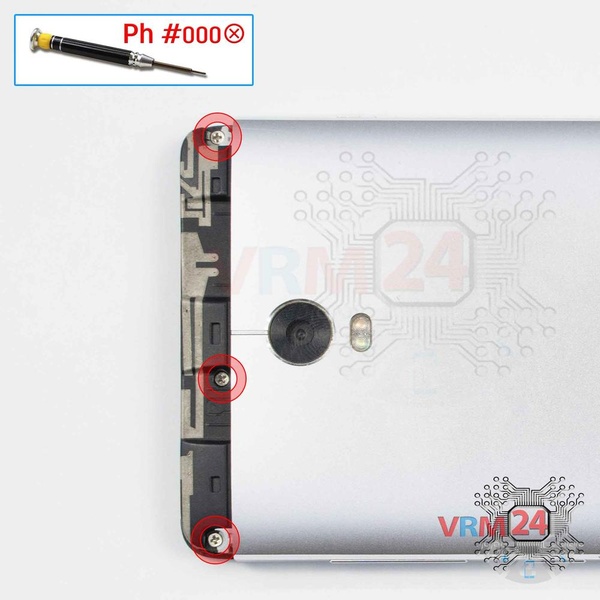

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les trois vis fixant la coque arrière.

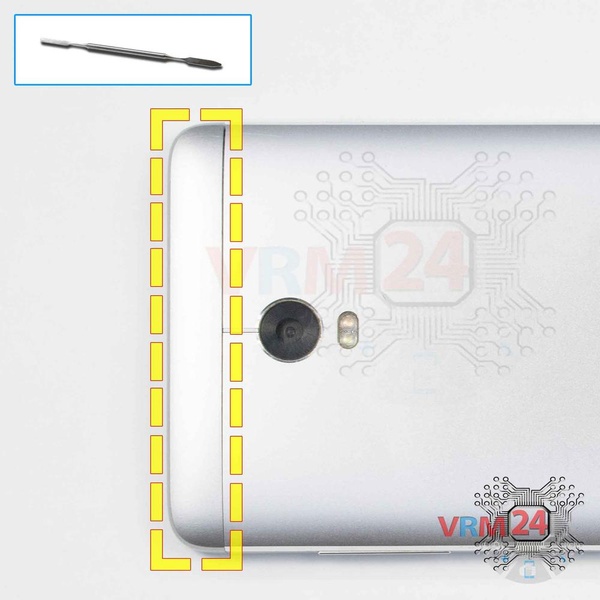

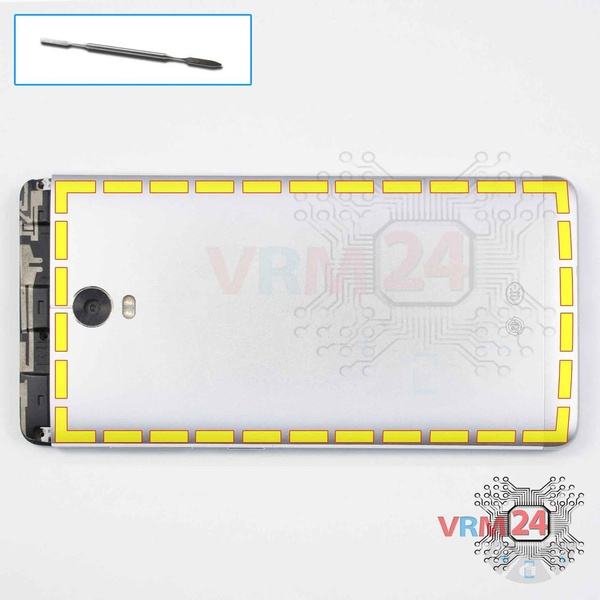

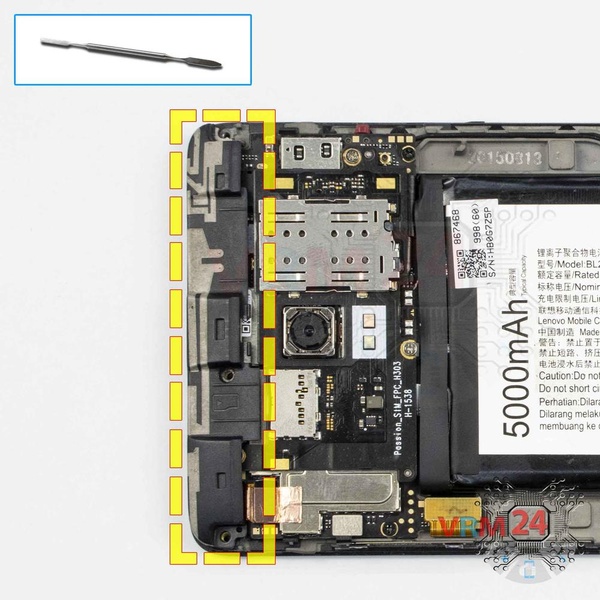

À l'aide d'un spudger ou d'un outil en plastique, délicatement, sur le pourtour, détachez les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lors de l'ouverture de la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠ Regardez à l'avance sur l'image l'emplacement des câbles’ pour la nappe inter-cartes, l'écran tactile, l'affichage, les boutons (le cas échéant) sous la coque afin de ne pas les endommager accidentellement.

Retirez le cache avec les antennes. Essayez de soulever les caches par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

ℹ️ Sur le cache supérieur, vous pouvez voir le revêtement métallisé sur le plastique sous forme de pistes et de pads de contact. Ce sont les antennes Wi-Fi, Bluetooth et GPS.

⚠ Il est crucial lors du remontage de vérifier que les contacts à ressort sur la carte et les pads de contact sur le cache correspondent et se touchent. Sinon, perte de signal ou signal peut être assez faible.

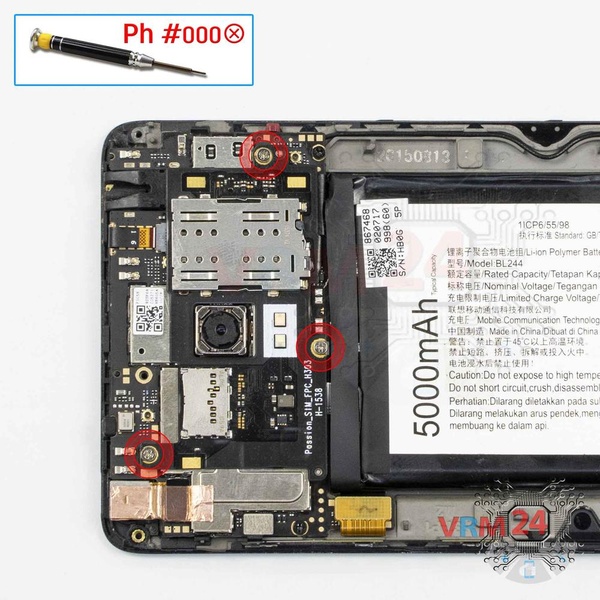

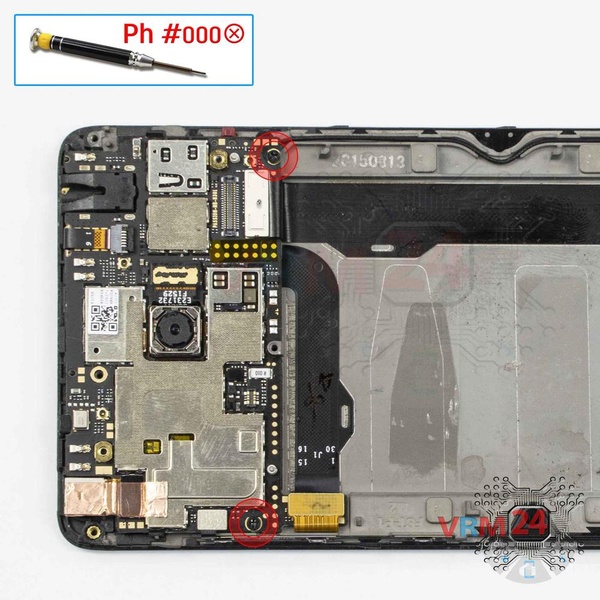

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les trois vis fixant la carte mère.

Retournez la carte supérieure avec les supports de carte et la mémoire flash. Déconnectez le connecteur et retirez la carte.

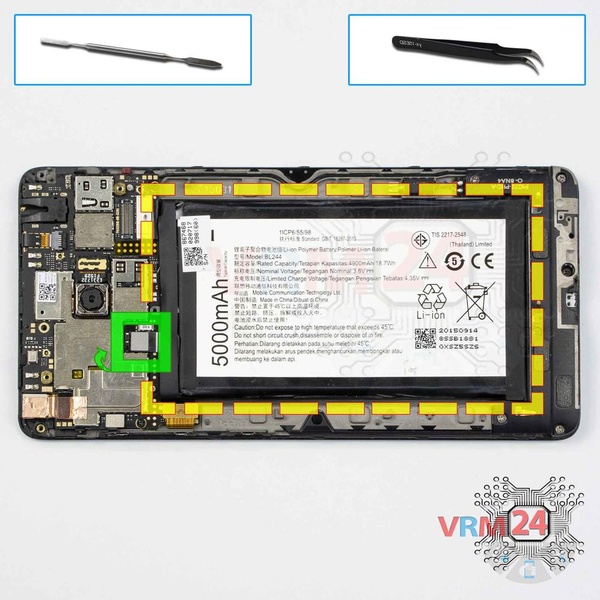

Déconnectez le connecteur et retirez la batterie.

ℹ️ Le modèle Lenovo Vibe P1 (P1c58) a une batterie BL244 avec une capacité de 5000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage. De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

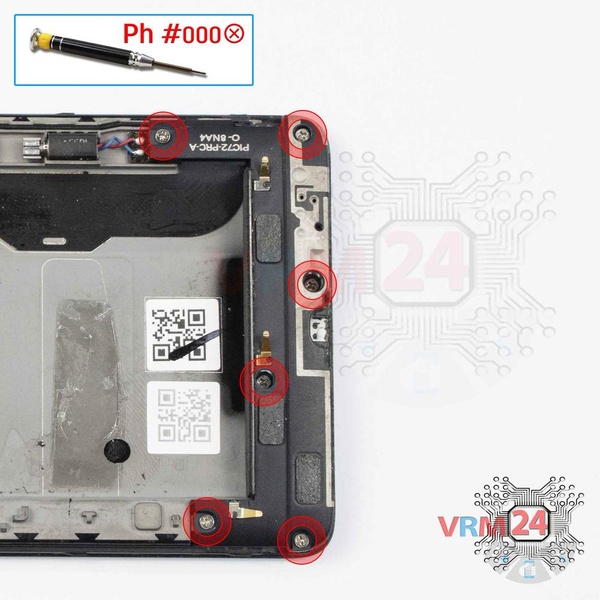

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les six vis.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.

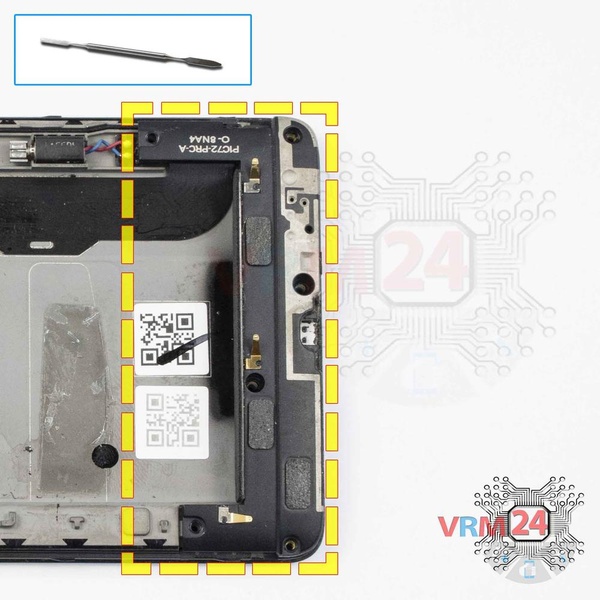

Retirez l'ensemble haut-parleur avec les antennes.

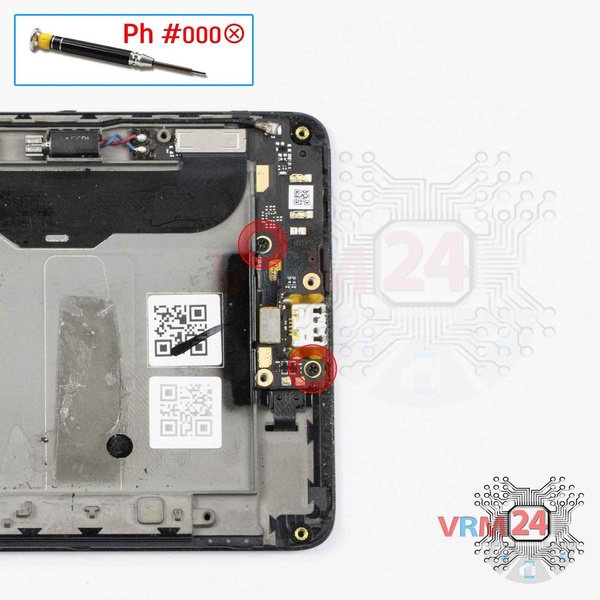

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis fixant la carte fille.

Déconnectez le connecteur du câble coaxial, les câbles vers la carte mère et le câble inter-cartes du sous-écran sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le priez pas avec un outil pointu, les connecteurs sont assez faibles et se cassent facilement, ou le câble tombe de l'extrémité (cosse).

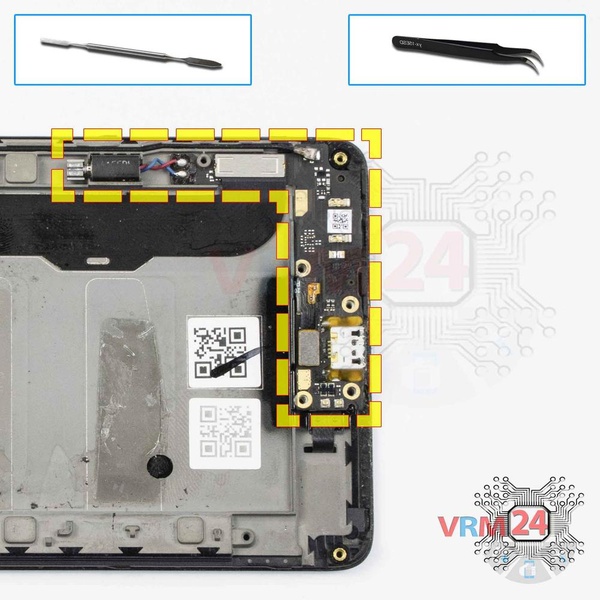

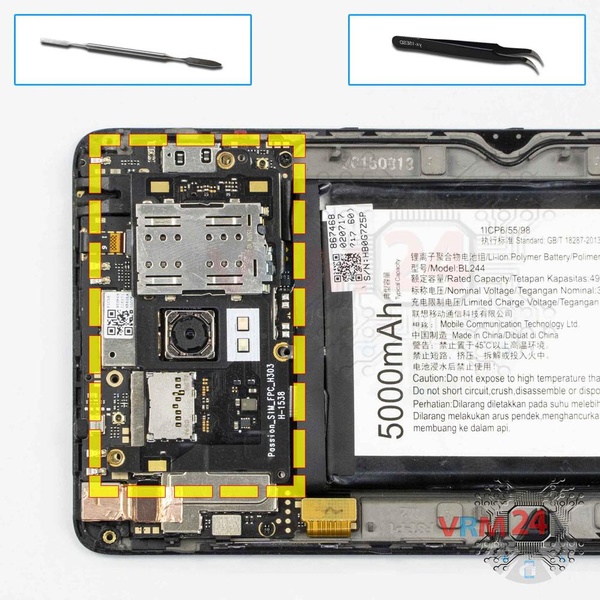

Retirez la sous-carte. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et un module d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou sa pièce. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.

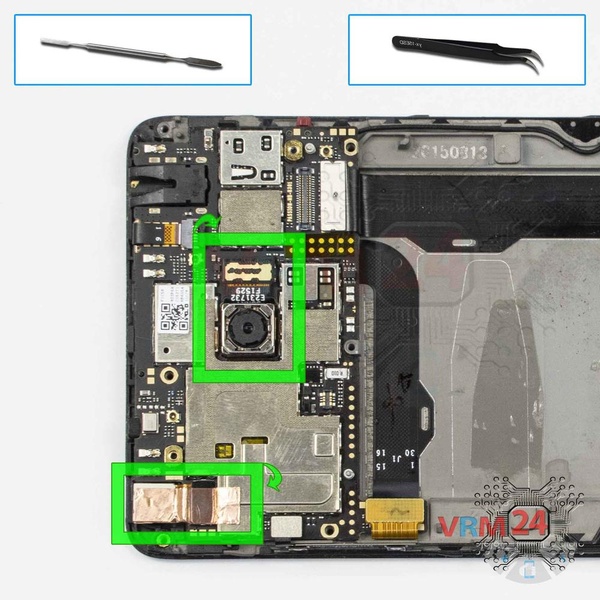

Déconnectez les connecteurs et retirez les caméras.

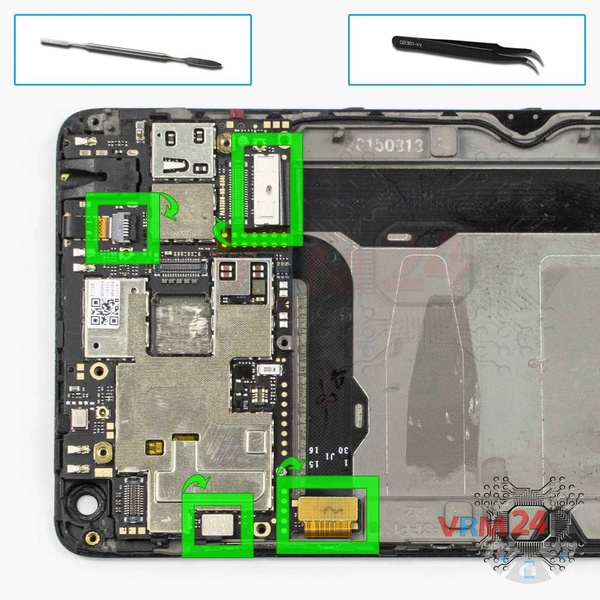

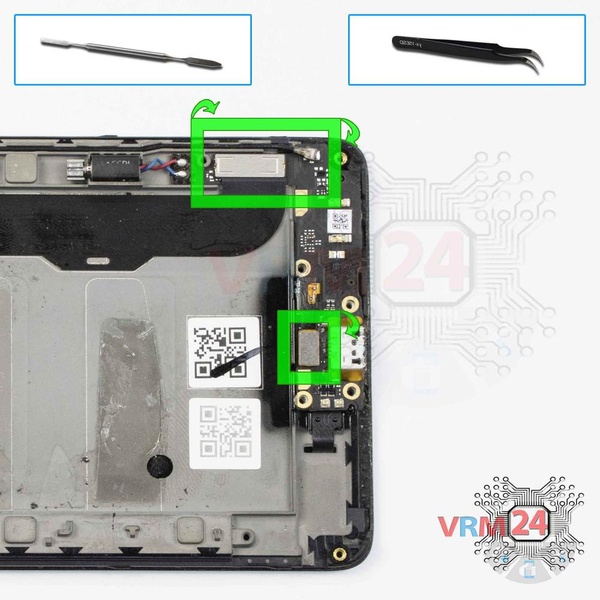

Soulevez les connecteurs du câble des boutons d'alimentation et de volume, du câble du module d'affichage, du câble inter-carte et du câble coaxial.

⚠ Faites attention lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

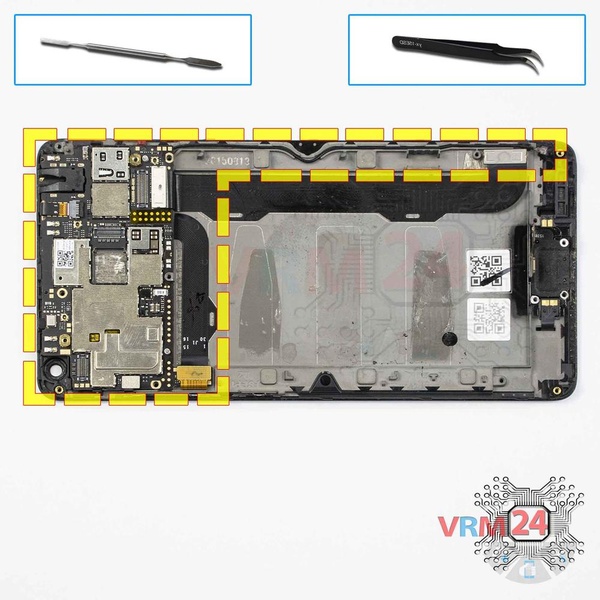

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

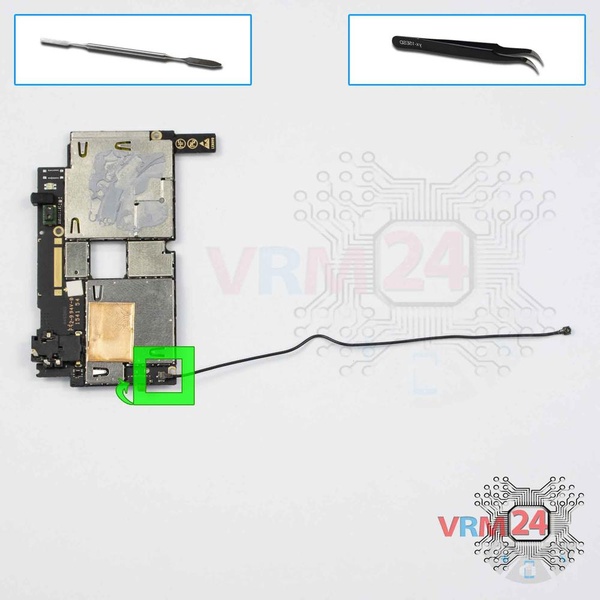

Déconnectez le connecteur du câble coaxial et retirez-le.
