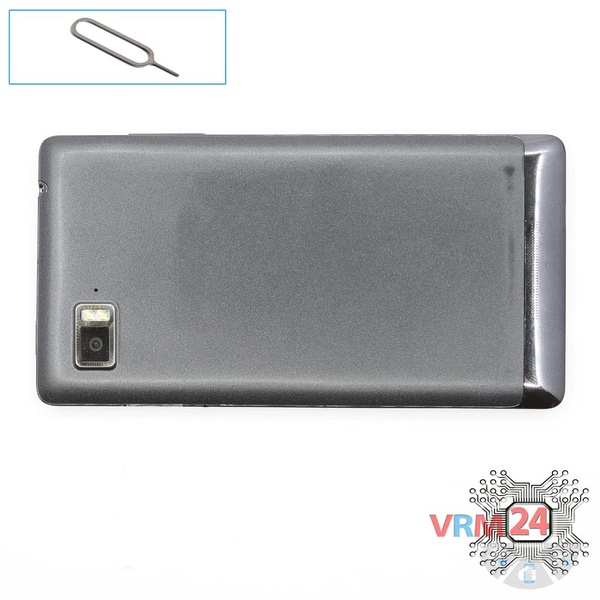

Retirez le tiroir

Étape 1.

Retirez le tiroir

À l'aide de l'outil clé, ouvrez le tiroir des cartes SIM et retirez-le.

⚠ Attention !

Ne poussez pas trop fort, cela pourrait causer des dommages.

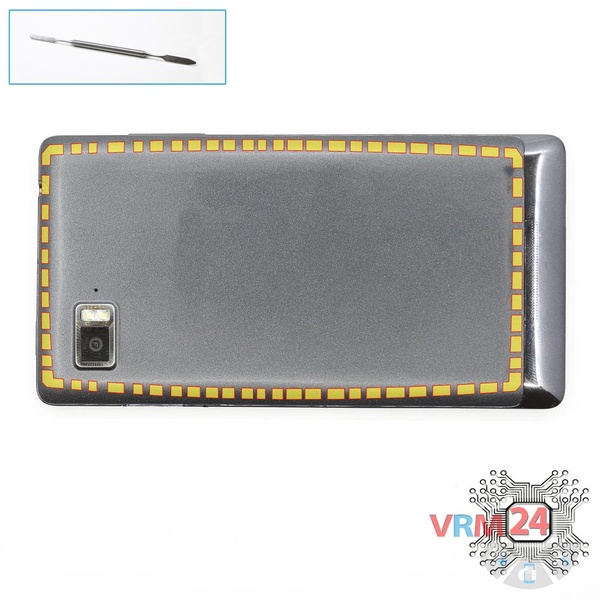

Ouvrez la coque arrière

Étape 2.

Ouvrez la coque arrière

Ouvrez la coque arrière.

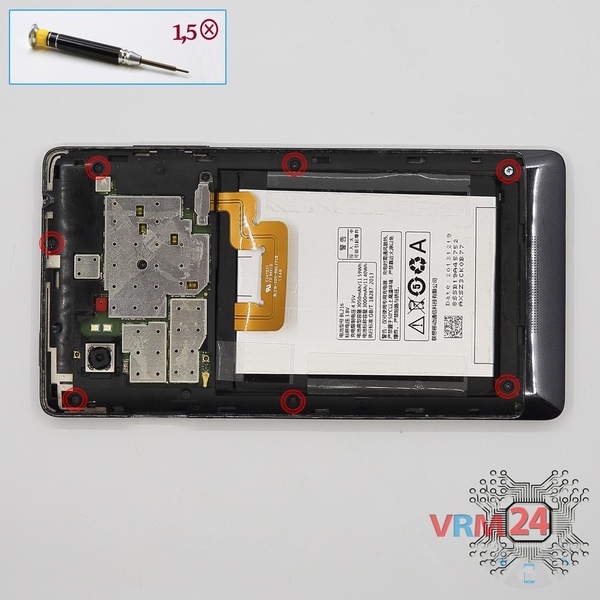

Dévissez les vis

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis dans le cadre du téléphone.

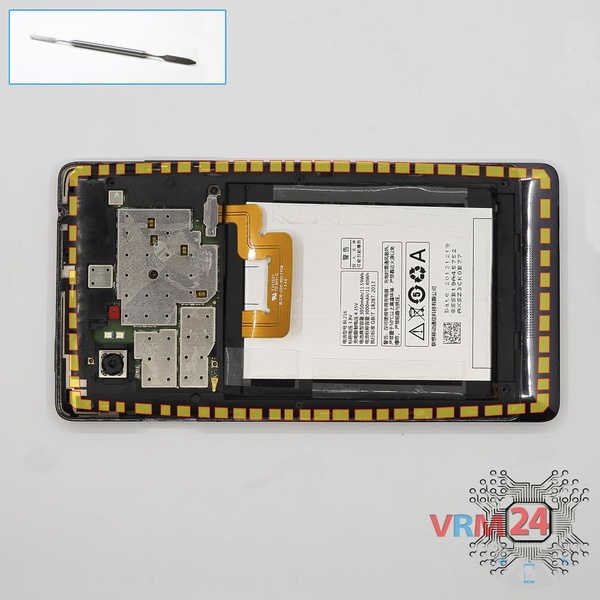

Ouvrez le châssis intermédiaire

Étape 4.

Ouvrez le châssis intermédiaire

Faites levier et retirez le cadre intermédiaire.

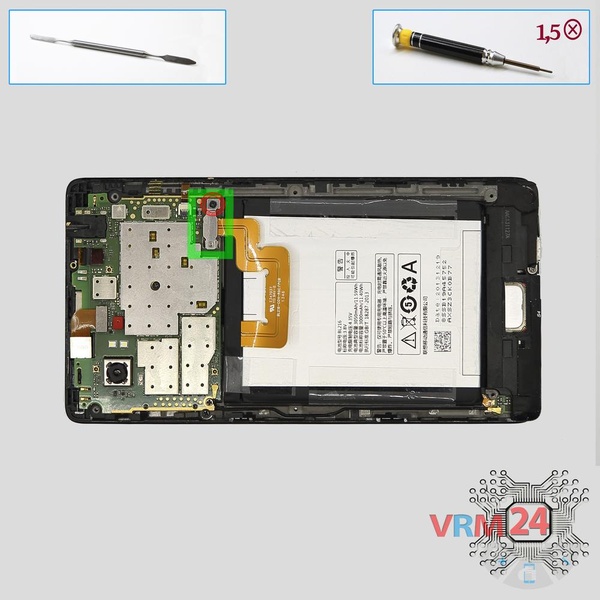

Retirez le support

Étape 5.

Retirez le support

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 boulon et retirez le support qui maintient le connecteur et la batterie.

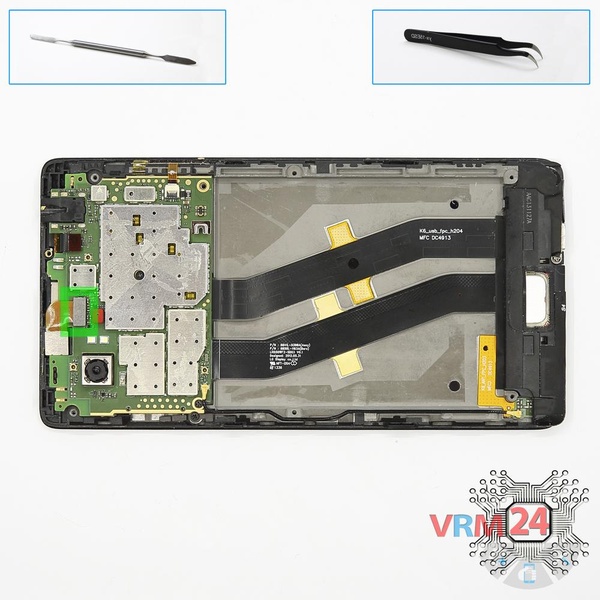

Retirez la caméra avant

Étape 6.

Retirez la caméra avant

Débranchez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

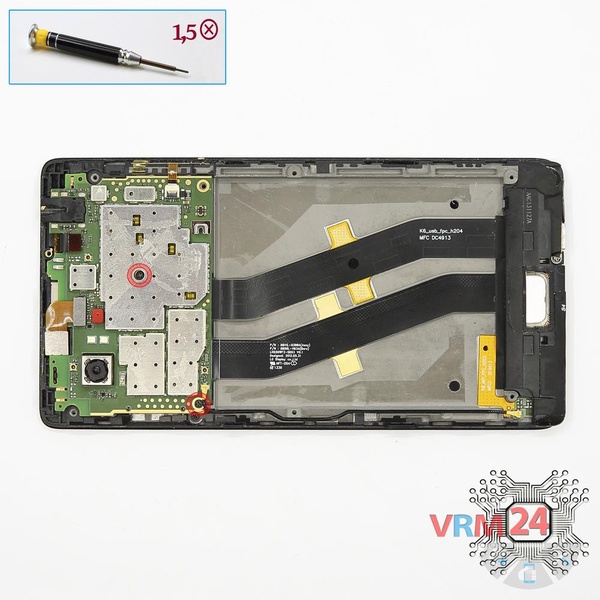

Dévissez les vis

Étape 7.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

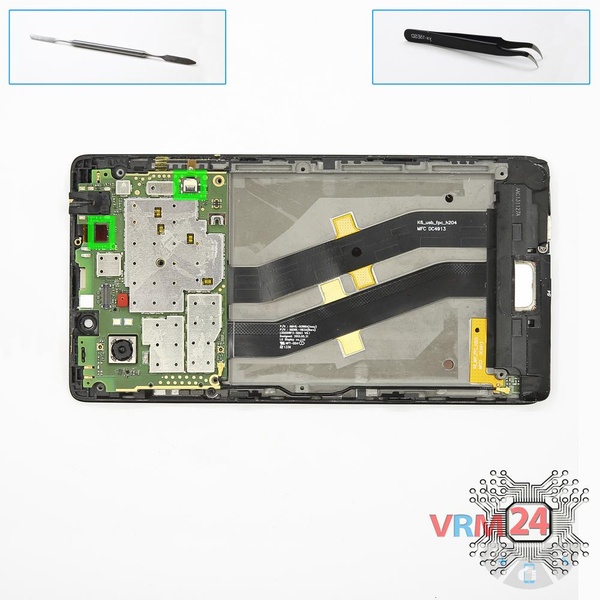

Retournez le PCB

Étape 8.

Retournez le PCB

Retournez la carte, déconnectez les connecteurs de l'intérieur et retirez-la.

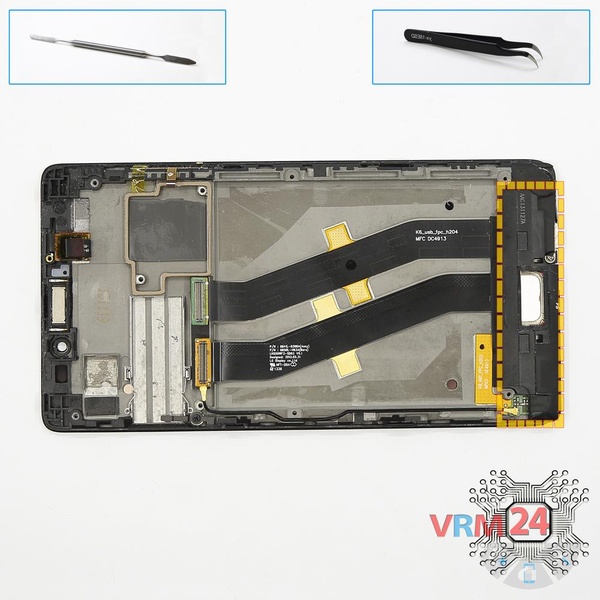

Retirez le haut-parleur

Étape 9.

Retirez le haut-parleur

Faites levier et retirez l'ensemble buzzer (haut-parleur).

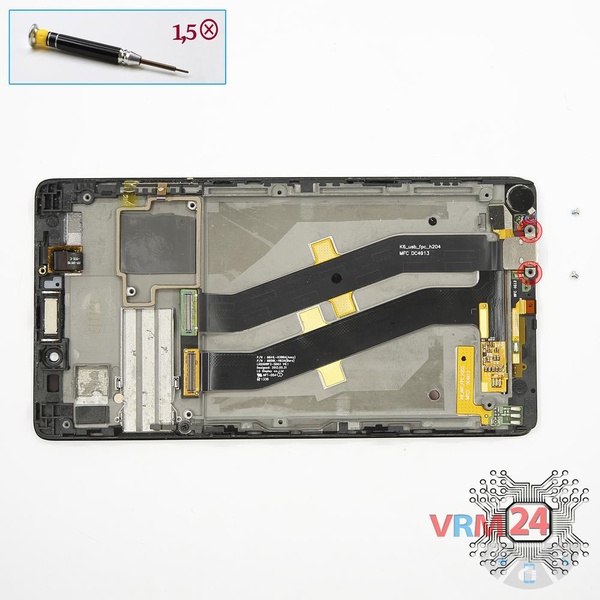

Retirez la nappe d'interconnexion

Étape 10.

Retirez la nappe d'interconnexion

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis fixant le port de charge et retirez le câble inter-cartes.

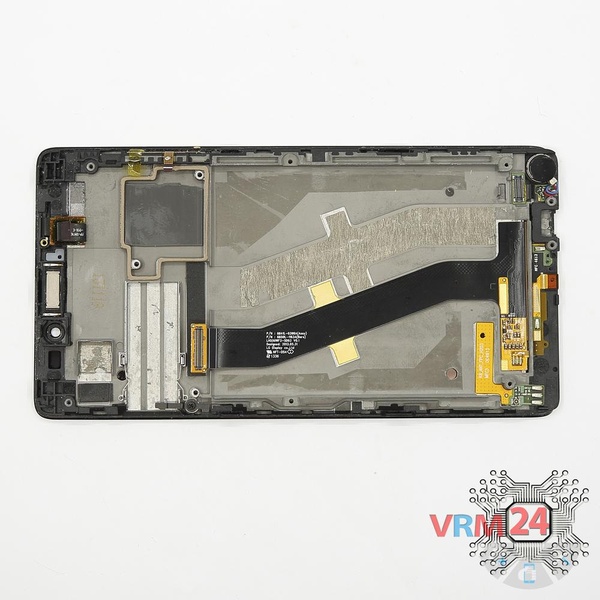

Dans le cadre de l'écran est resté

Étape 11.

Dans le cadre de l'écran est resté

Pièces dans le châssis du module d'affichage.

Evgenii Kuzmin

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation
Le démontage\la réparation présente un niveau de difficulté facile et prend environ 9 minutes. Ce guide convient à tous les modèles Lenovo Vibe Z K910 or Леново Вайб З commercialisés dans différents pays.
#instructions #Lenovo #Lenovo Vibe Z K910
Instructions de démontage détaillées du Lenovo Vibe Z K910 en vidéo, réalisées par notre centre de réparation et service mobile :

Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
