Démontage/Réparation de l'appareil mobile Lenovo Yoga Pad Pro 13 (Lenovo Yoga Pad Pro 13 YT-K606F) avec la description de chaque étape et l'ensemble d'outils requis.

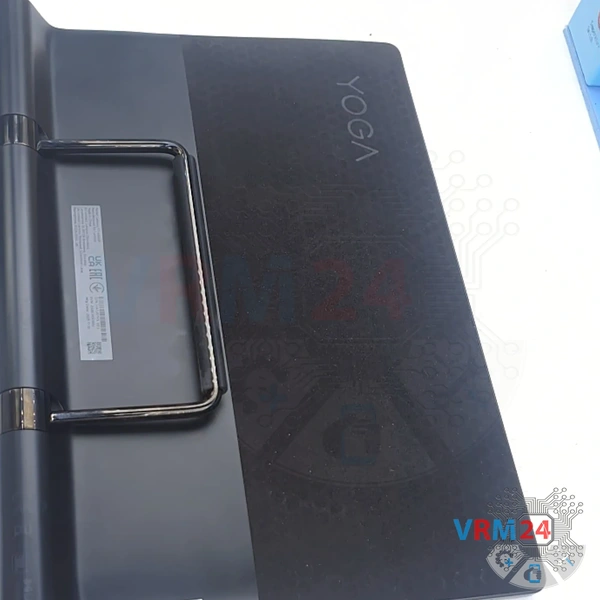

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre tablette.

Nous’ allons commencer par retirer la coque arrière, ou le châssis.

Pour ce faire, nous utilisons un outil en plastique fin—insérez-le dans l'espace entre le bord de l'écran et la coque arrière. Poussez l'outil avec précaution, assez profondément pour ne pas’ toucher ou endommager accidentellement le bord de l'écran. Ensuite, libérez les clips.

Travaillez avec précaution le long des bords—les clips se détachent assez facilement.

Si quelque chose vous bloque, ne’ forcez pas. Regardez attentivement ce qui se détache et ce qui ne’ se détache pas.

D'ailleurs, certains clips se trouvent aussi dans la partie centrale.

Ensuite, nous passons au dévissage des deux vis qui maintiennent le connecteur de la batterie en place.

Pour cela, nous utilisons un tournevis cruciforme 1.5 mm, ou un cruciforme #000.

Ensuite, à l'aide d'un outil non métallique, nous devons débrancher le connecteur de la batterie.

ℹ️ Le Lenovo Yoga Pad Pro 13 YT-K606F utilise une batterie rechargeable L20D2P33 d'une capacité de 10000 mAh.

Débranchez le connecteur de la batterie et continuez le travail.

Nous utilisons un tournevis cruciforme 1.5 mm, ou un cruciforme #000 pour dévisser les vis qui maintiennent la carte mère en place.

Retirez les supports et mettez-les de côté.

Ensuite, déconnectez les connecteurs de la carte mère.

Déconnectez la nappe du port USB Type C, celle de l'écran, les nappes inter-cartes, les câbles coaxiaux et les connecteurs du haut-parleur.

Les connecteurs coaxiaux sont très difficiles à déconnecter, alors soyez prudent.

Assurez-vous également qu'il n'y a pas de micro-puces près de la zone où vous’ appuyez, afin de ne pas’ les endommager accidentellement.

Et nous pouvons retirer la carte mère.

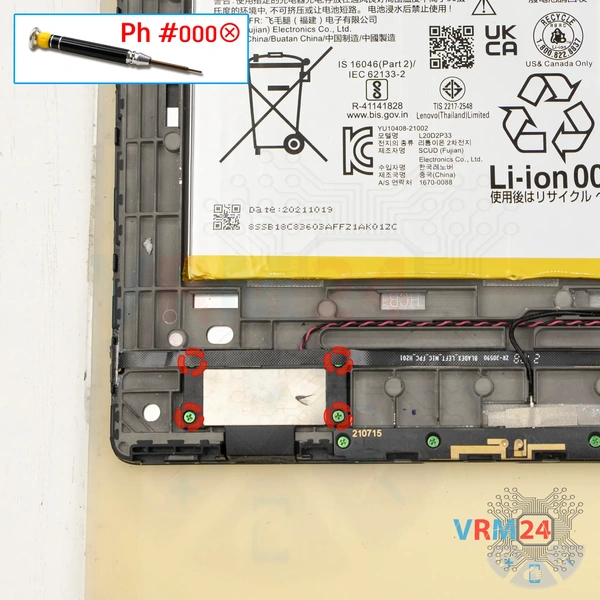

Après cela, dévissez les quatre vis en bas qui maintiennent les nappes inter-cartes et la nappe du microphone.

Retirez le support.

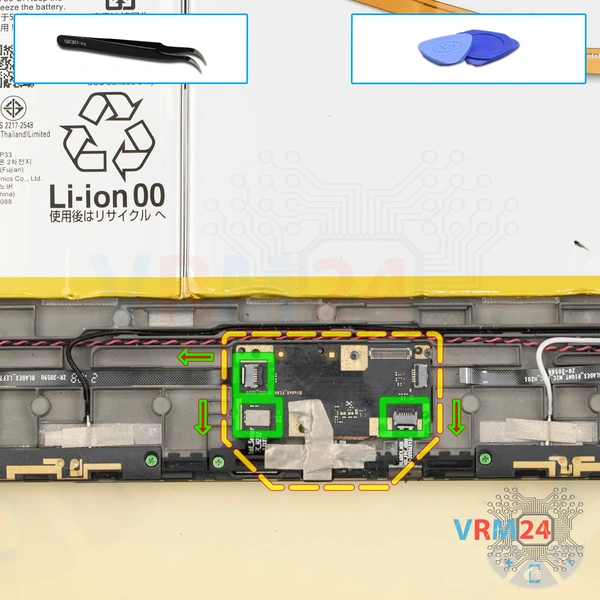

Nous débranchons la nappe inter-cartes et la nappe du microphone.

Ensuite, nous passons au dévissage des vis de la carte de circuit secondaire, qui abrite probablement le processeur vidéo.

Dévissez les vis et mettez-les de côté sur notre surface organisée.

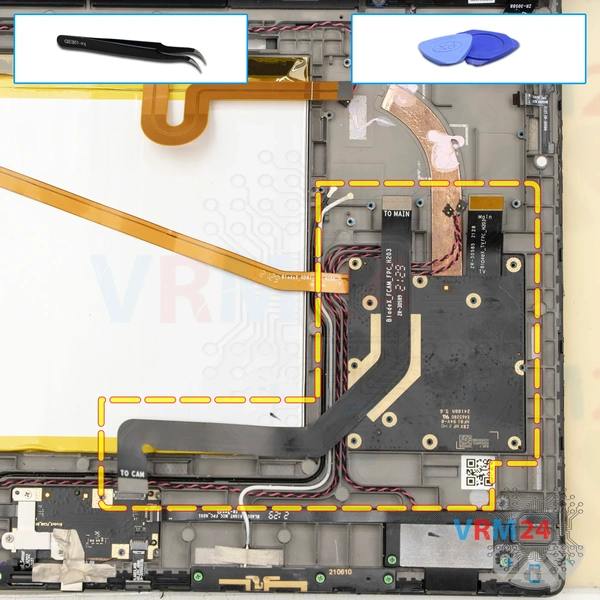

Décollez soigneusement la nappe, soulevez la carte de circuit, retournez-la délicatement, débranchez la nappe inter-cartes et mettez la carte de circuit de côté.

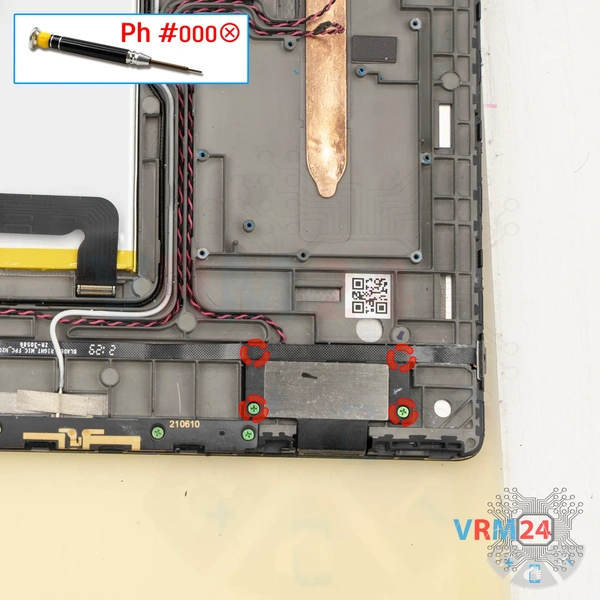

Ensuite, dévissez les quatre vis qui maintiennent le haut-parleur en place.

Les haut-parleurs de la partie inférieure sont collés, nous avons donc besoin d'un outil spécial.

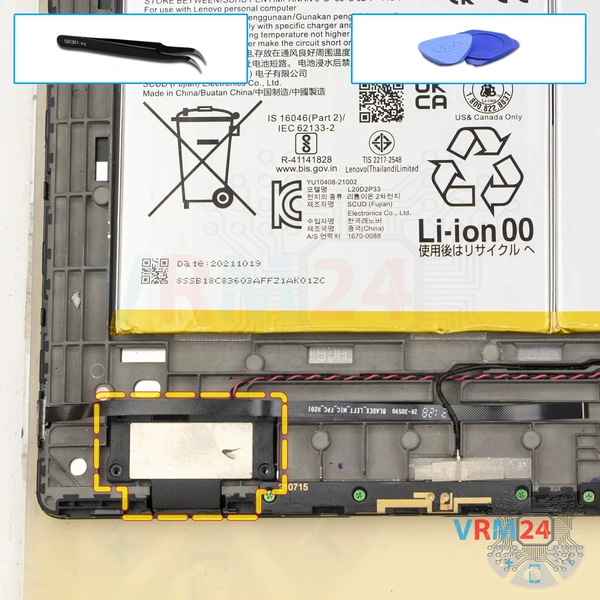

Soulevez soigneusement la partie inférieure et retirez le haut-parleur, puis mettez-le de côté.

Libérez ensuite le câble du haut-parleur des rainures qui le maintiennent dans le cadre de l'écran.

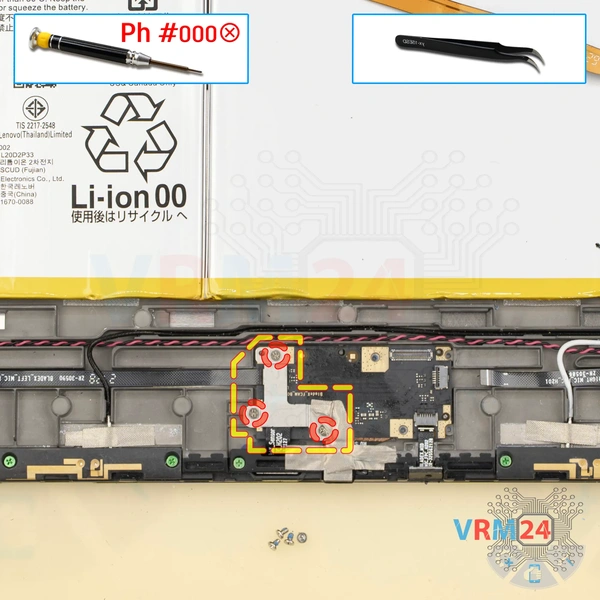

Ensuite, dévissez les trois vis qui maintiennent la sous-carte et retirez le support.

Puis nous débranchons les deux connecteurs de câble des capteurs et le connecteur du câble du microphone.

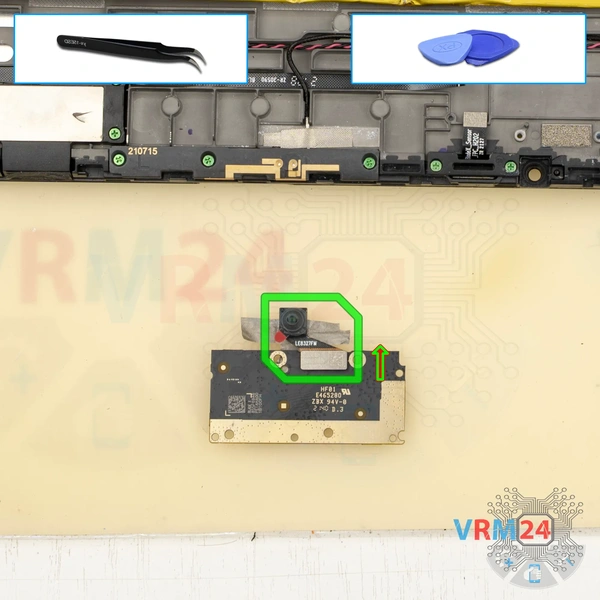

Nous décollons également le film adhésif qui maintient la caméra frontale en place.

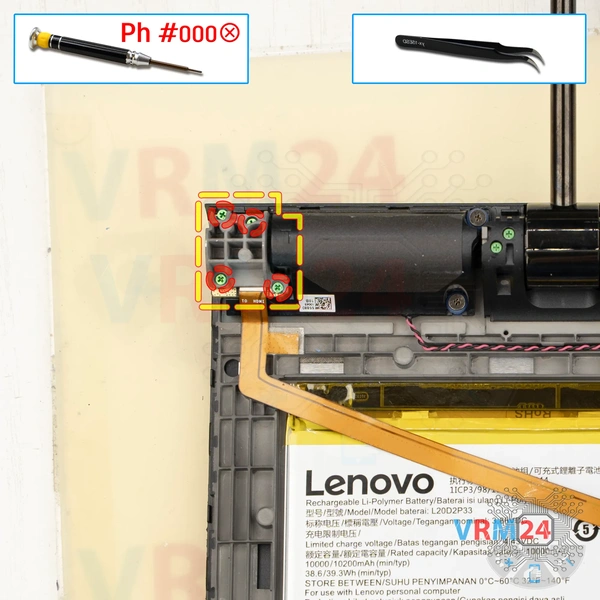

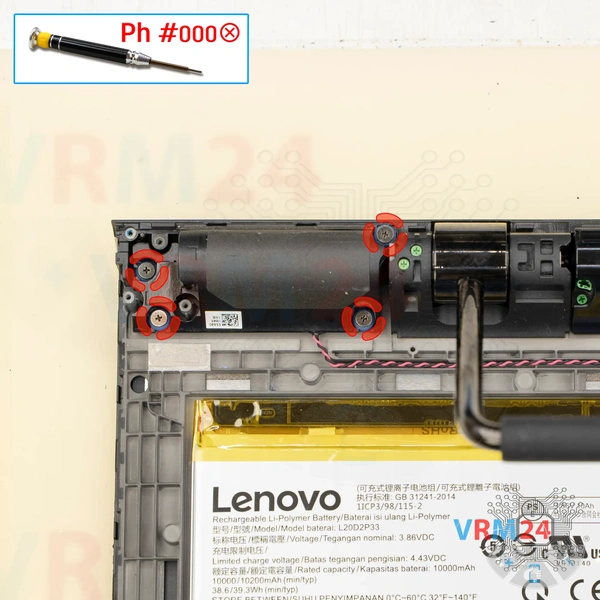

Dévissez les quatre vis qui maintiennent le haut-parleur.

Utilisez ensuite un outil spécial pour soulever et débrancher le haut-parleur, qui est également collé.

Il’n'est pas très fortement collé, mais vous devez tout de même faire attention.

Soulevez-le soigneusement—la nappe peut gêner. Faites doucement bouger et retirez le haut-parleur inférieur, puis repliez-le de côté.

Dévissez les quatre vis qui fixent la petite carte de circuit et retirez le cache.

Nous débranchons la nappe qui mène à la carte mère.

Retirez la petite carte avec le port micro HDMI.

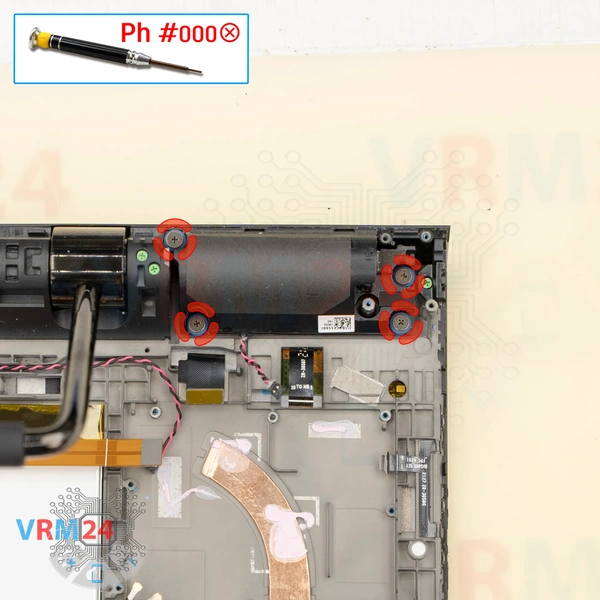

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les quatre vis.

Elles ont de grandes têtes plates, sont courtes et différentes des autres.

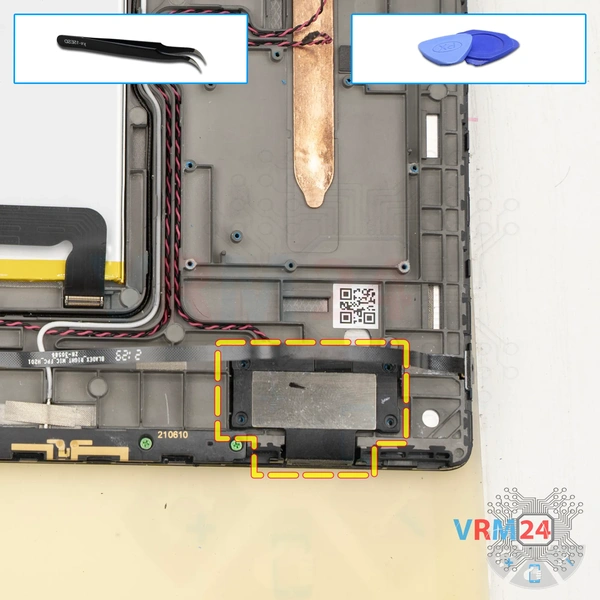

Retirez le haut-parleur et mettez-le de côté.

Nous pouvons retirer la section centrale près de la poignée. Elle’est maintenue par trois vis.

Dévissez les quatre vis qui maintiennent la petite carte en place et retirez le cache. Utilisez le même tournevis Phillips #000.

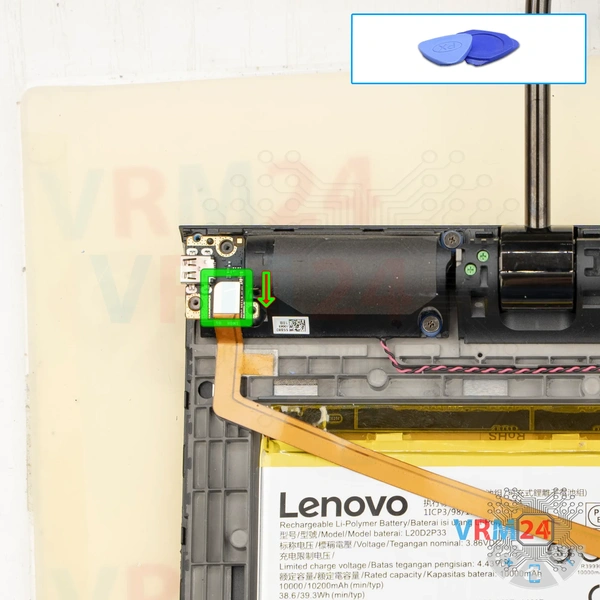

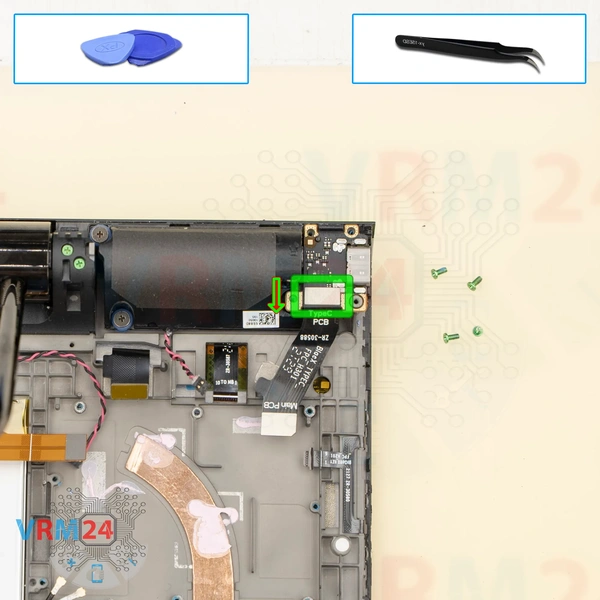

Nous débranchons le connecteur et retirons le câble inter-cartes.

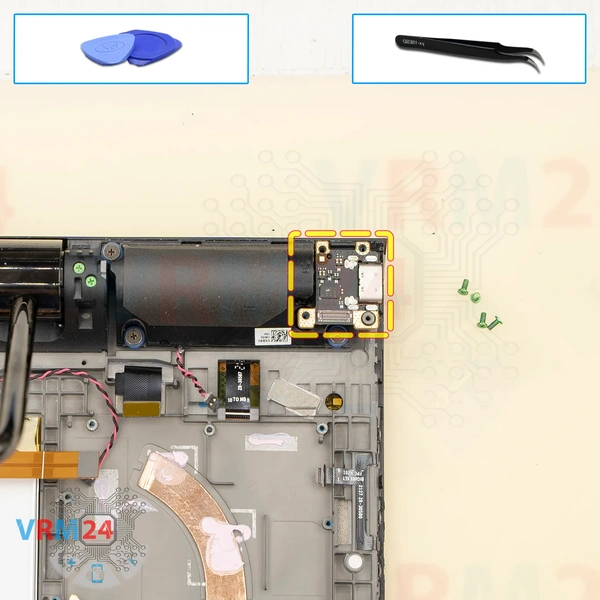

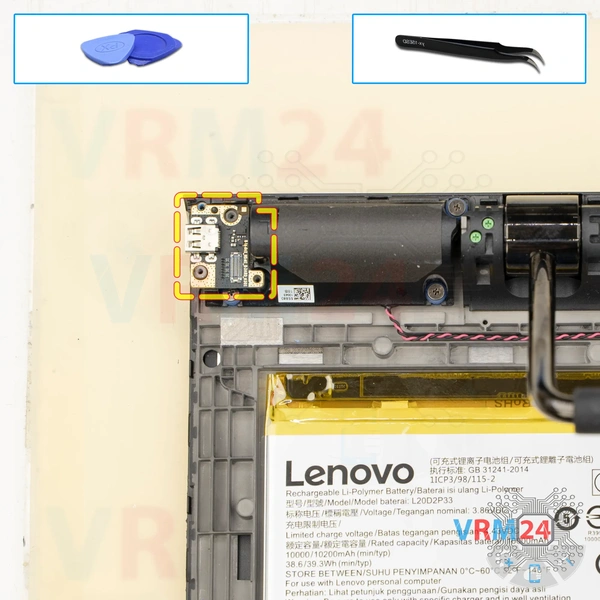

Et nous retirons la petite carte avec le port de charge.

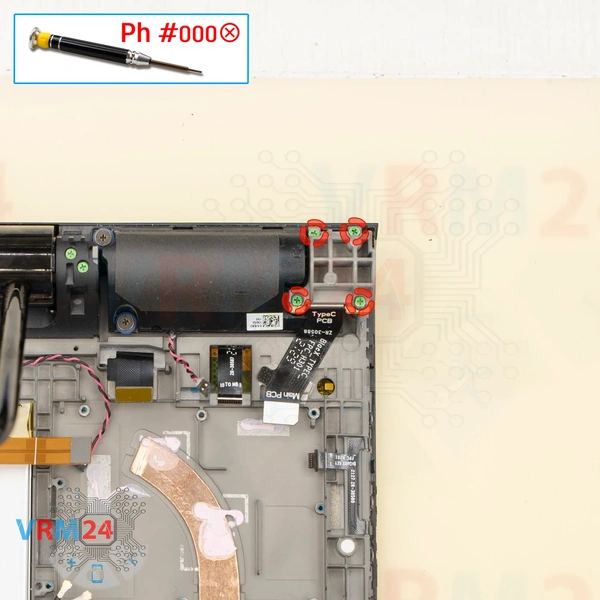

Et de nouveau - à l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les quatre vis.

Elles ont de grandes têtes plates, sont courtes et différentes des autres.

Retirez le dernier haut-parleur et mettez-le de côté.

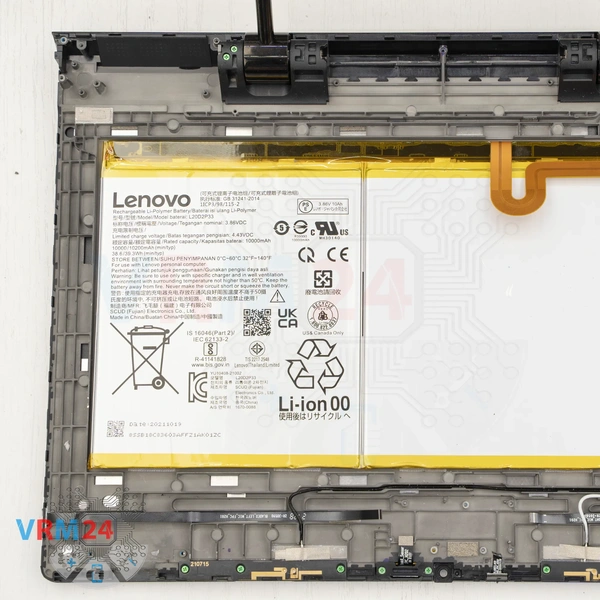

ℹ️ Dans le cadre de l'écran sont restés : la batterie, les microphones, les câbles.
