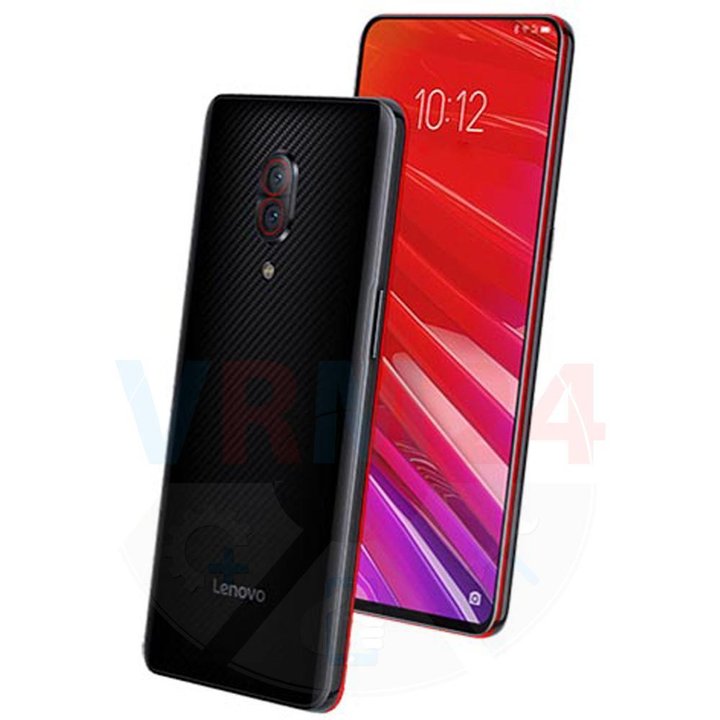

Démontage/Réparation de l'appareil mobile Lenovo Z5 Pro avec la description de chaque étape et l'ensemble d'outils requis.
Vues
J'aime
Partager
Questions
Étape 1.

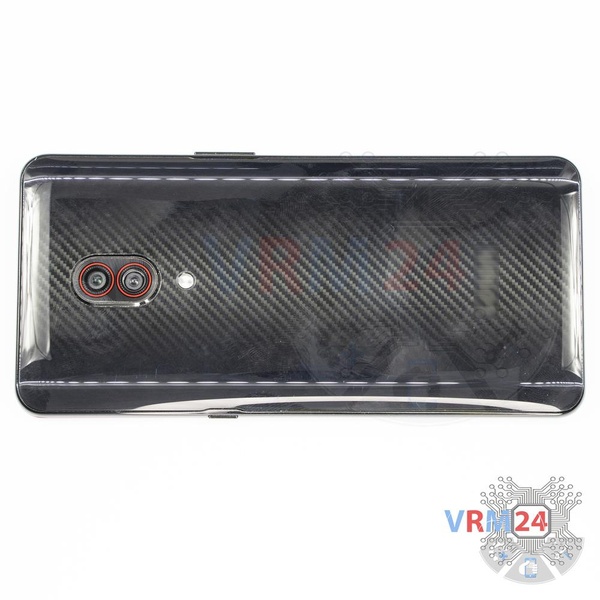

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.
Étape 2.

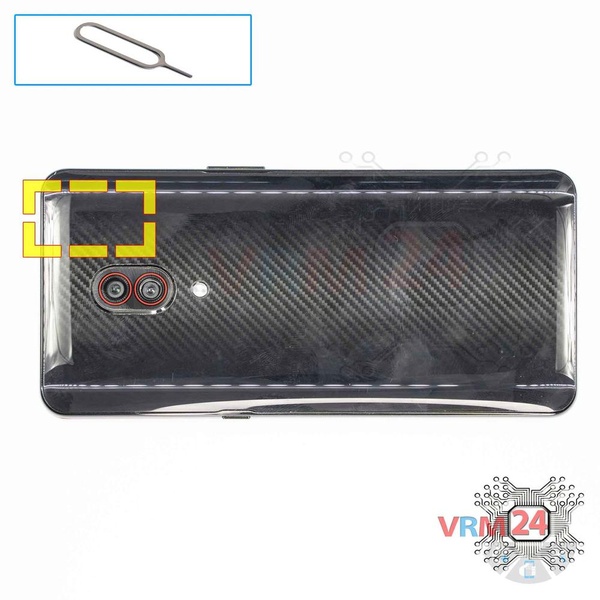

Utilisez l'outil clé (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).
ℹ️ Rappelez-vous l'emplacement des tiroirs de carte SIM et de carte mémoire (Micro SD) afin que rien ne soit confondu lors du remontage.
⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.
Étape 3.

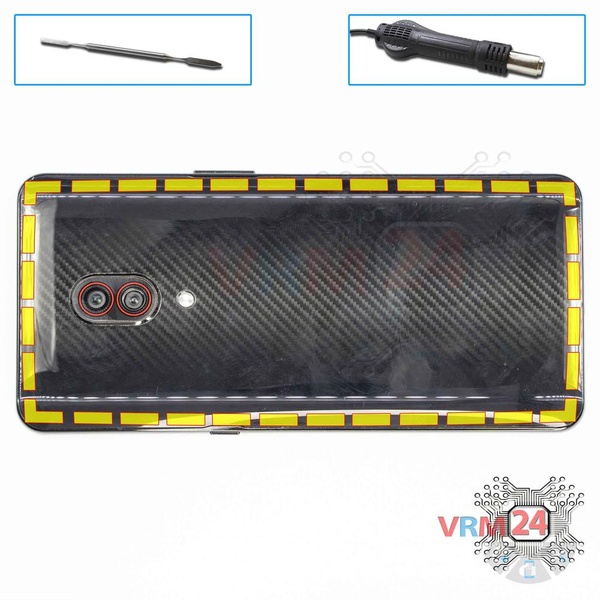

Nous vous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.
ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.
Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent très difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.
N'utilisez pas de levier ni de force pour la séparation, cela pourrait endommager les éléments à l'intérieur.
Ne laissez pas le liquide pénétrer à l'intérieur du smartphone.
Le processus est visible intégralement dans notre vidéo, ainsi qu'en détail, à la fin des instructions.
Étape 4.

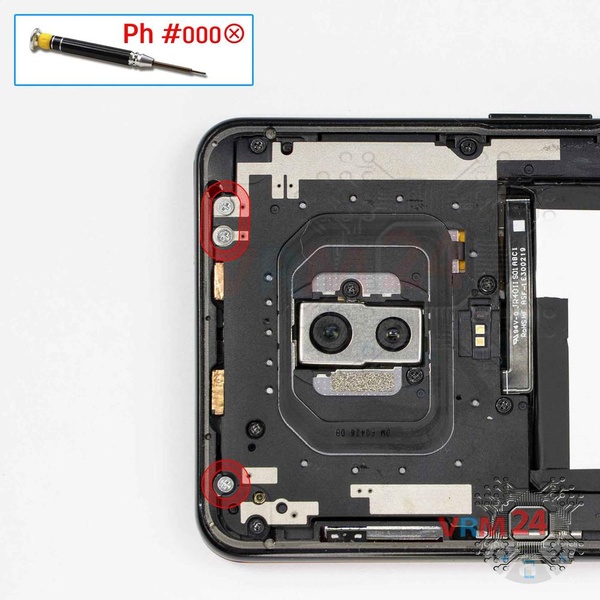

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les trois vis.
ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.
Étape 5.

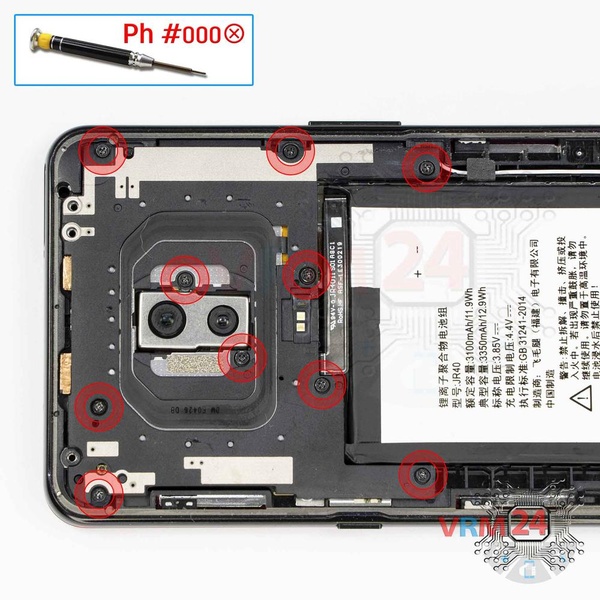

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 10 vis.
ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou sa pièce. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.
Étape 6.

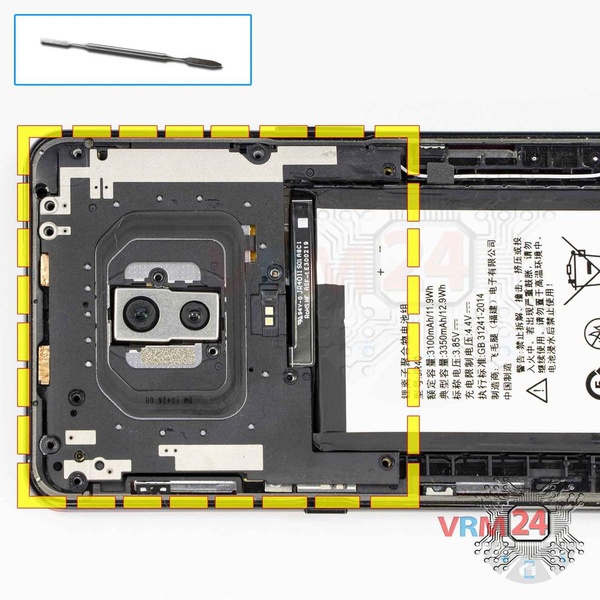

Retirez le cache avec les antennes qui protègent la carte de circuit imprimé (PCB). Essayez de soulever les caches par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte.
ℹ️ Sur le cache supérieur, vous pouvez voir le revêtement métallisé sur le plastique sous forme de pistes et de pads de contact. Ce sont les antennes Wi-Fi, Bluetooth et GPS.
⚠ Il est crucial lors du remontage de vérifier que les contacts à ressort sur la carte et les pads de contact sur le cache correspondent et se touchent. Sinon, il peut y avoir une perte de signal ou un signal très faible.
Étape 7.

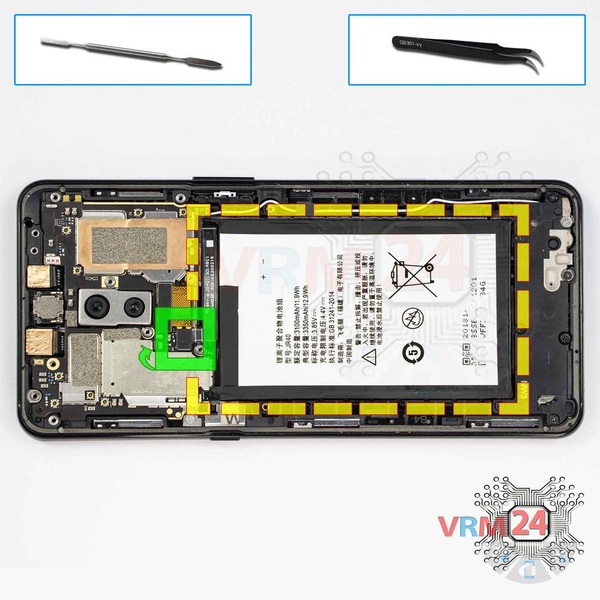

Déconnectez le connecteur de la batterie dès que possible. Retirez la batterie.
ℹ️ Le modèle Lenovo Z5 Pro a une batterie JR40 avec une capacité de 3350 mAh (aussi appelée batterie rechargeable).
⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.
De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.
Étape 8.

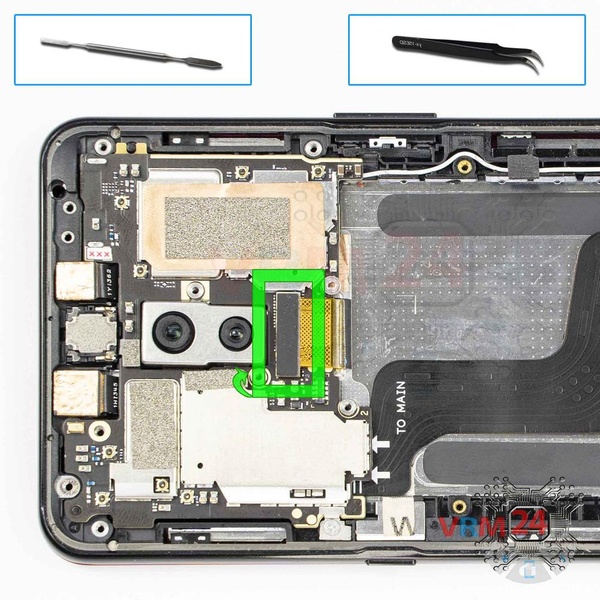

Soulevez le connecteur du câble du module d'affichage.
Étape 9.

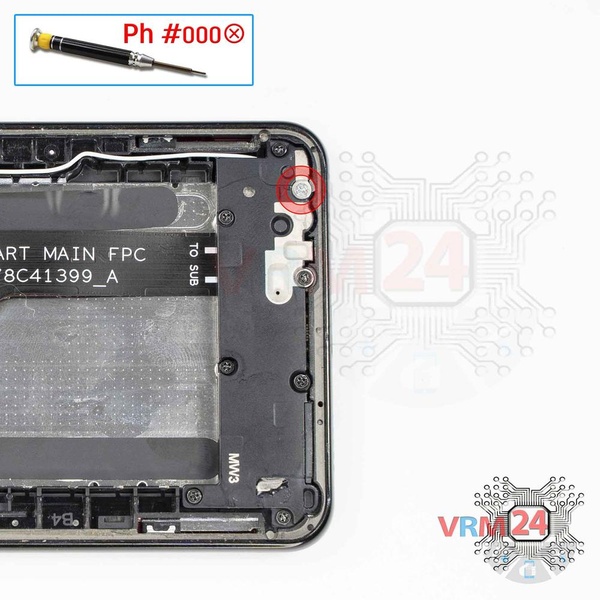

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis.
ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou sa pièce. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs colorés.

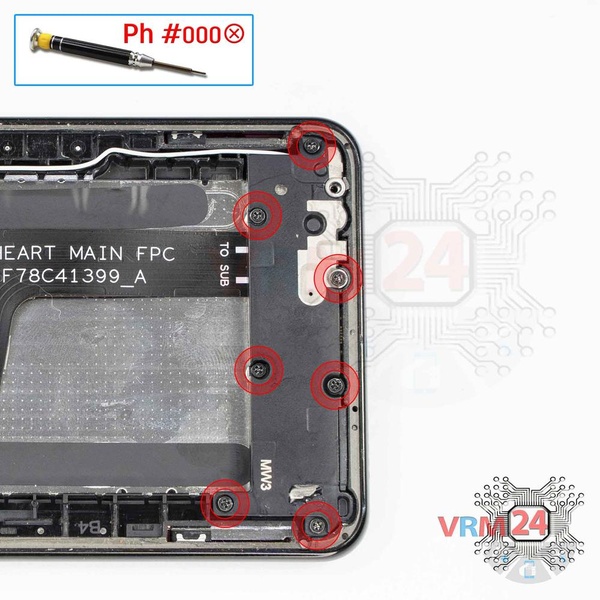

Étape 10.
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les sept vis.
Étape 11.

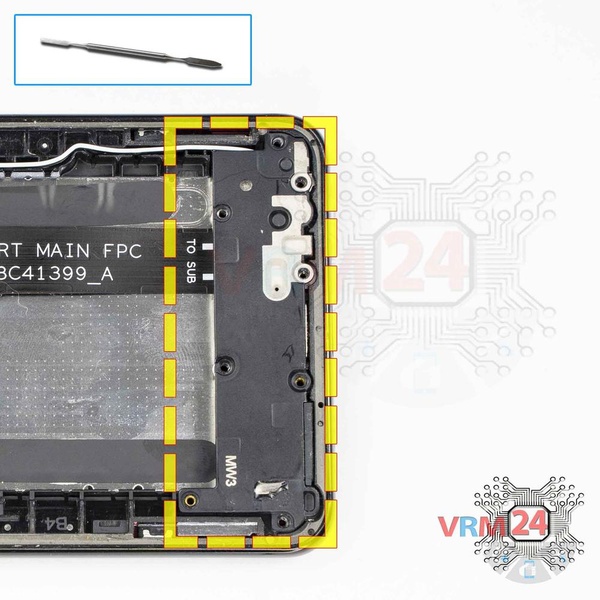

Retirez l'ensemble haut-parleur avec les antennes et le moteur de vibration.
Étape 12.

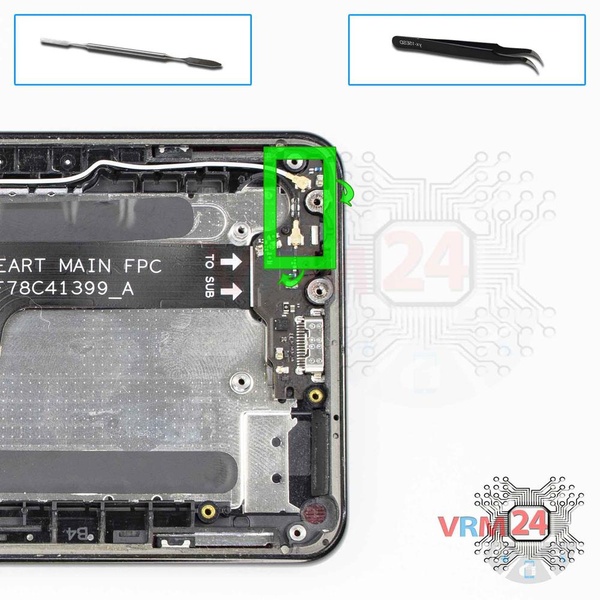

Déconnectez les connecteurs de deux câbles coaxiaux.
⚠ Ne tirez pas sur le câble et ne le priez pas avec un outil pointu, les connecteurs sont assez faibles et se cassent facilement, ou le câble tombe de l'extrémité (cosse).
Étape 13.

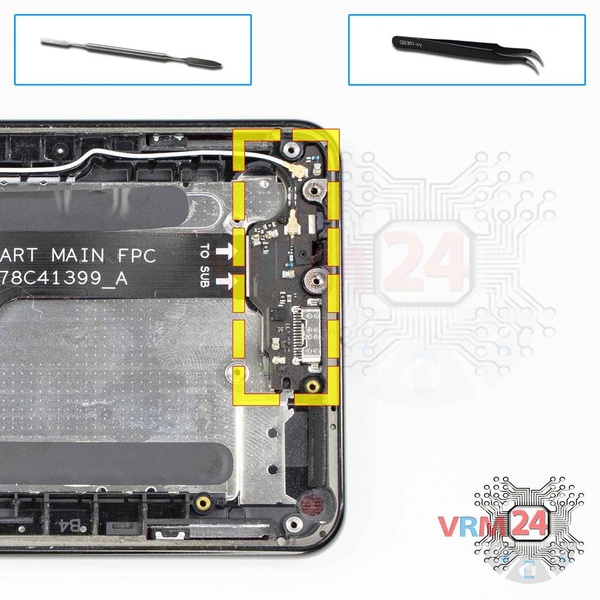

Retirez la sous-carte. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.
ℹ️ La carte contient un port de charge (Micro USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et un module d'antenne.
⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.
Étape 14.

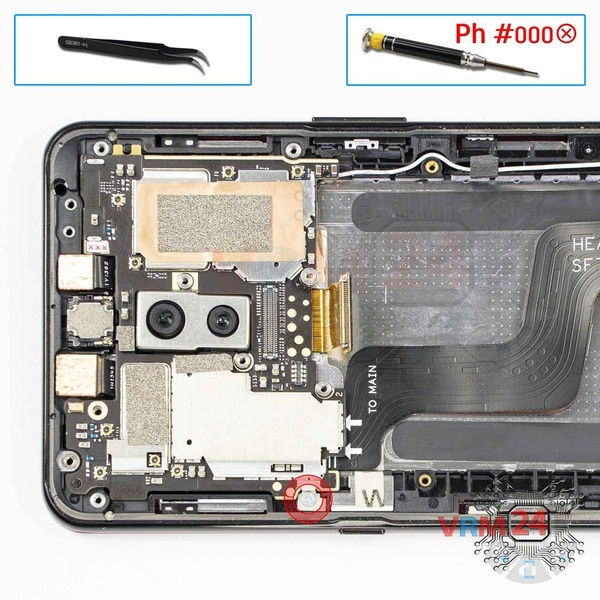

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis et retirez le support.
Étape 15.

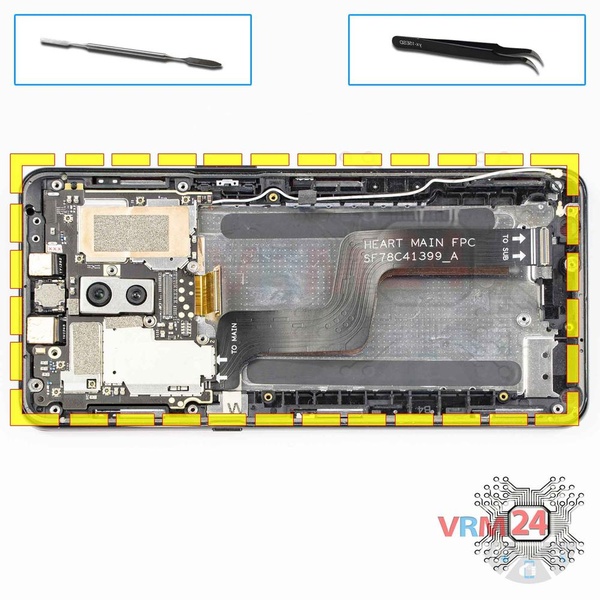

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.
⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

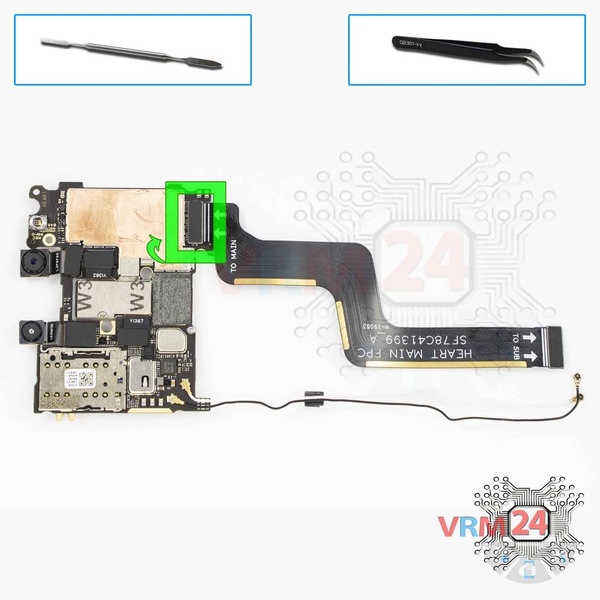

Étape 16.
Délicatement, de préférence par le bord, débranchez le connecteur et retirez le câble inter-carte reliant la carte mère à la carte fille (également appelée carte secondaire).
⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.
ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.
Étape 17.

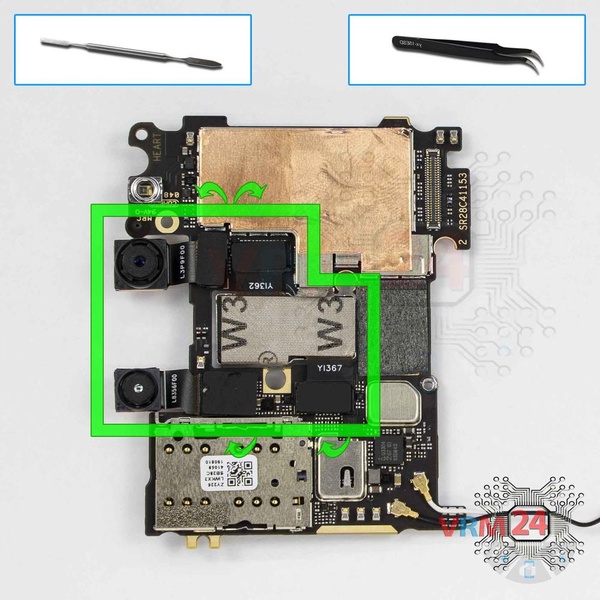

Déconnectez les connecteurs, retirez l'ensemble de deux caméras arrière. Retirez également deux caméras avant.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
