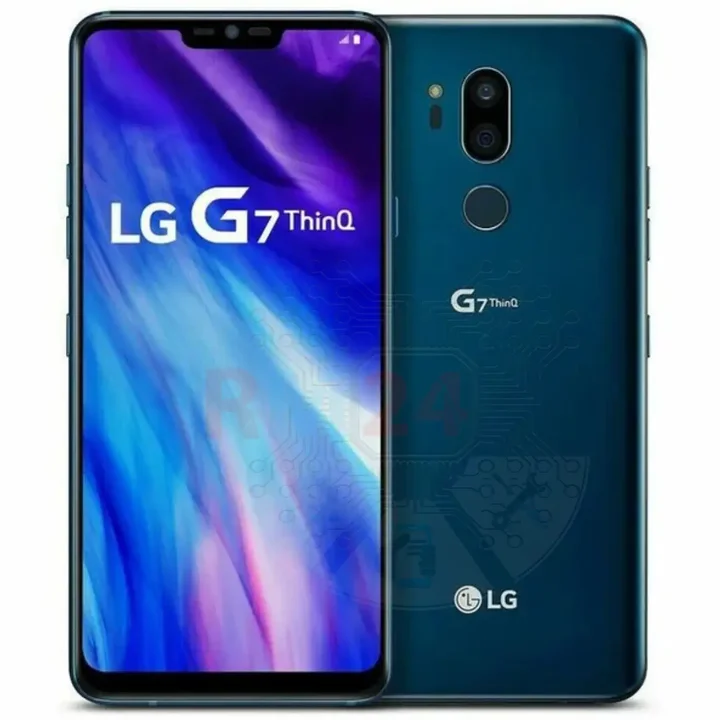

Démontage/Réparation de l'appareil mobile LG G7 ThinQ G710 (LG G7 ThinQ G710EM; G710VMP; G710ULM; G710EAW; G710AWM; G710N) avec la description de chaque étape et l'ensemble d'outils requis.

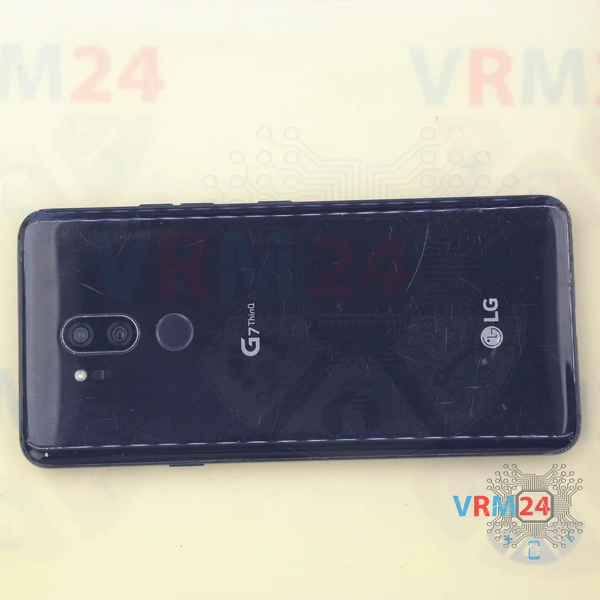

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

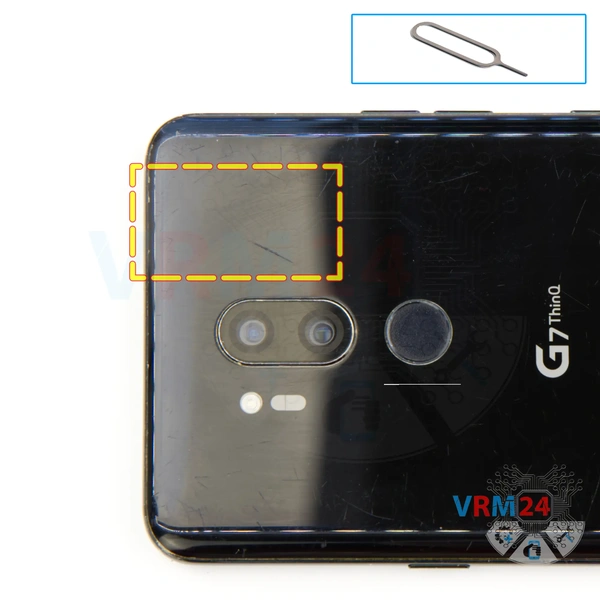

Au tout début, nous devons retirer le tiroir de carte. Pour cela, nous prenons un outil spécial, l'insérons dans le trou et poussons le tiroir combiné pour cartes SIM et cartes mémoire.

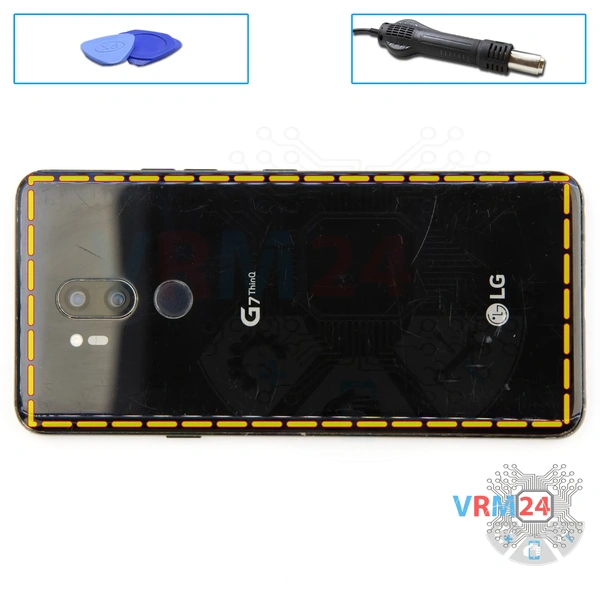

Nous devons chauffer la surface de la coque arrière à environ 70° °C ou 160° °F. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux.

Et après 10 minutes, nous pouvons procéder au détachement de la coque arrière.

Pour détacher la coque arrière, nous utiliserons un film plastique, que ce soit un film protecteur d'un nouvel écran ou un film de papeterie.

Nous l'insérons dans l'espace entre la coque intermédiaire et la coque arrière et le faisons glisser le long du bord en coupant la base adhésive.

Habituellement, la coque arrière est vraiment bien collée - vous devez être très prudent.

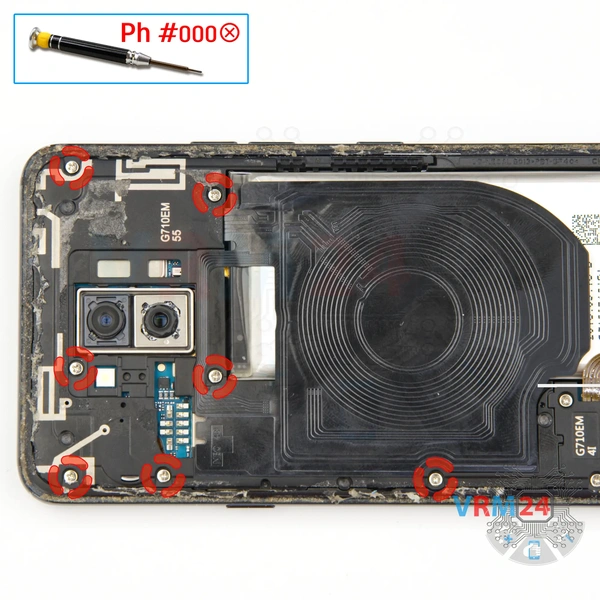

Nous devons retirer les sept vis, nous utilisons un tournevis cruciforme 1.5mm ou #000.

Les vis semblent toutes identiques, mais nous recommandons tout de même de les placer sur une surface spéciale dans un ordre facile à mémoriser, juste au cas où.

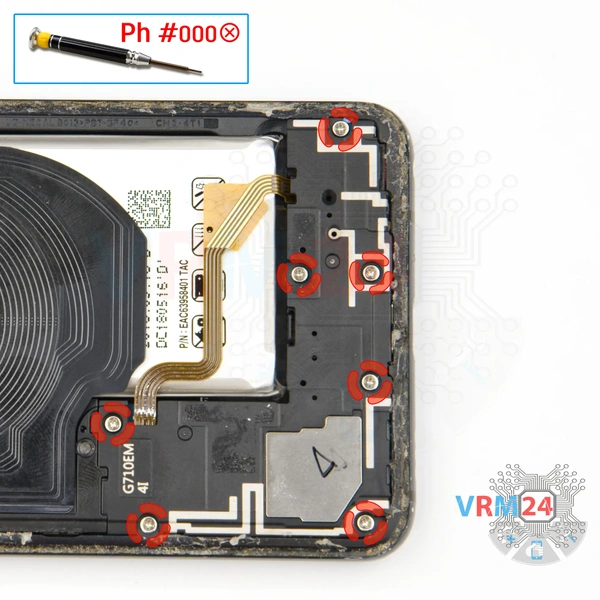

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les sept vis en bas.

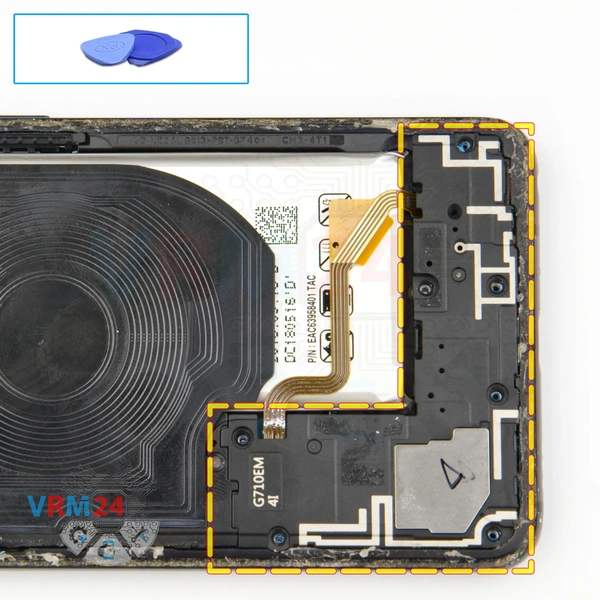

Et avec un outil non métallique, nous devons détacher le cache avec le haut-parleur et les lignes de transmission d'antenne. Nous trouvons le bon endroit où nous pouvons faire levier et soulever le cache.

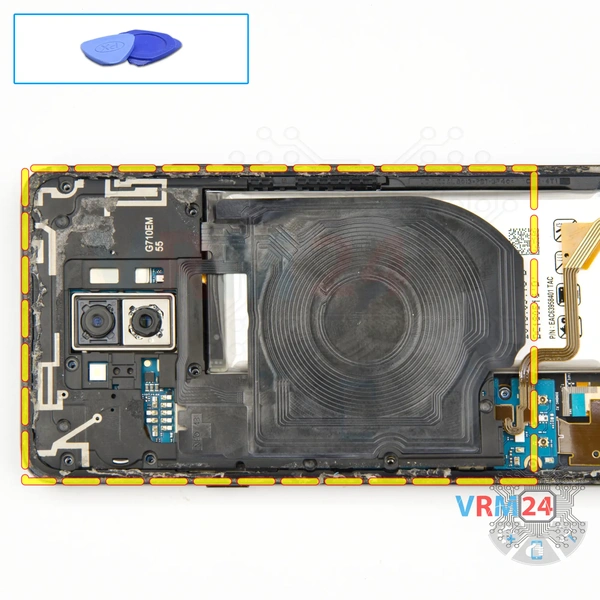

Et nous passons au détachement du cache qui cache la carte mère. Nous trouvons également le bon endroit où nous pouvons accrocher et soulever le cache. Nous utilisons également un outil non métallique.

Sur le cache, il y a de nombreuses lignes de transmission d'antenne et bien sûr la languette NFC et de chargement sans fil.

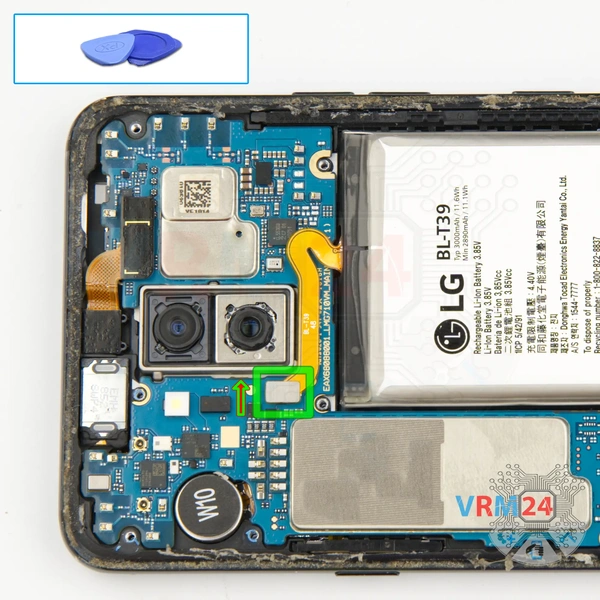

Et avec l'outil non métallique, nous déconnectons le connecteur de la batterie et plions le câble pour qu'il ne nous gêne pas.

ℹ️ Le modèle LG G7 ThinQ G710 a une batterie BL-T39 d'une capacité de 3000 mAh (également appelée batterie rechargeable).

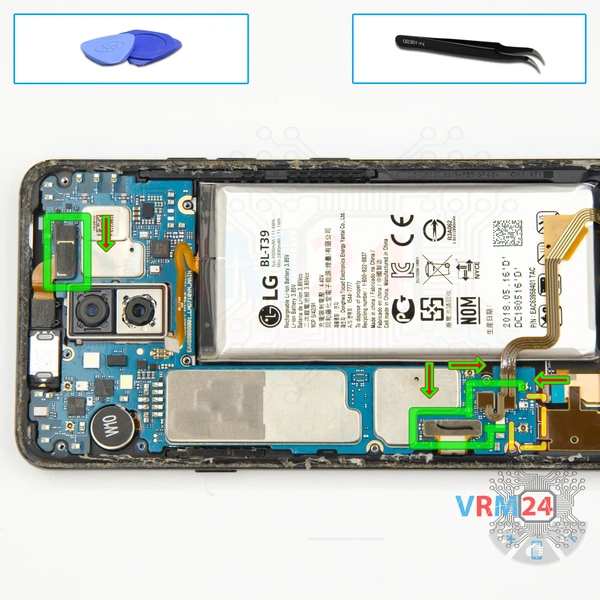

Et nous déconnectons les connecteurs. Déconnectez le connecteur de l'écran, le connecteur de la caméra avant et déconnectez le connecteur qui relie la sous-carte à la carte mère à l'intérieur.

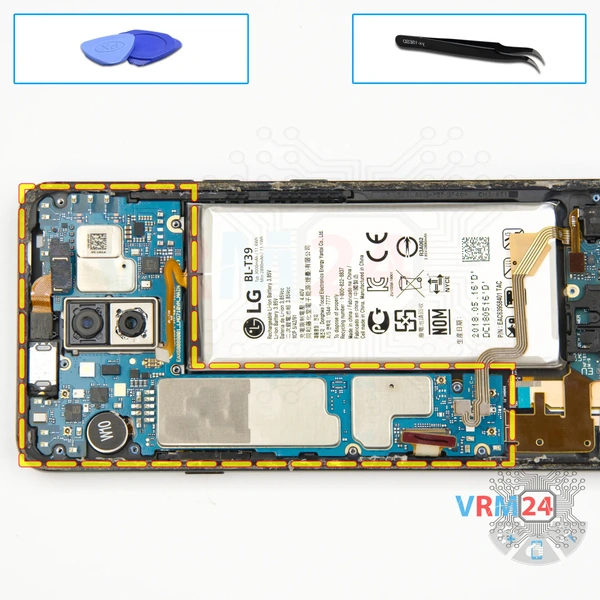

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

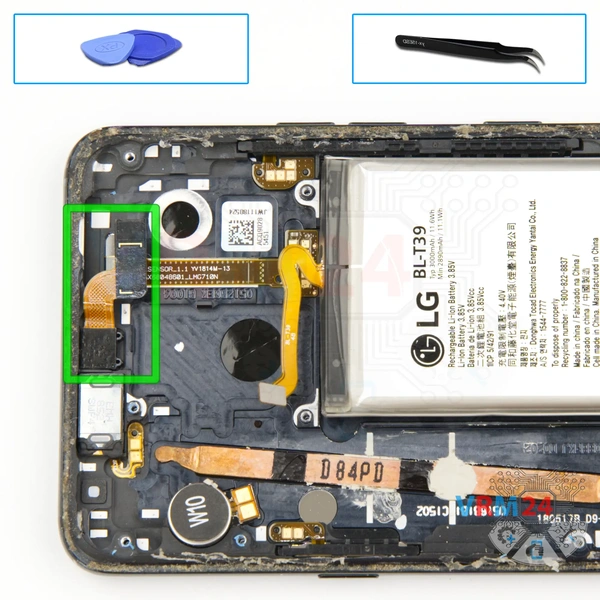

Après cela, nous pouvons détacher la caméra avant. Comme nous pouvons le voir, la caméra est encastrée dans le cadre de l'écran. Nous l'accrochons délicatement par la base et retirons la caméra.

Et nous pouvons retourner la carte mère et détacher les caméras arrière. Accrochez le connecteur, soulevez et retirez l'ensemble des deux caméras arrière.

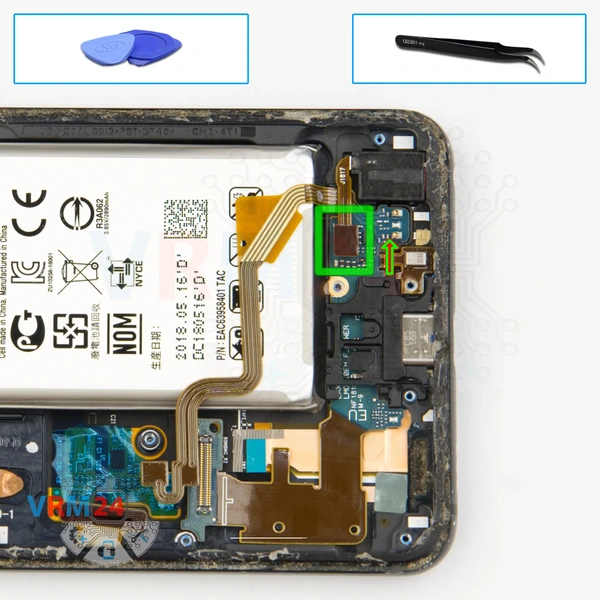

Nous déconnectons le connecteur du port jack casque.

Avant de retirer la sous-carte, nous devons détacher le câble qui relie la sous-carte à la carte mère.

Nous utilisons un outil plat, le passons sous le câble et essayons de le soulever. Le câble est collé à la feuille dissipatrice de chaleur à l'intérieur, donc nous devons le décoller avec précaution.

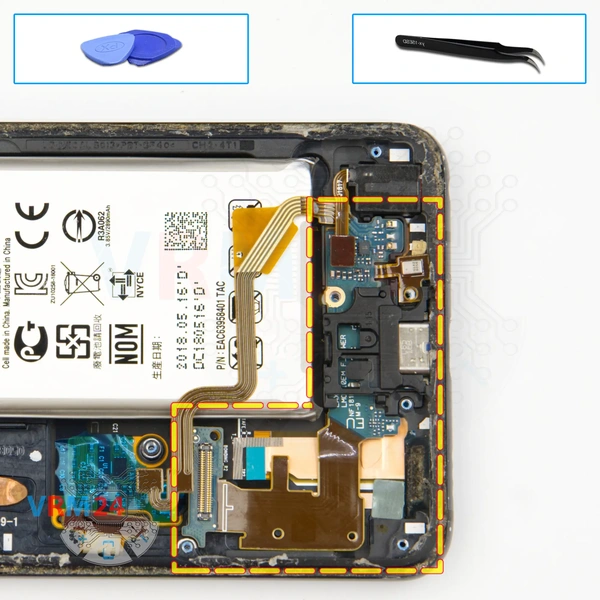

Lorsque nous avons fini de détacher le câble, nous passons au retrait de la sous-carte.

Il est important de noter que de la sous-carte part un petit câble qui transporte le microphone et il est également collé. Donc nous devons être prudents lorsque nous détachons la sous-carte - nous devons décoller le microphone du cadre de l'écran pour ne pas arracher le câble.

Sur la sous-carte, nous avons le port de chargement, le microphone et d'autres éléments au dos.

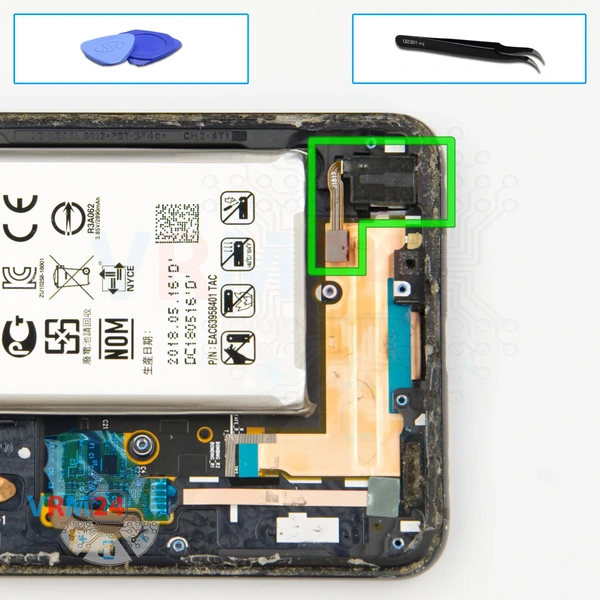

Nous faisons doucement levier sur le bord et retirons le port jack casque.

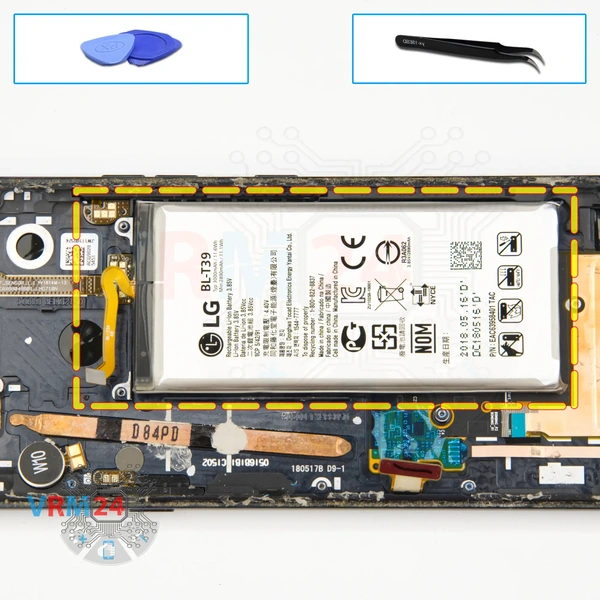

La batterie est fermement collée, il y a plusieurs câbles, nous devons faire attention de ne pas les endommager. Et bien sûr, il est important de ne pas endommager la coque de la batterie.

Nous utilisons un film plastique pour couper la base adhésive et un outil pour soulever la batterie. Il n'est pas nécessaire de soulever la batterie avec force pour éviter d'endommager la coque de la batterie ou le cadre de l'écran.

À un moment donné, nous pouvons utiliser une carte plastique, il est très pratique de couper la colle dans la profondeur de la batterie, mais le film commence simplement à s'enrouler là.

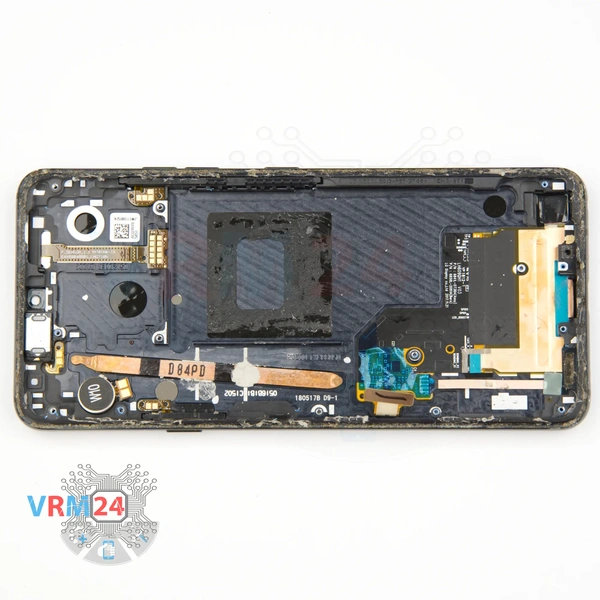

ℹ️ Dans le cadre d'écran sont restés : le haut-parleur d'écoute, le moteur de vibration.
