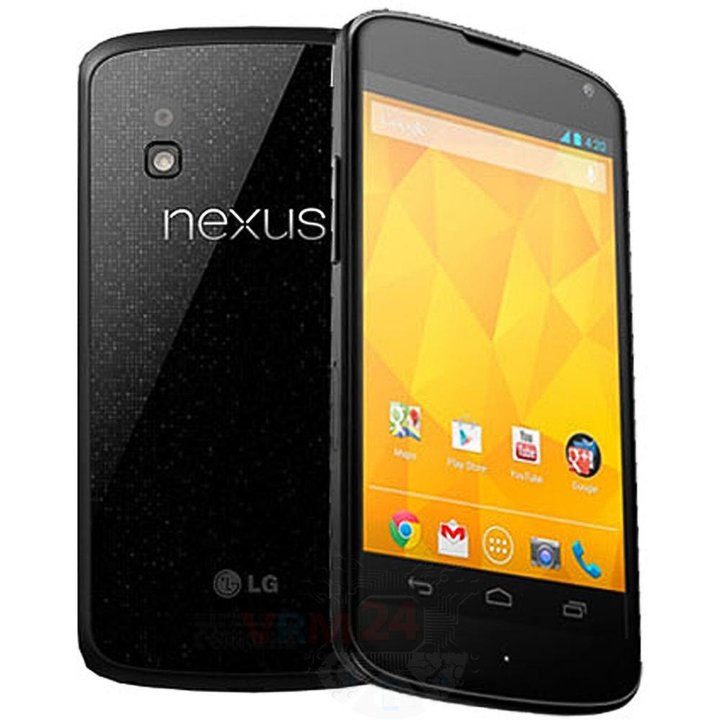

Démontage/Réparation de l'appareil mobile LG Nexus 4 E960 (LG Nexus 4) avec la description de chaque étape et l'ensemble d'outils requis.

À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

À l'aide d'un tournevis (hexagonal T5), dévissez les 2 boulons à l'extrémité du téléphone.

Ouvrez la coque arrière.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les 2 boulons fixant le connecteur de la batterie.

Débranchez le connecteur sur la carte mère et retirez la batterie.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 11 boulons dans le cadre du téléphone.

Faites levier et retirez l'ensemble buzzer (haut-parleur).

Faites levier et retirez le cache avec un haut-parleur et un moteur de vibration.

Déconnectez les connecteurs de la carte mère  et retirez la carte inférieure.

Débranchez les connecteurs sur la carte mère.

Débranchez le connecteur sur la carte mère et retirez la caméra principale.

Retirez la carte mère.

Faites levier & retirez les boutons power & volume et le capteur de proximité.

Les pièces se trouvent dans le cadre du module d'affichage.
